TekScope™ PC Analysis Software

Get the analysis capability of an award-winning oscilloscope on your PC. Analyze waveforms anywhere, anytime. The basic package is free and lets you scale and measure waveforms. Purchased options add advanced capabilities such as multi-scope analysis, bus decoding, power analysis and jitter analysis.



注册免费的 TekScope 软件,并了解高级分析选项。或者,如果您是已注册用户,则可使用点击这里登录

立即注册

在无示波器的情况下进行示波器分析

如在示波器上一样分析波形,而无需示波器。随时随地工作。

  • 分析来自泰克示波器或其他仪器的波形文件
  • 远程连接至泰克示波器以实时获取数据

与您的同事和客户共享数据

不再发送一堆静态截图,而是送整个数据集。您的工程师同事将能够重新调整波形并进行测量,犹如其坐在示波器前一样。

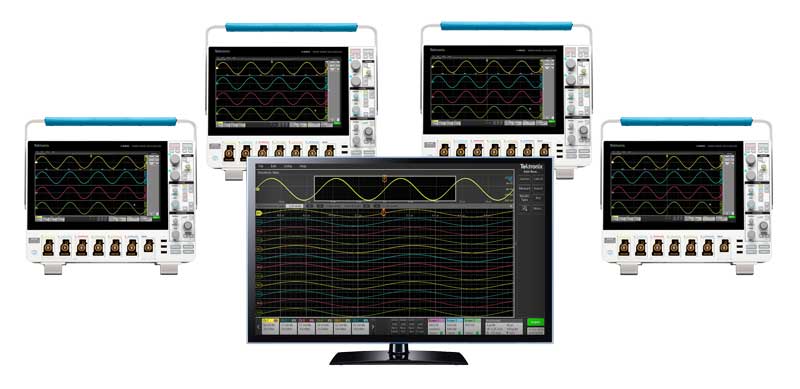

同步多台示波器的波形

将多达四台示波器转变成一台虚拟仪器。使用一组控件在同一屏幕上查看和分析来自多台示波器的数据。

  • 重新排列通道
  • 分组通道
  • 平移和缩放
  • 添加光标或自动测量
TekScope
Detail of TekScope PC software decoding an SPI serial bus

高级分析 - 即使示波器未配备

利用总线解码、频谱分析和抖动分析等高级功能增强示波器上可用的分析。

  • 与 4/5/6 系列 MSO 具有相同的直观用户界面
  • 支持最常见的波形文件(.wfm、.isf、.csv、.h5、.tr0、.trc 和 .bin)
  • 许可灵活,让您能够按需添加所需选件。

Get more from your bench oscilloscope

Engineers and educators alike will appreciate TekScope PC software with the TEKSCOPE-ENTRY license option. This license lets you:

  • Perform basic instrument control, waveform transfer and analysis in real-time with TBS1000C and TBS2000B Series oscilloscopes
  • Decode the most common serial protocols: I2C, SPI, RS-232/422/485/UART, CAN, CAN-FD, LIN
  • Use as a teaching / learning aid for oscilloscopes and basic signal analysis
Tekscope PC-Analysis Software
选件 描述 采购详情
TEKSCOPE-MULTI Multi-Scope Analysis: Remotely connect to multiple oscilloscopes to view and analyze real-time data from many channels simultaneously. Connect up to 4 scopes and 32 channels. 1-Year License

Perpetual License
TEKSCOPE-ENTRY Remotely connect and acquire data directly from bench oscilloscopes. Perform analysis and decode essential protocols - I2C, SPI, RS-232/422/485/UART, CAN, CAN-FD, LIN 1-Year License

Perpetual License
TEKSCOPE-DJA 高级抖动测量和眼图分析 1-Year License

Perpetual License
TEKSCOPE-DECODE I2C, I3C, SPI, RS-232, SPMI, I2S, LJ, RJ, TDM, CAN, CAN-FD, LIN, FlexRay, SENT, 100BASE-T1 Automotive Ethernet, MIL-STD-1553, ARINC-429, SpaceWire, USB 2.0, eUSB2, PSI5, SVID, 10BASE-T / 100BASE-TX Ethernet, MDIO, NRZ, 8b/10b, D-PHY, Manchester, SDLC 1-Year License

Perpetual License
TEKSCOPE-PWR-ELC 电力电子元件:高级功率测量和分析、磁学分析、变频电机驱动分析 1-Year License

Perpetual License
TEKSCOPE-PWR-INT 电源完整性:数字功率管理和分析、功率管理串行解码和分析 (SPMI) 1-Year License

Perpetual License
TEKSCOPE-SV 频谱视图:频谱分析 1-Year License

Perpetual License

此互相参照列出 TekScope PC 软件的许可证以及提供相同分析功能的 4/5/6 系列 MSO 的选件。TekScope PC 使您能够在家中、办公桌上或随时随地操作和分析示波器数据,而无需占用示波器。多示波器分析仅适用于 TekScope 软件。

TekScope PC 软件的功能和选件及与您的示波器一同出售的功能和选件虽然相似,但却互相独立。为执行基于 PC 的分析,您仅需要适当的 TekScope 许可证。无需在示波器上安装选件。TekScope 许可证并不支持示波器上的功能,且示波器选件不支持使用 TekScope 进行高级分析。

TekScope
PC 许可证
相应的
示波器许可证
抖动和眼图分析 TEKSCOPE-DJA DJA
电力电子元件
高级功率测量
磁学测量
变频电机驱动分析
TEKSCOPE-PWR-ELC PWR-BAS
PWR
IMDA
IMDA-DQ0
电源完整性
数字功率管理
电源管理串行分析
TEKSCOPE-PWR-INT DPMBAS
DPM
SRPM
协议解码器 TEKSCOPE-DECODE
SRAERO
SRAUDIO
SRAUTO
SRAUTOSEN
SRAUTOEN1
SRCOMP
SRDPHY
SREMBD
SRENET
SRI3C
SRMANCH
SRNRZ
SRPM
SRPSI5
SRSDLC
SRUSB2
SRMDIO
SRSPACEWIRE
SRSVID
SREUSB2
SR8B10B
频谱视图 RF TEKSCOPE-SV SV-RFVT
多示波器分析 TEKSCOPE-MULTI -----不适用-----
