电磁干扰 (EMI) 和电磁兼容性 (EMC)

Electromagnetic Interference (EMI) and Electromagnetic Compatibility (EMC)

电磁干扰 (EMI) 和电磁兼容性 (EMC)

简化、准确、经济实惠

执行传导辐射和放射辐射测量

您是否知道 50% 的项目无法一次性通过 EMI/EMC 测试?IIntertek Testing Services 报告指出,由于未应用 EMC 原则、缺乏 EMC/EMI 知识、未正确应用 EMC 规定、电路元件之间存在不可预测的相互作用或者最终产品中包含不合规的模块或组件,约一半的产品无法通过初次 EMC 测试。

通过执行预一致性测试,可大大提高一次通过全面 EMI 一致性测试的概率,帮助您节省大量时间和资金。 从事医疗、汽车、军事甚至多媒体应用产品设计的公司可通过投资预一致性测试设置来获益。 本页讨论如何在您的产品开发流程中添加预一致性测试,以加速产品开发并降低项目成本。

预一致性测试带来的好处

要开发产品,您需要投入资金、时间,有时还需要投入一定精力去推广产品。 您需要完成的最后一项工作是让产品通过一致性测试。 通过将预一致性解决方案纳入您的工作流程可带来诸多好处,其中包括:

  • 及早发现可能会延迟产品上市和增加开发成本的潜在 EMI/EMC 问题
  • 降低 EMI/EMC 相关成本
  • 在将产品提交给测试机构前提升自己对产品的信心
  • 即时提供关于设计变更的影响的反馈
  • 根据您的计划灵活地测试

EMC design process flowchart

如果在设计初期阶段即引入出色的 EMC 设计技术,将不难实现这些好处。 但是,如果要在设计后期进行修改以满足 EMC 要求,则十分困难。

解秘 EMI/EMC 测试设置

Radiated emissions test setup with spectrum analyzer

通过泰克 RSA500 USB 频谱分析仪进行典型辐射测试设置。

EMI/EMC 预一致性测试并不一定会困难重重或费时费力。根据客户反馈,泰克开发了易于使用且功能强大的下一代软件,提供针对辐射测量和传导测量的预一致性测试。

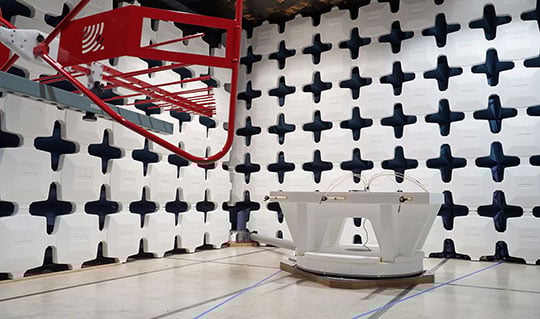

设置 EMI/EMC 预一致性测试时,首先需设置 SignalVu-PC 。此最新版本的 SignalVu-PC 现已附带名为 EMCVu 的附加选件。EMCVu 带有易于使用的设置向导、各种内置的标准和附件设置以及按钮选择功能。无论您是要设置露天测试场地 (OATS) 还是在实验室中进行测试,EMCVu 都可以简化您在测量中捕获和去除环境噪声的过程,从而提高预一致性测试的准确性,而无需使用消声室。

要了解配合使用 EMCVu 与实时频谱分析仪和附件执行放射辐射和传导辐射的预一致性测试的更多内容, 请从此处下载应用指南

如果您有兴趣免费试用 EMCVu 30 天,请单击以下按钮。

下载 30 天试用版

故障排除提示信息,可加快调试工作

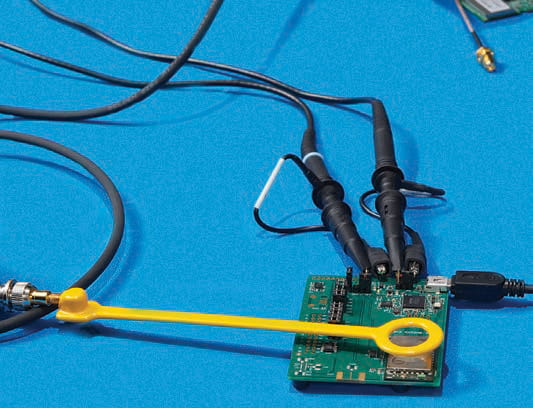

Using near-field probe for EMI debug with a real-time spectrum analyzer

在投入时间和资金进行最终产品认证测试前,您需要确信自己的设备已准备好进行测试机构的测试。 遇到问题时,您需要合适工具以便快速关注问题区域,找出原因并采取补救措施,而不会产生代价高昂的延误。

要有效地调试,需寻找一种解决方案,以便您快速发现问题区域并提供可帮助捕获间歇违规情况的信号洞察级别。 这是通过硬件和软件的组合来实现的。

您应在软件解决方案中获取的一些功能包括:

  • 准峰值检波器,可让您绕过非故障问题并在所需频率上归零。
  • 谐波检查,可让您只测试特定的谐波,并使用近场探头查找电路板上辐射的来源。
  • 谐波标记,可发现已知频率的谐波辐射。
  • 通过使用多重谱线,您可以比较被测设备(DUT)与环境噪声、以前设备迭代等。
  • 自动或手动执行的多故障重新测量,使您可以确定故障是间歇性还是重复发生的故障。
  • 在可由用户配置的同一个报告中以多种格式报告多个测量结果。

对于硬件,实时频谱分析仪可更加容易地进行 EMI 调试。 实时频谱分析仪提供的一些优点包括:

  • 能够捕获瞬态和间歇信号。
  • 能够以相同频率调试多个信号源。
  • 瞬时反馈 - 传统的扫频式频谱分析仪可能需要更长的扫描时间,导致无法捕获重要信号。

有关如何使用我们的实时频谱分析仪进行辐射预一致性测试的更多信息,请通过 此处 访问我们的博客。有关故障排除技术的更多信息,请参阅“实用 EMI 故障排除”应用指南,您可以通过单击下面的按钮下载此应用指南。

下载 Appnote

泰克 EMI/EMC 预一致性解决方案所支持的标准

泰克的 EMCVu 预一致性软件支持多种设备的 EMC 标准,包括 CISPR、FCC 和 MIL-STD。为了支持自动测试,EMCVu 提供一个内置的标准表格,以便您为自己的产品及其销售地区选择相应标准。EMCVu 还允许您配置未包括在内的标准,并设置针对您选择的标准的频率范围或限制线表。

下面是对支持的标准的简要概述:

细分市场 设备类型 标准
IEC/CISPR CENELEC/EN FCC MIL-STD DEF-STAN
ISM MEDICAL 工业、科学和医疗设备 CISPR 11 EN 55011 CFR Title 47 Part 18
医疗电气设备 EN 60601-1-2
汽车 车辆、船舶和内燃机 CISPR 12 EN 55012 CFR Title 47 Part 15(*)
车载器件和模块 CISPR 25 EN 55025
多媒体 声音和电视广播接收机 CISPR 13 EN 55013 CFR Title 47 Part 15
信息技术和电信设备(ITE) CISPR 22(由 EN55032 取代) EN 55022(由 EN55032 取代)
专业音频/视频/多媒体设备 CISPR 32(取代 CISPR 13 和 22) EN 55032
电气设备 电子设备、家用电器和工具 CISPR 14-1 EN 55014-1 CFR Title 47 Part 15
照明设备 荧光灯和灯具 CISPR 15 EN 55015 CFR Title 47 Part 15
军事 军事装备和系统       MIL-STD-461G DEF-STAN 59-411

全面的预一致性解决方案

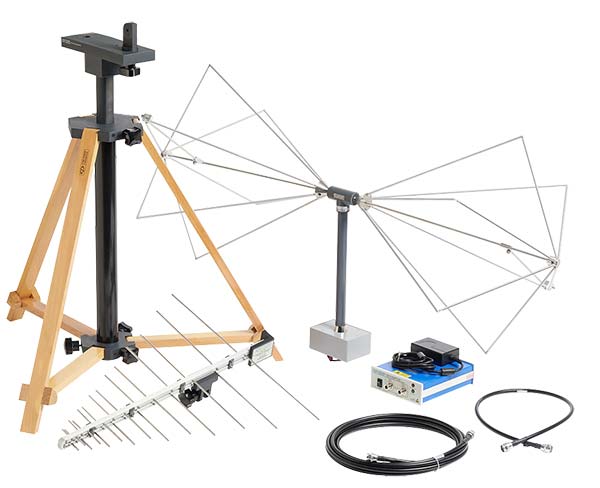

Tektronix EMI EMC pre-compliance testing solution including EMI software, spectrum analyzers, and accessories such as LISNs, antennas, and pre-amplfiers

为了让您更加便捷地工作,泰克提供完整的 EMI/EMC 预一致性测试解决方案,其中包括软件、频谱分析仪、附件和探头。

软件

首先,泰克 EMI/EMC 预一致性解决方案包含带 EMCVu 软件的 SignalVu-PC。 作为 SignalVu-PC 的插件,EMCVu 提供了可满足您的所有预一致性需求的单一用户界面。

频谱分析仪

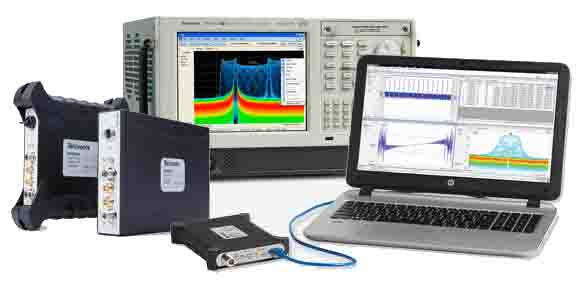

为了提供快速、准确的测量结果,以帮助您快速找到 EMI/EMC 问题,泰克提供经济实惠的全系列实时频谱分析仪。 与传统扫频相比,实时频谱分析仪具有显著优势,使您可以捕获不常见的 EMI 脉冲串。

附件

为了避免附件不匹配,泰克提供经过全面验证的附件,包括天线、线路阻抗稳定网络和前置放大器。 您可以单独购买附件,也可以购买两个完整附件包以进行传导和辐射测试。 包括增益和损耗在内的附件特性已预加载到 EMCVu 中,以提供简单的设置和更高的测量精度。

下载 EMI/EMC 测试表
