AWG5200 任意波形发生器

AWG5200 任意波形发生器

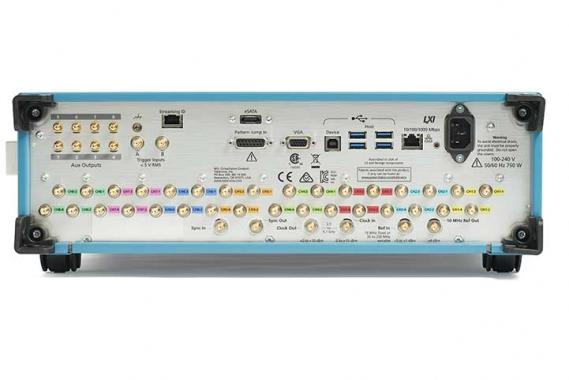

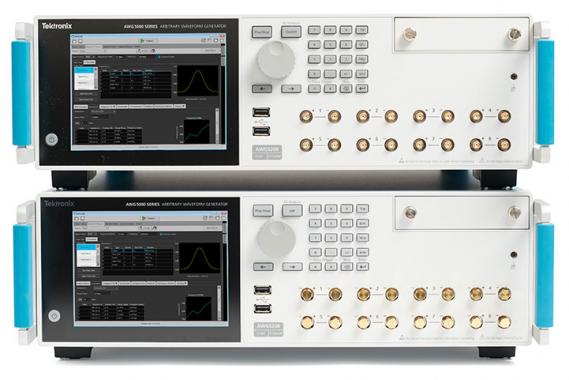

AWG5200任意波形发生器可满足严苛的信号生成需求,具有高信号保真度,且能够以优惠价格通过多单元同步功能扩展至32 个甚至更多通道。非常适用于高级研究、电子测试和雷达、电子战系统设计和测试。

内存

2 Gs/通道

通道数

最多 8

垂向分辨率

16

采样率

1.5 Ks/s - 10 Gs/s

更低的噪声、更清晰的信号。

Thumbnail

AWG5200 任意波形发生器以极低价格提供业界最佳的采样率和垂向分辨率组合。10 GS/s和 16位性能可直接生成高达6 GHz的真实环境信号。

特点

  • 16 位DAC 分辨率
  • 10 GS/s 采样率
  • 超低噪底
  • 可扩展、灵活经济的任意波形发生器

可扩展、灵活经济的任意波形发生器

Thumbnail

不需任何设置即可高效扩展,每台设备多达8条通道,每条通道以更经济的成本支持多台同步。全面集成的平台可更快地加载波形,实现更真实的RF性能。

特点

  • 同时使用多达 8 个模拟通道、32 个数字通道和 4 个标记
  • 多达 8 个独立通道,多设备同步
  • 超低噪底
  • 智能且价格低廉,每通道的基本价格低

即可在AWG内部又可在AWG外创建波形

Thumbnail

AWG5200标配SourceXpress用户界面,可在AWG和PC上运行。它与多种内置软件插件相结合,方便在不同插件之间切换。这些插件简化了生成复杂的RF环境信号和被调制雷达脉冲的过程,帮助您迅速地完成设计。

特点

  • 雷达、RF、OFDM、复杂环境插件
  • 从PC上生成AWG波形
  • 即使在没有接入AWG时仍能创建波形
  • 远程控制 AWG

简化测试设置

Thumbnail

AWG5200 任意波形发生器旨在简化您的测试设置。首先,它是一款即用型解决方案,可简化或替换您当前的复杂信号生成设置。它向下兼容其他泰克信号发生器,让您无需重新学习设置过程。最后,它支持通过 Matlab 脚本自动化完成测试,可简化端到端设置。

特点

  • AWG 向后兼容性
  • 使用 Matlab 命令创建波形
  • 数字上变频,清晰范围宽,输出功率提供类似 VSG 的功能



Model 模拟通道 垂直分辨率 模拟带宽 输出频率 最大采样率 Buy online List Price
AWG5202 2 16 位 2 GHz(在 -3 dB x 的情况下) 直接直流输出:1.5Vp-p 差分 /// 直接交流输出:-17 至 -5 dBm 单端,BW 10MHz 至 2GHz(标准)/// 交流安培输出:-85 至 +10 dBm 单端,BW 10MHz 至 2GHz(可选) 1.5 KS/s – 10 GS/s (4 GHz) - 配置与报价
AWG5204 4 16 位 2 GHz(在 -3 dB x 的情况下) 直接直流输出:1.5Vp-p 差分 /// 直接交流输出:-17 至 -5 dBm 单端,BW 10MHz 至 2GHz(标准)/// 交流安培输出:-85 至 +10 dBm 单端,BW 10MHz 至 2GHz(可选) 1.5 KS/s – 10 GS/s (4 GHz) - 配置与报价
AWG5208 8 16 位 2 GHz(在 -3 dB x 的情况下) 直接直流输出:1.5Vp-p 差分 /// 直接交流输出:-17 至 -5 dBm 单端,BW 10MHz 至 2GHz(标准)/// 交流安培输出:-85 至 +10 dBm 单端,BW 10MHz 至 2GHz(可选) 1.5 KS/s – 10 GS/s (4 GHz) - 配置与报价
ModelAWG5202
模拟通道垂直分辨率模拟带宽
216 位2 GHz(在 -3 dB x 的情况下)
输出频率最大采样率
直接直流输出:1.5Vp-p 差分 /// 直接交流输出:-17 至 -5 dBm 单端,BW 10MHz 至 2GHz(标准)/// 交流安培输出:-85 至 +10 dBm 单端,BW 10MHz 至 2GHz(可选)1.5 KS/s – 10 GS/s (4 GHz)
ModelAWG5204
模拟通道垂直分辨率模拟带宽
416 位2 GHz(在 -3 dB x 的情况下)
输出频率最大采样率
直接直流输出:1.5Vp-p 差分 /// 直接交流输出:-17 至 -5 dBm 单端,BW 10MHz 至 2GHz(标准)/// 交流安培输出:-85 至 +10 dBm 单端,BW 10MHz 至 2GHz(可选)1.5 KS/s – 10 GS/s (4 GHz)
ModelAWG5208
模拟通道垂直分辨率模拟带宽
816 位2 GHz(在 -3 dB x 的情况下)
输出频率最大采样率
直接直流输出:1.5Vp-p 差分 /// 直接交流输出:-17 至 -5 dBm 单端,BW 10MHz 至 2GHz(标准)/// 交流安培输出:-85 至 +10 dBm 单端,BW 10MHz 至 2GHz(可选)1.5 KS/s – 10 GS/s (4 GHz)

为雷达设计生成真实可靠的实时信号

Thumbnail

使用灵活、精确的测试创建、验证和检测雷达组件,同时简化波形设计。AWG5200 提供 16 位 DAC 分辨率、低噪声 (SFDR)、高保真度信号,并通过内插技术复现复杂的信号。此外,它还支持使用数字上变频来偏移中心频率。

特点

  • 雷达、射频通用和预补偿插件
  • 生成复杂的真实测试信号,具有出色的杂散性能
  • 通过长信号、播放和流处理生成复杂的射频环境
  • 每个仪器最多 8 个紧密同步的通道,或一起同步多个仪器以获得更高通道数

为 EW 采用独立同步通道,结果更佳,压力更小。

Thumbnail

采用 8 个独立同步通道,生成复杂的射频环境。充分利用长信号和播放功能,同时减少设计和构建设置的时间、压力和成本。使用 16 位 DAC、低噪声(SFDR)、高保真度信号、更多通道和更高可扩展性以及低触发- 输出延迟来模拟真实环境。

特点

  • 借助 AWG5000 向后兼容性,快速更新现有代码
  • 生成复杂的真实测试信号,具有出色的杂散性能
  • OFDM、射频通用、RADAR 插件和环境

将重点放在量子研究

Thumbnail

量子计算研究人员和开发人员可以缩短设计时间和降低实验扩容成本,同时创建所需的高保真信号。8条独立通道紧密同步提供采样内存和带宽,无串扰低,噪声(SFDR),实现业界最清晰的信号。

特点

  • 在触发和波形播放之间实现最短时间
  • 使用可通过编程方式更改的内置排序器运行多个量子实验
  • 最多可同时使用 8 个模拟通道、32 个数字通道和 4 个标志
  • 紧密同步,无串扰

在您的领域实现创新,经济实惠。

Thumbnail

借助快速、低压力的设置,将复杂的尖端学术研究提升到更高水平。迭代设计,同时以低成本实现更精确和可轻松扩展的实验。所有这些都得益于每个单元 8 个已同步的独立通道和一个完全集成式平台,可以实现更快的波形加载和更清晰的射频性能。

特点

  • 使用相同数量的通道和减半的仪器经济地扩大实验规模
  • 多达 32 个数字通道,可灵活触发更多测试设备
  • 16 位 DAC 分辨率,低噪声和出色的杂散性能
  • 通过高级内置预补偿插件去除测试设置所增加的负面效果



使用 AWG 插件添加高级测量功能 -- 免费试用 30 天

请使用试用许可证来尝试这些高级测量功能。(所有试用均为浮动许可。)

这些插件也可以直接安装在 AWG5200 系列上。

节点锁定许可让您应用到新 PC 三次。浮动许可允许选定用户管理各个许可证。



AWG5200 插件

Thumbnail
 Generic Precompensation

  • 创建可以应用于波形的校正系数,以获得平坦的频率和线性相位响应。
1 下载软件
2 启用试用许可证
3 索取 PRECOMFL-SS01 报价(浮动许可)
索取 PRECOMNL-SS01 报价(节点锁定许可)

Thumbnail
 高速串行

  • 允许为全面的和可重复的设计验证、裕量/检定和一致性测试创建所需的准确波形。
1 下载软件
2 启用试用许可证
3 索取 HSSFL-SS01 报价(浮动许可)
索取 HSSNL-SS01 报价(节点锁定许可)

Thumbnail
 多音调和线性调频

  • 通过选择起始和截止频率设置凹槽频率。
  • 生成线性调频时,通过扫描时间和扫描频率设置高到低或低到高扫频并定义线性调频特征。
1 下载软件
2 启用试用许可证
3 索取 MTONEFL-SS01 报价(浮动许可)
索取 MTONENL-SS01 报价(节点锁定许可)

Thumbnail
 RF Generic

  • 提供高级功能以合成数字调制的基带、IF 和 RF/微波信号,支持多种调制方案。
1 下载软件
2 启用试用许可证
3 索取 RFGENFL-SS01 报价(浮动许可)
索取 RFGENNL-SS01 报价(节点锁定许可)

Thumbnail
 S 参数

  • 将提取的 S 参数直接应用到任意波形,实现精确的通道或设备仿真。
  • S 参数文件可以使用矢量网络分析仪来生成,然后与基本模式卷积以重新创建通道特性。通过应用逆向过滤,可从系统中有效地反嵌通道的影响。
  • S 参数插件还在高速串行插件中启用了 ISI 功能。
1 此功能内置于某些插件中,需要许可才能使用
2 启用试用许可证
3 索取 SPARAFL-SS01 报价(浮动许可)
索取 SPARANL-SS01 报价(节点锁定许可)

Thumbnail
 扩频时钟 (SSC)

  • 允许向 SSC 调制添加精确控制的配置文件、扩展、偏差以及 df/dt。
  • 它支持可以添加到基本模式的三角波、正弦波和用户定义的扩频方案。
1 此功能内置于高速串行插件中,需要许可才能使用
2 启用试用许可证
3 索取 SSCFL-SS01 报价(浮动许可)
索取 SSCNL-SS01 报价(节点锁定许可)

Thumbnail
光学插件

  • 使用单独配置的基带数据,轻松确定和生成复杂的双偏振调制方式。
  • 使用各种预先确定的调制方式定义光波形,如 BPSK、QPSK、OQPSK、OOK、NRZ、高达 8 PAM 及高达 QAM1024 – 包括 QAM8。
1 下载软件
2 启用试用许可证
3 索取 OPTICALFL-SS01 报价(浮动许可)
索取 OPTICALNL-SS01 报价(节点锁定许可)
