OM4000

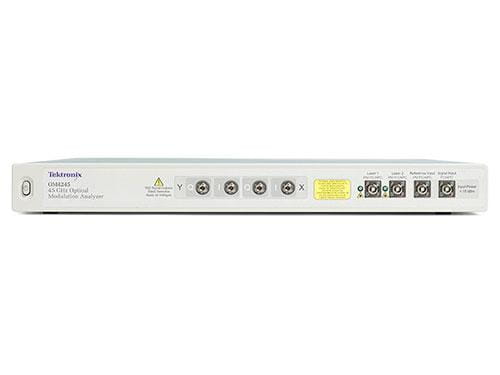

OM4245 使用相干检测来采集最高 80 GBaud 的光纤信号,然后使用 DSP 功率来分析调制和信号源属性。 它会提供丰富的结果和图表。 动态的 MATLAB 集成可提供最高的分析系统定制性和可扩展性。

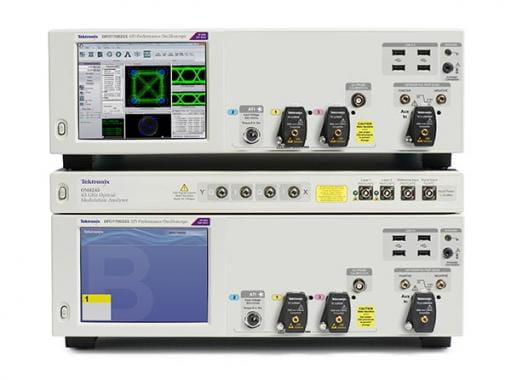

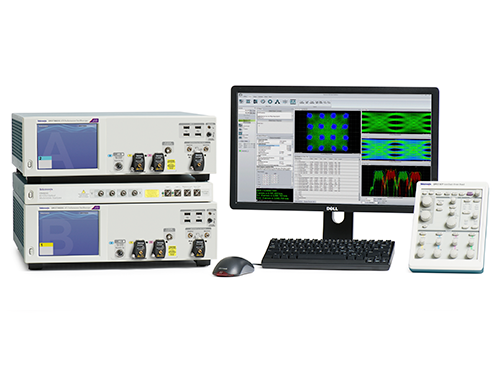

OM4245 相干光调制分析仪与 DPO70000SX 系列 70 GHz 实时示波器紧密集成,为您的系统配置提供最大程度的灵活性。

为了获得高波特率, OM70000 相干光调制测试系统 可以使用 70GHz 光接收机提供超过 100GBaud 的测试能力。

特点

优势

通过 DPO70000SX 系列 70 GHz 实时示波器和 DSA8300 系列 70 GHz 取样示波器完整检定最高 80 GBaud 的信号 与泰克的实时和取样示波器紧密集成,实现经过校准的系统性能
支持多载波系统,包括 400G 超级通道 执行多载波系统自动测试,提供完备的通道测量结果,实现快速分析
为光信号提供最佳的信号处理算法 无需成为信号处理专家也可获得最佳结果
相位或幅度调制信号的详细分析 Q 因数图提供 BER 与判定门限和 SNR 的关系
支持双偏振态传输 观察偏振状态和消光比
兼容第三方相干接收机 OM2210 可灵活支持现在和将来需求
直接 MATLAB 接口 允许修改任何变量进行可定制的快速分析
系统内置两路窄线宽 ECDL 激光 帮助快速校准验证
型号 带宽 报价
价格:价格如有变更,恕不另行通知。
型号 带宽 报价
价格:价格如有变更,恕不另行通知。
产品技术资料 软件包 / 软件选件 描述 配置和报价
CC
C 波段激光,接收机
LL
L 波段激光,接收机
EXT
增加外部参考激光器接口
OM2210 C
C 波段相干光接收机校准源(单路激光)及软件
OM2210 CC
C 波段相干光接收机校准源(双路激光)及软件
OM2210 L
L 波段相干光接收机校准源(双路激光)及软件
OM2210 LL
L 波段相干光接收机校准源(双路激光)及软件
OM2210 CL
C + L 波段相干光接收机校准源(各路激光 1 个)及软件
OM2210 NL
C + L 波段相干光接收机校准源(无激光)及软件
