100GBASE-KR4、100GBASE-CR4 和 CAUI-4
适用于实时示波器的 100G-TXE 一致性解决方案
TekExpress 100G-TXE 提供了符合 IEEE 802.3bj (100GBASEKR4/100GBASE-CR4) 和 IEEE 802.3bm (CAUI-4) 电气标准的交钥匙式测试和调试解决方案。这三种电气标准构成了当前 100G 以太网行业的支柱。
主要特点
- 100G-TXE 可以简明地、全自动分析 802.3bj (100GBASE-KR4/100GBASE-CR4) 电发射机指标及 802.3bm CAUI 指标
- 扩展 DPOJET 用于 100GBASEKR4/100GBASE-CR4 和 CAUI-4 低电平调试1。
1CAUI-4 也称为 CAUI
应用
- 电发射机测量
- 验证 100GBASE-KR4/100GBASE-CR4 和 CAUI-4
IEEE 802.3bj (100GBASE-KR4) 电气实时发射机测量全面自动化
参数 | 条款参考 | 值 | 单位 |
---|---|---|---|
信令速率 | 93.8.1.2 | 25.78125±100 ppm | GBd |
差分峰峰值输出电压(最大值) | |||
发射机禁用 | 93.8.1.3 | 30 | mV |
发射机启用 | 93.8.1.3 | 1200 | mV |
DC 共模输出电压(最大值) | 93.8.1.3 | 1.9 | V |
DC 共模输出电压(最小值) | 93.8.1.3 | 0 | V |
AC 共模输出电压(RMS,最大值) | 93.8.1.3 | 12 | mV |
输出波形 | |||
稳态电压 vf(最大值) | 93.8.1.5.2 | 0.6 | V |
稳态电压 vf(最小值) | 93.8.1.5.2 | 0.4 | V |
线性拟合脉冲峰值(最小值) | 93.8.1.5.2 | 0.71 x vf | V |
归一化系数步长(最小值) | 93.8.1.5.4 | 0.0083 | - |
归一化系数步长(最大值) | 93.8.1.5.4 | 0.05 | - |
前置光标满刻度范围(最小值) | 93.8.1.5.5 | 1.54 | - |
后置光标满刻度范围(最小值) | 93.8.1.5.5 | 4 | - |
系数初始化比率 | |||
(c(0)+c(1)-c(-1))/(c(0)+c(1)+c(-1)) | 93.8.1.5.3 | 1.29±10% | - |
(c(0)-c(1)+c(-1))/(c(0)+c(1)+c(-1)) | 93.8.1.5.3 | 2.57±10% | - |
信噪比和失真比(最小值) | 93.8.1.6 | 27 | dB |
输出抖动(最大值) | |||
奇偶抖动 | 93.8.1.7 | 0.035 | UI |
有效有界不相关抖动,峰峰值 | 93.8.1.7 | 0.1 | UI |
有效总不相关抖动,峰峰值 | 93.8.1.7 | 0.18 | UI |
发射机测试夹具和测试点
IEEE 802.3bj (100GBASE-CR4) 电气实时发射机测量全面自动化
参数 | 条款参考 | 值 | 单位 |
---|---|---|---|
禁用 Tx 时的差分峰峰值输出电压(最大值) | 92.8.3.1 | 35 | mV |
DC 共模输出电压(最大值) | 92.8.3.1 | 1.9 | V |
AC 共模输出电压,vcmi(最大值,RMS) | 92.8.3.1 | 30 | mV |
差分峰峰值电压,vdi(最大值) | 92.8.3.1 | 1200 | mV |
发射机波形 | |||
发射机稳态电压,vf(最小值) | 92.8.3.5.2 | 0.34 | V |
发射机稳态电压,vf(最大值) | 92.8.3.5.2 | 0.6 | V |
线性拟合脉冲峰值(最小值) | 92.8.3.5.2 | 0.45 × vf | V |
发射波形 | |||
绝对系数步长(最小值) | 92.8.3.5.4 | 0.0083 | - |
绝对系数步长(最大值) | 92.8.3.5.2 | 0.05 | - |
最小前置光标满刻度比率 | 92.8.3.5.5 | 1.54 | - |
最小后置光标满刻度比率 | 92.8.3.5.5 | 4 | - |
系数初始化比率 | |||
(c(0)+c(1)-c(-1))/(c(0)+c(1)+c(-1)) | 92.8.3.5.3 | 1.29±10% | - |
(c(0)-c(1)+c(-1))/(c(0)+c(1)+c(-1)) | 92.8.3.5.3 | 2.57±10% | - |
信噪比和失真比(最小值) | 92.8.3.5.7 | 26 | dB |
输出抖动(最大值) | |||
奇偶抖动,峰峰值 | 92.8.3.8.1 | 0.035 | UI |
有效有界不相关抖动,峰峰值 | 92.8.3.8.2 | 0.1 | UI |
有效总不相关抖动,峰峰值 | 92.8.3.8.2 | 0.18 | UI |
每个通道的信令速率 | 92.8.3.9 | 25.78125±100 ppm | GBd |
单位间隔标称值 | 92.8.3.9 | 38.787879 | ps |
发射机测试夹具和测试点
IEEE 802.3bm (CAUI-4) 电气实时发射机测量全面自动化
参数 | 条款参考 | 值 | 单位 |
---|---|---|---|
每个通道的信令速率(范围) | 83E.3.1.1 | 25.78125 ± 100 ppm | GBd |
DC 共模输出电压(最大值) | 83E.3.1.2 | 2.8 | V |
DC 共模输出电压(最小值) | 83E.3.1.2 | –0.3 | V |
单端输出电压(最大值) | 83E.3.1.2 | 3.3 | V |
单端输出电压(最小值) | 83E.3.1.2 | –0.4 | V |
AC 共模输出电压(最大值,RMS) | 83E.3.1.2 | 17.5 | mV |
差分峰峰值输出电压(最大值) | |||
发射机禁用 | 83E.3.1.2 | 35 | mV |
发射机启用 | 83E.3.1.2 | 900 | mV |
眼图宽度(最小值) | 83E.3.1.6 | 0.46 | UI |
眼图高度 A,差分(最小值) | 83E.3.1.6 | 95 | mV |
眼图高度 B,差分(最小值) | 83E.3.1.6 | 80 | mV |
跳变时间(最小值,20% 至 80%) | 83E.3.1.5 | 10 | ps |
参数 | 条款参考 | 值 | 单位 |
---|---|---|---|
每个通道的信令速率(范围) | 83E.3.1.1 | 25.78125 ± 100 ppm | GBd |
AC 共模输出电压(最大值,RMS) | 83E.3.1.2 | 17.5 | mV |
差分输出电压(最大值) | 83E.3.1.2 | 900 | mV |
眼图宽度(最小值) | 83E.3.2.1 | 0.57 | UI |
眼图高度,差分(最小值) | 83E.3.2.1 | 228 | mV |
垂直眼图闭合(最大值) | 83E.4.2.1 | 5.5 | dB |
跳变时间(最小值,20% 至 80%) | 83E.3.1.5 | 12 | ps |
DC 共模电压(最小值)1 | 83E.3.1.2 | –350 | mV |
DC 共模电压(最大值) | 83E.3.1.2 | 2850 | mV |

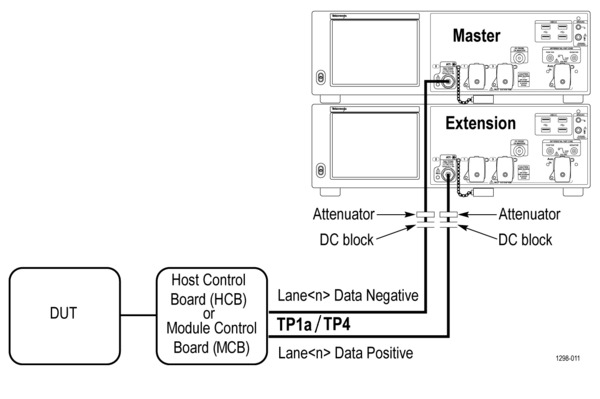

发射机测试夹具和测试点
主机控制板 (HCB) 和模块控制板 (MCB) 分别用于测试点 TP1a 和 TP4。
1DC 共模电压由主机生成。规格包括接地偏置电压效果。
选配系统探测设置

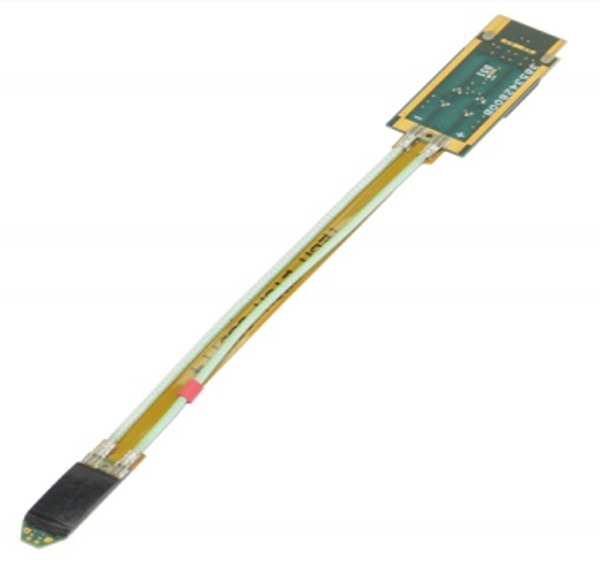

100GBASE-KR4 的带宽要求很难与浏览器或焊接探头匹配。但是,在调试中,这些 33 GHz 及以下带宽的探头可以有效接入背板和芯片间互连上的信号。
在探测方面,背板和芯片间互连可能是一个重大挑战。
电气系统互联设置
通过精准夹具或 2.92 mm 互联实现的直接电气连接是接入背板和电缆信号的首选方法。100GBASE-CR4 和 CAUI-4 设计上的 QSFP28 模块互联点是最典型的信号接入点。
![](/-/media/https,-c-,/www,-d-,stg,-d-,tek,-d-,com,-d-,cn/sites/default/files/datasheets/tekexpress-100g-txe-for-real-time-scopes/tekexpress-100g-txe-for-real-time-scopes-datasheet-zh_cn-14-l.jpg)
请参阅 Wilder Technologieswww.wilder-tech.com/qsfp-28-kits.htm以了解有关信号接续不同方法的详细信息。
100GBASE-KR4/100GBASE-CR4 测量选择
通过使用 100G-TXE 软件,设置和测试执行非常简便。示波器采集和分析通过 100G-TXE 自动解决方案进行控制。图形用户界面 (GUI) 为设置和测试提供直观且易于重复的工作流程。

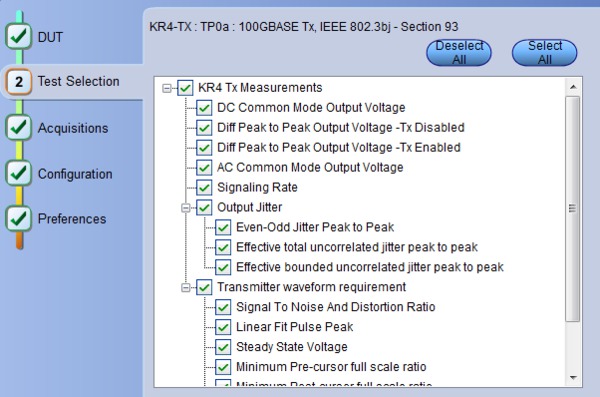

TekExpress ® 100GBASE-KR4 测量设置
另外,也可以把一套类似的测量(没有标准通过或失败指标和报告工具)作为 DPOJET 产品的扩展。这些可以服务于调试用户,而不是一致性测试用户。

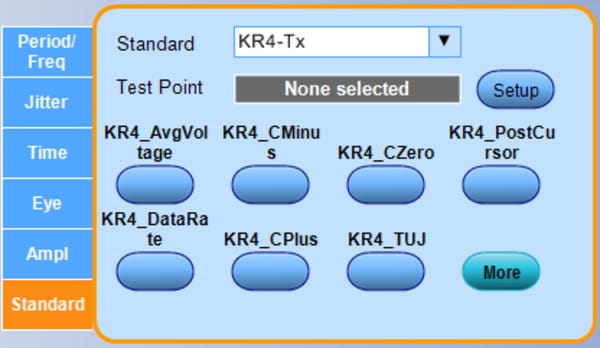

DPOJET 标准版:100GBASE-KR4 测量设置
设计特性得到的支持远超过适用于所有测量的 100GBASE-KR4/100GBASE-CR4/CAUI-4 一致性要求。TekExpress 100G-TXE 可以灵活地控制测试配置,如分析窗口和其他参数。用户定义的模式可让客户更改测试限制,并在遵循一致性的情况下执行裕量测试。

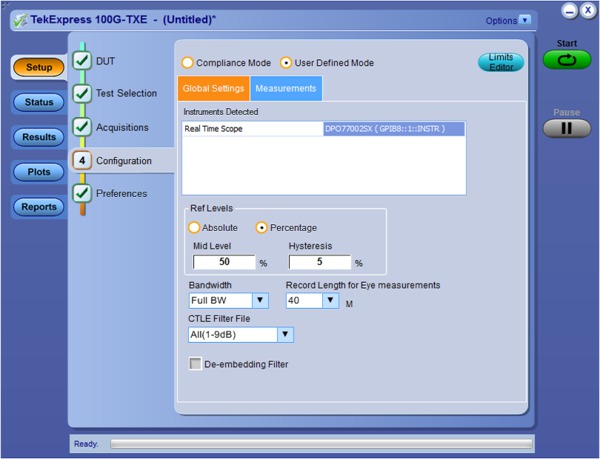

用户定义的模式
在用户自定义模式下,用户可以配置全局参数,测试特定参数、重复测量参数及通知参数。这支持特性分析测量,而不是开发自定义实验室设置,从而缩短了测试时间,降低了测试复杂度。

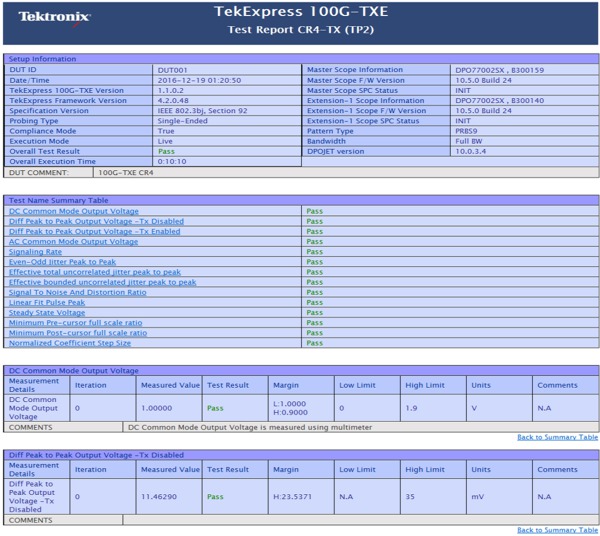

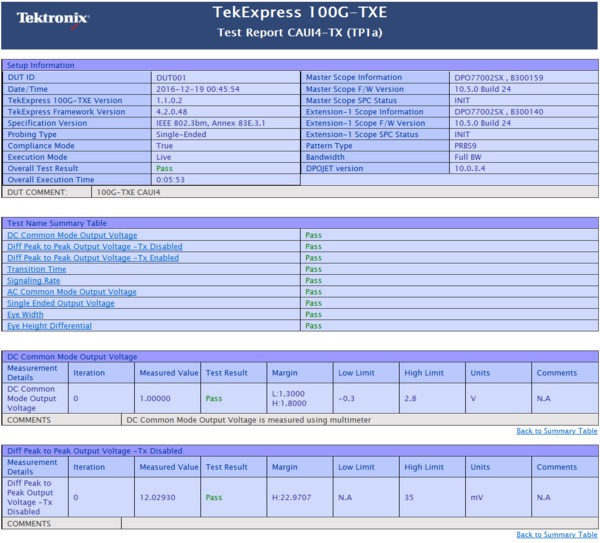

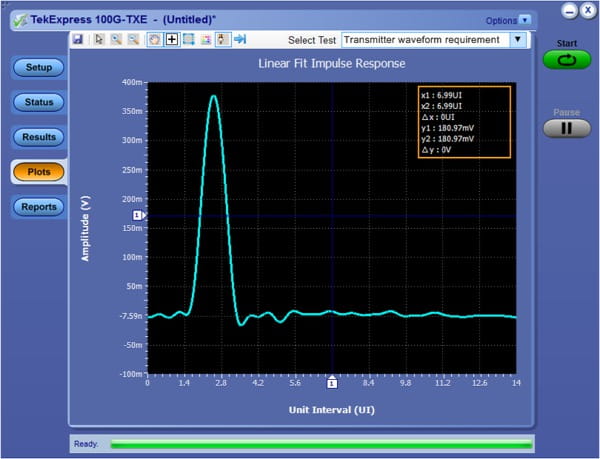

报告和测量结果
认证
不适用于 CE 认证。
- 泰克经过 SRI 质量体系认证机构进行的 ISO 9001 和 ISO 14001 质量认证。
订购信息
Models
- 与 DPS70KSX 实时示波器一起订购 100G-TXE (100GBASE-KR4/100GBASE-CR4) 和 CAUI-4 永久节点锁定许可
- 示波器 DPS77704SX、DPS75904SX、DPS75004SX、DPS73308SX 选项 100G-TXE
- 与 DPO70KDX 实时示波器一起订购 100G-TXE (100GBASE-KR4/100GBASE-CR4) 和 CAUI-4 永久节点锁定许可
- 示波器 DPO72304DX、DPO72504DX、DPO73304DX 选项 100G-TXE
- 与 MSO70KDX 实时示波器一起订购 100G-TXE (100GBASE-KR4/100GBASE-CR4) 和 CAUI-4 永久节点锁定许可
- 示波器 MSO72304DX、MSO72504DX、MSO73304DX 选项 100G-TXE
- 与 DPO70KSX 实时示波器一起订购 100G-TXE (100GBASE-KR4/100GBASE-CR4) 和 CAUI-4 永久节点锁定许可
- 示波器 DPOO72304SX、DPO72504SX、DPO73304SX 选项 100G-TXE
- 订购 100G-TXE (100GBASE-KR4/100GBASE-CR4) 和 CAUI-4 浮动许可(任何上述实时示波器)
- DPOFL-100G-TXE
- 订购 100G-TXE (100GBASE-KR4/100GBASE-CR4) 和 CAUI-4 免费试用 30 天许可(任何上述实时示波器)
- DPOFT-100G-TXE
推荐的产品
- 探头
- 泰克 P7633 (33 GHz) 或泰克 P7720 (20 GHz) 探头
- 夹具
- Wilder MCB/HCB QSFP+ 接续夹具 (640-0786-000)
