AWG7000 Series (AWG7102 • AWG7101 • AWG7052 • AWG7051)

任意波形发生器
泰克对于本技术资料上的产品不再有售。

在线阅读:

主要特点和优点

  • 10 GS/s (20 GS/s)和5 GS/s 型号
  • 1 个或2 个任意波形输出
    • 准确定时,总抖动仅20 psp-p (在10-12 BER 时,典型值)
    • 45 ps Tr/Tf (20% - 80%)
    • ± 100 ps 范围 (1 ps 分辨率)的通道间偏移控制
  • 2 个或4 个可变电平标尺输出
    • 准确定时,总抖动仅30 psp-p (在10-12 BER 时,典型值)
    • 45 ps Tr/Tf (20% - 80%)
    • 高达300 ps 范围 (1 ps 分辨率)的延迟控制
  • 提供了高达10 位的垂直分辨率:10位(无标尺输出)或8位(带有两个标尺输出)
  • 高达64 M (64,800,000)点的记录长度,提供了更长的数据流
  • 直到100 fs分辨率的边沿定时位移控制排序功能,创建无穷大波形循环、跳转和条件分支
  • 实时排序功能,创建无穷大波形循环、跳转和条件分支
  • 直观的用户界面,缩短测试时间集成式PC,支持网络集成,提供内置DVD、可移动硬驱、LAN 和USB端口

应用

  • 磁盘驱动器(磁性/ 光学)读/ 写:
    • 高达5 Gbps 的数据速率(2 点/ 单元)或50 ps 的定时分辨率
  • 电信/ 数据通信:
    • 高达10 Gbps的数据速率(二进制,预加重/ 去加重和多电平逻辑)
  • 无线通信:
    • 高达5 GHz (4 个波形点/ 周期)的任意RF/IF 和宽带调制I 和Q 基带信号混合信号设计和测试:
  • Mixed Signal Design and Test:
    • 2通道模拟输出外加4通道标尺输出
  • 高速低抖动数据/ 脉冲和时钟源
  • 生成实际环境、理想或失真信号,包括所有毛刺、异常事件和损伤
  • 以增强方式/损坏方式播放DSO捕获的信号
  • 从第三方工具中导入波形矢量,如MathCAD, MatLab, Excel 及其它程序

AWG7000系列任意波形发生器为日益提高的测量挑战提供了业内最优秀的混合信号源解决方案

AWG7000系列任意波形发生器提供了杰出的信号源、无可比拟的采样率、带宽和信号保真度及完善的可用性。

这一系列为解决检验、检定和调试完善的电子设计的设计人员面临的极具挑战性的信号源问题提供了业内最优秀的解决方案。

由于5 GS/s - 20 GS/s 的采样率(10 位)及1- 2 条输出通道,可以简便地解决磁盘驱动器、通信、数字消费和半导体设计/测试行业中最棘手的测量挑战。

基于Windows (Windows XP)的开放仪器使用简便,可以连接外设,兼容第三方软件。

应用实例

对高性能任意波形生成的需求非常广,涵盖了各种各样的应用。AWG7000系列是业内领先的泰克第三代任意波形发生器,代表着全新的性能、采样率、信号保真度和定时分辨率基准。

能够创建、生成或复现理想的、失真的或“现实生活”信号在设计和测试流程中至关重要。AWG7000系列提供的部分功能包括:生成具有可控上升时间和下降时间的信号;预加重、多电平和混合信号;宽带RF 和快速变化的信号。


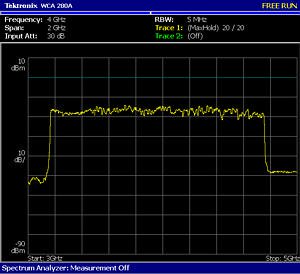

Thumbnail

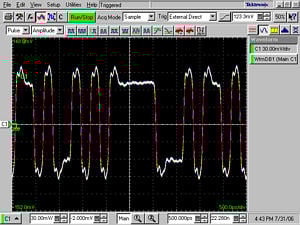

Thumbnail

特点

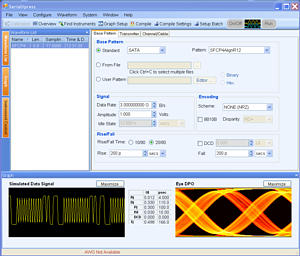

Thumbnail

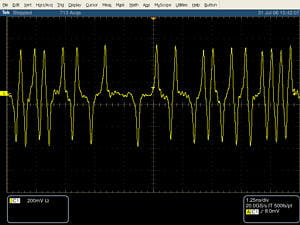

Thumbnail

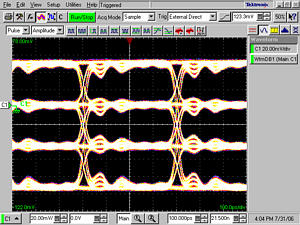

Thumbnail

Thumbnail

Thumbnail

Thumbnail

Thumbnail

Thumbnail

Thumbnail

Thumbnail

Thumbnail

19779




Thumbnail
Thumbnail
产品按ISO 注册设备制造。

Thumbnail
产品符合IEEE 标准488.1-1987,RS-232-C,以及泰克公司标准代码和格式。

76C-19779-2
