DPO7OE1 和 DPO7OE2

DPO7OE 系列光探头

底价范围

-

更多信息:

在线阅读:

DPO7OE1-33GHz-Optical-to-Electrical-Converter-Probe-Datasheet

DPO7OE1-33GHz-Optical-to-Electrical-Converter-Probe-Datasheet

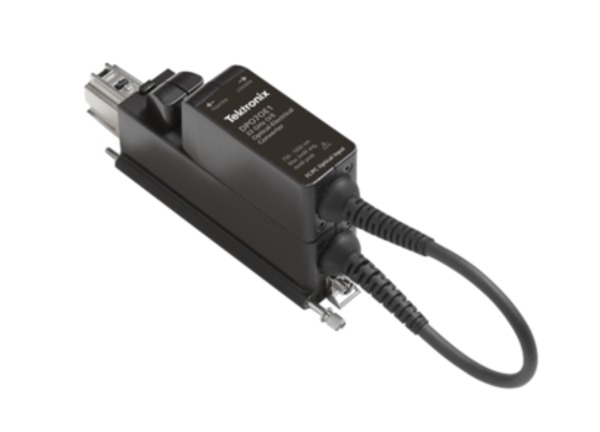

DPO7OE 系列光探头可以作为高速串行数据信号的光基准接收机 (ORR)(使用可选的 Bessel-Thomson ORR 滤波器),也可以作为传统光电转换器,用于光带宽光信号采集。DPO7OE 系列可以兼容 DPO/MSO70000 C/DX/SX 示波器。连接到 TekConnect 通道,实现高达 33 GHz 的电带宽。在连接到 ATI 通道时,DPO7OE1 提供最高达 42 GHz 电响应,DPO7OE2 提供最高达 59 GHz 电带宽响应。

功能及优势
  • 精确的光基准接收机 (ORR) 滤波器,支持 25GBd、26GBd、28GBd 和 53GBd 光网络标准,保证最高的测量精度和相关度
  • 多功能设计在多条通道上提供了高达 59GHz 的 Bessel-Thompson ORR 规定带宽或未滤波响应
  • 宽波长,FC/PC 或 FC/APC 连接器选项
  • 高灵敏度和低噪声,为高速信号分析提供了最好的 SNR
  • 深入分析 PAM4 和 PAM2 (NRZ) 信令、均衡和错误检测/隔离
  • 兼容 ATI 和 TekConnect® 通道,实现最大的性能或通道密度
应用
  • 数据中心网络设备设计验证
  • 研究 – 表征基于激光器的测速系统(如 PDV、BLR)及其他光现象
  • 使用实时示波器独有的调试功能对光接口系统进行调试

光基准接收机性能

实现光基准接收机 (ORR) 响应要求充足的仪器带宽,确保超过数据速率时实现平滑的频率滚降特点。在设计数据中心网络设备时,一般会使用四阶 (BT4) 频响的 ORR。对 NRZ(PAM2),基准接收机的 −3dB 电带宽设置成频率是光符号速率的 75%,其带宽极限保护频段设置成频率为光符号速率的 150%。对 28GBd 光信号使用这些值可以得到下面的频响要求:

光基准接收机衰减 频率
-3 dB 0.75 * 28 G = 21 GHz
标称值: -13.4 dB
范围: -9.4 ~ -17.4 dB
1.50 * 28 G = 42 GHz

对 PAM4 信号,要调低 BT4 滤波器。电带宽设置成与符号速率的 50% 对应的频率。DPO7OE 系列中还提供了 ORRBT4 滤波,支持 PAM4 标准中的各种重要符号速率,如 53.152GBd 和 26.5625GBd。

通过在高带宽 ATI 通道上采集信号,可在该通道的通带中保持线性相位。这使得可在 DPO7OE1 上启用波特率高达 28Gbd 的真正光学基准接收机 (ORR) 质量滤波器,DPO7OE2 需要高达 42GHz 的受控电气响应,和高达 53GBps 的 PAM4 波特率。下图显示了 DPO77002SX 实时示波器上的 DPO7OE1 的典型频响。

DPO7OE1-33GHz-Optical-to-Electrical-Converter-Probe-Datasheet

DPO7OE1 光探头和 DPO70000SX ATI 通道的四阶 Bessel-Thompson 频响

由于示波器的系统软件使用光探头和示波器通道独有的 S 参数计算 BT4 滤波器,所以使用 DPO7OE 系列 DPO70000SX 示波器可以实现平滑受控的系统响应。当前大多数实时示波器在额定通道带宽或以上的滚降特点都相当陡(如“砖墙”)。这种响应限制了复现真正 BT4 响应的能力,后者的滚降特点要平滑得多。在不具备真正 BT4 响应的情况下,信号的眼图张开程度会下降,给测量精度带来不利影响。

光学信号分析

DPO7OE 系列光探头可以使用泰克行业领先的 DPOJET 抖动和眼图分析与 PAM4 分析软件,深入分析 PAM4-O 和 PAM2 (NRZ) 信令。

DPOJET 支持传统光测量。这些测量包括消光比、眼高、眼低、眼图交点和光调制幅度。

业界领先的 PAM4 信令分析

PAM4-O 软件支持分析 PAM4 光信号,支持时钟恢复、误码检测及 IEEE 和 OIF-CEI 特定标准测量,如 TDECQ。


DPO7OE1-33GHz-Optical-to-Electrical-Converter-Probe-Datasheet

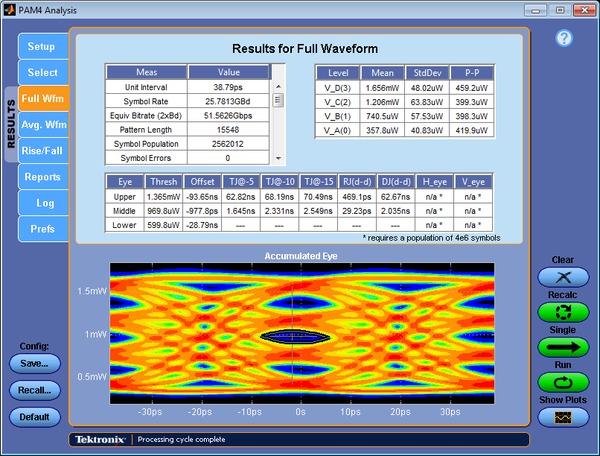

PAM4 分析软件,包括眼图和测量结果实例

通用配置

DPO7OE 系列采用通用设计,既兼容 DPO70000SX 示波器的 ATI 通道,也兼容使用 TekConnect 接口的通道。这种通用性特点使得 DPO7OE 系列光探头适合用于所有 DPO70000SX、MSO/DPO70000DX 和 MSO/DPO70000C 系列示波器。


DPO7OE1-33GHz-Optical-to-Electrical-Converter-Probe-Datasheet


光基准接收机,在 DPO70000SX 示波器 ATI 通道上具有高达 59 GHz 的受控响应


DPO7OE1-33GHz-Optical-to-Electrical-Converter-Probe-Datasheet

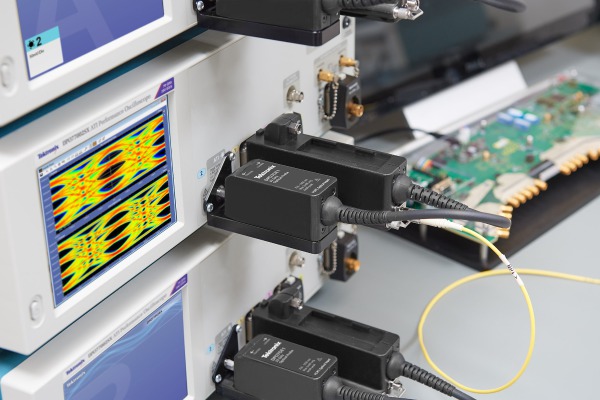

DPO70000SX 示波器支持最多 4 个光输入及 33 GHz 最大带宽


DPO7OE1-33GHz-Optical-to-Electrical-Converter-Probe-Datasheet

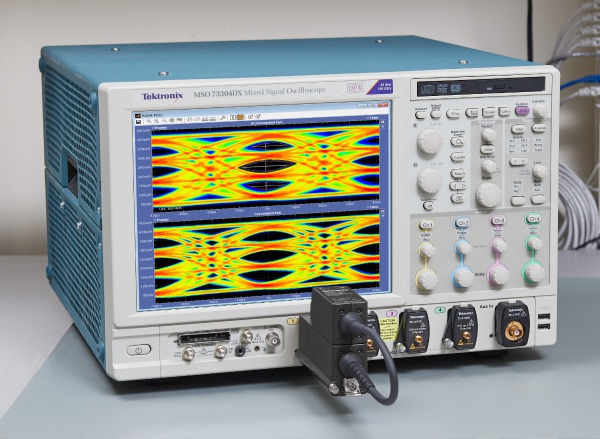

DPO7OE 系列探头兼容 MSO/DPO70000DX 示波器

技术规格

除另行说明外,所有技术规格均保证一致,除另外说明外,所有技术规格均适用于所有型号。1

1除另行指明外,所有光指标均在 1310nm 和 1550nm 波长上测试。另外对 DPO7OE1 在 850nm 波长上测试。

标称特点
电带宽 (-3 dB) 1
DPO7OE1:33 GHz

DPO7OE2:59 GHz

四阶 Bessel Thomson 滤波器2
用户指定
耦合
直流
波长范围(选项 FC/PC)
DPO7OE1:750 nm ~ 1650 nm

DPO7OE1:850 nm、1310 nm、1550 nm(校准后)3

DPO7OE2:1200 nm ~ 1650 nm

DPO7OE2:1310 nm、1550 nm (校准后)3

波长范围(选项 FC/APC)

1310 nm、1550 nm(校准后)3

DPO7OE1: 1260 nm ~ 1650 nm

DPO7OE2: 1200 nm ~ 1650 nm

光连接器类型
选项 FC/PC
FC/PC (FC 由可更换的 JAE 连接器确定)
选项 FC/APC
FC/APC
输入光纤纤芯直径(最大值)
探头 选件 技术指标
DPO7OE1 FC/PC 50 μm (兼容单模光纤和多模光纤)
FC/APC 9 μm (兼容单模光纤)
DPO7OE2 FC/PC 9 μm (兼容单模光纤)
FC/APC
示波器接口
ATI(1.85 mm RF 连接器), TekConnect

1与 DSP 配合使用。

2滤波器为标准光基准接收机,对 DPO7OE1 的电带宽 < 22 GHz,对 DPO7OE2 的电带宽为 29.5 GHz。

3在运行用户校准程序后,DPO7OE 系列在自定义波长上支持校准后的幅度响应。

光特点
上升时间 (10% ~ 90%)1
DPO7OE1:10.2 ps,典型值

DPO7OE2:7.5 ps,典型值

最大输入功率(线性响应)
DPO7OE1:4 mW,典型值

DPO7OE2:2 mW,典型值

最大非破坏性输入信号
DPO7OE1:8 mW,典型值

DPO7OE2:4 mW,典型值

输入回波损耗
DPO7OE1:>19 dB,典型值

DPO7OE2:>27 dB,典型值

异常
3% 峰峰值(仅适用于 ORR 滤波器),典型值
输出零(暗电平)(针对 > 25 GHz 带宽的滤波器)
±(10 µW + 4% * | 垂直偏置 |),1310 nm 和 1550 nm

± (12 µW ± 4% * | 垂直偏置 |),850 nm(仅限 DPO7OE1)

与偏振相关

DPO70E1(1310 nm 和 1550 nm 输入):最大值 ±0.3 dB

DPO70E2(1310 nm 和 1550 nm 输入):最大值 ±0.2 dB

直流垂直精度
±(25 μW+ [(0.04 + 连接器不确定度) * [(垂直读数) - (垂直偏置)]]),典型值
DPO70E1:光噪声,RMS

850 nm

滤波器TekConnectATI
 典型值 (µW)最大值 (µW)典型值 (µW)最大值 (µW)
未经滤波的 O/E 响应13.5117.6217.9219.40
平坦到最大值20.0527.9035.6638.40
用户 12.6 GHz(针对 16.8 GBd NRZ)12.0915.6411.6116.35
用户 21.0375 GHz(针对 28.05 GBd NRZ)12.9418.4013.6619.30

1310 nm

滤波器TekConnectATI
 典型值 (µW)最大值 (µW)典型值 (µW)最大值 (µW)
未经滤波的 O/E 响应7.989.5310.0110.77
平坦到最大值11.4013.7216.1924.20
用户 12.6 GHz(针对 16.8 GBd NRZ)5.598.256.708.87
用户 21.0375 GHz(针对 28.05 GBd NRZ)7.479.707.8810.44

1550 nm

滤波器TekConnectATI
 典型值 (µW)最大值 (µW)典型值 (µW)最大值 (µW)
未经滤波的 O/E 响应8.1510.0810.6511.44
平坦到最大值11.7414.6616.6425.60
用户 12.6 GHz(针对 16.8 GBd NRZ)5.917.876.949.27
用户 21.0375 GHz(针对 28.05 GBd NRZ)7.589.238.1510.89
DPO70E2:光噪声,RMS

1310 nm

滤波器TekConnectATI
 典型值 (µW)最大值 (µW)典型值 (µW)最大值 (µW)
未经滤波的 O/E 响应11.813.816.818.8
平坦到最大值11.813.816.818.8
用户 12.6 GHz(针对 16.8 GBd NRZ)8.310.38.310.3
用户 29.5 GHz不适用不适用12.515.3

1550 nm

滤波器TekConnectATI
 典型值 (µW)最大值 (µW)典型值 (µW)最大值 (µW)
未经滤波的 O/E 响应13.815.818.820.8
平坦到最大值13.315.319.321.3
用户 12.6 GHz(针对 16.8 GBd NRZ)9.311.39.311.3
用户 29.5 GHz不适用不适用1416.8

1在 ATI 通道上从平坦到最大滤波器。

兼容性
兼容的泰克示波器
DPO70000SX, DSA/DPO70000D, MSO/DPO70000DX, MSO/DSA/DPO70000C
温度
温度
工作状态

10 °C ~ +40 °C

非工作状态

-22 °C ~ +60 °C

订购信息

型号
DPO7OE1
33 GHz 带宽, 单模/多模, 750 nm ~ 1650 nm, 光探头, 适用于 MSO/DPO70000 实时示波器
DPO7OE2
59 GHz 带宽, 单模 1200 nm ~ 1650 nm, MSO/DPO70000 实时示波器光探头
标配附件

硬面手提箱,仪器手册,可溯源校准证明,一年保修,光纤清洁工具,ATI 输入配套附件

DPO7OE1-33GHz-Optical-to-Electrical-Converter-Probe-Datasheet

推荐的示波器应用软件
PAM4-O
PAM4 光测量
DJA
DPOJET 抖动和眼图分析及光测量
DJAN
DPOJET 抖动和眼图分析及隔离垂直噪声
SDLA
串行数据链路分析
推荐附件
006-8327-xx
光连接器清洁装置
选项
产品选项

注:从下述必备的只能择其一的选项中选择一种光输入连接器。

FC/APC
FC/APC 光输入连接器(一般用于科研应用中)
FC/PC
FC/PC 光输入连接器(一般用于联网/数据中心网络应用中)
服务选件
选项 C3
3 年校准服务
选项 C5
5 年校准服务
选项 D3
3 年校准数据报告(要求选项 C3)
选项 D5
5 年校准数据报告(要求选项 C5)
选项 G3
3 年全面保障(包括备用机、预约校准等)
选项 G5
5 年全面保障(包括备用机、预约校准等)
选项 R3
3 年维修服务(包括保修)
选项 R5
5 年维修服务(包括保修)

探头和附件不在示波器保修和服务范围之列。
