TekExpress 10GBASE-T和NBASE-T产品技术资料

以太网发射机测试应用软件

在线阅读:

以太网发射机测试应用自动进行10GBASE-T、NBASE-T和IEEE802.3bz (2.5G/5G)物理介质连接(PMA)物理层(PHY)电接口测试,为测试以太网设计提供了快速准确的方式。

欧盟客户通知

本产品尚未更新以符合 RoHS 2 指令 2011/65 / EU 要求,且将不会发货至欧盟。在 2017 年 7 月 22  日前,客户可以通过欧盟市场的库存购买产品直至库存售罄。泰克致力于为您提供所需的解决方案。请联系您的当地销售代表以获取进一步帮助,或确定是否有可用的替代产品。泰克将继续为全球范围内仍享受质保支持的产品提供服务。

功能和特点
  • 完善的2.5GBASE-T、5GBASE-T和10GBASE-T PHY自动测试解决方案
  • 单键选择多项测试,4通道支持
  • 详尽的测试报告包含余量和统计信息,可辅助分析
  • 用户定义的模式可以对检定和余量分析进行灵活的参数控制
  • 在示波器上高效执行测试,并支持仪器远程控制
  • 单台仪器完成时域和频域测量分析
  • Signal acquisition和analysis support for differential probes或direct SMA cabling

产品说明

以太网发射机测试应用基于TekExpress测试自动化框架,执行802.3an标准、802.3bz标准和NBASE-T规范规定的所有PMA电接口测量。您可以迅速高效地测试以2.5G、5G和10G数据速率运行的以太网设备。

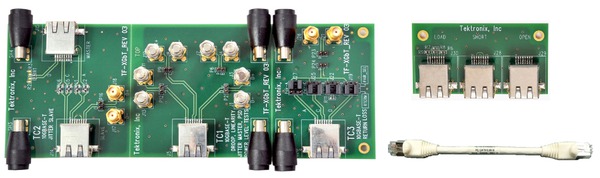

为准确进行这些测量,还需要泰克TF-XGBT 测试夹具。测试夹具可以使用差分探头或配套的SMA电缆,简便可靠地接入被测器件(DUT)。


TekXpress-10GBASE-T-SW-Datasheet

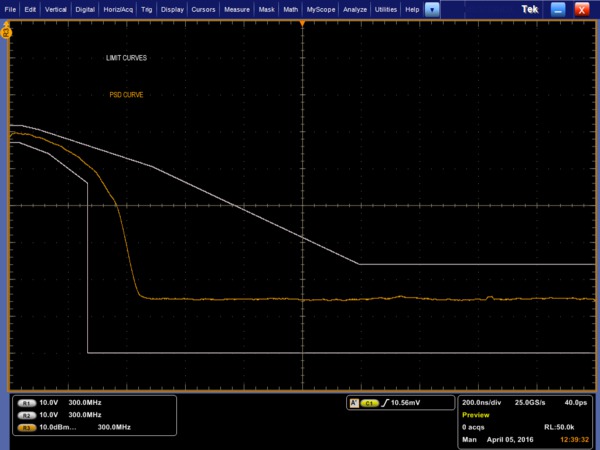

Power spectral density measurement.

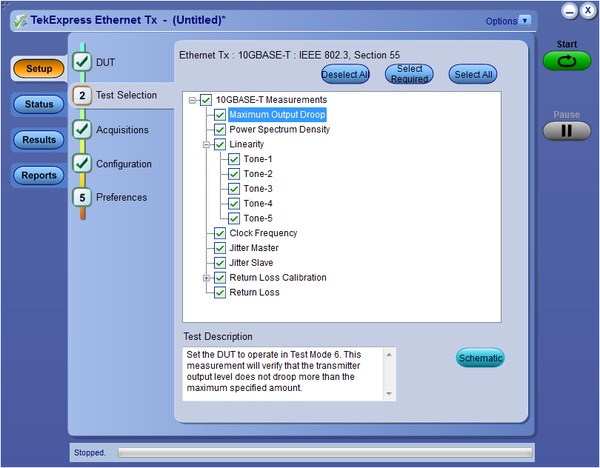

测试选择和仪器设置

通过直观的TekExpress工作流程,方便简明地选择测试。简单地检查想要执行的测量。

TekXpress-10GBASE-T-SW-Datasheet

对选择的每项测量,以太网发射机应用自动设置和配置示波器,节省时间,确保可重复的可靠的结果。

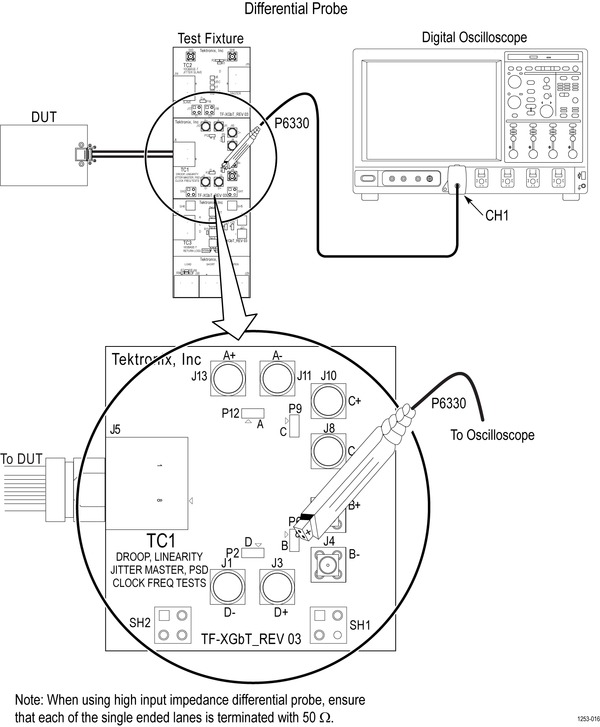

在执行每项测试时,应用还会显示详细的示意图,说明怎样正确地进行所需连接。


TekXpress-10GBASE-T-SW-Datasheet


连接图

报告

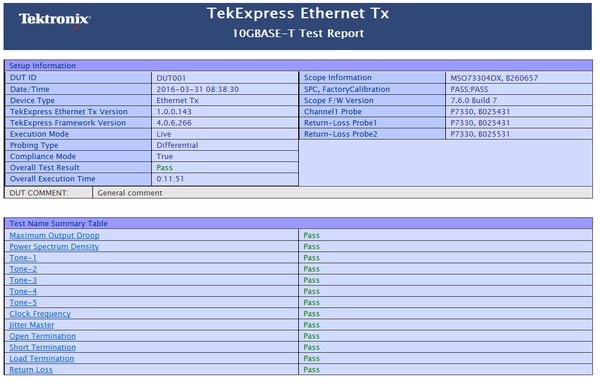

在测试完成后,创建一份汇总报告,包括每项测试的测试通过/失败状态。这份报告包括测试配置细节、波形图和裕量分析,更深入地了解设计特点。

TekXpress-10GBASE-T-SW-Datasheet


测试通过/失败报告

余量测试

您可以改变测试极限和其他测试参数,以进行裕量分析,查看器件性能。


TekXpress-10GBASE-T-SW-Datasheet


衰落配置参数

差分单端采集支持

应用可以使用配对SMA电缆或差分探头,采集和分析信号。


TekXpress-10GBASE-T-SW-Datasheet


差分和单端支持。

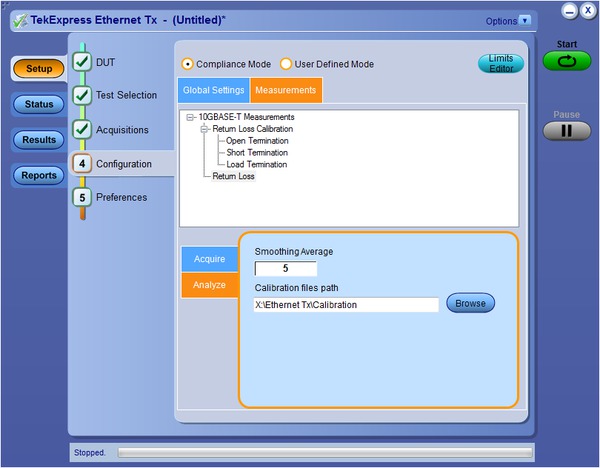

回波损耗

以太网发射机测试应用简化了回波损耗测试,通过使用已获专利的基于示波器的测量及泰克AWG,不再需要使用矢量网络分析仪。开路、负载和短路的校准数据可以存储在文件中,并调用数据。


TekXpress-10GBASE-T-SW-Datasheet


回波损耗

完整的编程接口

编程接口把以太网发射机测试应用与高级自动化层无缝整合,如Visual Basic、MicrosoftNet、C#、C++、Python或Web应用。您可以控制在本地或远程计算机上运行的TekExpress应用的状态。

编程实例位于应用实例文件夹中。

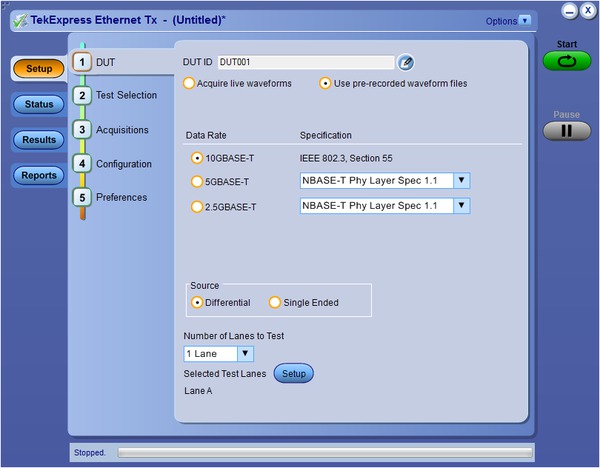

预录波形

预录波形支持为客户提供了一个选项,在没有示波器时可以使用预录的波形。这一功能可以在多个位置共享波形,最终用户不必再一直依赖使用示波器。


TekXpress-10GBASE-T-SW-Datasheet


预录波形

技术数据

10GBASE-T测量

根据IEEE802.3-2012标准执行下述测试。被测器件(DUT)必须能够提供IEEE802.3-2012 第55.5.2款指明的测试模式信号。

测量 标准基准和测试模式
最大输出衰落 IEEE802.3-2012 第55.5.3.1款
发射机定时抖动 – 主 IEEE802.3-2012 第55.5.3.3款
发送时钟频率 IEEE802.3-2012 第55.5.3.5款
发射机定时抖动 – 从 IEEE802.3-2012 第55.5.3.3款
发射机线性度 IEEE802.3-2012第55.5.3.2款
发射机功率频谱密度(PSD)和功率 IEEE802.3-2012 第55.5.3.4款
回波损耗 IEEE802.3-2012 第55.8.2.1款
2.5GBASE-T 和 5GBASE-T 测量(需要 NBASET 选项)

根据 IEEE802.3bz/D3.3 标准草案执行下述测试。被测器件 (DUT) 必须能够提供 IEEE802.3bz/D3.3 第 126.5.2 款指明的测试模式信号。

测量 测试模式
最大输出衰落IEEE80.bz/D3.3 第 126.5.3.1 款
发射机定时抖动 – 主控IEEE80.bz/D3.3 第 126.5.3.3 款
发送时钟频率IEEE80.bz/D3.3 第 126.5.3.5 款
发射机定时抖动 – 从属IEEE80.bz/D3.3 第 126.5.3.3 款
发射机非线性失真IEEE80.bz/D3.3 第 126.5.3.2 款
发射机功率频谱密度 (PSD) 和功率IEEE80.bz/D3.3 第 126.5.3.4 款
回波损耗IEEE80.bz/D3.3 第 126.8.2.1 款
NBASE-T 测量(需要 NBASET 选项)

根据 NBASE-T 物理层规范执行下述测试。被测器件 (DUT) 必须能够提供 NBASE-T 物理层规范第 1.1 版第 2.9 款指明的测试模式信号。

测量 测试模式
最大输出衰落第 55.5.3.1 款,测试模式 6
发射机定时抖动 – 主控第 55.5.3.3 款,测试模式 2
发送时钟频率第 55.5.3.5 款,测试模式 2
发射机定时抖动 – 从属第 55.5.3.3 款,测试模式 1 和模式 3
发射机非线性失真第 55.5.3.2 款,测试模式 4,音调 1-5
发射机功率频谱密度 (PSD) 和功率第 55.5.3.4 款,测试模式 5
回波损耗第 55.8.2.1 款,测试模式 5
