RSA2203A • RSA2208A

实时频谱分析仪
泰克对于本技术资料上的产品不再有售。

在线阅读:

主要特点和优点

  • 实时频谱分析仪,可以无缝地捕获扫频分析仪不可能捕获的随时间变化的、瞬时或周期RF 信号
  • 时间相关的多个视图,同时查看时域、频域和调制域,更好地、以独特的方式理解信号特点
  • 频谱图可以揭示测量期间RF 信号频率和幅度特点,而扫频分析仪则不可能做到这一点
  • 扫频分析仪模式,在更宽的跨度内进行分析
  • 内置解调功能,增强AM、FM、PM和脉冲式信号分析能力

应用

  • 模拟信号质量分析
  • 理解测量期间频率和频谱占用特点
  • 捕获和检定不想要的信号、未知信号或干扰信号
  • 测量设备/ 系统设计或运行诊断测量解决难检的EMI 问题
  • VCO/ 合成器设计、RFID 设备检定、通用数字调制矢量信号分析、频谱监测、雷达测量

触发、捕获和分析RF 信号

查看频率和幅度随时间变化

与以前的扫频分析仪相比,您可以更全面、更迅速地检定设备、系统或信号,更快地确定问题和解决问题。泰克RSA2200A 系列实时频谱分析仪可以一次无缝捕获和存储一段RF 频率,捕获许多扫频分析仪上看不到的信号。一旦捕实时频谱分析仪RSA2200A 系列获了信号,可以在时间相关的频域、时域和调制域中同时查看和分析信号。RSA系列仪器不仅包括实时频谱分析仪快速信号捕获、存储和调制分析功能,还包括扫频分析仪的功能和操作能力,可以在一个集成式、便于携带的设备中,查看非常宽的频率跨度。

Thumbnail

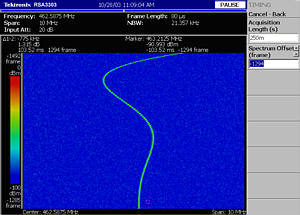

RSA 系列频域图以独特的方式显示频率变化/ 稳定性、频谱占用、脉冲信号定时、功率变化等随时间变化的信号特点。本页中的实例说明了发射设备的频率稳定特点。

Thumbnail

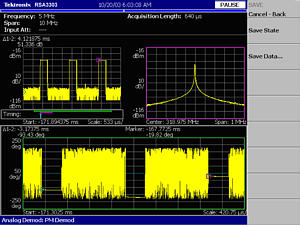

时间相关的多域视图可以从全新的角度查看设计或运行问题及可能的解决方案。本页中的实例包括AM 调制脉冲信号的频域、时域和调制域视图,其中在调制域中测量了脉冲到脉冲的相位变化

性能选择:RSA2200A 系列实时频谱分析仪

RSA 型号频率 范围存储深度调制分析实时捕捉 带宽触发模式
2203A10 MHz – 3 GHz, DC to 3 GHz (选项 05)512 k样点AM, FM (ASK, FSK), PM10 MHzIF 电平
2208A10 MHz – 8 GHz, DC to 8 GHz (选项 05)512 k样点AM, FM (ASK, FSK), PM10 MHzIF 电平

特性

频率

频率 范围

RSA2203ARSA2208A
10 MHz – 3 GHz10 MHz – 8 GHz
选项 05: DC – 3 GHz选项 05: DC – 8 GHz

频率 老化

RSA2203ARSA2208A
±2 x 10–6 / year ±2 x 10–6 / year
选项10: ±1 x 10–7 / year选项10: ±1 x10–7 / year

频率 稳定性

RSA2203ARSA2208A
2 x 10–6 (10 °C to 40 °C) 2 x 10–6 (10 °C to 40 °C)
选项10: 1 x 10–7 (10 °C to 40 °C) 选项10: 1 x 10–7  (10 °C to 40 °C)

整体 参考 频率 误差

RSA2203ARSA2208A
4 x 10–64 x 10–6
选项10: 2 x 10–7选项10: 2 x 10–7

标记 频率 读数 精度 - ± (RE*1 × MF*2 + 0.001 ×跨度+ RFM*3 ) Hz.

载 频率 测量 精度 -RSA2203A和RSA2208A 在跨度1 × CF*4 + RFM*3. 分辨率 Setting = 1 mHz to 1 MHz.At 2 GHz ±4.01 kHz.At 5 GHz ±10.01 kHz.At 7 GHz ±14.01 kHz.RSA2203A 选项 10, RSA2208A 选项 10 At spans ≤10 MHz for RSA2200A 选项 10, all 频率 components of the 信号 must be contained in the analysis period和span.精度:  RE × CF + RFM.  分辨率 Setting = 1 mHz to 1 MHz.At 2 GHz ±202 Hz.At 5 GHz ±502 Hz.At 7 GHz ±702 Hz.

载 频率 测量 Sensitivity - 载 Power >–40 dbfs*5 (典型值).

*1 参考 频率 误差.

*2 标记 频率 (Hz).

*3 残余 FM (Hz).

*4 CF= 载 频率.

*5 dB 相对于 全 屏幕 参考.

频率 Span

范围 - RSA2203A和RSA2208A频谱分析仪 模式50 Hz to 3 GHz,  (开始 频率 ≥20 MHz).50 Hz to 20 MHz, (Stop 频率

分辨率 -

精度 - ±0.1% of Span.

分辨率 带宽

范围 - 1 Hz to 10 MHz, automatically selected or user defined.

精度 - Within 6.0% ±0.1%.

形状特点 - 高斯,

噪声 带宽 -

范围 - 313.18 mHz to 400.87 kHz

精度 - ±0.1%

FFT 性能

每帧样点数量 - 64 to 8192  (65536 样点/frame, 扩展 分辨率).

Window 型号 - Rectangular, Parzen, Welch, Sine-Lobe, Hanning, Sine-Cubed, Sine-To-The-4th, Hamming, Blackman, Rosenfield, Blackman-Harris 3A, Blackman-Harris 3B, Blackman-Harris 4A, Blackman-Harris 4B, FlatTop.

稳定性

噪声 边带, dBc/Hz

At 1 GHz CF

RSA2203A,

RSA2208A

偏置规范典型值
1 kHz≤–99≤–102
10 kHz≤–105≤–108
20 kHz≤–105≤–108
30 kHz≤–105≤–108
100 kHz≤–112≤–115
1 MHz≤–130≤–133
5 MHz≤–132≤–135
7 MHz≤–133≤–136
At 2 GHz CF

RSA2203A,

RSA2208A

偏置规范典型值
1 kHz≤–95≤–98
10 kHz≤–104≤–107
20 kHz≤–105≤–108
30 kHz≤–105≤–108
100 kHz≤–112≤–115
1 MHz≤–130≤–133
5 MHz≤–132≤–135
7 MHz≤–132≤–135
At 6 GHz CFRSA2208A
偏置规范典型值
1 kHz≤–87≤–90
10 kHz≤–103≤–106
20 kHz≤–105≤–108
30 kHz≤–105≤–108
100 kHz≤–111≤–114
1 MHz≤–128≤–131
5 MHz≤–129≤–132
7 MHz≤–130≤–133

残余 FM at 1 kHz R带宽 - RSA2203A和RSA2208A – 10 Hzp-p; 2 Hzp-p(选项 10).

Time Domain

Trace Point 范围 -  Span >50 Hz, 64 – 240001 (R带宽 mode), 18 – 240001 (FFT mode).Span = 0 Hz (Time和De调制模式).RSA2203A和RSA2208A –IQ Data Pairs: 1024 to 512000; Power vs. Time: 1 to 512000.

Triggers

RSA2203A和RSA2208A – Free run, single, 额外的, IF 电平 (10 MHz 带宽).

Amplitude 规范s

测量 范围

显示平均噪声 电平 to max safe 输入.

输入 Attenuator 范围

RSA2203A, RSA2208A - 0 – 50 dB, 10 dB steps.

最大安全 输入 电平

平均持续 - +30 dBm (RF ATT ≥ 10 dB).

峰值脉冲功率 - +30 dBm (RF ATT ≥ 10 dB).

DC - RSA2203A, RSA2208A – ±0 .2 V (CF ≥20 MHz); ±5 V DC – 20 MHz (选项 05).

杂散响应

三阶互调失真- 100 MHz – 3 GHz:RSA2203A, RSA2208A:

Other 输入-相关的 Spurious - > 30 kHz 偏置 – 70 dBc (Span = 2 MHz, 参考电平 = 0 dBm, R带宽=50 kHz, 信号 电平 = –5 dBm, 任意中心频率).

Non-输入-相关的 Spurious - (参考= –30 dBm, R带宽 = 100 kHz,跨度3 GHz)RSA2203A:1 MHz - 20 MHz (选项 05): –93 dBm20 MHz - 3 GHz: –90 dBm.RSA2208A:1 MHz - 20 MHz (选项 05): –93 dBm.20 MHz - 3.5 GHz: –90 dBm.3.5 GHz - 8 GHz: –85 dBm.

1 dB 增益压缩

RSA2203A, RSA2208A - +0 dBm (RF ATT = 0 dB, 2 GHz).

显示ed Average 噪声 电平 (DANL)

频率

RSA2203A,

RSA2208A

Spec, dBm/Hz

RSA2203A,

RSA2208A

典型值, dBm/Hz,

With Preamp

1 kHz – 10 kHz–144*1N/A
10 kHz – 10 MHz–150*1N/A
10 MHz – 100 MHz–148N/A
100 MHz – 1 GHz–148–164
1 GHz – 2 GHz–148–164
2 GHz – 3 GHz–147–153
3 GHz – 5 GHz–142*2N/A
5 GHz – 8 GHz–142*2N/A

Log 显示 范围 - 10 μdB/div to 10 dB/div.

线性 显示 标度- 10 divisions.

线性 显示 Units - dBm, dBμV, V, Watts + Hz for FM Demod, Degrees for PM Demod.

标记 读数 分辨率, Log - 0.01 dB.

标记 读数 分辨率, 线性 - 0.001 μV.

频响

RSA2203A, RSA2208A

频率 范围

规范,

dB

典型值,

dB



100 Hz – 20 MHz*1± 0.5± 0.3
10 MHz – 3 GHz± 1.2± 0.5
3.0 GHz – 3.5 GHz*2± 1.7± 0.5
3.5 GHz – 6.5 GHz*2± 1.7± 1.0
5 GHz – 8 GHz*2± 1.7± 1.0

输入衰减切换不稳定性(在 50 MHz) -

绝对幅度不确定性

At 参考 Setting - ±0.5 dB (RF) at 50 MHz CF, –20 dBm 信号, 0 dB ATT, 20 °C to 30 °C; ±0.3 (基带) (选项 05) at 10 MHz CF, –20 dBm 信号, 0 dB ATT, 20 °C to 30 °C.

Overall Amplitude 精度 - ±0.7 dB (RF) + 频率 Response.

RF 输入 VSWR

频率 范围

VSWR, at 10dB RF Attenuation

典型值, dB

300 kHz – 10 MHz*1
10 MHz – 3 GHz
3 GHz – 8 GHz

*1 RSA2203A or RSA2208A 选项 05 only.

*2 RSA2208A only.

分辨率 带宽 切换 不确定性

1 Hz to 10 MHz - ± 0.05 dB.

参考 电平

范围 -  –51 to +30 dBm.

分辨率 - 1 dB.

精度 - ±0.2 dB (–10 dBm to –50 dBm) at 50 MHz.

显示 标度Fidelity

对数标度(最大累积),> 0 dB – 50 dB -

线性 标度- ±2% of 参考 电平.

线性 to Log 标度切换 不确定性 -0.05%.

Amplitude 参考 输出 - –20 dBm, 50 MHz, internally switched to 输入.

Seamless Capture和Processing

存储器 深度 (样点) - RSA2203A和RSA2208A:  512 k样点.

存储器 深度 (time) - RSA2203A和RSA2208A

跨度取样速率记录时间频谱帧时间
20 MHz (基带)25.6 MS/s0.02 s40 μs
10 MHz12.8 MS/s0.04 s80 μs
5 MHz6.4 MS/s0.08 s160 μs
2 MHz3.2 MS/s0.16 s320 μs
1 MHz1.6 MS/s0.32 s640 μs
500 kHz800 kS/s0.64 s1.280 ms
200 kHz320 kS/s1.6 s3.2 ms
100 kHz160 kS/s3.2 s6.4 ms
50 kHz80 kS/s6.4 s12.8 ms
20 kHz32 kS/s16 s32 ms
10 kHz16 kS/s32 s64 ms
5 kHz8 kS/s64 s128 ms
2 kHz3.2 kS/s160 s320 ms
1 kHz1.6 kS/s320 s640 ms
500 Hz800 S/s640 s1.28 s
200 Hz320 S/s1600 s3.2 s
100 Hz160 S/s3200 s6.4 s

实时捕捉 带宽 (seamless data capture) -RSA2203A和RSA2208A:  10 MHz (RF); 20 MHz, DC – 20 MHz (基带 (选项05)).

Data 样点 per Frame (Real-time S/A Mode) -1024

Block Size (number of frames) -RSA2203A和RSA2208A:  1 to 500 .

Maximum A/D Sampling 瑞士和分辨率 - 51.2 MS/s, 14 bits.

测量 Speed

屏幕 Update 瑞士 - 38/s, (SA Mode, 2 MHz span, 128 point FFT).35/s, (SA Mode, 2 MHz span, 1024 point FFT).

Remote 测量 瑞士和GPIB Transfer 瑞士 -7000 样点/s at 2 MHz跨度Auto R带宽 Spectrum data.

Ethernet Transfer 瑞士 - 2.6 Mb/s  (256 Mb .IQT file transfer).

RF Center 频率 切换 Time -

Traces, 显示s, Detectors

Traces - 2 traces, 频谱分析仪 Mode.

显示s - Up to 3 time-cor相关的, user-selected 显示s from the following:  Spectrum, Spectrogram, Amplitude vs. Time, 频率 vs. Time, Phase vs. Time, IQ vs. Time.

Detector - RMS.

Trace 型号 - Normal (RMS), Average, Max Hold, Min Hold.

显示 Detection - Max, Min, Max/Min.

输入s和输出s

Front 面板

输入 - 50 Ω, type N.

Preamp Power Connector - RSA2203A和RSA2208A: LEMO 6 pin connector - Pin 1: NC; Pin 2: ID1; Pin 3: ID2; Pin 4: –12 V; Pin 5: GND; Pin 6: +12V.

Rear 面板

10 MHz 参考OUT - 50 Ω, BNC, >–3 dBm.

10 MHz 参考IN - 50 Ω, BNC, –10 dBm – +6 dBm.

EXT TRIG IN - Ext Trig. BNC, High: 1.6 to 5.0 V, Low: 0 to 0.5 V.

GPIB Interface - IEEE 488.2

TRIGGER OUT - 50 Ω, BNC, High >2.0 V, Low:

Side 面板

LAN Interface (Ethernet) - 10/100 Base-T (standard).

Serial Interface - USB 1.1, 2 ports.

VGA 输出 - VGA compatible, 15 pin DSUB.

Automated 测量s

Automated 测量s - Channel Power, ACPR, 载 to 噪声, Occupied 带宽, 载 频率, Emission 带宽, Spurious Search, CCDF, dB/Hz Mkr, dBc/Hz Mkr.

Preamplifier (RSA2200A Series 选项 2A 额外的)

频率 范围 - 100 MHz – 3 GHz.

Gain - 20 dB.

噪声 Figure - 6.5 dB at 2 GHz.

调制分析

FM (may be used to evaluate FSK 信号s)

Minimum 输入 电平 -–40 dBfs*1, 典型值.

范围 - 0.8 Hz to 12.8 MHz.

精度 - ± 1% of跨度(信号 at center 屏幕, 输入 电平 –10 dBfs).

AM (may be used to evaluate ASK 信号s)

Minimum 输入 电平 - –40 dBfs, 典型值

精度 - ±2 % (信号 at center 屏幕, 输入 电平 –10 dBfs, 10 % to 60 % 调制 深度).

PM

Minimum 输入 电平 - –40 dBfs, 典型值.

精度 -  ±3°, (信号 at center 屏幕, 输入 电平 –10 dBfs).

PM Scale, Max, Min - ± 180°.

*1 dB 相对于 全 屏幕 参考.

通用规范

Temperature - Operating: +10 °C to +40 °C.Storage: –20 °C to +60 °C.

Warm-up Time - 20 min.

Safety和EMI Compatibility - UL 61010B-1; CSA C22.2 No.1010.1.EC Council Low Voltage Directive (LVD) 73/23/EEC, amended by 93/68/EEC.EC Council EMC Directive 89/336/EEC, amended by 93/68/EEC.

Power Requirements - 100 VAC to 240 VAC, 47 Hz to 63 Hz.

Power Consumption - 350 VA max.

Data Storage - Internal HDD (20 GB), USB port, Floppy Disk drive.

Weight, without options - 19 kg.

Dimensions - 215 mm (H) x 425 mm (D) x 425 mm (W) without bumpers和feet.238 mm (H) x 470 mm (D) x 445 mm (W) with bumpers和feet.

校准 间隔 - 1 year.

保修 - 1 year.
