泰克 I3C 协议触发和解码分析软件

更多信息:

在线阅读:

泰克 I3C 软件在泰克 DPO/MSO5000、DPO7000 和 DPO/DSA/MSO70000 系列示波器上运行。I3C 软件采用基于硬件的实时识别 I3C 协议的触发功能,可以对长达 125MB 的采集记录长度执行协议分析,只需按一个按钮,就可以提供杰出的 I3C 协议分析结果。

主要特点
  • I3C 协议分析功能使用示波器实时通道数据或存储的 I3C 信号
  • 强大的实时识别 I3C 协议的基于硬件的触发功能
  • 以 I3C 帧格式、SDR、DDR、TSL 和 TSP 格式显示解码后的数据
  • 在示波器画面中把协议解码包与波形关联起来
  • 根据 I3C 规范规定检查错误状态
  • 协议视图提供每个 I3C 包的比特级信息
  • 细节视图把物理层波形与 I3C 解码包数据关联起来
  • 支持长时间数据解码,捕获更多数量的 I3C 协议事务
  • 搜索功能,定位协议事件
  • 过滤功能,查看关心的信息
  • 以 CSV 和 TXT 文件格式导出数据,管理文档
  • 报告生成

简便地进行 I3C 协议测试设置和调试

点击示波器桌面文件夹中的 PGY-I3C 图标,可以启动泰克示波器中的安装的 I3C 软件。现在用户可以同时查看和控制示波器及 PGY-I3C 软件。您可以在单次采集模式、重复模式和无采集模式下分析 I3C。在 No Acq (无采集)模式下,I3C 软件会分析示波器采集内存中的已经捕获的 I3C 信号。

I3C-Protocol-Software

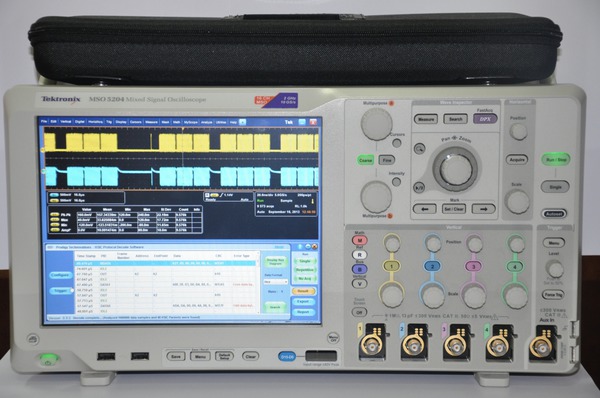

I3C 软件在 MSO5204C 示波器上运行

强大的 I3C 协议

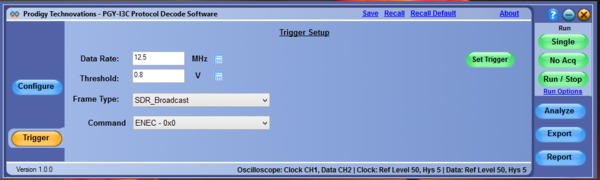

I3C 协议识别触发功能简单易用,工程师可以捕获 I3C 接口中特定事件上的 I3C 信号。

I3C-Protocol-Software

可以为不同的 SDR_Broadcast、SDR_Direct 和 SDR_message 命令设置触发。I3C 软件非常灵活,可以从任意三种帧类型中选择任意命令的组合。这种功能支持 DPO7000 和 DPO/MSO70000 系列示波器。

协议视图

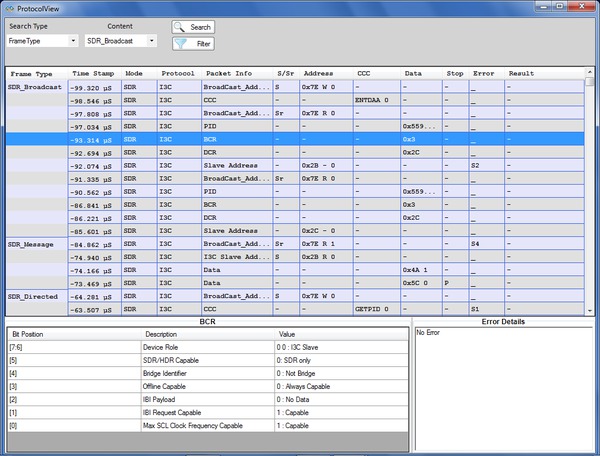

PGY-I3C 软件提供了协议视图,与所有帧内容一起列明协议活动。您可以选择任意 I3C 帧,查看比特级解码,调试协议问题。搜索和过滤功能可以把重点迅速放在特定事件上。

I3C-Protocol-Software

协议分析

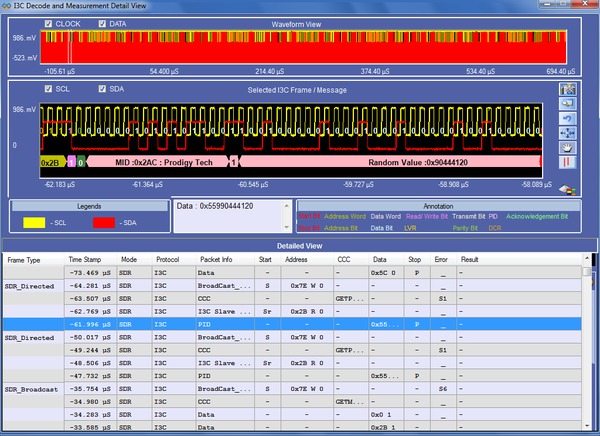

I3C 协议软件中的细节视图可以把协议活动与物理层波形关联起来。细节视图中的总线图显示了协议包内容。解码后的比特级信息叠加在波形上,把包级信息与波形关联起来。

I3C-Protocol-Software

报告生成

I3C 协议触发和解码分析软件异常灵活,可以用 TXT 和 CSV 文件格式导出解码数据。报告生成功能可以有不同的波形图像,包括在 pdf 格式的报告中增加示波器截图。可以在报告中增加报告抬头、备注和测试属性。

支持的泰克示波器

  • DPO/MSO5000C 系列;DPO7000C 系列; DPO/MSO/DSA 70000C 系列
