TDS/DPO/DSA Series

UWB 分析软件

更多信息:

在线阅读:

主要特点和优点

  • 在高达200 M记录长度里,利用时间选通和包查找程序,在存在其它业务时分析特定信号
  • 高达20 GHz 的功率谱密度曲线,测量信号功率相对于频率的分布情况
  • 基于自动检测到的数据速率,提供QPSK和DCM的星座图及EVM测试
  • 高达20 GHz 的三维频谱图,分析复杂的宽带信号的频率和幅度如何随时间变化
  • 使用光标把幅度对时间画面与频率对时间画面关联起来,实现频域与时域相关分析
  • 直接从WiMedia RF波形中自动检测全部10 个时间频率代码和全部8 个数据速率,简便地进行设置和分析数字下变频、解调和分析全部6 个WiMedia 频段组
  • 基于自动检测到的数据速率,提供QPSK和DCM的星座图及EVM测试
  • 从一个波形中对同一频段组中的所有频段执行邻道功率比测量
  • 使用Test All功能,迅速完成分析、记录结果及导出MB-OFDM 调制波形文件等操作

应用

超宽带通信、超宽带雷达和串行数据

  • WiMedia
  • 认证无线USB
  • 超宽带雷达
  • WiNet
  • 超宽带蓝牙
  • 高速串行数据

为高性能实时示波器提供的简便易用的超宽带频谱分析软件

现代超宽带RF和电信号的频率和频谱密度会随着时间变化。对这些复杂的信号做分析和一致性测试要求的实时带宽和捕获时间要高于基于频谱分析仪的采集技术。DPX 和Pinpoint 触发可以帮助您发现和捕获这些信号的时间和幅度的变化。泰克超宽带实时频谱图涵盖了仪器的全部单次捕获带宽,可以从单次捕获的记录中显示超宽带信号行为随时间的变化。

可以在捕获的记录上进行分析,而且在全部4条通道上在50 GS/s的采样率下提供高达200 M 的记录长度。它具有时间选通和包查找程序等功能。使用这些功能可以分析在时间、功率谱或频率上区别于其它业务信号的预期信号。通过一次50 GS/s 采集,可以捕获高达20 GHz的功率谱密度。同时使用5 MHz 的分辨率带宽分析采集数据,获得用户熟悉的与频谱分析仪类似的显示画面。

Thumbnail

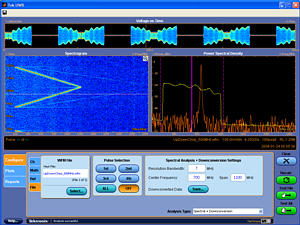

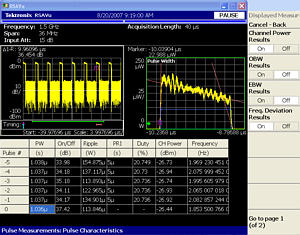

Spectral + Down Conversion Analysis Mode: Ultra-Wideband Radar LFM “Chirp”

超宽带分析类型

WiMedia MB-OFDM

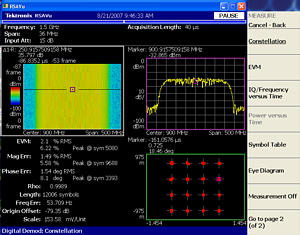

对于WiMedia超宽带无线电,泰克UWB远远不止用于通用解调功能。通过自动从RF 波形中读取数字信息,泰克UWB能:确定使用哪种解调方法、是否通过测试极限及显示星座图类型。它从RF 内容中逐包进行检测和分析,大大简化了设置,加快了分析和一致性测试速度。

它在全部6 个频段组 (3.1 GHz - 10.6GHz) 中,对全部10 个时间频率代码(跳频模式)及全部8 种数据速率执行分析。它在可选的时间门限内部,使用每个包中的导频音校正R F 通道。它使用WiMedia 为关键的一致性测量所确定的方法,逐包分析RF 信号质量指标,包括EVM (误差矢量幅度)、频谱模板测试和ACPR (邻道功率比)。

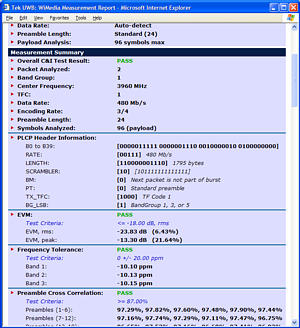

它所记录的每项分析的调制结果,能简便地导出。结果中包括: 测试时间、通道、被分析的是参考波形还是波形文件、被分析的是记录中的哪个特定包、该包中被分析的数据符号数量、被分析的RF信号的频段组、信号的时间频率代码、EVM和EVM 峰值。另外还记录频段组内部6个ACPR 测试的结果及频段组内部频谱测试超限数量。此外还记录示波器单次捕获带宽中(如DC- 20 GHz)频段组外部的频谱模板超限信息。

Thumbnail

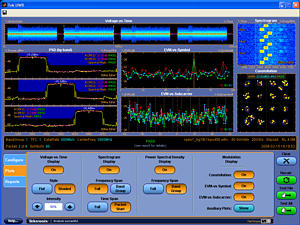

超宽带无线电:在一个简便易用的触摸屏上,获得时域、频域和调制域信息。

按示波器采样率确定的最大实时频率跨度
采样率 实时频率跨度
50 GS/s20 GHz
40 GS/s16 GHz
25 GS/s10 GHz
20 GS/s8 GHz

特点

频段组、频段和频率跨度

在14 GHz以上带宽的TDS/DPO/DSA示波器上,泰克UWB 能准确测量全部6 个WiMedia 频段组。频段组1只要求最低7GHz 的实时带宽。示波器支持的频段组由频谱组内最大频率及75% 的示波器-3 db 带宽确定。X 频段和Ku 频段要求超过16 GHz 的实时带宽。30 ps 跳变时间的串行数据要求20 GHz 的实时带宽。

支持全部6个WiMedia频段组、全部10个时间频率代码(TFC)和全部8 种WiMedia数据速率的测量指标

  • 误差矢量幅度的峰值和RMS 值,单位为%和db
  • 依照所使用的TFC,测量每个频段组中的邻道功率比ACPR12, ACPR13, ACPR2, ACPR23, ACPR31, ACPR32
  • 在特定的采集、时间门限或包的情况下,根据包内WiMedia 频段测量的功率谱密度
  • 在频段组内的各个频段进行频谱模板测试
  • 在频段组外的整个示波器实时带宽内进行频谱模板测试
模板和指标一致性测试 (通过/ 未通过)
  • 根据包的数据速率进行的EVM 极限测试
  • 全部6个频段组邻道功率比测试ACPR12, ACPR13, ACPR21, ACPR23, ACPR31, ACPR32
  • 根据频段组内部的频段进行的频谱模板测试
