I-V 波形记录器软件

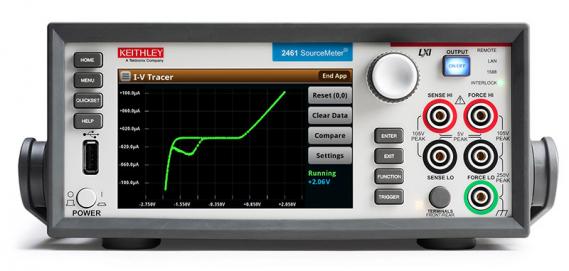

Keithley I-V 波形记录器软件采用图形 2400 系列 SourceMeter® 源测量单元 (SMU) 仪器的独特触摸屏界面,重新创建了熟悉的两端器件 I-V 波形记录器 用户体验。将 I-V 波形记录器软件添加到 SourceMeter 仪器后,即可获得专用的用户界面,通过电流和电压两个方面跟踪器件的特征。I-V 记录器可兼容各类仪器,从而能够利用每个源测量单元的全部功能,包括使用 2461 双高速数字化仪执行 AC 极性、脉冲 DC 和标准 DC 极性跟踪。

尽管工程师可以使用 I-V 记录器执行二极管的故障分析和参数检定,但需要更先进的 I-V 波形记录器配置 以测试 MOSFET、IGBT 和其他高功率设备。


下载免费试用软件

基本价格
US $1,680 - US $5,610
Keithley I-V 记录器软件

使用 IV 波形记录器软件提高实验室效率

享有传统波形记录器功能,同时为各个工程师配备自己的 I-V 波形记录器,而不是将资源集中到共用的过时共享设备中。Keithley SourceMeter 仪器具有高度的便携性,可轻松安装在笔记本电脑和数字万用表 (DMM) 旁的工作台上。安装 Keithley I-V 波形记录器软件后,只需单击一下鼠标,即可保留具有波形记录器功能的 Keithley SourceMeter 仪器的完整发射、接收和测量功能。现代化界面支持以截屏或 CSV 格式轻松导出波形。

IV 波形记录器软件界面可实现精确扫描

使用前面板旋钮可以实时控制 I-V 曲线,响应转动速度并在开合和缩放图形时进行动态调整。在同一张图形中,在加速通过可预测部分的同时,提高对曲线异常(如二极管的击穿和导通行为)的审查,而无需忽略数据。

熟悉的波形记录器功能

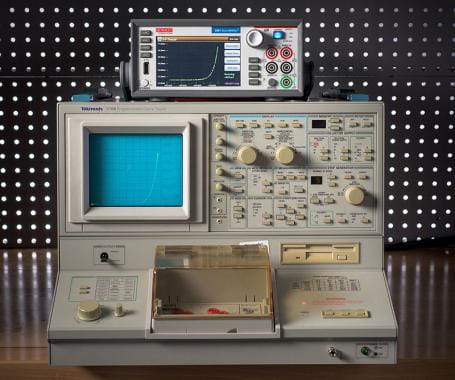

采用 Keithley SourceMeter 仪器的 I-V 记录器在功能上作为 576 和 370A 等泰克经典款波形记录器的延续产品,是直接控制波形记录器的新型替代产品。只需添加简单的桌面解决方案,而不必再为老旧波形记录器找寻昂贵的维修零件或更换部件。

支持的仪器

仪器类型 型号 KickStart 应用程序
SMU 仪器 2450、2460、2461、2470 I-V 记录器应用

泰克软件简介

型号 Product 说明 类型 报价
KICKSTARTNL-ACT1 KickStart IV 记录器应用(1 个许可证) 节点锁定许可证,用于将 I-V 记录器应用软件发布至 1 台仪器(用于安装许可证的 KickStart 软件) 永久 US $1,680
配置和报价
KICKSTARTNL-ACT3 KickStart IV 记录器应用(3 个许可证) 节点锁定许可证,用于将 I-V 记录器应用软件发布至 3 台仪器(用于安装许可证的 KickStart 软件) 永久 US $4,480
配置和报价
KICKSTARTNL-ACT5 KickStart IV 记录器应用(5 个许可证) 节点锁定许可证,用于将 I-V 记录器应用软件发布至 5 台仪器(用于安装许可证的 KickStart 软件) 永久 US $5,610
配置和报价

故障分析

半导体器件的故障分析需要精确控制和即时结果。器件供压过高可能会破坏指出故障根源的敏感证据。使用 I-V 记录器可以直接控制输出电平,缓慢上升到 I-V 曲线异常,然后无缝过渡到该行为中,源输出的最小分辨率为 500 nV 或 500 fA。

教育

长期以来,波形记录器一直被视为工程教学的必备工具,因为可方便学生将学习的知识直接应用到电气设备上。采用 Keithley SourceMeter 仪器的 I-V 波形记录器软件可提供同样的优势,能够为学生提供实时直接控制,使他们可以进行实验并巩固对各种电子产品的理解。

同时,您还可以在实验室练习中使用 SourceMeter 仪器的强大功能,包括高灵敏电流表、精密电压和电流源以及电子负载等。为学生提供所需的最新现代化设备体验。

Keithley 2400 Graphical SMU
