2601B-PULSE 10 µs 脉冲发生器/SMU

System SourceMeter®10 µs 脉冲发生器/源测量单元 (SMU) 仪器将高电流/高速脉冲发生器的功能与传统 SMU 的测量及全部功能集于一台仪器中。其优异的 10 A @ 10 V 快达10 μs 脉冲宽度和全 1 MS/s 数字化功能极大地提升了从台式检定到高度自动化脉冲式 I-V 生产测试等应用的效率。

基本价格
US $13,000
购买/报价 有问题?现在就聊
通道数

1 台脉冲发生器/1 台 SMU

脉冲发生器 V/I 范围

1 μA - 10 A
1 μV - 10 V

SMU V/I 范围

100 fA - 10 A
100 nV - 40 V

精度

脉冲发生器:0.05%
SMU:0.015%

最大速度

1 M 个读数/秒

2601B-Pulse SourceMeter

无需手动脉冲调整即可实现高脉冲保真度

通过 2601B-PULSE 控制回路系统,高达 3μH 的负载变化无需手动调整,从而确保在任何电流水平(最高 10 安培)下输出 10 μs 至 500 μs 脉冲时,脉冲均不会出现过冲和振荡。脉冲上升时间 < 1.7 μs,确保您可以正确检定被测器件或电路。

  • 输出 10 A @ 10 V,脉冲宽度为 10 μs
  • 脉冲上升时间 <1.7μs,可轻松检定
  • 高保真脉冲输出,在任何电流水平下均无需调整
KI10A RiseTime
2601B Pulse Pulser Plus SMU

将快速脉冲发生器功能与 SMU 功能集成至一台仪器中

2601B-PULSE 在业界领先的吉时利 2601B SMU 仪器所提供的测量完整性、同步性、速度和准确性基础上新增脉冲发生器功能。

  • 通过 1 MS/s 的数字化功能,实现脉冲发生器 0.05% 的基本测量精度
  • SMU 100 nA 低电流范围与 100 fA 灵敏度
  • 后面板 BNC 连接实现电缆快速设置

嵌入式脚本和连接提供无与伦比的生产吞吐量

测试脚本处理器 (TSP®) 技术可在 SMU 仪器内嵌入和执行完整测试程序,提供业界最佳性能。TSP-Link® 技术支持扩展多达 32 个 TSP 链路节点,以创建高速、SMU-Per-Pin 并行测试(而不使用主机)。

  • 消除与 PC 之间耗时的总线通信
  • 高级数据处理和流量控制
  • 连接多达 32 个 TSP 链路节点
  • 随着测试要求变化轻松重新配置
2601B PUlse Embedded Scripting
型号 通道 最大电流源/量程 最大电压源/量程 测量分辨率(电流/电压) 电源 报价
2601B-PULSE 1 10 A 40 V 100 fA / 100 nV Pulser: 100 W instantaneous
SMU: 200 W instantaneous
US $13,000
配置和报价
价格:价格如有变更,恕不另行通知。
型号 通道 最大电流源/量程 最大电压源/量程 测量分辨率(电流/电压) 电源 报价
2601B-PULSE 1 10 A 40 V 100 fA / 100 nV Pulser: 100 W instantaneous
SMU: 200 W instantaneous
US $13,000
配置和报价
价格:价格如有变更,恕不另行通知。

ToF/LIDAR 应用的激光二极管 (VCSEL) 生产测试

2601B-PULSE 是激光二极管垂直腔表面发射激光器 (VCSEL) LIV 生产测试的理想解决方案,采用高速高精度 10μs 脉冲发生器和 SMU,可用于 VCSEL、VCSEL 阵列和激光二极管模块的电流脉冲源和电压-电流监测。SMU 提供最经济实惠的 LIV 仪器,系统同步和吞吐量高。

  • 可编程脉冲电流源可达 10 A 电流和 10 µs 脉冲宽度
  • 电压和电流测量分辨率为 100 nV 和 100 fA
  • 内置 TSP® 处理功能可减少 PC和仪器总线通信
2601B-Pulse LIDAR
2601B-Pulse Pulsed DC I-V LED Characterization

简化的 LED 脉冲式/直流 I/V 检定

2601B-PULSE 独特的电流脉冲、直流电压和电流功能可实现高速 LED 直流和脉冲 IV 检定及生产测试,具有 0.015% 的基本测量精度。对 microLED、LED 或高亮度 LED (HBLED) 执行脉冲测试可最大程度地减少自发热,并减少对测量精度的负面影响,此外,无需担心损坏被测器件。

  • 可编程电流源可达 10 A 电流和 10 µs 脉冲宽度
  • 电压和电流测量分辨率为 100 nV 和 100 fA
  • 1 M 样点/秒数字化器,用于快速采集和测量数据
  • 内置 TSP 处理功能可减少 PC 仪器总线通信

晶圆半导体测试

Keithley 2601B-PULSE 和其他系列 2600B System SourceMeter® SMU 仪器将堆架式仪器的可扩展性和灵活性与基于主机系统的集成和高吞吐量相结合,使用 TSP 和 TSP 链路技术减少制造活动和测试成本。这些仪器通常用于激光二极管、LED、晶体管等晶圆半导体测试。

  • 内置 TSP 处理功能可减少 PC 仪器总线通信
  • TSP-链路多达 32 台仪器可在 500 ns 内与其他 Keithley TSP 仪器同步
2601B-Pulse On Wafer Semiconductor Testing

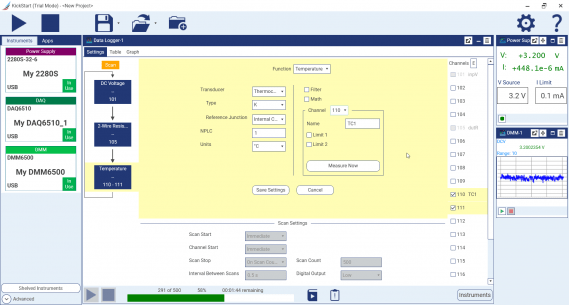

Keithley KickStart 仪器控制软件。无需编程。

使用 KickStart 轻松进行测量。 无需编程即可快速轻松地检定您的设备和材料。 以图形和表格格式显示实时结果。 导出数据表或图表,实现快速报告或在 Excel 中进行其他分析。

  • 快速创建单个或扫描脉冲测试
  • 生成电压和电流源的线性、日志、列表和双重扫描,同时提供测量
  • I-V 检定应用可支持多达 4 台源测量单元 (SMU) 仪器
  • GPIB、USB、Windows 操作系统上的以太网连接
Keithley Kickstart IV Characterization Plot
Keithley Test Script Builder

免费脚本开发环境可最大限度地提高仪器性能

Test Script Builder (TSB) 是一款软件工具,可用于简化 Keithley 的 Test Script Processor (TSP®) 所支持仪器测试脚本的构建过程。

  • 收发仪器的命令和响应
  • 创建、管理和运行用户脚本
  • 调试脚本
  • 导入工厂脚本进行查看或编辑并转换为用户脚本

下载 TSB 软件

附件 2600-BAN
产品技术资料 描述
香蕉插头接口电缆
附件 2600-KIT
产品技术资料 描述
2600 系列螺丝端子连接器套件
附件 2600-TLINK
产品技术资料 描述
2600 系列触发 I/O 至 TLINK 接口电缆
附件 4299-1
产品技术资料 描述
重载机架安装套件 2600 系列单单元
附件 4299-2
产品技术资料 描述
适用于两台仪器的重型机架安装套件
附件 7007-1
产品技术资料 描述
屏蔽式 GPIB 电缆,1 米(3.2 英尺)
附件 7007-2
产品技术资料 描述
屏蔽式 GPIB 电缆,2 米(6.5 英尺)
附件 7078-TRX-GND
产品技术资料 描述
3 槽三芯同轴插头至 BNC 适配器(防护已去除)
附件 8101-4TRX
产品技术资料 描述
4 针晶体管夹具
附件 8606
产品技术资料 描述
模块化探头套件
附件 KPCI-488LPA
产品技术资料 描述
低矮型 IEEE-488 接口板
附件 KUSB-488B
产品技术资料 描述
IEEE-488.2 USB-GPIB 接口适配器
产品技术资料 附件 描述
视图 产品技术资料 2600-BAN 香蕉插头接口电缆
视图 产品技术资料 2600-KIT 2600 系列螺丝端子连接器套件
视图 产品技术资料 2600-TLINK 2600 系列触发 I/O 至 TLINK 接口电缆
视图 产品技术资料 4299-1 重载机架安装套件 2600 系列单单元
视图 产品技术资料 4299-2 适用于两台仪器的重型机架安装套件
视图 产品技术资料 7007-1 屏蔽式 GPIB 电缆,1 米(3.2 英尺)
视图 产品技术资料 7007-2 屏蔽式 GPIB 电缆,2 米(6.5 英尺)
视图 产品技术资料 7078-TRX-GND 3 槽三芯同轴插头至 BNC 适配器(防护已去除)
视图 产品技术资料 8101-4TRX 4 针晶体管夹具
视图 产品技术资料 8606 模块化探头套件
视图 产品技术资料 KPCI-488LPA 低矮型 IEEE-488 接口板
视图 产品技术资料 KUSB-488B IEEE-488.2 USB-GPIB 接口适配器
Model 2601B-PULSE-CA1 Cable Kit
The Keithley Instruments 2601B-PULSE-CA1 50 Ω BNC-to-BNC Cable Kit is a set of four 1.2 m BNC-to-BNC cables. Two of these cables are jumpered to reduce loop inductance and are intended for making the FORCE HI and LO connections for a 4-wire …

文献编号: 077168800
Datasheet
Model 2601B-PULSE-CA2 Coaxial Cables
The Keithley Instruments 2601B-PULSE-CA2 50 Ω BNC-to-BNC Coaxial Cables accessory includes two 3 m coaxial cables. These cables are intended for connections to SENSE HI and SENSE LO. The FORCE HI and FORCE LO connections are made using the 2601B …

文献编号: 077168900
Datasheet
Model 2601B-PULSE-CA3 Cable Kit
The Keithley Instruments 2601B-PULSE-CA3 BNC-to-BNC Cable Kit includes two 3.0 m 15 Ω low-inductance cables. The 2601B-PULSE-CA3 is intended to make the FORCE HI and LO connections for a 4-wire measurement. On the end intended for connection to the …

文献编号: 077169000
Datasheet
Model 2601B-PULSE-CA1 50 Ohm BNC-to-BNC Cable Kit Instructions

This document provides information about the Keithley Instruments 2601B-PULSE-CA1 50 Ω BNC-to-BNC Cable Kit, which is a set of four 1.2 m BNC-to-BNC cables.
部件号: 077168800
用户
Model 2601B-PULSE System SourceMeter Instrument Quick Start Guide
The Model 2601B-PULSE Quick Start Guide provides unpacking instructions, describes basic connections, reviews basic operation information, and provides a quick test procedure to ensure the instrument is operational.

The Model 2601B-PULSE Quick Start Guide provides unpacking instructions, describes basic connections, reviews basic operation information, and provides a quick test procedure to ensure the instrument is operational.
部件号: 2601B-PULSE-903-01A
主要用户
Model 2601B-PULSE System SourceMeter Instrument Safety Supplement
This supplement provides you with basic installation, front panel, and rear panel information to help you start using your Keithley Instruments System SourceMeter instrument safely.

This supplement provides you with basic installation, front panel, and rear panel information to help you start using your 2601B Pulse Keithley Instruments System SourceMeter instrument safely.
部件号: 071374500
用户
Model 2601B-PULSE System SourceMeter Instrument Reference Manual
The Model 2601B-PULSE Reference Manual includes advanced operation topics, maintenance information, troubleshooting procedures, and in-depth descriptions of programming commands.


部件号: 2601B-PULSE-901-01A
主要用户
Model 2601B-PULSE-CA3 Cable Kit Instructions

These instructions provide information on the Keithley Instruments 2601B-PULSE-CA3 BNC-to-BNC Cable Kit, which includes two 3.0 m 15 Ω low-inductance cables. The 2601B-PULSE-CA3 is intended to make the FORCE HI and LO connections for a 4-wire measurement. This cable kit is intended for use with the Model 2601B-PULSE System SourceMeter instrument with the 2601B-P-INT Interlock and Cable Connector Box installed.
部件号: 077169000
用户
KickStart Instrument Control Software Version 2.3.0 (Windows 10, 8, 7 compatible)
KickStart Software for the PC enables quick test setup and data visualization when using one or more instruments. Key Features Save time by automating data collection of millions of readings. Set up a multi-instrument test with the ability to …

部件号: KICKSTART-2.3.0
应用
Test Script Builder Software Suite Version J05 (Windows 10, 8, 7, Vista Compatible)
Keithley Instruments Test Script Builder (TSB) is a software tool that simplifies building and creating test scripts. It includes built-in color coding, debugging tools, and error handling. You can use TSB to perform …

部件号: KTS-850J05
应用
Series 2600B-PULSE Firmware Image and Release Notes V1.0.1
Series 2600B-PULSE firmware image and release notes for V1.0.1.

部件号: 2600B-P-FRP-V1.0.1
固件
IVI-COM Driver for Series 2600A/2600B System SourceMeters (KE26XXA IVI-COM Driver v1.9.0.0)
New Ke26XXA IVI Driver version 1.9.0.0 for 2600A/2600B Series Models (added support for new model 2601B-PULSE).

部件号: 2600A-IVI-1.9.0
驱动程序
Pulse Testing of Laser Diodes and Vertical Cavity Surface Emitting Lasers
This white paper explores how to eliminate sources of error when pulse testing VCSELs or laser diodes and how to obtain shorter test times, more accurate results, and lower reject rates.

文献编号: 1KW-61693-0
白皮书
Testing Laser Diode Modules and VCSELs with the 2601B-PULSE SMU and KickStart Software
This application note examines the hardware and software tools that are required for testing laser diodes and vertical cavity surface emitting lasers in today's R&D labs.

文献编号: 1KW-61694-0
应用指南
Model 2601B-PULSE System SourceMeter Instruments Specifications
This document contains specifications and supplemental information for the Model 2601B-PULSE System SourceMeter Instrument. Specifications are the standards against which the 2601B-PULSE is tested. Upon leaving the factory, the 2601B-PULSE meets …

文献编号: SPEC-2601B-PULSEA
技术数据
Generating Clean 10 µs Pulses with the 2601B-PULSE System SourceMeter® Instrument
Outputting high quality current pulses for characterizing VCSELs for LIDAR or other optoelectronic devices poses many challenges.  Read this application note to learn how you can easily source current pulses as short as 10 μs and minimize device self …

文献编号: 1KW-61692-0
应用指南
Source Measure Unit (SMU) Instruments Selector Guide
This selector guide will help you determine which of Keithley's source measure unit (SMU) instruments is ideal for your testing needs.

文献编号: 1KW-61458-2
产品选择器指南
New Current Pulser / SMU Instrument Eliminates Time Consuming Manual Tuning When Outputting Pulses As Low As 10 µs
白皮书
Overcoming Source Measurement Obstacles - MPI Corporation
With VCSEL applications being a key focus market, MPI Corporation needed a source measure unit (SMU) that was well-suited for a variety of testing applications, including VCSEL testing, LIV testing, and laser diode testing.  This case study examines …

文献编号: 1KW-61698-0
成功案例
