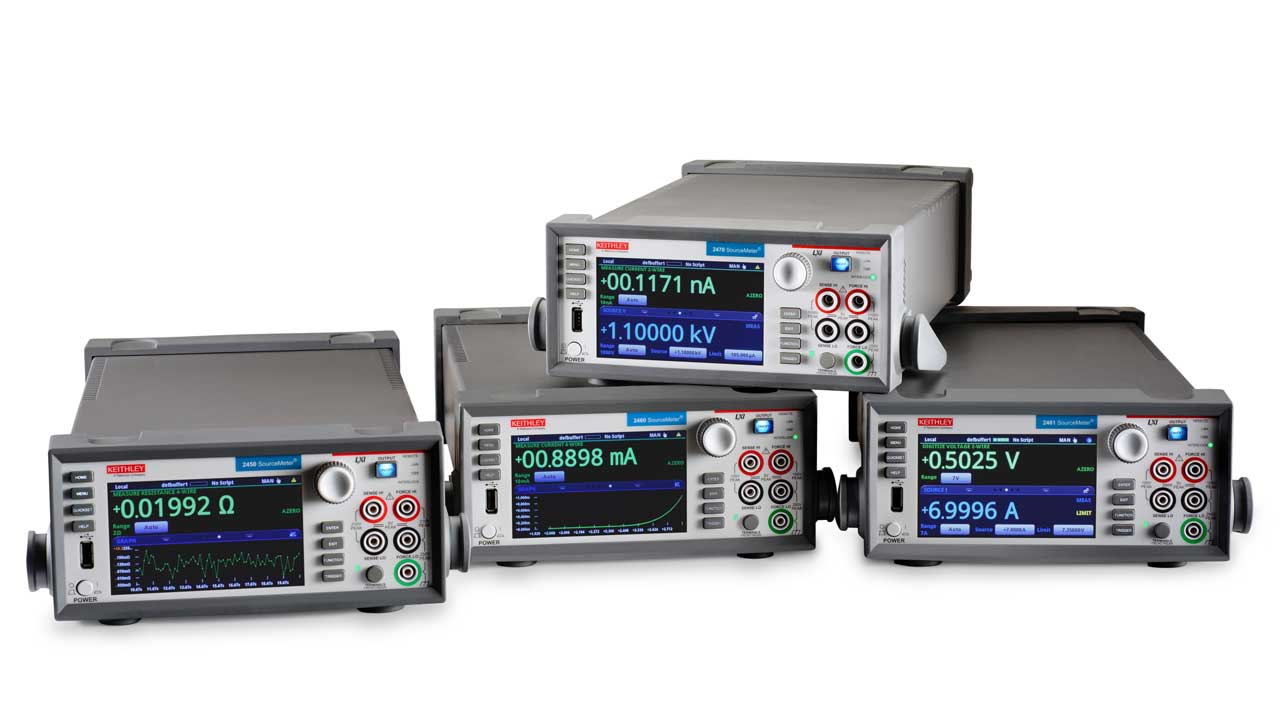

- 覆盖范围广，最高可达 105V，7A DC/7A 脉冲，100W。
- 0.012％ 基本测量精度，具有 6½ 位分辨率
- 与 KickStart 软件结合使用
联系我们
与泰克代表实时聊天。 工作时间：上午 9:00 - 下午 5:00（太平洋标准时间）。
电话
致电我们
工作时间：上午9:00-下午5:00（太平洋标准时间）
下载
下载手册、产品技术资料、软件等：
反馈
主要特性
电压规格1, 2
|
电压源 |
电压测量 3 |
||||||
|
量程 |
最大电流 |
分辨率 |
准确度 (23° ± 5°C)1 年±(% 设置 + 伏特) |
噪声 (RMS) (<10 Hz) |
分辨率 |
输入电阻 |
准确度 (23° ± 5°C)1 年±(% 读数 + 伏特) |
|
200.0000 mV |
7.35 A |
5 μV |
0.015% + 200 µV |
1 µV |
100 nV |
>10 GW |
0.012% + 200 µV |
|
2.000000 V |
7.35 A |
50 µV |
0.015% + 300 µV |
10 µV |
1 µV |
>10 GW |
0.012% + 300 µV |
|
7.000000 V |
7.35 A |
250 µV |
0.015% + 2.4 mV |
100 µV |
1 µV |
>10 GW |
0.015% + 1 mV |
|
10.00000 V |
5.25 A |
500 µV |
0.015% + 2.4 mV |
100 µV |
10 µV |
>10 GW |
0.015% + 1 mV |
|
20.00000 V |
4.20 A |
500 µV |
0.015% + 2.4 mV |
100 µV |
10 µV |
>10 GW |
0.015% + 1 mV |
|
100.0000 V |
1.05 A |
2.5 mV |
0.015% + 15 mV |
1 mV |
100 µV |
>10 GW |
0.015% + 5 mV |
电流规格 1, 2, 5
|
电压源 |
电压测量3 |
||||||
|
量程 |
最大电压 |
分辨率 |
准确度 (23° ±5°C) 41 年±(% 设置 + 安培) |
噪声 (RMS) (<10 Hz) |
分辨率 4 |
输入电阻 6 |
准确度 (23° ±5°C)1 年±(% 读数 + 安培) |
|
1.000000 μA |
105 V |
50 pA |
0.025% + 1 nA |
40 pA |
10 pA |
<100 µV |
0.025% + 700 pA |
|
10.00000 μA |
105 V |
500 pA |
0.025% + 1.5 nA |
40 pA |
10 pA |
<100 µV |
0.025% + 1 nA |
|
100.0000 μA |
105 V |
5 nA |
0.020% + 15 nA |
100 pA |
100 pA |
<100 µV |
0.020% + 10 nA |
|
1.000000 mA |
105 V |
50 nA |
0.020% + 150 nA |
1 nA |
1 nA |
<100 µV |
0.020% + 100 nA |
|
10.00000 mA |
105 V |
500 nA |
0.020% + 1.5 μA |
10 nA |
10 nA |
<100 µV |
0.020% + 1 μA |
|
100.0000 mA |
105 V |
5 μA |
0.020% + 15 μA |
100 nA |
100 nA |
<100 µV |
0.020% + 10 μA |
|
1.000000 A |
105 V |
50 μA |
0.050% + 750 μA |
5 μA |
1 μA |
<100 µV |
0.050% + 500 μA |
|
4.000000 A |
21 V |
250 μA |
0.100% + 3 mA |
25 μA |
1 μA |
<100 µV |
0.100% + 2.5 mA |
|
5.000000 A |
10.5 V |
250 μA |
0.100% + 3 mA |
25 μA |
1 μA |
<100 µV |
0.100% + 2.5 mA |
|
7.000000 A |
7.35 V |
500 μA |
0.150% + 6 mA |
125 μA |
1 μA |
<100 µV |
0.150% + 5 mA |
温度系数 (0°–18°C和28°–50°C)： ±(0.10 × 精度指标)/°C
- 速度 = 1 PLC。
- 所有规格都在输出开启时确保。
- Accuracies apply to 2- and 4-wire mode when properly zeroed.
- 6.5-digit 电压测量 分辨率.
- 6位半测量分辨率。
- 使用2460-KIT螺丝端子附件时确保准确度规格。
- 4线模式。
电阻测量精度(本地或源端测量) 1, 2, 3
|
量程 |
缺省分辨率 4 |
缺省测试电流 |
一般准确度(23°C ±5°C)1 年, ±(% 读数 + 欧姆) |
增强准确度 5(23°C ±5°C)1 年, ±(% 读数 + 欧姆) |
|
<2.000000 Ω6 |
1 μΩ |
用户定义 |
电压源 IACC + 测量 VACC |
测量 IACC + 测量 VACC |
|
20.00000 Ω |
10 μΩ |
100 mA |
0.05% + 0.003 Ω |
0.04% + 0.001 Ω |
|
200.0000 Ω |
100 μΩ |
10 mA |
0.05% + 0.03 Ω |
0.04% + 0.01 Ω |
|
2.000000 kΩ |
1 mΩ |
1 mA |
0.05% + 0.3 Ω |
0.04% + 0.1 Ω |
|
20.00000 kΩ |
10 mΩ |
100 μA |
0.05% + 3 Ω |
0.04% + 1 Ω |
|
200.0000 kΩ |
100 mΩ |
10 μA |
0.05% + 30 Ω |
0.05% + 10 Ω |
|
2.000000 mΩ |
1 W |
10 μA |
0.06% + 100 Ω |
0.06% + 50 Ω |
|
20.00000 mΩ |
10 Ω |
1 μA |
0.14% + 1000 Ω |
0.12% + 500 Ω |
|
>20.0000 mΩ6 |
— |
User defined |
电压源 IACC + 测量 VACC |
测量 IACC + 测量 VACC |
温度系数 (0°–18°C和28°–50°C)： ±(0.10 ×精度指标)/°C
源电流、测量电阻模式：
整体不确定性 = I源准确度 + V测量准确度 (4线远端测量)
源电压、测量电阻模式：
整体不确定性= V源准确度 + I测量准确度 (4线远端测量)
- 速度 = 1 PLC。
- 所有规格都在输出开启时确保。
- 正确归零后，准确度适用于2线和4线模式。 10. 6位半测量分辨率。
- 6位半测量分辨率。
- 支持源回读。偏移补偿开启。
- 仅源电流测量电阻或源电压测量电阻。
其他特性
最大输出功率 — 100W, 4象限源或阱操作。
源限幅： — V源：±7.35V (≤7A量程), ±10.5V (≤5A量程), ±21V (≤4A量程), ±105V ( ≤1A量程)
I源：±7.35A (≤7V量程), ±5.25mA (≤10V量程), ±4.2A (≤20V量程), ±1.05mA (≤100V量程)
过量程 — 量程的105%，源和测量
调节 — 电压：线路：量程的0.01%，负载：量程的0.01% + 100μV。
电流：线路：量程的0.01%，负载：量程的0.01% + 100pA。
源限幅 — 电压源电流限幅：双极电流限幅设置为单一值。最小值为量程的10%。
电流源：<典型值的0.1% （1mA步长, R负载 = 10kΩ, 20V量程）。
V-限幅 / I-限幅精度 — 增量为设置的0.3%以及基本指标读数±0.02%。
过冲 — 电压源：<典型值的0.1% （满刻度步长, 电阻负载, 20V量程, 10mA I-限 幅）。
电压源: <0.1% typical (1 mA step, RLoad = 10 kΩ, 20 V 量程).
量程变化过冲 — 量程变化过冲：对100kΩ的完全电阻负载过冲, 10Hz～20MHz带宽，临近量程：<250mV，典型值。
输出建立时间 — 输出建立时间：与最终值相差0.1%所需的时间, 20V量程, 100mA I-限幅：<200μs，典型值。
最大斜率 — 最大斜率：1V/μs，100V量程，对20kΩ负载，限幅为100mA (典型值)。0.6V/μs，20V量程，对20kΩ负载， 限幅为100mA (典型值)。
过压保护 — 过压保护：用户可选择值5% ±0.5V容限。出厂缺省值=无。
电压源噪声 — 10Hz–20MHz (RMS)：<4.5mV，针对电阻负载的典型值。
共模电压 — 250V DC
共模隔离 — >1G Ω, <1000 pF.
噪声抑制(典型值)：
|
NPLC |
NMRR |
CMRR |
|
0.01 |
— |
60 dB |
|
0.1 |
— |
60 dB |
|
1 |
60 dB |
100 dB |
负载阻抗 — 一般模式：20nF，典型值 。
大电容模式 — 稳定至50μF，典型值。对于≥100μA量程，大电容模式有效。
FORCE和SENSE端之间的最大电压降：5V
测量引线最大电阻 — 1MΩ，针对额定精度。
测量输入阻抗 — >10 GΩ.
保护偏移电压 — <300 µV, 典型值
系统测量速度 1
频率为60Hz (50Hz)的读取速度(读数/秒) 典型值，脚本(TSP®)可编程
|
NPLC |
触发源 |
对内存测量 |
对GPIB/USB/LAN测量 |
对内存的源测量 |
对GPIB/USB/LAN的源测量 |
|
0.01 |
内部 |
3050 (2800) |
2800 (2500) |
1700 (1600) |
1650 (1550) |
|
0.01 |
外部 |
2300 (2100) |
2150 (2000) |
1650 (1550) |
1600 (1450) |
|
0.1 |
内部 |
540 (460) |
530 (450) |
470 (410) |
470 (400) |
|
0.1 |
外部 |
500 (420) |
500 (420) |
460 (390) |
450 (350) |
|
1.00 |
内部 |
59 (49) |
59 (49) |
58 (48) |
58 (48) |
|
1.00 |
外部 |
58 (48) |
58 (48) |
57 (48) |
57 (46) |
频率为60Hz (50Hz)的读取速度(读数/秒) 典型值，SCPI可编程
|
NPLC |
触发源 |
对内存测量 |
对GPIB/USB/LAN测量 |
对内存的源测量 |
对GPIB/USB/LAN的源测量 |
|
0.01 |
内部 |
3000 (2800) |
3000 (2790) |
1700 (1600) |
1550 (1500) |
|
0.01 |
外部 |
2330 (2150) |
2330 (2150) |
1650 (1550) |
1500 (1450) |
|
0.1 |
内部 |
540 (460) |
540 (460) |
470 (410) |
460 (400) |
|
0.1 |
外部 |
510 (430) |
510 (430) |
470 (400) |
460 (390) |
|
1.00 |
内部 |
59 (49) |
59 (49) |
58 (48) |
58 (48) |
|
1.00 |
外部 |
58 (49) |
58 (49) |
58 (48) |
58 (48) |
