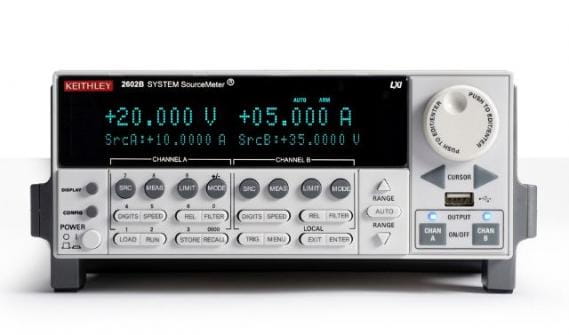

Series 2600B SourceMeter SMU

主要特性

  • 通过TSP-Link技术,实现SMU-Per-Pin并行测试
  • 完整的自动化系统解决方案
  • 在第一和第三象限,2600B系列仪器用作信号源,向负载提供 电源。在第二和第四象限,2600B系列仪器用作信号宿,内部 消耗功率。

技术指标适用的条件

本文介绍了2601B、2602B和2604B系统数字源表的技术指标和补充说明。这些技术 指标是测试2601B、2602B和2604B依据的标准。在出厂时,2601B、2602B和2604B 符合这些技术指标。补充说明和典型值不在质保范围内,适用于23°C,仅用作有 效信息。

精确技术指标适用于普通模式和高电容模式。

这些源和测量精度在下列条件下适用于数字源表CHANNEL A(2601B、2602B和2604B)或数字源表CHANNEL B(2602B和2604B)终端。
1. 23°C ±5°C,相对湿度<70%
2. 经过2小时的预热
3. 普通速度(1 NPLC)
4. 启用A/D自动调零
5. 远端检测操作或适当的归零局部操作
6. 校准周期=1年

源技术指标

电压源技术指标

电压编程精度1

量程 编程分辨率 精度(1年)
23°C ±5°C
±(% rdg. + 伏特数)
典型噪声
(峰-峰值)
0.1Hz–10Hz
100 mV 5 μV 0.02% + 250 μV 20 μV
1 V 50 μV 0.02% + 400 μV 50 μV
6 V 50 μV 0.02% + 1.8 mV 100 μV
40 V 500 μV 0.02% + 12 mV 500 μV

温度系数 (0°–18°C & 28°–50°C)2:±(0.15 × 精度指标)/°C。
仅适用于普通模式,不适用于高电容模式。
最大输出功率和源/宿极限3:每通道最大40.4W。±[email protected] ±1.0A,±[email protected] ±3.0A,四项限源或宿操作。
电压调节:线:量程的 0.01%。负载:±(量程的0.01% + 100μV)。
噪声:10Hz~20MHz:<20mV 峰-峰值(典型值),<3mV RMS(典型值),6V量程。
电流极限/柔度4: 单值设置双极电流极限(柔度)。最小值10nA。精度与电流源 相同。
过冲:典型值<±(0.1% + 10mV)。步进值=量程的10%~90%,电阻负载,最大电流 极限/柔度。
保护偏移电压:典型值 < 4mV。电流 < 10mA。

电流源技术指标

电流编程精度

量程 编程分辨率 精度(1年)
23°C ±5°C
±(% rdg. + 安培数)
典型噪声
(峰-峰值)
0.1Hz–10Hz
100 nA 2 pA 0.06% +100 pA 5 pA
1 µA 20 pA 0.03% +800 pA 25 pA
10 µA 200 pA 0.03% + 5 nA 60 pA
100 µA 2 nA 0.03% + 60 nA 3 nA
1 mA 20 nA 0.03% +300 nA 6 nA
10 mA 200 nA 0.03% + 6 µA 200 nA
100 mA 2 µA 0.03% + 30 µA 600 nA
1 A 5 20 µA 0.05% + 1.8mA 70 µA
3 A 5 20 µA 0.06% + 4 mA 150 µA
10 A 5, 6 200 µA 0.5% + 40 mA (典型值)

温度系数 (0°–18°C & 28°–50°C)7:±(0.15 × 精度指标)/°C。
最大输出功率和源/宿极限8:每通道最大40.4W。±1.01A @ ±40.0V,±3.03A @ ±6.0V,四项限源或宿操作。
电流调节:线:量程的0.01%。负载:±(量程的0.01% + 100 pA)。
电压极限/柔度9: 单值设置双极电压极限(柔度)。最小值10 mV。精度与电压源 相同。
过冲:典型值<±0.1%(步进值=量程的10%~90%,电阻负载;其他测试条件,参见 “电流源输出稳定时间”部分)。

其它电源技术指标

瞬态响应时间:当负载出现10%到90%的阶跃变化时输出恢复到0.1%的时间 <70μs。
电压源输出稳定时间:在固定量程上处理电源设置命令后达到最终值0.1%所需的 时间。
100mV,1V量程:典型值<50μs
6V量程:典型值<100μs
40V量程10:典型值<150μs
电流源输出稳定时间:在固定量程上处理电源设置命令后达到最终值0.1%所需的 时间。下列值适用于Iout × Rload = 1V,除非另行说明。
3A量程:典型值<80μs(电流小于2.5A,Rload >2Ω) 1A–10mA量程:典型值<80μs(Rload >6Ω)
1mA量程:典型值<100μs
100μA量程:典型值<150μs
10μA量程:典型值<500μs
1μA量程:典型值<2.5ms
100nA量程:典型值<25ms
直流浮动电压:输出电压可以从机架地电平最高上浮到±250VDC。
远端检测工作范围11:
HI和SENSE HI之间的最大电压=3V
LO和SENSE LO之间的最大电压=3V

电压输出净空:
40V量程:最大输出电压=42V – 电源引线上的总压降 (每条电源引线最大1Ω)
6V量程:最大输出电压=8V – 电源引线上的总压降 (每条电源引线最大1Ω)
过温保护:内部检测温度过载时将设备置为待机模式。
电压源量程变化过冲:<300mV + 较大量程的0.1%(典型值)。过冲输入一个 100kΩ负载,20MHz带宽。
电流源量程变化过冲:<较大量程的5% + 300mV/Rload (典型值,源稳定时间 设置为SETTLE_SMOOTH_100NA)。其他测试条件,参见“电流源输出稳定时间” 部分。

1. 对于源精度指标的HI引线压降每伏要增加50μV。
2. 高电容模式精度仅适用于23°C±5°C。
3. 在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下,可 参考2600B系列参考手册的“工作界限(Operating Boundaries)”部分,查询其它功率下 降信息。
4. 对于电源宿工作模式(第II和第IV象限),要在相应的电流极限精度指标上增加极限量程的 0.06%。技术指标适用于支持的电源宿工作模式。
5. 在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下,可 参考2600B系列参考手册的“工作界限(Operating Boundaries)”部分,查询其它功率下 降信息。
6. 10A量程仅适用于脉冲模式。
7. 高电容模式精度仅适用于23°C±5°C。
8. 在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下,可 参考2600B系列参考手册的“工作界限(Operating Boundaries)”部分,查询其它功率下 降信息。
9. 对于电源宿工作模式(第II和第IV象限),要在相应的电压源指标上增加柔度量程的10%和 极限设定值的±0.02%。对于100mV量程,要额外增加60mV的不确定值。
10. 当在1A量程下测量时,要增加150μs。
11. 对于源精度指标的HI引线压降每伏要增加50μV。

脉冲技术指标
区域 最大电流极限 最大脉宽12 最大占空比13
1 1 A @ 40 V DC,无限制 100%
1 3 A @ 6 V DC,无限制 100%
2 1.5A @ 40 V 100ms 25%
3 5 A @ 35 V 4 ms 4%
4 10 A @ 20 V 1.8ms 1%

最小可编程脉宽14,15:100μs。注:对于稳定电源在特定I/V输出端和负载上的 最小脉宽可以大于100μs。
脉宽编 程分辨 率:1μs。
脉宽编 程精度 15:±5μs。
脉宽抖 动:2μs(典型值)。
象限图:

12. 从脉冲开始到off-time开始的时间;如下图所示。

13.在电源宿模式下(第II和IV象限)且环境温度高于30°C时,发热受限。欲了解更多信息, 可参见参考手册中的功率方程。
14.最小稳定脉宽的典型性能:


电源大小 负载 电源稳定
(量程的%)
最小脉宽
6 V 2 Ω 0.2% 150 µs
20 V 2 Ω 1% 200 µs
35 V 7 Ω 0.5% 500 µs
40 V 27 Ω 0.1% 400 µs
1.5 A 27 Ω 0.1% 1.5 ms
3 A 2 Ω 0.2% 150 µs
5 A 7 Ω 0.5% 500 µs
10 A 2 Ω 0.5% 200 µs

通常采用远端操作、4线检测和最佳、固定量程进行测试。有关脉冲脚本的更多介绍, 请参见2600B参考手册。

15.从脉冲开始到off-time开始的时间;如下图所示。

仪表技术指标

电压测量精度16,17
量程 默认显示
分辨率 18
输入电阻 精度(1年)
23°C ±5° C
±(% rdg. + 伏特数)
100 mV 100 nV >10 GΩ 0.015% + 15 0μV
1 V 1 μV >10 GΩ 0.015% + 20 0 μV
6 V 10 μV >10 GΩ 0.015% + 1 mV
40 V 10 μV >10 GΩ 0.015% + 8 mV

温度系数(0°–18°C & 28°–50°C)19:±(0.15×精度指标)/°C。仅适用于 普通模式,不适用于高电容模式。

电流测量精度 17
量程 默认显示分辨率 20 电压负荷 21 精度(1年)
23°C ±5°C
±(% rdg. + 安培数)
100 nA 100 fA <1 mV 0.05% + 100 pA
1 µA 1 pA <1 mV 0.025% +500 pA
10 µA 10 pA <1 mV 0.025% + 1.5 nA
100 µA 100 pA <1 mV 0.02% + 25 nA
1 mA 1 nA <1 mV 0.02% + 200 nA
10 mA 10 nA <1 mV 0.02% + 2.5 µA
100 mA 100 nA <1 mV 0.02% + 20 µA
1 A 1 µA <1 mV 0.03% + 1.5 mA
3 A 1 µA <1 mV 0.05% + 3.5 mA
10 A 22 10 µA <1 mV 0.4% + 25 mA (典型值)

电流测量稳定时间(在V 之后测量稳定的时间)23: 在固定量程上处理电源设 step 命令后达到最终值0.1%所需的时间。Vout=1V,除非另行说明。电流量程:1mA。 out 时间:<100μs(典型值)。
温度系数(0°–18°C & 28°–50°C)24: ±(0.15×精度指标)/°C。仅适用普通模式,不适用于高电容模式。

接触检查25(不适合2604B)
速度 60Hz(50Hz)下到
存储器的最大测量时间
精度(1年)
23°C ±5°C
±(% rdg. + 欧姆数)
FAST 1 (1.2) ms 5% + 10Ω
MEDIUM 4 (5) ms 5% + 1 Ω
SLOW 36 (42) ms 5% + 0.3Ω
其它仪表技术指标

最大负载阻抗:
普通模式:10nF(典型值)。
高电容模式:50μF(典型值)
共模电压:250VDC。
共模隔离度:>1GΩ,<4500pF
过量程:101%的电源量程,102%的测量量程
最大检测引线电阻:额定精度为1kΩ。
检测输入阻抗:>10GΩ

16. 对于源精度指标的HI引线压降每伏要增加50μV。
17 .对于NPLC设置<1,要通过增加误差项降低精度指标。根据下表适当 增加量程值的百分比。

NPLC设置 100mV
量程
1V–40V
量程
100nA
量程
1µA–100mA
量程
1A–3A
量程
0.1 0.01% 0.01% 0.01% 0.01% 0.01%
0.01 0.08% 0.07% 0.1% 0.05% 0.05%
0.001 0.8% 0.6% 1% 0.5% 1.1%

18. 适用于单通道显示模式。
19. 高电容模式精度仅适用于23°C±5°C。
20. 适用于单通道显示模式。
21. 四线远端检测仅适用于所选的电流表模式。电压测量只能设置为100mV或1V量程。
22. 10A量程仅适用于脉冲模式。
23. 柔度等于100mA。
24. 高电容模式精度仅适用于23°C±5°C。
25. 包括测量SENSE HI到HI和SENSE LO到LO的接触电阻。

高电容模式26,27,28

电压源输出稳定时间:在固定量程上处理完源极命令后,达到最终值的0.1% 所需的时间。电流极限=1A。

电压源量程
Cload =4.7μF的稳定时间
100 mV
200 μs (典型值)
1 V
200 μs (典型值)
6 V
200 μs (典型值)
40 V
7 ms (典型值)

电流测量稳定时间:在电压源稳定在固定量程上后,达到最终值的0.1%所需 的时间。下列值适用于Vout=1V,除非另行说明。

电压源量程
稳定时间
3 A – 1 A
<120 μs(典型值) (Rload > 2Ω)
100 mA – 10 mA
<100 μs (典型值)
1 mA
< 3 ms (典型值)
100 μA
< 3 ms (典型值)
10 μA
< 230 ms (典型值)
1 μA
< 230 ms (典型值)

使用HIGH-C脚本的电容漏流性能29: 负载=5μF||10MΩ
测试:5V步进与测量。200ms(典型值)@50nA。

模式改变延迟:

100μA电流量程以上:
进入高电容模式的延迟:10ms
离开高电容模式的延迟:10ms
1μA和10μA电流量程:
进入高电容模式的延迟:230ms
离开高电容模式的延迟:10ms
电压表输入阻抗:100GΩ并联3300pF。
噪声,10Hz-20MHz(6V量程):典型值<30mV 峰-峰值。
电压源量程改变过冲:典型值<400mV + 较大量程的0.1%。过冲进入200kΩ负载,20MHz带宽。

26. 高电容模式指标仅适用于直流测量。
27. 100nA量程不适用于高电容模式。
28. 高电容模式利用锁定的量程。禁用自动量程功能。
29. 部分KI厂商脚本。详细信息参考手册。

公共指标

IEEE-488:兼容IEEE-488.1。支持IEEE-488.2公共命令和状态模型拓扑。
USB控制(背面): USB 2.0器件,TMC488协议。
RS-232:波特率从300bps到115200bps。
以太网:RJ-45接头,LXI Class C,10/100BT,无自动翻转功能。
扩展接口:利用TSP-Link扩展接口可实现支持TSP功能的仪器相互触发和通信。 (不适用2604B)
线缆类型:5e类线或更高端的LAN交叉线。
长度:任意两台支持TSP功能的仪器之间最长3米。
LXI兼容性:LXI Class C 1.2
LXI时序:总输出触发响应时间:最小值为245μs ,典型值为280μs ,(不 指定最大值)。接收LAN[0-7]事件延迟:未知。产生LAN[0-7]事件延迟: 未知。
数字I/O接口(不适用2604B)

接头:25针D型母接头
输入/输出引脚:14个开漏极I/O脚
绝对最大输入电压:5.25V
绝对最小输入电压:-0.25V
最大逻辑低输入电压:0.7V,最大+850μA
最小逻辑高输入电压:2.1V,+570μA。
最大源电流(流出数字I/O脚):+960μA。
最大宿电流@最大逻辑低电压(0.7V):-5.0mA。
绝对最大宿电流(流入数字I/O脚):-11mA(不适用2604B)。
5V电源引脚:上限为600mA,固态熔丝保护。
安全互锁引脚:有效高输入。必须从外部加载>[email protected](绝对最大值6V) 到该引脚上,以确保200V操作。该信号通过一个10kΩ电阻下拉到机壳 地。当INTERLOCK信号<0.4V时(绝对最小值-0.4V),200V操作将会被 阻塞。如下图所示:

USB文件系统(前部):USB 2.0主控制器:海量存储类设备。
电源:100V~250VAC,50~60Hz(自动检测),最大240 VA。
冷却:强制风冷。侧面进风,背板排风。在以机架式安装时, 一侧不可阻塞。
EMC:符合欧盟指令2004/108/EEC、EN 61326-1。
安全性:符合欧盟指令73/23/EEC、EN 61010-1和UL 61010-1。
尺寸:89mm 高 × 213mm 宽 × 460mm 深 (3½ in × 8⅜ in × 17 ½ in )。
台面配置(带手柄和脚):104mm 高 × 238mm 宽 × 460mm 深 (4⅛ in× 9⅜ in × 17 ½ in )。
重量:2601B:4.75kg (10.4 lbs),2602B,2604B:5.50kg (12.0 lbs)。
工作环境:仅限于室内使用。
海拔:高于海平面最大2000米。
工作:0°–50°C,70% R.H.最高35°C。降低3% R.H./°C,35°–50°C。
存储:–25°C 到 65°C。

技术指标适用的条件

本文介绍了2611B,2612B和2614B系统数字源表的技术指标和补充说明。这些 技术指标是测试2611B,2612B和2614B依据的标准。在出厂时,2611B,2612B和 2614B符合这些技术指标。补充说明和典型值不在质保范围内,适用于23°C,仅用 作有效信息。

精确技术指标适用于普通模式和高电容模式。这些源和测量精度在下列条件下适用于数字源表CHANNEL A(2611B,2612B和 2614B)或数字源表CHANNEL B(2612B和2614B)终端:
1. 23°C ±5°C,相对湿度<70%
2. 经过2小时的预热
3. 普通速度(1 NPLC)
4. 启用A/D自动调零
5. 远端检测操作或适当的归零局部操作
6. 校准周期=1年

源技术指标



电压源技术指标

电压编程精度1

量程 编程分辨率 精度(1年)
23°C ±5°C
±(% rdg. + 伏特数)
典型噪声
(峰-峰值)
0.1Hz–10Hz
200mV 5 µV 0.02% +375 µV 20 µV
2 V 50 µV 0.02% +600 µV 50 µV
20 V 500 µV 0.02% + 5 mV 300 µV
200 V 5 mV 0.02% + 50 mV 2 mV

温度系数 (0°–18°C & 28°–50°C)2:±(0.15 × 精度指标)/°C。仅适用于 普通模式,不适用于高电容模式。
最大输出功率和源/宿极限3:每通道最大30.3W。±[email protected] ±1.5A,±[email protected]± 100 mA,四项限源或宿操作。
电压调节:线:量程的 0.01%。负载:±(量程的0.01% + 100μV)。
噪声 10Hz~20MHz:典型值<20mV(峰-峰值),典型值<3mV RMS(有效值), 20V量程。
电流极限/柔度4: 单值设置双极电流极限(柔度)。最小值10nA。精度与电流源 相同。
过冲:典型值<±(0.1% + 10mV)。步进值=量程的10%~90%,电阻负载,最大电流 极限 /柔度。
保护偏移电压:典型值 < 4mV。(电流 < 10mA)。

电流源技术指标

电流编程精度5

量程 编程分辨率 精度(1年)
23°C ±5°C
±(% rdg. + 安培数)
典型噪声
(峰-峰值)
0.1Hz–10Hz
100 n A 2 p A 0.06% + 100 p A 5 p A
1μA 20 p A 0.03% + 800 p A 25 p A
10μA 200 p A 0.03% + 5 n A 60 p A
10 0μA 2 n A 0.03% + 60 n A 3 n A
1 m A 20 n A 0.03% + 300 n A 6 n A
10m A 200 n A 0.03% + 6 μA 200 n A
100m A 2 μA 0.03% + 30μA 600 n A
1 A 6 20 μA 0.05% +1.8 m A 70 μA
1.5 A 6 50 μA 0.06% + 4 m A 150μA
10 A 6,7 200μA 0.5% + 40 m A (典型值)

温度系数 (0°–18°C & 28°–50°C)8:±(0.15 × 精度指标)/°C。仅适用于 普通模式,不适用于高电容模式。
最大输出功率和源/宿极限9:每通道最大30.3W。±1.515A @ ±20V , ±101mA @ ±200V,四项限源或宿操作。
电流调节:线:量程的0.01%。负载:±(量程的0.01% + 100 pA)。
电压极限/柔度10: 单值设置双极电压极限(柔度)。最小值20 mV。精度与电压源 相同。
过冲:典型值<±0.1%(步进值=量程的10%~90%,电阻负载;其他测试条件,参见 “电流源输出稳定时间”部分)。

其它电源技术指标

瞬态响应时间:当负载出现10%到90%的阶跃变化时输出恢复到0.1%的时间<70μs。 电压源输出稳定时间:在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。

量程
稳定时间
200 mV
<50 μs (典型值)
2 V
<50 μs (典型值)
20 V
<110 μs (典型值)
200 V
<700 μs (典型值)

电流源输出稳定时间:在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。 下列值适用于Iout × Rload = 2V,除非另行说明。

电流量程
稳定时间
1.5 A – 1 A
<120 μs (典型值) (Rload > 6)
100 mA – 10 mA
<80 μs (典型值)
1 mA
<100 μs (典型值)
100 μA
<150 μs (典型值)
10 μA
<500 μs (典型值)
1 μA
<2 ms (典型值)
100 μA
<20 ms (典型值)

直流浮动电压:输出电压可以从机架地电平最高上浮到±250VDC。
远端检测工作范围11
HI和SENSE HI之间的最大电压=3V
LO和SENSE LO之间的最大电压=3V

电压输出净空:
200V量程:最大输出电压= 202.3V – 电源引线上的总压降(每条电源引线最大 1Ω)
20V量程:最大输出电压= 23.3V – 电源引线上的总压降(每条电源引线最大 1Ω)
超温保护:内部检测温度过载时将设备置为待机模式。
电压源量程变化过冲:<300mV + 较大量程的0.1%(典型值)。过冲输入一个200kΩ 负载,20MHz带宽。
电流源量程变化过冲:<较大量程的5% + 300mV/Rload(典型值,源稳定时间设置为 SETTLE_SMOOTH_100NA)。其他测试条件,参见“电流源输出稳定时间”部分。

1. 对于源精度指标的HI引线压降每伏要增加50μV。
2. 高电容模式精度仅适用于23°C±5°C。
3.在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下,可参考 2600B系列参考手册的“工作界限(Operating Boundaries)”部分,查询其它功率下降信息。
4.对于电源宿工作模式(第II和第IV象限),要在相应的电流极限精度指标上增加极限量程的0.06%。 技术指标适用于支持的电源宿工作模式。
5.精度指标不包括集电极漏流。在18°–28°C之间工作时,每°C精度降低Vout/2E11;在<18°C或 >28°C工作时,每°C精度降低Vout/2E11 + (0.15・Vout/2E11)。
6.在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下,可参考 2600B系列参考手册的“工作界限(Operating Boundaries)”部分,查询其它功率下降信息。
7.10A量程仅适用于脉冲模式。
8. 高电容模式精度仅适用于23°C ±5°C。
9.在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下,可参考 2600B系列参考手册的“工作界限(Operating Boundaries)”部分,查询其它功率下降信息。
10.对于电源宿工作模式(第II和第IV象限),要在相应的电压源指标上增加柔度量程的10%和极限 设定值的±0.02%。对于200mV量程,要额外增加120mV的不确定值。
11.对于源精度指标的HI引线压降每伏要增加50μV。

脉冲技术指标
区域 最大电流极限 最大脉宽12 最大占空比13
1 100m A @ 200 V DC, 无限制 100%
1 1.5 A @ 20 V DC, 无限制 100%
2 1 A @ 180 V 8.5 ms 1%
314 1 A @ 200 V 2.2 ms 1%
4 10 A @ 5 V 1 ms 2.2%

最小可编程脉宽15,16:100μs。注:对于稳定电源在特定I/V输出端和负载上的最小 脉宽可以大于100μs。
脉宽编 程分辨 率:1μs。
脉宽编 程精度 15:±5μs。
脉宽抖动:2μs(典型值)。

13.在电源宿模式下(第II和IV象限)且环境温度高于30°C时,发热受限。欲了解更多信息, 可参见参考手册中的功率方程。
14. 电压源工作在1.5 A电流极限下。
15. 最小稳定脉宽的典型性能:

电源大小   负载 电源稳定
(量程的%)
最小脉宽
5 V 0.5Ω 1% 300 µs
20 V 200 Ω 0.2% 200 µs
180 V 180Ω 0.2% 5 ms
200 V (极限1.5 A) 200 Ω 0.2% 1.5 ms
100 mA 200 Ω 1% 200 µs
1 A 200 Ω 1% 500 µs
1 A 180Ω 0.2% 5 ms
10 A 0.5Ω 0.5% 300 µs

通常采用远端操作、4线检测和最佳、固定量程进行测试。有关脉冲脚本的更多介绍, 请参见2600B参考手册。

Series2600B_DataSheet_CN-2018_15

仪表技术指标

电压测量精度 17, 18
量程 默认显示分辨率19 输入电阻 精度(1年)
23°C ±5°C
±(% rdg. + 伏特数)
200 mV 100 nV >10 GΩ 0.015% + 225 μV
2 V 1 nV >10 GΩ 0.02% + 350 μV
20 V 10 nV >10 GΩ 0.015% + 5 mV
200 V 100 nV >10 GΩ 0.015% + 50 mV

温度系数(0°–18°C & 28°–50°C)20:±(0.15×精度指标)/°C。仅适用于 普通模式,不适用于高电容模式。

电流测量精度 18, 21
量程 默认显示分辨率22 电压负荷23 精度(1年)
23°C ±5°C
±(% rdg. + 安培数)
100 nA 100 fA <1 mV 0.06% + 100 pA
1 µA 1 pA <1 mV 0.025% + 500 pA
10 µA 10 pA <1 mV 0.025% + 1.5nA
100 µA 100 pA <1 mV 0.02% + 25 nA
1 mA 1 nA <1 mV 0.02% + 200 nA
10 mA 10 nA <1 mV 0.02% + 2.5µA
100 mA 100 nA <1 mV 0.02% + 20 µA
1 A 1 µA <1 mV 0.03% + 1.5mA
1.5 A 1 µA <1 mV 0.05% + 3.5mA
10 A 24 10 µA <1 mV 0.4% + 25 mA (典型值)

电流测量稳定时间(在Vstep之后测量稳定的时间)25: 在固定量程上处理电源设置 命令后达到最终值0.1%所需的时间。Vout= 2V,除非另行说明。电流量程:1mA。
稳定时间:<100μs(典型值)。
温度系数(0°–18°C & 28°–50°C)26: ±(0.15×精度指标)/°C。仅适用于 普通模式,不适用于高电容模式。

接触检查27 (不适合2614B)
速度 60Hz(50Hz)下到存储器的最大测量时间 精度(1年)
23°C ±5°C
±(% rdg. + 欧姆数)
FAST 1 (1.2) ms 5% + 10Ω
MEDIUM 4 (5) ms 5% + 1 Ω
SLOW 36 (42) ms 5% + 0.3Ω
其它仪表技术指标

最大负载阻抗:
普通模式:10nF(典型值)。高电容模式:50μF(典型值)
共模电压:250VDC。
共模隔离度:>1GΩ,<4500pF
过量程:101%的电源量程,102%的测量量程
最大检测引线电阻:额定精度为1kΩ。
检测输入阻抗:>10GΩ

17. 对于源精度指标的HI引线压降每伏要增加50μV。
18. 对于NPLC设置<1,要通过增加误差项来降低精度指标。根据下表适当增加量程值的百分比。

NPLC设置 200mV
量程
2V–200V
量程
100nA
量程
1µA–100mA
量程
1A–1.5A
量程
0.1 0.01% 0.01% 0.01% 0.01% 0.01%
0.01 0.08% 0.07% 0.1% 0.05% 0.05%
0.001 0.8% 0.6% 1% 0.5% 1.1%

19. 适用于单通道显示模式。
20. 高电容模式精度仅适用于23°C±5°C。
21.精度指标不包括集电极漏流。在18°–28°C之间工作时,每°C精度降低Vout/2E11;在<18°C 或>28°C工作时,每°C精度降低Vout/2E11 + (0.15·Vout/2E11)。
22. 适用于单通道显示模式。
23. 四线远端检测仅适用于所选的电流表模式。电压测量只能设置为200mV或2V量程。
24. 10A量程仅适用于脉冲模式。
25. 柔度等于100mA。
26. 高电容模式精度仅适用于23°C±5°C。
27. 包括测量SENSE HI到HI和SENSE LO到LO接触电阻

高电容模式 28, 29, 30

电压源输出稳定时间:在固定量程上处理完源极命令后,达到最终值的0.1%所需的 时间。电流极限=1A。

电压源量
Cload =4.7μF的稳定时间
200 mV
600 μs (典型值)
2 V
600 μs (典型值)
20 V
1.5 ms (典型值)
200 V
200 ms (典型值)

电流测量稳定时间:在电压源稳定在固定量程上后,达到最终值的0.1%所需的时间。 下列值适用于Vout=2V,除非另行说明。

电流量程
稳定时间
1.5 A – 1 A
<120 μs (典型值) (Rload > 6Ω)
100 mA – 10 mA
<100 μs (典型值)
1 mA
< 3 ms (典型值)
100 μA
< 3 ms (典型值)
10 μA
< 230 ms (典型值)
1 μA
< 230 ms (典型值)

使用HIGH-C脚本的电容漏流性能32: 负载=5μF||10MΩ
测试:5V步进与测量。200ms(典型值)@50nA。
模式改变延迟:
100μA电流量程以上:
进入高电容模式的延迟:10ms
离开高电容模式的延迟:10ms
1μA和10μA电流量程:
进入高电容模式的延迟:230ms
离开高电容模式的延迟:10ms
电压表输入阻抗:30GΩ并联3300pF。
噪声,10Hz-20MHz(20V量程):典型值<30mV 峰-峰值。
电压源量程改变过冲(用于20V量程以下):典型值<400mV + 较大量程的0.1%。
过冲进入200kΩ负载,20MHz带宽。

28. 高电容模式指标仅适用于直流测量。
29. 100nA以下量程不适用于高电容模式。
30. 高电容模式利用锁定的量程。禁用自动量程功能。
31. 部分KI厂商脚本。详细信息参考手册。

公共指标

IEEE-488:兼容IEEE-488.1。支持IEEE-488.2公共命令和状态模型拓扑。
USB控制 (背面): USB 2.0器件,TMC488协议。
RS-232:波特率从300bps到115200bps。数据位数、奇偶类型和流程控制 (RTS/CTS硬件或没有)可编程。
以太网:RJ-45接头,LXI Class C,10/100BT,无自动翻转功能。
扩展接口:利用TSP-Link扩展接口可实现支持TSP功能的仪器相互触发和 通信。(不适用2634B)
线缆类型:5e类线或更高端的LAN交叉线。
长度:任意两台支持TSP功能的仪器之间最长3米。
LXI兼容性:LXI Class C 1.4
LXI时序:总输出触发响应时间:最小值为245μs ,典型值为280μs , (不指定最大值)。接收LAN[0-7]事件延迟:未知。产生LAN[0-7]
事件延迟:未知。
数字I/O接口(不适用2634B)

接头:25针D型母接头
输入/输出引脚:14个开漏极I/O脚
绝对最大输入电压:5.25V
绝对最小输入电压:-0.25V
最大逻辑低输入电压:0.7V,最大+850μA
最小逻辑高输入电压:2.1V,+570μA。
最大源电流(流出数字I/O脚):+960μA。
最大宿电流@最大逻辑低电压(0.7V):-5.0mA。
绝对最大宿电流(流入数字I/O脚):-11mA。
5V电源引脚:上限为600mA,固态熔丝保护。
安全互锁引脚:有效高输入。必须从外部加载>[email protected](绝对最大值6V)到该引脚上,以确保200V操作。该信号通过一个10kΩ电阻下拉到机壳地。当INTERLOCK信号<0.4V时(绝对最小值-0.4V),200V操作将会被阻塞。如下图所示:

USB文件系统(前部):USB 2.0主控制器:海量存储类设备。
电源:100V~250VAC,50~60Hz(自动检测),最大240 VA。
冷却:强制风冷。侧面进风,背板排风。在以机架式安装时,一侧不可阻塞。
EMC:符合欧盟指令2004/108/EEC、EN 61326-1。
安全性:符合欧盟指令73/23/EEC、EN 61010-1和UL 61010-1。
尺寸:89mm 高 × 213mm 宽 × 460mm 深 (3½ in × 8⅜ in × 17½ in )。
台面配置(带手柄和脚):104mm 高 × 238mm 宽 × 460mm 深 (4⅛ in× 9⅜ in × 17½ in )。
重量:2635B:4.75kg (10.4 lbs),2634B,2635B:5.50kg (12.0 lbs)。
工作环境:仅限于室内使用。海拔:高于海平面最大2000米。
工作:0°- 50°C,70% R.H.最高35°C。降低3% R.H./°C,35°– 50°C。
存储:–25°C 到 65°C。

技术指标适用的条件

本文介绍了2634B,2635B和2636B系统数字源表的技术指标和补充说明。这些 技术指标是测试2634B,2635B和2636B依据的标准。在出厂时,2634B,2635B和2636B 符合这些技术指标。补充说明和典型值不在质保范围内,适用于23°C,仅用作有效 信息。

精确技术指标适用于普通模式和高电容模式。这些源和测量精度在下列条件下适用于数字源表CHANNEL A(2634B,2635B和 2636B)或数字源表CHANNEL B(2635B和2636B)终端:
1. 23°C ±5°C,相对湿度<70%
2. 经过2小时的预热
3. 普通速度(1 NPLC)
4. 启用A/D自动调零
5. 远端检测操作或适当的归零局部操作
6. 校准周期=1年

源技术指标

电压源技术指标

电压编程精度1>

量程 编程分辨率 精度(1年)
23°C ±5°C
±(% rdg. + 伏特数)
典型噪声
(峰-峰值)
0.1Hz–10Hz
200 mV 5 µV 0.02% + 375 µV 20 µV
2 V 50 µV 0.02% +600 µV 50 µV
20 V 500 µV 0.02% + 5 mV 300 µV
200 V 5 mV 0.02% + 50 mV 2 mV

温度系数 (0°–18°C & 28°–50°C)2:±(0.15 × 精度指标)/°C。仅适用于普通模式,不适用于高电容模式。
最大输出功率和源/宿极限3:每通道最大30.3W。±[email protected] ±1.5A,±[email protected]±100 mA,四项限源或宿操作。
电压调节:线:量程的 0.01%。负载:±(量程的0.01% + 100μV)。
噪声 10Hz~20MHz:典型值<20mV(峰-峰值),典型值<3mV RMS(有效值),20V量程。
电流极限/柔度4: 单值设置双极电流极限(柔度)。最小值100pA。精度与电流源相同。
过冲:典型值<±(0.1% + 10mV)。步进值=量程的10%~90%,电阻负载,最大电流极限/柔度。
保护偏移电压:典型值 < 4mV。(电流 < 10mA)。

电流源技术指标

电流编程精度

量程 编程分辨率 精度(1年)
23°C ±5°C
±(% rdg. +安培数)
典型噪声
(峰-峰值)
0.1Hz–10Hz
1 nA 20 fA 0.15% + 2 pA 800 fA
10 nA 200 fA 0.15% + 5 pA 2 pA
100 nA 2 pA 0.06% + 50 pA 5 pA
1 µA 20 pA 0.03% +700 pA 25 pA
10 µA 200 pA 0.03% + 5 nA 60 pA
100 µA 2 nA 0.03% + 60 nA 3 nA
1 mA 20 nA 0.03% +300 nA 6 nA
10 mA 200 nA 0.03% + 6μA 200 nA
100mA 2 µA 0.03% + 30μA 600 nA
1 A 5 20 µA 0.05% +1.8 mA 70μA
1.5 A 5 50 µA 0.06% + 4 mA 150μA
10 A 5, 6 200 µA 0.5% + 40 mA (典型值)

温度系数 (0°–18°C & 28°–50°C)7:±(0.15 × 精度指标)/°C。仅适用于普通模式,不适用于高电容模式。
最大输出功率和源/宿极限8:每通道最大30.3W。±1.515A @ ±20V , ±101mA @±200V,四项限源或宿操作。
电流调节:线:量程的0.01%。负载:±(量程的0.01% + 100 pA)。
电压极限/柔度9: 单值设置双极电压极限(柔度)。最小值20 mV。精度与电压源相同。
过冲:典型值<±0.1%(步进值=量程的10%~90%,电阻负载;最大电流极限/柔度。其他测试条件,参见“电流源输出稳定时间”部分)。

其它电源技术指标

瞬态响应时间:当负载出现10%到90%的阶跃变化时输出恢复到0.1%的时间<70μs。
电压源输出稳定时间:在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。

量程
稳定时间
200 m V
<50 μs (典型值)
2 V
<50 μs (典型值)
20 V
<110 μs (典型值)
200 V
<700 μs (典型值)

电流源输出稳定时间:在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。下列值适用于Iout × Rload = 2V,除非另行说明。

电压源量程
稳定时间
1.5 A – 1 A
<120 μs(典型值) (Rload > 2Ω)
100 mA – 10 mA
<80 μs (典型值)
1 mA
<100 μs (典型值)
100 μA
<150 μs (典型值)
10 μA
<500 μs (典型值)
1 μA
<2 ms (典型值)
100 μA
<20 ms (典型值)
10 μA
<40 ms (典型值)
1 μA
<150 ms (典型值)

直流浮动电压:输出电压可以从机架地电平最高上浮到±250VDC。
远端检测工作范围10:
HI和SENSE HI之间的最大电压=3V
LO和SENSE LO之间的最大电压=3V

电压输出净空:
200V量程:最大输出电压= 202.3V – 电源引线上的总压降(每条电源引线最大1Ω)
20V量程:最大输出电压= 23.3V – 电源引线上的总压降(每条电源引线最大1Ω)
超温保护:内部检测温度过载时将设备置为待机模式。
电压源量程变化过冲:<300mV + 较大量程的0.1%(典型值)。过冲输入一个200kΩ负载,20MHz带宽。
电流源量程变化过冲:<较大量程的5% + 300mV/Rload(典型值,源稳定时间设置为SETTLE_SMOOTH_100NA)。其他测试条件,参见“电流源输出稳定时间”部分。

脉冲技术指标
区域 最大电流极限 最大脉宽11 最大占空比12
1 100 m A @ 200 V DC, 无限制 100%
1 1.5 A @ 20 V DC, 无限制 100%
2 1 A @ 180 V 8.5 m s 1%
313 1 A @ 200 V 2.2 m s 1%
4 10 A @ 5 V 1 m s 2.2%

最小可编程脉宽14,15:100μs。注:对于稳定电源在特定I/V输出端和负载上的最小脉宽可以大于100μs。
脉宽编程分辨率:1μs。
脉宽编程精度15:±5μs。
脉宽抖动:50μs(典型值)。

1. 对于源精度指标的HI引线压降每伏要增加50μV。
2. 高电容模式精度仅适用于23°C±5°C。
3. 在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下,可参考2600B系列参考手册的“工作界限(Operating Boundaries)”部分,查询其它功率下降信息。
4. 对于电源宿工作模式(第II和第IV象限),要在相应的电流极限精度指标上增加极限量程的0.06%。技术指标适用于支持的电源宿工作模式。
5. 在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下,可参考2600B系列参考手册的“工作界限(Operating Boundaries)”部分,查询其它功率下降信息。
6. 10A量程仅适用于脉冲模式。
7. 高电容模式精度仅适用于23°C±5°C。
8. 在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下,可参考2600B系列参考手册的“工作界限(Operating Boundaries)”部分,查询其它 功率下降信息。
9. 对于电源宿工作模式(第II和第IV象限),要在相应的电压源指标上增加柔度量程的10%和极限设定值的±0.02%。对于200mV量程,要额外增加120mV的不确定值。
10. 对于源精度指标的HI引线压降每伏要增加50μV。
11. 从脉冲开始到off-time开始的时间;如下图所示。

12. 在电源宿模式下(第II和IV象限)且环境温度高于30°C时,发热受限。欲了解更多信息, 可参见参考手册中的功率方程。
13. 电压源工作在1.5 A电流极限下。
14. 最小稳定脉宽的典型性能:

电源大小   负载 电源稳定
(量程的%)
  最小脉宽
5 V 0.5Ω 1% 300 µs
20 V 200Ω 0.2% 200 µs
180 V 180Ω 0.2% 5 ms
200 V (极限1.5 A) 200Ω 0.2% 1.5 ms
100 mA 200Ω 1% 200 µs
1 A 200Ω 1% 500 µs
1 A 180Ω 0.2% 5 ms
10 A 0.5Ω 0.5% 300 µs

通常采用远端操作、4线检测和最佳、固定量程进行测试。有关脉冲脚本的更多介绍, 请参见2600B参考手册。

仪表技术指标

电压测量精度 16, 17
量程 默认显示分辨率18 输入电阻 精度(1年)
23°C ±5°C
±(% rdg. + 伏特数)
200 mV 100 nV >1014 Ω 0.015% + 225 µV
2 V 1 µV >1014 Ω 0.02% + 350 µV
20 V 10 µV >1014 Ω 0.015% + 5 mV
200 V 100 µV >1014 Ω 0.015% + 50 mV

温度系数(0°–18°C & 28°–50°C)19:±(0.15×精度指标)/°C。仅适用于普通模式,不适用于高电容模式。

电流测量精度 17
量程 默认显示分辨率20 电压负荷21 精度(1年)
23°C ±5°C
±(% rdg. + 安培数)
*100 pA 22, 23 0.1 fA <1 mV 0.15% + 120 fA
1 nA 22, 24 1 fA <1 mV 0.15% + 240 fA
10 nA 10 fA <1 mV 0.15% + 3 pA
100 nA 100 fA <1 mV 0.06% + 40 pA
1 µA 1 pA <1 mV 0.025% + 400pA
10 µA 10 pA <1 mV 0.025% + 1.5nA
100 µA 100 pA <1 mV 0.02% + 25 nA
1 mA 1 nA <1 mV 0.02% + 200 nA
10 mA 10 nA <1 mV 0.02% + 2.5 µA
100 mA 100 nA <1 mV 0.02% + 20 µA
1 A 1 µA <1 mV 0.03% + 1.5 mA
1.5 A 1 µA <1 mV 0.05% + 3.5 mA
10 A 25 10 µA <1 mV 0.4% + 25 mA

* 100 pA量程不适用于2634B型。
电流测量稳定时间(在Vstep之后测量稳定的时间)26: 在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。Vout= 2V,除非另行说明。电流量程:1mA。稳定时间:<100μs(典型值)。
温度系数(0°–18°C & 28°–50°C)27: ±(0.15×精度指标)/°C。仅适用于普通模式,不适用于高电容模式。

接触检查28 (不适合2634B)
速度 60Hz(50Hz)下到存储器的最大测量时间 精度(1年)
23°C ±5°C
±(% rdg. + 欧姆数)
FAST 1 (1.2) ms 5% + 10Ω
MEDIUM 4 (5) ms 5% + 1 Ω
SLOW 36 (42) ms 5% + 0.3Ω
其它仪表技术指标

最大负载阻抗:
普通模式:10nF(典型值)。高电容模式:50μF(典型值)
共模电压:250VDC。
共模隔离度:>1GΩ,<4500pF
过量程:101%的电源量程,102%的测量量程
最大检测引线电阻:额定精度为1kΩ。
检测输入阻抗:>1014Ω

16. 对于源精度指标的HI引线压降每伏要增加50μV。
17. 对于NPLC设置<1,要通过增加误差项来降低精度指标。根据下表适当增加量程值的百分比。

NPLC设置 200mV
量程
2V–200V
量程
100nA
量程
1µA–100mA
量程
1A–1.5A
量程
0.1 0.01% 0.01% 0.01% 0.01% 0.01%
0.01 0.08% 0.07% 0.1% 0.05% 0.05%
0.001 0.8% 0.6% 1% 0.5% 1.1%

18. 适用于单通道显示模式。
19. 高电容模式精度仅适用于23°C±5°C。
20. 适用于单通道显示模式。
21. 四线远端检测仅适用于所选的电流表模式。电压测量只能设置为200mV或2V量程。
22. 10-NPLC,11点中值滤波器,量程<200V,在调零后1小时内进行测量,23°C±1°C。
23. 在默认的指标条件下:±(0.15% + 750fA)。
24. 在默认的指标条件下:±(0.15% + 1pA)。
25. 10A量程仅适用于脉冲模式。
26. 延迟因数设置为1。柔度等于100mA。
27. 高电容模式精度仅适用于23°C±5°C。
28. 包括测量SENSE HI到HI和SENSE LO到LO接触电阻

高电容模式29, 30, 31

电压源输出稳定时间:在固定量程上处理完源极命令后,达到最终值的0.1%所需的时间。电流极限=1A。

电压源量程
Cload =4.7μF的稳定时间
200 mV
600 μs (典型值)
2 V
600 μs (典型值)
20 V
1.5 ms (典型值)
200 V
20 ms (典型值)

电流测量稳定时间:在电压源稳定在固定量程上后,达到最终值的0.1%所需的时间。下列值适用于Vout=2V,除非另行说明。

电压源量程
稳定时间
1.5 A – 1 A
<120 μs(典型值) (Rload > 6Ω)
100 mA – 10 mA
<100 μs(典型值)
1 mA
< 3 ms(典型值)
100 μA
< 3 ms(典型值)
10 μA
< 230 ms (典型值)
1 μA
< 230 ms (典型值)

使用HIGH-C脚本的电容漏流性能32: 负载=5μF||10MΩ
测试:5V步进与测量。200ms(典型值)@50nA。
模式改变延迟:
100μA电流量程以上:
进入高电容模式的延迟:10ms
离开高电容模式的延迟:10ms
1μA和10μA电流量程:
进入高电容模式的延迟:230ms
离开高电容模式的延迟:10ms
电压表输入阻抗:30GΩ并联3300pF。
噪声,10Hz-20MHz(20V量程):典型值<30mV 峰-峰值。
电压源量程改变过冲(用于20V量程以下):典型值<400mV + 较大量程的0.1%。
过冲进入200kΩ负载,20MHz带宽。

29. 高电容模式指标仅适用于直流测量。
30. 100nA以下量程不适用于高电容模式。
31. 高电容模式利用锁定的量程。禁用自动量程功能。
32. 部分KI厂商脚本。详细信息参考手册。

公共指标

IEEE-488:兼容IEEE-488.1。支持IEEE-488.2公共命令和状态模型拓扑。
USB控制 (背面): USB 2.0器件,TMC488协议。
RS-232:波特率从300bps到115200bps。数据位数、奇偶类型和流程控制(RTS/CTS硬件或没有)可编程。
以太网:RJ-45接头,LXI Class C,10/100BT,无自动翻转功能。
扩展接口:利用TSP-Link扩展接口可实现支持TSP功能的仪器相互触发和通信。(不适用2634B)
线缆类型:5e类线或更高端的LAN交叉线。
长度:任意两台支持TSP功能的仪器之间最长3米。
LXI兼容性:LXI Class C 1.4
LXI时序:总输出触发响应时间:最小值为245μs ,典型值为280μs ,(不指定最大值)。接收LAN[0-7]事件延迟:未知。产生LAN[0-7]事件 延迟:未知。
数字I/O接口:(不适用2634B)

接头:25针D型母接头
输入/输出引脚:14个开漏极I/O脚
绝对最大输入电压:5.25V
绝对最小输入电压:-0.25V
最大逻辑低输入电压:0.7V,最大+850μA
最小逻辑高输入电压:2.1V,+570μA。
最大源电流(流出数字I/O脚):+960μA。
最大宿电流@最大逻辑低电压(0.7V):-5.0mA。
绝对最大宿电流(流入数字I/O脚):-11mA。
5V电源引脚:上限为600mA,固态熔丝保护。
安全互锁引脚:有效高输入。必须从外部加载>[email protected](绝对最大值6V)到该引脚上,以确保200V操作。该信号通过一个10kΩ电阻下拉到机壳地。当INTERLOCK信号<0.4V时(绝对最小值-0.4V),200V操作将会被阻塞。如下图所示:

USB文件系统(前部):USB 2.0主控制器:海量存储类设备。
电源:100V~250VAC,50~60Hz(自动检测),最大240 VA。
冷却:强制风冷。侧面进风,背板排风。在以机架式安装时,一侧不可阻塞。
EMC:符合欧盟指令2004/108/EEC、EN 61326-1。
安全性:符合欧盟指令73/23/EEC、EN 61010-1和UL 61010-1。
尺寸:89mm 高 × 213mm 宽 × 460mm 深 (3½ in × 8⅜ in× 17½ in )。台面配置(带手柄和脚):104mm 高 × 238mm 宽 × 460mm 深 (4⅛ in × 9⅜ in × 17½ in )。
重量:2635B:4.75kg (10.4 lbs),2634B,2635B:5.50kg (12.0 lbs)。
工作环境:仅限于室内使用。海拔:高于海平面最大2000米。
工作:0°–50°C,70% R.H.最高35°C。降低3% R.H./°C,35°–50°C。
存储:–25°C 到 65°C。

适用于2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B和2636B。

测量速度指标 1, 2, 3

60Hz(50Hz)下最大扫描操作速度(每秒操作次数):

A/D转换器速度 触发地 使用用户脚本
对存储器进行
测量
使用用户脚本
对GPIB进行
测量
使用用户脚本
对存储器进行
源测量
使用用户脚本
对GPIB进行
源测量
使用扫描API
对存储器进行
测量
使用扫描API
对GPIB进行
测量
0.001 NPLC 内部 20000 (20000) 10500 (10500) 7000 (7000) 6200 (6200) 12000 (12000) 5900 (5900)
0.001 NPLC 数字I/O 8100 (8100) 7100 (7100) 5500 (5500) 5100 (5100) 11200 (11200) 5700 (5700)
0.01 NPLC 内部 5000 (4000) 4000 (3500) 3400 (3000) 3200 (2900) 4200 (3700) 3100 (2800)
0.01 NPLC 数字I/O 3650 (3200) 3400 (3000) 3000 (2700) 2900 (2600) 4150 (3650) 3050 (2775)
0.1 NPLC 内部 580 (490) 560 (475) 550 (465) 550 (460) 575 (480) 545 (460)
0.1 NPLC 数字I/O 560 (470) 450 (460) 545 (460) 540 (450) 570 (480) 545 (460)
1.0 NPLC 内部 59 (49) 59 (49) 59 (49) 59 (49) 59 (49) 59 (49)
1.0 NPLC 数字I/O 58 (48) 58 (49) 59 (49) 59 (49) 59 (49) 59 (49)

60Hz(50Hz)下最大单测量速度(每秒操作次数):

A/D转换器速度 触发地 触发地对GPIB进行测量 对GPIB进行源测量 GPIB源测量
通过/故障
0.001 NPLC 内部 1900 (1800) 1400 (1400) 1400 (1400)
0.01 NPLC 内部 1450 (1400) 1200 (1100) 1100 (1100)
0.1 NPLC 内部 450 (390) 425 (370) 425 (375)
1.0 NPLC 内部 58 (48) 57 (48) 57 (48)

最大量程改变速度:当量程>10μA时,典型值<150μs。当改变量程使得量程≥1A或者从≥1A量程变为其他量程时,最大速度典型值<450μs。
最大源量程改变速度:当量程>10μA时,典型值<2.5ms。当改变量程使得量程≥1A或者从≥1A量程变为其他量程时,最大速度典型值<5.2ms。
最大源函数改变速度:典型值<1ms。
命令处理时间:在收到smux .source .levelv 或smux .source .leveli 命令后,输出开始变化所需的最大时间典型值<1ms。

1. 在下列配置下利用2602B、2612B和 2636B对通道A进行测试:PC硬件(Pentium® 4 2.4GHz、512MB RAM、National InstrumentsPCI-GPIB)。驱动(NI-486.2 Version 2.2 PCI-GPIB)。软件(Microsoft® Windows® 2000、Microsoft® Visual Studio 2005、VISA version 4.1)。
2. 除了电流量程小于1mA。
3. 2635B/2636B采用默认测量延迟,禁用滤波器

触发与同步技术指标 1

触发:
触发输入到触发输出:0.5μs,典型值。
触发输入到源改变2:10μs,典型值。
触发定时精度:±2μs,典型值。
LXI触发之后源改变2:280μs,典型值。

同步:
单节点同步的源改变4:<0.5μs,典型值
多节点同步的源改变4:<0.5μs,典型值

1. TSP-Link不适用于2604B、2614B和 2634B。
2. 固定源改变,没有极性变化。

适用于2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B和2636B。

补充说明

面板界面:双线真空荧光显示器(VFD),带小键盘和旋转按钮。

显示:
  • 显示出错信息和用户定义信息
  • 显示源和极限设置信息
  • 显示电流和电压测量
  • 查看存储在专用读数缓冲区中的测量数据
小键盘操作:
  • 改变主界面设置
  • 保存和恢复仪器设置
  • 加载并执行厂商和用户定义的测试脚本(即测试序列), 提示输入信息,并将结果发送到显示器
  • 将测量数据保存到专用读数缓冲区

编程:可从任意主机接口访问嵌入式测试脚本处理器(TSP)。响应各条仪器控制

命令。响应由仪器控制命令和测试脚本语言(TSL)语句(例如分支、循环、数学)组成的高速测试脚本。无需主机干预,能够执行存储在存储器中的高速测试脚本。

最小可用存储容量:16MB(约250000行TSL代码)。
Test Script Builder:用于构建、执行和管理TSP脚本的集成开发环境。包括一个仪器控制台,能够通过交互式方式与任意支持TSP功能的仪器通信。需要:

  • VISA(CD上包括NI-VISA)
  • Microsoft .NET Framework(CD内提供)
  • 吉时利I/O层(CD内提供)
  • Pentium III 800MHz或更快的个人电脑
  • Microsoft® Windows® 98、NT、2000或XP

软件接口:TSP Express (嵌入式)、Direct GPIB/VISA、READ/WRITE,利用VB、VC/C++、LabVIEW、LabWindows/CVI等读写
读数缓冲器:为测量数据留有专用存储区域。读数缓冲器是测量单元阵列。每个单元可以包含以下几项:

  • 测量
  • 测量状态
  • 时标
  • 源设置(测量进行的时候)
  • 量程信息

每个数字源表通道保留两个读缓冲器。可通过面板的STORE键填充读缓冲器,通过RECALL键或主机接口进行检索。
缓冲器大小,带时标和源设置:>60000个样本
缓冲器大小,不带时标和源设置:>140000个样本
系统扩展:通过TSP-Link扩展接口,所有支持TSP功能的仪器都可以相互触发和通信。如下图所示:

每台数字源表具有两个TSP-Link接头,以便于将仪器链接在一起。

  • 一旦数字源表通过TSP-Link互连在一起,计算机就可以通过任一数字源表 的主接口,访问每台数字源表的所有资源。
  • 最多32个TSP-Link节点可以互连在一起。每台数字源表占用一个TSP-Link 节点。

定时器:带1MHz输入时钟自由计数的47位计数器。每次仪器加电时复位。每隔4年循环一次。
时标:当触发每个仪器时,TIMER值自动保存。
分辨率:1μs
精度:±100ppm
