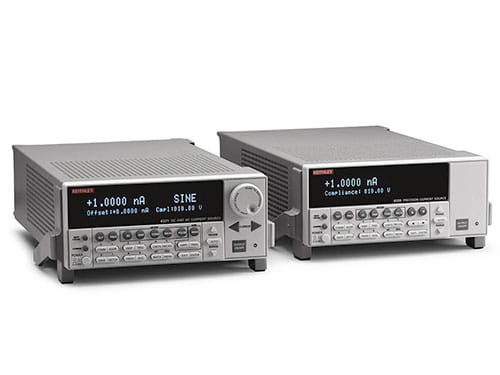

6220

电流指标

电流源的附加指标

输出电阻：>1014 Ω（2nA/20nA量程）。
输出电容：<10pF，<100pF滤波器开（2nA/20nA量 程）。
负载阻抗：稳定至10μH（典型值），100μH对于6220 ，或对于慢速输出响应的6221。
电压极限（最大电压）：双极性电压极限设为单一 值。以0.01V可编程步长的0.1V～105V。
最大输出功率：11W，4象限源或阱工作。
防护输出准确度：±1mV用于输出电流<2mA（不包含 输出引线压降）。
程序存储器：地址数：64K。提供逐点控制和触发， 例如扫描。
最大触发速率：1000/s。
10Hz～20MHz噪声有效值（2nA～20mA量程）：低于 1mV有效值，5mV峰峰值（至50Ω负载）。

电流源注解：

1.建立时间指定至电阻性负载，其中最大电阻值等 于2V/Ifullscale全量程范围。参见手册获取其它负 载的情况。
2.至0.1%最终值的建立时间通常是1%的建立时间2 倍以下。
3.典型值未经证实，适用于23°C，代表50%段指 （50th percentile），并且仅作为有用信息。

2182A的测量功能

DUT电阻：达1GΩ（1ns）（100MΩ极限适于脉冲模 式）。
Delta模式电阻测量和微分电导：以高达24Hz反向 速率控制吉时利2182A纳伏表（2182，以12Hz）。
脉冲测量（仅6221）：
脉冲宽度：50μs～12ms，1pA～100mA。
重复间隔：83.3ms～5s。

任意函数发生器（仅6221）

波形：正弦波、方波、斜波和4种用户定义的任意波形。
频率范围：1mHz～100kHz。5
频率准确度：±100ppm（1年）。
采样速率：10 MSPS。
幅度：4pA～210mA峰峰值至高达1012Ω负载。
幅度分辨率：16 bit（包括符号位）。
幅度准确度（<10kHz）5：
幅度：±（1%读数+0.2%量程）。
偏移：±（0.2%读数+0.2%量程）。
正弦波特性：
幅度平坦度：低于1dB至100kHz6。
方波特性：
过冲：最大值的2.5%6。
可变占空比4：可设置至1μs脉冲宽度最小值，0.01%可编程分辨率。
抖动（有效值）：100ns+周期的0.1%6。
斜波特性：
线性度：低于峰值输出的0.1%至10kHz6。
任意波形特性：
波形长度：2～64K点。
抖动（有效值）：100ns+周期的0.1%6。

波形注解：

4.可实现的最小占空比受电流量程响应和负载阻抗的 限制。
5.幅度准确度可应用至2V/I全量程范围的最大阻性负 载。幅度衰减将出现在较高频率上，取决于电流量程 和负载阻抗。
6.这些指标仅对20mA量程和50Ω负载有效。

综合说明

共模电压：250V有效值，直流。
共模隔离：>109Ω，<2nF。
远端接口：
SCPI（用于可编程仪器的标准命令）。
数字I/O：1触发输入，4 TTL/时延驱动输出。
输出连接：
特氟纶材料绝缘的3接线柱三同轴接头用于输出。
香蕉安全插座用于GUARD，OUTPUT LO。
螺钉端子用于CHASSIS。
DB-9连接器用于EXTERNAL TRIGGER INPUT，OUTPUT和DIGITAL I/O。
2位置螺钉端子用于INTERLOCK。
工作环境：
工作条件：0°C～50°C，70%相对湿度至 35°C。在35°～50°C条件下，相对湿度降低 3%/°C。存储条件：–25°C～65°C，设计确 保。
EMC：符合欧盟指令89/336/EEC，EN 61326-1。
安全性：符合欧盟指令73/23/EEC，EN61010-1。
振动：MIL-PRF-28800F Class 3，随机。
预热：1小时达到额定准确度。
被动降温：无风扇。
