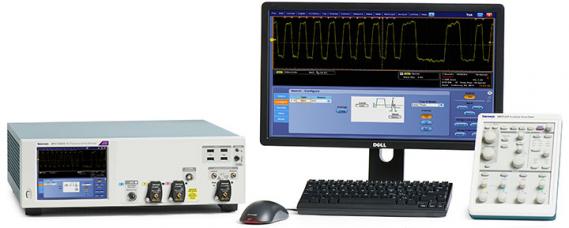

dpo70000sx-ati-oscilloscope-system

主要特性

  • 低噪声、70 GHz 实时信号捕获功能,采用已获专利的 ATI 结构
  • 紧凑的 5 ¼" (3U) 仪器封装,实现了功能最广泛的多通道系统
  • 采用 UltraSync 多台时间同步总线,提供精确的可扩充的性能
  • 最高的触发性能,>25 GHz 边沿触发带宽,独有的包络触发功能
  • 14.1 Gbps 硬件串行触发 – 保证在指定 8b10b、64b66b 或通用 NRZ 码型第一次发生时触发采集,隔离码型相关效应

技术数据

除另行说明外,所有技术规格都有保证。除另行说明外,所有技术规范适用于所有型号。

型号概述
  DPO77002SX/DPS77004SX DPO75902SX/DPS75904SX DPO75002SX/DPS75004SX
  ATI 通道 TekConnect 通道 ATI 通道 TekConnect 通道 ATI 通道 TekConnect 通道
模拟通道/带宽 DPO77002SX
1 通道/67 GHz
1 通道/70 GHz(典型值)
DPS77004SX
2 通道/67 GHz
2 通道/70 GHz(典型值)
DPO77002SX
2 通道/33 GHz
DPS77004SX
4 通道/33 GHz
DPO75902SX
1 通道/59 GHz
DPS75904SX
2 通道/59 GHz
DPO75902SX
2 通道/33 GHz
DPS75904SX
4 通道/33 GHz
DPO75002SX
1 通道/50 GHz
DPS75004SX
2 通道/50 GHz
DPO75002SX
2 通道/33 GHz
DPS75004SX
4 通道/33 GHz
每条通道采样率 200 GS/s 100 GS/s 200 GS/s 100 GS/s 200 GS/s 100 GS/s
上升时间(典型值) 10% 至 90%:5.6 ps 20% 至 80%:4.3 ps 10% 至 90%:13 ps 20% 至 80%:9 ps 10% 至 90%:6.8 ps 20% 至 80%:5.2 ps 10% 至 90%:13 ps 20% 至 80%:9 ps 10% 至 90%:7.8 ps 20% 至 80%:6 ps 10% 至 90%:13 ps 20% 至 80%:9 ps
垂直噪声(% 的满刻度),BWE 开,最大采样率(典型值) 0.83% 的满刻度 0.71% 的满刻度 0.83% 的满刻度 0.71% 的满刻度 0.83% 的满刻度 0.71% 的满刻度
0 V 偏置时 0.75% 的满刻度 (300 mVFS) 0 V 偏置时 0.56% 的满刻度 (500 mVFS) 0 V 偏置时 0.75% 的满刻度 (300 mVFS) 0 V 偏置时 0.56% 的满刻度 (500 mVFS) 0 V 偏置时 0.75% 的满刻度 (300 mVFS) 0 V 偏置时 0.56% 的满刻度 (500 mVFS)
记录长度,点(每条通道,标配) 62.5 M 62.5 M 62.5 M 62.5 M 62.5 M 62.5 M
记录长度(每条通道,10XL 选件) 125 M 125 M 125 M 125 M 125 M 125 M
记录长度(每条通道,20XL 选件) 250 M 250 M 250 M 250 M 250 M 250 M
记录长度(每条通道,50XL 选件) 1 G 1 G 1 G 1 G 1 G 1 G
定时分辨率 5 ps (200 GS/s) 10 ps (100 GS/s) 5 ps (200 GS/s) 10 ps (100 GS/s) 5 ps (200 GS/s) 10 ps (100 GS/s)
最高采样率条件下的持续时间(标配) 313 µs 625 µs 313 µs 625 µs 313 µs 625 µs
最高采样率条件下的持续时间(10XL 选件) 625 µs 1.25 ms 625 µs 1.25 ms 625 µs 1.25 ms
最高采样率条件下的持续时间(20XL 选件) 1.25 ms 2.5 ms 1.25 ms 2.5 ms 1.25 ms 2.5 ms
最高采样率条件下的持续时间(50XL 选件) 5.0 ms 10 ms 5.0 ms 10 ms 5.0 ms 10 ms
  DPO73304SX/DPS73308SX DPO72304SX DPO71604SX DPO71304SX
  TekConnect 通道 TekConnect 通道 TekConnect 通道 TekConnect 通道
模拟通道/带宽 DPO73304SX
2 通道/33GHz,4 通道/23GHz
DPS73308SX
4 通道/33GHz,8 通道/23GHz
4 通道/23GHz 4 通道/16GHz 4 通道/13GHz
每条通道采样率 DPO73304SX
2 通道 100 GS/s,4 通道 50 GS/s
DPS73308SX
4 通道 100 GS/s,8 通道 50 GS/s
2 通道 100 GS/s,4 通道 50 GS/s 2 通道 100 GS/s,4 通道 50 GS/s 2 通道 100 GS/s,4 通道 50 GS/s
上升时间(典型值) 10% 至 90%:13 ps 20% 至 80%:9 ps 10% 至 90%:17 ps 20% 至 80%:13 ps 10% 至 90%:26 ps 20% 至 80%:19 ps 10% 至 90%:32 ps 20% 至 80%:23 ps
垂直噪声(% 的满刻度),BWE 开,最大采样率(典型值) 0 V 偏置时 0.71% 的满刻度 (500 mVFS) 0 V 偏置时 0.53% 的满刻度 (500 mVFS) 0 V 偏置时 0.43% 的满刻度 (500 mVFS) 0 V 偏置时 0.44% 的满刻度 (500 mVFS)
记录长度,点(每条通道,标配) 62.5 M 62.5 M 62.5 M 62.5 M
记录长度(每条通道,10XL 选件) 125 M 125 M 125 M 125 M
记录长度(每条通道,20XL 选件) 250 M 250 M 250 M 250 M
记录长度(每条通道,50XL 选件) DPO73304SX
2 通道上 1 G,4 通道上 500 M
DPS73308SX
每台设备 2 通道上 1 G,每台设备 4 通道上 500 M
2 通道上 1 G,4 通道上 500 M 2 通道上 1 G,4 通道上 500 M 2 通道上 1 G,4 通道上 500 M
定时分辨率 10 ps (100 GS/s) 10 ps (100 GS/s) 10 ps (100 GS/s) 10 ps (100 GS/s)
最高采样率条件下的持续时间(标配) 625 μs 625 μs 625 μs 625 μs
最高采样率条件下的持续时间(10XL 选件) 1.25 ms 1.25 ms 1.25 ms 1.25 ms
最高采样率条件下的持续时间(20XL 选件) 2.5 ms 2.5 ms 2.5 ms 2.5 ms
最高采样率条件下的持续时间(50XL 选件) 10 ms 10 ms 10 ms 10 ms
垂直系统 – 模拟通道
输入耦合
TekConnect通道:

两种模式: DC, 50欧姆到可编程端接电压; 接地。

端接可以连接到DC电压:

≤ 1.2 VFS设置: -3.5 V ~ 3.5 V,

> 1.2 VFS设置:0.0 V

ATI通道:

DC, 50 Ω。

输入电阻
≤1.2 VFS 设置

50 Ω ±3%,18 ~ 28 ºC (64 ~ 82 ºF)

50 Ω ±4%,5 ~ 45 ºC (45 ºF ~ 113 ºF)

>1.2 VFS 设置
50 Ω ±4.4%,5 ~ 45 ºC (45 ºF ~ 113 ºF)
ATI 通道

50 Ω ±3%,18 ~ 28 ºC

50 Ω ±4%,5 ~ 45 ºC

灵敏度范围
TekConnect通道
62.5 mVFS至6 VFS
ATI通道
100 mVFS ~ 300 mVFS.
最大输入电压
TekConnect通道:

≤1.2 VFS设置:

±1.5 V相对于端接偏置(最大30 mA)

±5 V绝对最大输入

>1.2 VFS设置:

±8 V。受到最大Vterm电流及最大温度下衰减器额定功率限制。

ATI通道:

±0.75 Vpk

辅助通道:
±5.0 Vpk
输入端接电压 (VTerm) 范围, TekConnect通道
≤1.2 VFS设置:
-3.5 V 到 +3.5 V
>1.2 VFS设置:
0 V
频响容限
所有模式,BWE 开,18 ºC 至 28 ºC(典型值)

TekConnect 通道:

步长设置 TekConnect 通道:77.5 mVFS、151 mVFS、302 mVFS、605 mVFS、1210 mVFS、1620 mVFS、3240 mVFS

±0.5 dB,DC ~ 50% 的标称带宽

±1.5 dB,50% ~ 80% 的标称带宽

所有其他增益设置:

±1.0 dB,DC ~ 50% 的标称带宽

±2.0 dB,50% ~ 80% 的标称带宽

ATI 通道:

所有 v/div 设置

±0.5 dB,DC ~ 20 GHz

±0.75 dB,>20 GHz ~ 30 GHz

±1.25 dB,>30 GHz ~ 68.5 GHz

±2 dB,>68.5 GHz ~ 69.5 GHz

+2 / -3 dB @ 70 GHz

带宽限制
视仪器型号而定:70 GHz ~ 1 GHz, 1 GHz步长或500 MHz; 35 GHz以上5 GHz步长

非ATI通道上在33 GHz时提供纯硬件带宽设置。ATI通道上不提供纯硬件设置。

垂直分辨率
8位(采用平均时11位)
DC增益精度
± 2%
有效位数 (典型值)。从 DC 到示波器全部带宽的平均值。

70 GHz ATI 通道 4.6位 @ 250 mV FS, 200GS/s
59 GHz ATI 通道 4.8 位 @ 250 mV FS,200GS/s
50 GHz ATI 通道 5.0 位 @ 250 mV FS,200GS/s
33 GHz TekConnect 通道 5.0 位 @ 500 mV FS,100GS/s
23 GHz TekConnect 通道 5.4位 @ 500 mV FS,100GS/s
16 GHz TekConnect 通道 5.8 位 @ 500 mV FS,100GS/s
13 GHz TekConnect 通道 5.9 位 @ 500 mV FS,100GS/s
偏置范围
TekConnect通道
满刻度电压范围 偏置范围
62.5 mVFS ~ 1.2 VFS ±3.4 V
>1.2 VFS ~ 6 VFS ±6 V
ATI通道
满刻度电压范围 偏置范围
100 mVFS ~ 300 mVFS ±300 mV - (10 div × Volts/div)
偏置精度

满刻度电压范围 偏置精度
62.5 mVFS ~ 1.2 VFS (TekConnect通道) ±(0.4% | 净偏置 | + 0.2% | 净偏置 – Vterm设置 | + 2.5 mV + 1% FS)
>1.2 VFS ~ 6 VFS (TekConnect通道) ±(0.6% | 净偏置 | + 13.4 mV + 1% FS)
100 mVFS ~ 300 mVFS (ATI通道) ±(0.35% | 净偏置 | + 2 mV + 1% FS)
位置范围
±5 格
通道间串扰(通道隔离度), 典型值

输入频率范围 (直到额定带宽)。假设两条通道拥有相同的标度和带宽设置。限制适用于特定仪器的带宽。

ATI 型号
指定通道 仪器频率范围 隔离
ATI 通道(不同仪器中任意两条[或多条] ATI通道之间的隔离度),要求 UltraSync DC 至 70 GHz 70 dB
ATI 设备中的 TekConnect 通道(通道 1 和通道 3 之间的隔离度) 直流到 33 GHz 60 dB
TekConnect 通道到 ATI 通道(通道 1 和通道 3 到通道 2 的隔离度) 直流到 4 GHz 55 dB
>4 GHz 至 10 GHz 45 dB
>10 GHz 至 20 GHz 35 dB
>20 GHz 至 30 GHz 30 dB
>30 GHz 至 33 GHz 27 dB
ATI 通道到 TekConnect(非 ATI)通道(通道 2 和通道 1 或 3 之间的隔离度) 直流到 3 GHz 55 dB
>3 GHz ~ 12 GHz 40 dB
>12 GHz ~ 33 GHz 30 dB
>33 ~ 70 GHz 60 dB
TekConnect 型号(非 ATI)
指定通道 仪器频率范围 隔离
通道 1 或 2 和通道 3 或 4 之间的隔离度 直流到 33 GHz 60 dB
通道 1 和 2 或通道 3 和 4 之间的隔离度 直流到 2 GHz 60 dB
>2 至 10 GHz 42 dB
>10 至 20 GHz 35 dB
>20 至 33 GHz 30 dB
显示的平均噪声电平(DANL) (典型值)

6.25 mV/div (10 mV/div,ATI通道)

500 kHz频宽, 1 kHz RBW

峰值检测器, 平均后的轨迹, 输入端接

DC-500 MHz
500 MHz - 20 GHz
20 GHz - 70 GHz
≤ -145 dBm/Hz
≤ -155 dBm/Hz
≤ -150 dBm/Hz
29 dB NF
19 dB NF
24 dB NF
信噪比动态范围(典型值)
TekConnect通道
3 dBm输入 @ 1 GHz, 100 mV/div
CF 1 GHz, 50 MHz频宽, 1 kHz RBW, 距中心+20 MHz
-102 dB
ATI通道
-7.5 dBm输入 @ 65 GHz, 30 mV/div
CF 65 GHz, 50 MHz频宽, 1 kHz RBW, 距中心+20 MHz
-95 dB
相位噪声(典型值)
30 mV/div, 输入信号90%满刻度
  10 kHz 100 kHz 1 MHz 10 MHz
1 GHz -113 dBc/Hz -120 dBc/Hz -133 dBc/Hz -139 dBc/Hz
12.5 GHz -95 dBc/Hz -98 dBc/Hz -127 dBc/Hz -139 dBc/Hz
40 GHz -86 dBc/Hz -89 dBc/Hz -110 dBc/Hz -132 dBc/Hz
60 GHz -82 dBc/Hz -87 dBc/Hz -110 dBc/Hz -125 dBc/Hz
2/3谐波失真

6.25 mV/div (10 mV/div,ATI通道)

输入信号-26 dBm (-22 dBm,ATI通道)

TekConnect通道

基础

第2 第3
1 GHz ≤ -60 dBc ≤ -55 dBc
500 MHz - 10 GHz ≤ -55 dBc ≤ -50 dBc
10 GHz-16.5 GHz ≤ -45 dBc ≤ -50 dBc
ATI通道
1 GHz ≤ -60 dBc ≤ -50 dBc
500 MHz - 10 GHz ≤ -60 dBc ≤ -45 dBc
10 GHz - 25 GHz ≤ -50 dBc ≤ -50 dBc
25 GHz - 35 GHz ≤ -40 dBc ≤ -50 dBc
2音调3阶互调制侦听TOI (典型值)
TekConnect通道
200 mV/div, 3 dBm输入/音调
2.598 GHz 和 2.602 GHz
20 MHz频宽, 100 kHz RBW

+30 dBm
ATI通道
30 mV/div, -15 dBm输入/音调
64.998 GHz 和 65.002 GHz
20 MHz频宽100 kHz RBW

+10 dBm
2 Tone 3 <6820/阶互调制失真(典型值)

6.25 mV/div (10 mV/div,ATI通道)

-34 dBm输入/音调 (-29 dBm输入/音调,ATI通道)

10 MHz隔离度, 50 MHz频宽, 100 kHz RBW

TekConnect
10 MHz - 33 GHz
≤ -45 dBc
ATI通道
10 MHz - 65 GHz
≤ -40 dBc
SFDR(典型值)
TekConnect通道
CF 2.5 GHz, 频宽5 GHz, 100 kHz RBW, 50 mV/div
输入-8 dBm @ 1 GHz
≤ -65 dBc
ATI通道
CF 65 GHz, 频宽6 GHz, 100 kHz RBW, 30 mV/div
输入-12 dBm @ 62 GHz - 68 GHz任意频率
≤ -55 dBc
其他杂散响应 (典型值)

6.25 mV/div (10 mV/div,ATI通道)

输入信号-26 dBm (-22 dBm,ATI通道)

在SPC, 启用EENOB后

交织镜频(所有通道)
杂散频率= N(12.5 GHz) +-Fin, N 从 1 到 5  ≤ -40dBc
ATI通道镜频
杂散频率= 37.5 GHz + Fin,对Fin DC-37.5 GHz
37.5 GHz – Fin,对Fin 37.5 GHz ~ 70 GHz
≤ -30dBc
残余响应

输入端接时

6.25 mV/div (10 mV/div,ATI通道)

在SPC, 启用EENOB后

TekConnect通道
12.5 GHz 和 25 GHz时例外
≤ -75 dBm
≤ -60 dBm
ATI通道
12.5 GHz、25 GHz、37.5 GHz和50 GHz时例外
≤ -75 dBm
≤ -60 dBm
输入VSWR (典型值)
TekConnect通道≤ 1.2 Vfs设置
DC - 17 GHz
17 GH - 20 GHz
20 GHz - 33 GHz
1.4:1
1.6:1
2.0:1
TekConnect通道>1.2 Vfs设置
DC - 17 GHz
17 GHz - 33 GHz
1.4:1
2.0:1
ATI通道
DC - 20 GHz
20 GHz - 33 GHz
33 GHz - 70 GHz
1.5:1
1.8:1
2.6:1
水平系统
时基精度

±0.8 x 10-6(第一年内),第一年后 ±0.3 x 10 -6老化/年,工作温度 23°C ±5°C(预热 30 分钟后)。

典型值:调节后 ±0.1 x 10-6初始精度。

时基延迟时间范围
–5.0 ks 至 1.0 ks
采样时钟抖动(典型值)
ATI通道

<10 μs持续时间: <65 fsRMS

TekConnect通道
<10 μs持续时间: <100 fsRMS
触发抖动(典型值)
使用增强触发位置时10 fs。
时间/格设置
ATI通道(仅限采样率200 GS/s)

Max RT设置: 500 μs/div(1G RL,50XL选项)

Min RT设置:25 ps/div

Max IT设置: 250 μs/div(1G RL,50XL选项)

Min IT设置: 500 fs/div

TekConnect通道1(最高采样率100 GS/s时)

Max RT设置: 1 ms/div(1G RL,50XL选项)

Min RT设置:50 ps/div

Max IT设置: 10 μs/div(1G RL,50XL选项)

Min IT设置: 500 fs/div

1TekConnect通道采样率可下降到3.125次采样/秒,导致最大RT设置6.55 Ms/div,记录长度205 M(需要250 M或者更高的RL,20XL选项)

通道间延迟, BWE (典型值)

≤ 500 fs,相同仪器内任意两条通道之间,任意增益设置,25 °C ±5 °C,在进行任何用户调节前。 手动调节,10  fs最低分辨率。 5 °C和45 °C时额定值线笥下降到≤ 1.5 ps。

通道偏移稳定性,UltraSync(典型)

25 ℃ ±5 ℃时任意增益设置下任意两条通道间≤ 250 fsRMS。5 ℃和45 ℃时线性下降到≤ 3 ps。

通道间时滞范围
±75 ns
采集系统
触发灵敏度(典型值)
内部 DC 耦合
A事件触发,B事件触发 ≤ 5%FS,DC ~ 50 MHz
≤ 7.5%[email protected] GHz
≤ 10%[email protected] GHz
≤ 15%[email protected] GHz
≤ 35%[email protected] GHz
≤ 50%FS @ 25 GHz
辅助输入 50 Ω(外部触发)
辅助输入 100 mVpp,DC ~ 1 GHz
175 mVpp@4 GHz
225 mVpp@8 GHz
325 mVpp@10 GHz
800 mVpp@12 GHz
边沿触发灵敏度,非DC耦合模式(典型值)
所有源, 正或负边沿, 垂直标度设置 ≥10 mV/div和≤1 V/div

触发耦合 灵敏度
噪声抑制 15%FS,DC ~ 50 MHz
22.5% @ 5 GHz
30%FS @ 10 GHz
45%FS @ 15 GHz
100%FS @ 20 GHz
AC 与频率> 100 Hz的DC耦合极限相同, 衰减信号 <100 Hz
HF REJ 与频率< 20 kHz的DC耦合极限相同, 衰减信号 > 20 kHz
LF REJ 与频率> 200 kHz的DC耦合极限相同, 衰减信号 < 200 kHz
RF 最小粘滞值/高灵敏度
A TRIG TekConnect
2.5% FS,DC ~ 50 MHz
2.5% FS @ 5 GHz
2.5% FS @ 10 GHz
5% FS @ 15 GHz
7.5% FS @ 20 GHz
12.5% FS @ 25 GHz
B TRIG TekConnect
2.5% FS,DC ~ 50 MHz
2.5% FS @ 5 GHz
2.5% FS @ 10 GHz
5% FS @ 15 GHz
7.5% FS @ 20 GHz
20% FS @ 25 GHz
A TRIG ATI
2.5% FS,DC ~ 50 MHz
2.5% FS @ 5 GHz
2.5% FS @ 10 GHz
5% FS @ 15 GHz
10% FS @ 20 GHz
22.5% FS @ 25 GHz
B TRIG ATI
2.5% FS,DC ~ 50 MHz
2.5% FS @ 5 GHz
2.5% FS @ 10 GHz
5% FS @ 15 GHz
10% FS @ 20 GHz
22.5% FS @ 25 GHz
A 事件和延迟的 B 事件触发类型

独立式仪器

DPO73304SX

DPO72304SX

DPO71604SX

DPO71304SX

DPO77002SX

DPO75902SX

DPO75002SX

触发类型 TekConnect 通道 ATI 通道 TekConnect 通道
边沿 X X X
毛刺 X X X
宽度 X X X
欠幅脉冲 X X X
串行 (8b10b) X X X
窗口 X X X
超时 X X X
周期/频率 X X X
包络 X X X
跳变 X X X
逻辑码型 X   X
建立时间/保持时间 X   X
逻辑状态 X
多台配置

DPO73304SX

DPO72304SX

DPO71604SX

DPO71304SX

DPO77002SX

DPO75902SX

DPO75002SX

触发类型 TekConnect 通道 ATI 通道 TekConnect 通道
边沿 X X X
毛刺 X X X
宽度 X X X
主要触发模式
自动、正常、单次
触发序列
主触发、时间延迟、事件延迟、按时间复位、按状态复位、按跳变复位。 所有顺序可以包括触发事件后单独的水平延迟,以定位采集时间窗口
触发耦合

DC, AC (衰减 <100 Hz)

HF Rej (衰减>20 kHz)

LF Rej (衰减<200 kHz)

噪声抑制(降低灵敏度)

RF耦合(最大工作频率时提高触发灵敏度和带宽)

可变A事件触发释抑范围
250 ns ~ 12 s + 随机触发释抑
触发电平或门限范围

触发源 范围
Ch1, 2, 3或4 满刻度
辅助输入 ±3.65 V
工频 0 V, 不能设置
增强触发

增强触发可校正触发路径与采集的数据路径之间的时间差(码型触发除外,它支持与 A 事件和 B 事件有关的所有 Pinpoint 触发类型);默认开启(用户可以选择);在 FastAcq 模式中不能使用。

线路触发
在供电系统工频信号上触发, 电平固定在 0 V。
串行码型触发
所有 70000SX 型号。要求选项 ST14G
可视触发
要求选项 VET
最大区域数量
8
区域形状
矩形、三角形、梯形、六边形、用户定义的拥有 >40 个顶点的形状)
兼容性
可视触发限定技术兼容所有触发类型和所有触发顺序
触发类型
触发类型 说明
8b/10b 在 8b10b 总线上触发,最高 160 位。
64b/66b 在 64b/66b 总线上触发,最高 132 位。
I2C 触发开始、重复开始、停止、丢失确认、地址(7 位或 10 位)、数据或地址和数据。
SPI 在 SS 或数据上触发。
PCIe 在 PCIe 总线上触发。
USB 在 USB 总线上触发。
CAN 触发帧开始、帧类型、标识符、数据、帧结束、丢失确认、位填充错误。
LIN 触发同步、标识符、数据、ID 和数据、唤醒帧、睡眠帧、错误。
FlexRay 触发帧开始、指示器位、循环数、标头字段、标识符、数据、帧结束、错误。
RS-232/422/485/UART 触发开始位、包尾、数据和奇偶性错误。
MIL-STD-1553  在 MIL-STD-1553 总线上触发。
10/100BASE-T 以太网 在 10/100BASE-T 以太网总线上触发。
边沿 触发任何通道或前面板辅助输入上的正斜率或负斜率。耦合包括 DC、AC、噪声抑制、HF 抑制、LF 抑制和 RF 耦合。
频率/周期 触发在位于或超过可以选择的时间极限时以相同斜率越过门限两次的事件。斜率可以是正、负或任一。
毛刺 触发或抑制正极、负极或任意极性的毛刺。最小毛刺宽度为 40 ps(典型值),重新准备时间为 50 ps(<5 ns间隔),间隔大于 5 ns 时为 75 ps。
码型 当码型在指定时间内变成假或保持为真时触发。为四条输入通道指定的码型(AND, OR, NAND, NOR)。
欠幅脉冲 在一个脉冲越过一个阈值,但在再次越过第一个阈值前未能越过第二个阈值时触发采集。可以根据时间或逻辑判定事件。最小欠幅脉冲宽度为40 ps (典型值),重新准备时间为50 ps
串行触发 (8b10b) 在 8b10b 编码数据和通用 NRZ 串行数据上触发,最高 160 位
建立时间/保持时间 当任意两条输入通道中存在的时钟和数据之间的建立时间和保持时间超过门限时触发。
状态 通道 4 上边沿时钟输入的通道(1, 2, 3)的任何逻辑码型。触发上升时钟沿或下降时钟沿。
超时 当事件在指定时间内一直保持高、低或高低时触发。可以从 300 ps 开始选择。
跳变 在脉冲边沿速率时触发 当事件在指定时间内一直保持高、低或高低时触发。可从 300 ps 中选择。 快于或慢于指定速率时触发。斜率可以为正、负或正负。
宽度 在正脉冲或负脉冲的宽度落在或超过可以选择的时间极限范围时触发(小至 40 ps)。
窗口 当事件进入或退出用户可调节的两个门限定义的一个窗口时触发。可以根据时间或逻辑判定事件。
可视触发 在满足可视触发表达式时触发。
包络 判定标准适用于边沿触发、毛刺触发、宽度触发或欠幅脉冲触发,从而在检测到的调制载波的包络上执行该触发类型。载频250 MHz ~ 15 GHz.最小突发宽度 <20 ns, 突发间最大间隙 <20 ns。
波形分析
波形处理/数学运算
代数表达式

定义广泛的代数表达式,包括波形、标量、用户可调节变量和参数测量结果,例如 (Integral (CH1 ‒ Mean(CH1)) × 1.414 × VAR1)

算术
波形和标量的加、减、乘、除
滤波函数

用户可以定义滤波器。 用户可指定包含滤波系数的滤波器文件。 提供了多个示例滤波器文件

频域函数
频谱幅度和相位、实部和虚部
模板功能

使用采样波形生成波形数据库像素图。 可以定义样点数

数学函数

平均、倒数、积分、微分、平方根、指数、Log 10、Log e、Abs、Ceiling、Floor、Min、Max、Sin、Cos、Tan、ASin、ACos、ATan、Sinh、Cosh、Tanh

关系运算
>、<、≥、≤、==、!= 比较的布尔结果
垂直单位
幅度: 线性、dB、dBm 相位: 度、弧度、群时延 IRE 和 mV 单位
窗口函数

矩形、Hamming、Hanning、Kaiser-Bessel、Blackman-Harris、Gaussian、Flattop2、泰克指数

使用数学插入式接口的自定义函数

提供的接口支持用户在 MATLAB 或 Visual Studio 中创建自己的自定义数学函数

显示器系统
色彩模式
正常、绿色、灰色、温度、光谱和用户定义
格式
YT、XY、XYZ
显示器分辨率
1024 水平 × 768 垂直像素 (XGA)
显示器类型
6.5英寸液晶活动矩阵彩色显示器,带电容性触摸屏
水平格数
10
垂直格数
10
波形样式
矢量、点状、可变余晖、无限余晖
计算机系统和外设
操作系统
Microsoft Windows 10 Enterprise IoT Edition
CPU

INTEL CORE I7-4790 S,3.2 GHz,四核

系统内存
32 GB
固态硬盘
可移动硬盘,≥900 GB容量
鼠标
光学滚轮鼠标,USB 接口
键盘
USB 接口
输入-输出端口
辅助触发输入特点和范围
50 Ω, ±5 V (DC + 峰值AC)
辅助输出逻辑极性和功能

默认输出是A 触发低真 (A 触发事件发生时负边沿)。 您还可以把输出编程为A 触发高真、B 触发低或高真、失效、强制高和强制低。

快速边沿输出步进幅度和偏置

1200 mV差分到100 Ω负载,-300 mV共模。

外部参考输入频率

10 MHz, 100 MHz, 12.5 GHz

仪器扫描10 MHz或100 MHz。在单独的SMA输入上支持12.5 GHz。

12.5 GHz时钟输入
1.3 Vp-p (6 dBm)
B, C, D 12.5 GHz时钟输出 (UltraSync)
1.3 Vp-p (6 dBm)
内部参考输出电压(典型值)
10 MHz Vout峰峰值

> 800 mV峰峰值,50 Ω

> 1.6 V峰峰值,1 MΩ (内部AC耦合)。

输入和输出端口
DVI-D视频端口

孔工数字可视接口(DVI-D)兼容端口

VGA端口
孔式视频图形阵列(VGA)兼容端口
DisplayPort
两个连接器(主, 从)提供了数字显示接口
PCIe
PCIe端口配置多台系统
触发

UltraSync触发总线

键盘和鼠标端口
仪器兼容PS-2,在连接时必须断电
LAN端口
两个RJ-45连接器(LAN1,LAN2),支持10BASE-T、100BASE-TX和千兆位以太网
外部音频端口
外部音频插孔,用于麦克风输入和工频输出
USB 端口

4个前面板USB 2.0连接器

4个后面板USB 3.0/USB 2.0连接器

一个后面板USB设备连接器

数据存储技术数据
非易失性内存保留时间(典型值)
>20年
固态硬盘

波形和设置存储在固态硬盘中。

固态硬盘是≥900 GB固态硬盘(可拆卸)。

电源
功耗

<980 W, 单台仪器, 最大值

≤780 W, 单台(典型值)

源电压和频率

100 V ~ 240 VRMS, 50/60 Hz

115 V ±10%, 400 Hz

CAT II

Mechanical specifications
外观尺寸
DPO70000SX型号
157毫米(6.0英寸)高
452毫米(17.8英寸)宽
553毫米(21.8英寸)厚
DPO70000SX型号,机架安装配置
177毫米(7.0英寸)高
440毫米(19.75英寸)宽
523毫米(20.6英寸)厚(从机架安装耳到仪器背面)
重量
DPO70000SX型号

19 千克 (42磅),仅示波器

冷却
要求间隙
风扇强制空气流通,没有空气过滤器
顶部 0毫米(0英寸)
底部 最低6.35毫米(0.25英寸)或在站在支脚上时0毫米(0英寸),支架向下滑
左侧 76毫米(3英寸)
右侧 76毫米(3英寸)
后面 后天面支脚上0毫米(0英寸)
环境技术数据
温度
工作
+5 ℃ 到 +45 ℃
非工作
-20 ℃ 到 +60 ℃
湿度
工作

8% ~ 80%相对湿度, +32 °C (+90 °F)及以下时

5% ~ 45%相对湿度,+32 °C (+90 °F)以上到+45 °C (+113 °F)时,无冷凝,受到+29.4 °C (+85 °F)的最大湿球温度限制 (+45 °C (+113 °F)时相对湿度下降到32%)

非工作

5% ~ 95相对湿度, +30 °C (+86 °F)以下时;

5% ~ 45%相对湿度, +30 °C (+86 °F)到+60 °C (+140 °F)时,无冷凝,受到+29.4 °C (+85 °F)的最大湿球温度限制( +60 °C (+140 °F)时相对湿度下降到11%)

海拔高度
工作
最高3,000米
非工作
最高12,000米
