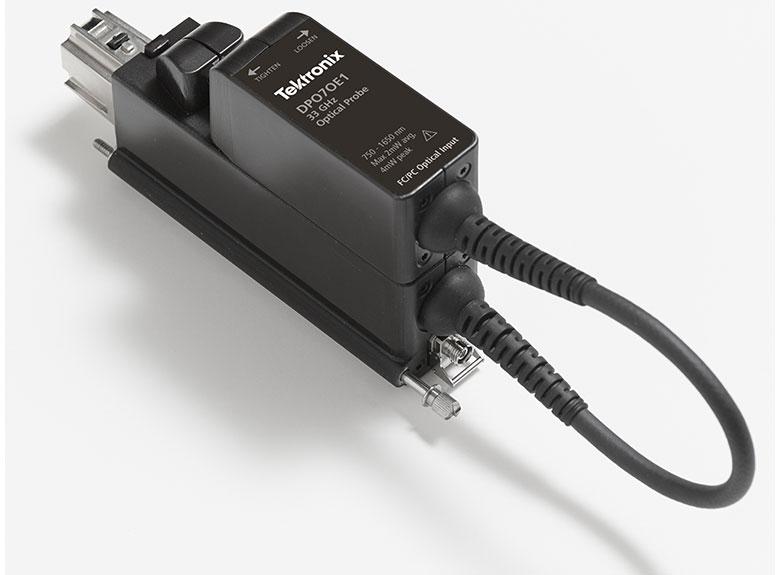

DPO7OE1

技术规格

除另行说明外，所有技术规格均保证一致，除另外说明外，所有技术规格均适用于所有型号。¹

¹除另行指明外，所有光指标均在 1310nm 和 1550nm 波长上测试。另外对 DPO7OE1 在 850nm 波长上测试。

标称特点

电带宽 (-3 dB) ¹

DPO7OE1：33 GHz

DPO7OE2：59 GHz

四阶 Bessel Thomson 滤波器²

用户指定

耦合

直流

波长范围（选项 FC/PC）

DPO7OE1：750 nm ~ 1650 nm

DPO7OE1：850 nm、1310 nm、1550 nm（校准后）³

DPO7OE2：1200 nm ~ 1650 nm

DPO7OE2：1310 nm、1550 nm (校准后)³

波长范围（选项 FC/APC）

1310 nm、1550 nm（校准后）³

DPO7OE1: 1260 nm ~ 1650 nm

DPO7OE2: 1200 nm ~ 1650 nm

光连接器类型

选项 FC/PC

FC/PC (FC 由可更换的 JAE 连接器确定)

选项 FC/APC

FC/APC

输入光纤纤芯直径（最大值）

探头	选件	技术指标
DPO7OE1	FC/PC	50 μm (兼容单模光纤和多模光纤)
	FC/APC	9 μm (兼容单模光纤)
DPO7OE2	FC/PC	9 μm (兼容单模光纤)
	FC/APC

示波器接口

ATI（1.85 mm RF 连接器）, TekConnect

¹与 DSP 配合使用。

²滤波器为标准光基准接收机，对 DPO7OE1 的电带宽 < 22 GHz，对 DPO7OE2 的电带宽为 29.5 GHz。

³在运行用户校准程序后，DPO7OE 系列在自定义波长上支持校准后的幅度响应。

光特点

上升时间 (10% ~ 90%)¹

DPO7OE1：10.2 ps，典型值

DPO7OE2：7.5 ps，典型值

最大输入功率（线性响应）

DPO7OE1：4 mW，典型值

DPO7OE2：2 mW，典型值

最大非破坏性输入信号

DPO7OE1：8 mW，典型值

DPO7OE2：4 mW，典型值

输入回波损耗

DPO7OE1：>19 dB，典型值

DPO7OE2：>27 dB，典型值

异常

3% 峰峰值（仅适用于 ORR 滤波器），典型值

输出零（暗电平）（针对 > 25 GHz 带宽的滤波器）

±（10 µW + 4% * | 垂直偏置 |），1310 nm 和 1550 nm

± (12 µW ± 4% * | 垂直偏置 |)，850 nm（仅限 DPO7OE1）

与偏振相关

DPO70E1（1310 nm 和 1550 nm 输入）：最大值 ±0.3 dB

DPO70E2（1310 nm 和 1550 nm 输入）：最大值 ±0.2 dB

直流垂直精度

±（25 μW+ [（0.04 + 连接器不确定度） * [（垂直读数） - （垂直偏置）]]），典型值

DPO70E1：光噪声，RMS

850 nm

滤波器	TekConnect		ATI
	典型值 (µW)	最大值 (µW)	典型值 (µW)	最大值 (µW)
未经滤波的 O/E 响应	13.51	17.62	17.92	19.40
平坦到最大值	20.05	27.90	35.66	38.40
用户 12.6 GHz（针对 16.8 GBd NRZ）	12.09	15.64	11.61	16.35
用户 21.0375 GHz（针对 28.05 GBd NRZ）	12.94	18.40	13.66	19.30

1310 nm

滤波器	TekConnect		ATI
	典型值 (µW)	最大值 (µW)	典型值 (µW)	最大值 (µW)
未经滤波的 O/E 响应	7.98	9.53	10.01	10.77
平坦到最大值	11.40	13.72	16.19	24.20
用户 12.6 GHz（针对 16.8 GBd NRZ）	5.59	8.25	6.70	8.87
用户 21.0375 GHz（针对 28.05 GBd NRZ）	7.47	9.70	7.88	10.44

1550 nm

滤波器	TekConnect		ATI
	典型值 (µW)	最大值 (µW)	典型值 (µW)	最大值 (µW)
未经滤波的 O/E 响应	8.15	10.08	10.65	11.44
平坦到最大值	11.74	14.66	16.64	25.60
用户 12.6 GHz（针对 16.8 GBd NRZ）	5.91	7.87	6.94	9.27
用户 21.0375 GHz（针对 28.05 GBd NRZ）	7.58	9.23	8.15	10.89

DPO70E2：光噪声，RMS

1310 nm

滤波器	TekConnect		ATI
	典型值 (µW)	最大值 (µW)	典型值 (µW)	最大值 (µW)
未经滤波的 O/E 响应	11.8	13.8	16.8	18.8
平坦到最大值	11.8	13.8	16.8	18.8
用户 12.6 GHz（针对 16.8 GBd NRZ）	8.3	10.3	8.3	10.3
用户 29.5 GHz	不适用	不适用	12.5	15.3

1550 nm

滤波器	TekConnect		ATI
	典型值 (µW)	最大值 (µW)	典型值 (µW)	最大值 (µW)
未经滤波的 O/E 响应	13.8	15.8	18.8	20.8
平坦到最大值	13.3	15.3	19.3	21.3
用户 12.6 GHz（针对 16.8 GBd NRZ）	9.3	11.3	9.3	11.3
用户 29.5 GHz	不适用	不适用	14	16.8

¹在 ATI 通道上从平坦到最大滤波器。

兼容性

兼容的泰克示波器

DPO70000SX, DSA/DPO70000D, MSO/DPO70000DX, MSO/DSA/DPO70000C

温度

温度

工作状态

10 °C ~ +40 °C

非工作状态

-22 °C ~ +60 °C
