主要特性

  • 2 条模拟通道和 4 条模拟通道型号
  • 100 MHz

技术数据

除另行指明外,所有技术数据都是有保障的数据。除另行指明外,所有技术数据均适用于所有型号。

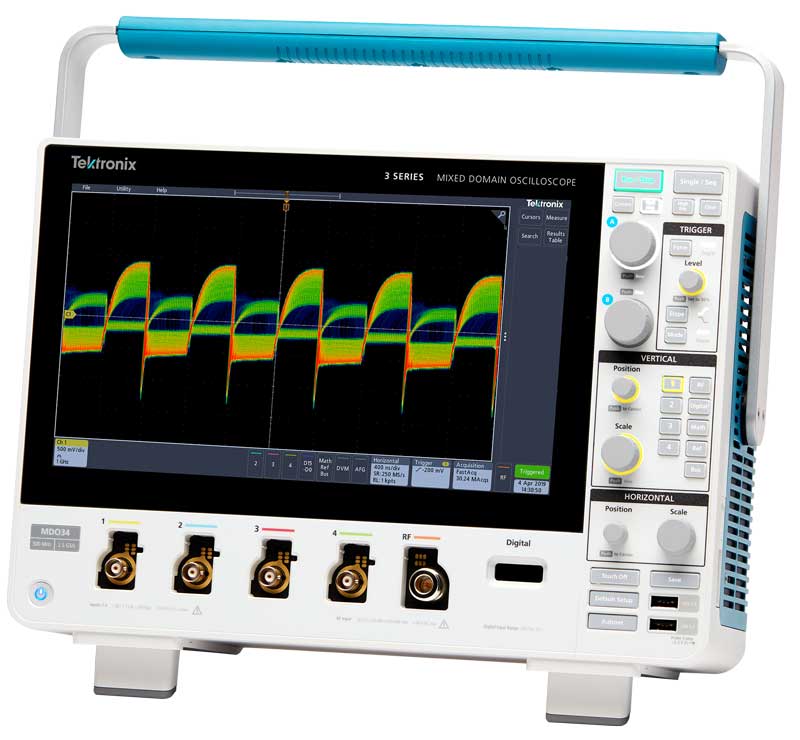

  MDO32 和 MDO34
模拟通道带宽 100 MHz 100 MHz 200 MHz 200 MHz 350 MHz 350 MHz 500 MHz 500 MHz 1 GHz 1 GHz
模拟通道
上升时间(典型计算值)
(10 mV/div 设置,50 Ω 输入端接)
4 ns 4 ns 2 ns 2 ns 1.14 ns 1.14 ns 800 ps 800 ps 400 ps 400 ps
采样率(1 个通道) 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s
采样率 (2 通道) 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s
采样率 (4 通道) - 2.5 GS/s - 2.5 GS/s - 2.5 GS/s - 2.5 GS/s - 2.5 GS/s
记录长度(1 通道) 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M
记录长度 (2 通道) 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M
记录长度 (4 通道) - 10 M - 10 M - 10 M - 10 M - 10 M
数字通道,配备 3-MSO 选项时 16  16  16  16  16  16  16  16  16  16
任意函数发生器输出,配备 3-AFG 选项时
频谱分析仪通道
标配频谱分析仪频率范围 9 kHz - 1 GHz 9 kHz - 1 GHz 9 kHz - 1 GHz 9 kHz - 1 GHz 9 kHz - 1 GHz 9 kHz - 1 GHz 9 kHz - 1 GHz 9 kHz - 1 GHz 9 kHz - 1 GHz 9 kHz - 1 GHz
选配频谱分析仪频率范围,配备 3-SA3 选项时 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz 9 kHz - 3 GHz
示波器
硬件带宽限制
≥350 MHz 型号
20 MHz 或 250 MHz
100 MHz 和 200 MHz 型号
20 MHz
输入耦合
交流、直流
输入阻抗
1 MΩ ±1%、50 Ω ±1%
输入灵敏度范围
1 MΩ
1 mV/div ~ 10 V/div
50 Ω
1 mV/div ~ 1 V/div
垂直分辨率
8 位(高分辨率时为 11 位)
最大输入电压
1 MΩ
300 VRMS CAT II,峰值 ≤ ±425 V
50 Ω
5 VRMS 峰值 ≤ ±20 V
DC 增益精度
对 5 mV/div 及以上为 ±1.5%,在 30 °C 以上时以 0.10%/°C 下降

对 2 mV/div 为 ±2.0%,在 30 °C 以上时以 0.10%/°C 下降

对 1 mV/div 为 ±2.5%,在 30 °C 以上时以 0.10%/°C 下降

对可变增益为 ±3.0%,在 30 °C 以上时以 0.10%/°C 下降

通道间隔离(典型值)
任何两个通道相同垂直标度 ≥100:1(≤100 MHz),≥30:1(>100 MHz 至额定带宽)
详细的保证规格和性能参照手册
随机噪声, 样点采集模式, 50 Ω 端接设置, 全部带宽, 典型值
  1 mV/div 100 mV/div 1 V/div
1 GHz   1.98 mV 17.07 mV
500 MHz   1.54 mV 13.47 mV
350 MHz   1.7 mV 12.7 mV
200 MHz 111 µV 1.6 mV 15.19 mV
100 MHz 98 µV 1.38 mV 15.87 mV
偏置范围
伏/格设置 偏置范围
1 M Ω 输入 50 Ω 输入
1 mV/div ~ 50 mV/div ±1 V ±1 V
50.5 mV/div ~ 99.5 mV/div ±0.5 V ±0.5 V
100 mV/div ~ 500 mV/div ±10 V ±10 V
505 mV/div ~ 995 mV/div ±5 V ±5 V
1 V/div ~ 10 V/div ±100 V ±5 V
水平系统模拟通道
时基范围
1 GHz 型号
400 ps/格至 1000 s/格
≤500 MHz 型号
1 ns/格至 1000 s/格
最高采样率时的最大持续时间(全/半通道)
1 GHz 型号
4/2 ms
≤500 MHz 型号
4/4 ms
时基时延范围
-10 格至 5000 s
通道间时滞范围
±125 ns
时基精度
±10 ppm, 在任意 ≥1 ms 间隔上
触发系统
触发模式
自动触发,正常触发,单次触发
触发耦合
DC, AC, HF 抑制 (衰减 >50 kHz), LF 抑制 (衰减 <50 kHz), 噪声抑制 (降低灵敏度)
触发释抑范围
20 ns ~ 8 s
触发灵敏度(典型值)
边沿类型, DC 耦合
触发源 灵敏度
任意模拟通道输入 对 1 mV/div ~ 4.98 mV/div; 0.75 div, DC ~ 50 MHz 时; 在仪器带宽下提高到 1.3 div
≥ 5 mV/div: 0.40 div, DC ~ 50 MHz时; 在仪器带宽下提高到 1 div
辅助输入(外部); 仅在两通道仪器上提供 200 mV, DC ~ 50 MHz时; 200 MHz 时提高到 500 mV
工频 固定
触发电平范围
任意输入通道
从屏幕中央 ±8 ,如果选择了垂直低频抑制触发耦合,则为 0V ±8 格
辅助输入(外部触发)
±8 V
线路
工频触发电平固定为约 50% 的工频电压。
触发频率读数
提供可触发事件的 6 位频率读数。
触发类型
边沿
任何通道正斜率、负斜率或任一斜率。耦合包括直流、交流、高频抑制、低频抑制和噪声抑制。
序列(B 触发)
触发延迟(时间): 9.2 ns ~ 8 s。或触发延迟 (事件): 1 ~ 4,000,000 个事件。当选择“任一”边沿时不可用。
脉冲宽度
在正脉冲宽度或负脉冲宽度>、<、=、≠ 或处于指定时间周期范围以内/以外时触发。
超时
在事件保持高、低或任一状态指定时间周期(4 ns ~ 8 s)时触发。
欠幅
在一个脉冲超过第一个阈值,但是未能超过第二个阈值时触发采集。
逻辑
当通道的任何逻辑模式变为假或保持真达到指定时间周期时触发。任何输入均可用作时钟来寻找时钟边沿上的模式。为所有输入通道指定的模式(AND、OR、NAND、NOR)定义为高、低或无关。
建立时间与保持时间
在任何模拟和数字输入通道上存在的时钟与数字之间建立时间与保持时间出现违例时触发。



建立时间和触发时间触发类型 说明
建立时间范围 -0.5 ns ~ 1.024 ms
保持时间范围 1.0 ns ~ 1.024 ms
建立时间 + 保持时间范围 0.5 ns ~ 2.048 ms



上升/下降时间
在脉冲边沿变化速率快于或慢于指定速率时触发。斜率可为正、负或任一,时间范围是 4.0 ns 至 8 s 。
视频
在 NTSC、PAL 和 SECAM 视频信号上的所有行(奇偶)或所有场上触发。

480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/⁠50, 1080p/60

自定义双电平和三电平同步视频标准。

并行 (在安装选项 3-MSO 时可用)
在并行总线数据值上触发。并行总线的大小可为 1 至 20 位(来自数字和模拟通道)。支持二进制和十六进制基数。
采集系统
采集模式
采样
采集采样值。
峰值检测
所有扫描速度的取样毛刺窄至 1.5 ns(1 GHz 型号)、2.0 ns(500 MHz 型号)、3.0 ns(350 MHz 型号)、5.0 ns(200 MHz 型号)、7.0 ns(100 MHz 型号)。
平均
平均包含 2 ~ 512 个波形。
包络
最小-最大值包络反映多个采集上的峰值检测数据。包络的可选波形个数为 1 至 2000;无穷大。
高分辨率
实时矩形平均可降低随机噪声,提高垂直分辨率。
滚动
在屏幕上从右向左以小于等于 40 ms/div 的扫描速度滚动波形。
FastAcq®
FastAcq 优化了仪器,可以分析动态信号,捕获偶发事件,1 GHz 型号上捕获速率为 >280,000 wfms/s,100 MHz – 500 MHz 型号上捕获速率为 >235,000 wfms/s。
波形测量
光标
波形和屏幕
自动测量(时域)
30个,一次可以在屏幕上显示最多8个测量。测量包括:周期, 频率, 延迟, 上升时间, 下降时间, 正占空比, 负占空比, 正脉宽, 负脉宽, 突发宽度, 相位, 正过冲, 负过冲, 总过冲, 峰峰值, 幅度, 高, 低, 最大值, 最小值, 中间值, 周期中间值, RMS, 周期RMS, 正宽度数, 负宽度数, 上升沿数, 下降沿数, 面积和周期面积。
自动测量(频域)
3 项,其中任何时间可在屏幕上显示一项。测量包括:通道功率、邻信道功率比 (ACPR) 和占用带宽 (OBW)
测量统计
平均值、最小值、最大值、标准偏差。
参考电平
用户可定义的参考电平用于自动测量,可以百分比或单位形式指定。
选通
在采集中隔离出特定的事件,并进行测量,使用屏幕或波形光标。
波形数学运算
代数
波形的加、减、乘、除。
数学函数
积分、微分、FFT。
FFT
频谱幅度。把FFT垂直标度设置为线性 RMS 或 dBV RMS,把 FFT 窗口设置为矩形、Hamming、Hanning 或 Blackman-Harris。
频谱运算
频谱光迹的加和减。
高级数学
定义大量的代数表达式,包括波形、参考波形、数学函数(FFT、积分、微分、对数、指数、平方根、绝对值、正弦、余弦、正切、弧度、角度)、标量、最多两个用户可调节的变量和参数化测量结果(周期、频率、延迟、上升、下降、正宽度、负宽度、突发宽度、相位、正占空比、负占空比、正过冲、负过冲、总过冲、峰峰值、幅度、均方根、周期均方根、高、低、最大值、最小值、平均值、周期平均值、面积、周期面积和趋势图),例如 (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)。
事件操作
事件
无,或在触发时
操作
停止采集、将波形保存到文件、保存屏幕图像、发送、触发输出脉冲、远程接口
重复
1 至 1,000,000
功率测量(选配)
电源质量测量
VRMS、V波峰因数、频率、IRMS、I波峰因数、有效功率、视在功率、无效功率、功率因数、相位角。
开关损耗测量
功率损耗
Ton、Toff、传导、总损耗。
能量损耗
Ton、Toff、传导、总损耗。
谐波
THD-F、THD-R、RMS 测量。谐波图形显示及表格显示。按照 IEC61000-3-2 Class A 和 MIL- STD-1399 第 300A 节进行测量。
波纹测量
V波纹 和 I波纹
调制分析
+脉宽、-脉宽、周期、频率、+占空比和 –占空比调制类型的图形显示。
安全作业区
开关设备安全作业区测量的图形显示和模板测试。
dV/dt 和 dI/dt 测量
转换速率光标测量
频谱分析仪

所有型号标配1K 至1 GHz频谱分析或可选配3 GHz频谱

捕获带宽
所有型号: 1 GHz标配或选配3 GHz的3-SA3
频宽
所有型号: 9 kHz - 1 GHz标配或配备选项 3-SA3 时 3 GHz, 按 1-2-5 序列调节
解析带宽
20 Hz - 150 MHz,按 1-2-3-5 序列调节
参考电平
-140 dBm ~ +20 dBm, 步长为 5 dBm
垂直刻度
1 dB/格至 20 dB/格,按 1-2-5 序列调节
垂直位置
-100 divs ~ +100 divs (用 dB 显示)
垂直单位
dBm、dBmV、dBµV、dBµW、dBmA、dBµA
显示的平均噪声 (DANL)
9 kHz - 50 kHz
< -109 dBm/Hz (< -113 dBm/Hz 典型值)
50 kHz – 5 MHz
< -126 dBm/Hz (< -130 dBm/Hz 典型值)
5 MHz - 2 GHz
< -136 dBm/Hz (< -140 dBm/Hz 典型值)
2 GHz – 3 GHz
< -126 dBm/Hz (< -130 dBm/Hz 典型值)
DANL,连接 TPA-N-PRE 前置放大器
前置放大器设置为 "Auto", 基准电平设置为 -40 dB
9 kHz - 50 kHz
< -117 dBm/Hz (< -121 dBm/Hz 典型值)
50 kHz – 5 MHz
< -136 dBm/Hz (< -140 dBm/Hz 典型值)
5 MHz - 2 GHz
< -146 dBm/Hz (< -150 dBm/Hz 典型值)
2 GHz – 3 GHz
< -136 dBm/Hz (< -140 dBm/Hz 典型值)
杂散响应
二阶谐波失真(>100 MHz)
< -55 dBc (< -60 dBc 典型值)
三阶谐波失真(>100 MHz)
< -53 dBc (< -58 dBc 典型值)
二阶互调制失真 (>15 MHz)
< -55 dBc (< -60 dBc 典型值)
三阶互调制失真 (>15 MHz)
< -55 dBc (< -60 dBc 典型值)
残余杂散响应

< -78 dBm (< -84 dBm 典型值, ≤ -15 dBm 基准电平和 RF 输入, 端接阻抗 50 Ω)

在 2.5 GHz 时
< -62 dBm (< -73 dBm 典型值)
在 1.25 GHz 时
< -76 dBm (< -82 dBm 典型值)
示波器通道对频谱分析仪的串扰
≤800 MHz 输入频率
较基准电平 < -60 dB (典型值)
>800 MHz - 2 GHz 输入频率
较基准电平 < -40 dB (典型值)
1 GHz CW 的相噪
10 kHz
< -81 dBc/Hz, < -85 dBc/Hz (典型值)
100 kHz
< -97 dBc/Hz, < -101 dBc/Hz (典型值)
1 MHz
< -118 dBc/Hz, < -122 dBc/Hz (典型值)
电平测量不确定度
基准电平 10 dBm ~ -15 dBm。输入电平范围为基准电平到低于基准电平 40 dB。技术数据不包括失配误差。
18 °C ~ 28 °C

9 kHz-1.5 GHz < ±1 dBm (<±0.4 dBm 典型值)

1.5 GHz-2.5 GHz < ±1.3 dBm (<±0.6 dBm 典型值)

2.5 GHz-3 GHz < ±1.5 dBm (<±0.7 dBm 典型值)

在工作范围中
< ±2.0 dBm
带有 TPA-N-PRE 前置放大器时的电平测量不确定度
将前置放大器设置为“自动”。将基准电平 10 dBm 设置为 -40dBm。输入电平范围在基准电平到低于基准电平 30 dB。技术数据不包括失配误差。
18 °C - 28 °C
< ±1.5 dBm (典型值), 任一前置放大器状态
在工作范围内
< ±2.3 dBm, 任一前置放大器状态
频率测量精度
±(([基准频率误差] x [标记频率]) + (频宽/750 + 2)) Hz; 基准频率误差 = 10ppm (10 Hz / MHz)
最大工作输入电平
平均连续功率
+20 dBm (0.1 W)
损坏前最大直流
±40 V DC
损坏前最大功率(连续波)
+33 dBm (2 W)
损坏前最大功率(脉冲)
+45 dBm (32 W) (<10 µs 脉宽, <1% 占空比, 基准电平 ≥ +10 dBm)
连接 TPA-N-PRE 前置放大器时的最大工作输入电平
平均连续功率
+20 dBm (0.1 W)
损坏前最大直流
±20 V DC
损坏前最大功率(连续波)
+30 dBm (1 W)
损坏前最大功率(脉冲)
+45 dBm (32 W) (<10 μs脉宽, <1%占空比和参考电平≥ +10 dBm)
频域光迹类型
正常、平均值、最大保持、最小保持
检测方法
+峰值、-峰值、平均值、取样值
自动标记
基于用户可调阈值和偏移值确定 1 到 11 个峰值
手动标记
两个手动标记,指明频率、幅度、噪声密度和相位噪声
标记读数
绝对值或相对值
FFT 窗
FFT 窗 因数
Kaiser 2.23
矩形 0.89
Hamming 1.30
Hanning 1.44
Blackman-Harris 1.90
平顶 3.77
任意函数发生器

(要求 3-AFG 选项)

波形
正弦波、方波、脉冲波、斜坡/三角波、直流、噪声、抽样信号(Sinc 函数)、高斯白噪声、洛伦兹曲线、指数上升、指数下降、半正矢曲线、心电图和任意波形和AM/FM。
正弦
频率范围
0.1 Hz ~ 50 MHz
幅度范围
20 mVp-p ~ 5 Vp-p 至 Hi-Z;10 mVp-p ~ 2.5 Vp-p 至 50 Ω
幅度平坦度(典型值)
1 kHz 时为 ±0.5 dB(±1.5 dB,<20 mVp-p 幅度)
总谐波失真(典型值)
1% 至 50 Ω

2%, 幅度 < 50 mV 且频率 > 10 MHz 时

3%, 幅度 < 20 mV 且频率 > 10 MHz 时

无杂散动态范围 (SFDR)(典型值)
-40 dBc (Vp-p ≥ 0.1 V);-30dBc (Vp-p ≤ 0.1 V),50 Ω 负载
方波/脉冲波
频率范围
0.1 Hz ~ 25 MHz
幅度范围
20 mVp-p ~ 5 Vp-p 至 Hi-Z;10 mVp-p ~ 2.5 Vp-p 至 50 Ω
占空比
10% 至 90% 或 10 ns 的最小脉冲,以较大的周期为准
占空比分辨率
0.1%
最小脉冲宽度(典型值)
10 ns
上升时间/下降时间(典型值)
5 ns (10% - 90%)
脉冲宽度分辨率
100 ps
过冲(典型值)
< 4%, 信号步长 >100 mV 时
非对称性
±1% ±5 ns,50% 占空比
抖动 (TIE RMS)(典型值)
< 500 ps
锯齿波/三角波
频率范围
0.1 Hz ~ 500 kHz
幅度范围
20 mVp-p ~ 5 Vp-p 至 Hi-Z;10 mVp-p ~ 2.5 Vp-p 至 50 Ω
可变对称性
0% ~ 100%
对称分辨率
0.1%
直流
电平范围(典型值)
±2.5 V 至 Hi-Z; ±1.25 V 至 50 Ω
随机噪声波形
幅度范围
20 mVp-p ~ 5 Vp-p 至 Hi-Z; 10 mVp-p ~ 2.5 Vp-p 至 50 Ω
幅度分辨率
0% 至 100%,以 1% 递增
抽样信号(Sinc 函数)
频率范围(典型值)
0.1 Hz ~ 2 MHz
幅度范围
20 mVp-p ~ 3.0 Vp-p 至 Hi-Z; 10 mVp-p ~ 1.5 Vp-p 至 50 Ω
高斯
频率范围(典型值)
0.1 Hz ~ 5 MHz
幅度范围
20 mVp-p ~ 2.5 Vp-p 至 Hi-Z; 10 mVp-p ~ 1.25 Vp-p 至 50 Ω
洛仑兹
频率范围(典型值)
0.1 Hz ~ 5 MHz
幅度范围
20 mVp-p ~ 2.4 Vp-p 至 Hi-Z;10 mVp-p ~ 1.2 Vp-p 至 50 Ω
指数上升/下降
频率范围(典型值)
0.1 Hz ~ 5 MHz
幅度范围
20 mVp-p ~ 2.5 Vp-p 至 Hi-Z; 10 mVp-p ~ 1.25 Vp-p 至 50 Ω
半正矢曲线
频率范围(典型值)
0.1 Hz ~ 5 MHz
幅度范围
20 mVp-p ~ 2.5 Vp-p 至 Hi-Z; 10 mVp-p ~ 1.25 Vp-p 至 50 Ω
心电图(典型值)
频率范围
0.1 Hz ~ 500 kHz
幅度范围
20 mVp-p ~ 5 Vp-p 至 Hi-Z; 10 mVp-p ~ 2.5 Vp-p 至 50 Ω
任意波形
存储深度
1 ~ 128 k
幅度范围
20 mVp-p ~ 5 Vp-p 至 Hi-Z; 10 mVp-p ~ 2.5 Vp-p 至 50 Ω
重复率
0.1 Hz ~ 25 MHz
采样率
250 MS/s
频率精度
正弦波和斜坡
130 ppm (频率 < 10 kHz)

50 ppm (频率 ≥ 10 kHz)

方波和脉冲波
130 ppm (频率 < 10 kHz)

50 ppm (频率 ≥ 10 kHz)

分辨率
0.1 Hz 或 4 位,以大者为准
信号幅度精度
±[ (1.5% 的峰峰值幅度设定值) + (1.5% 的 DC 偏置设定值) + 1 mV ] (频率 = 1 kHz)
直流偏置
直流偏置范围
±2.5 V 至 Hi-Z;

±1.25 V 至 50 Ω

直流偏置分辨率
1 mV 至 Hi-Z;

500 uV 至 50 Ω

DC 偏置精度
±[(1.5% 的绝对偏置电压设定值) + 1 mV]
从 25 °C 起每变化 10 °C 增加 3 mV
AM/FM调制特性分析
载波
除脉冲、噪音、直流和心电图外的所有波形

内部调制波形
正弦波、方波、三角波、Up-Ramp、Down-Ramp、噪声
外部调制频率
100 MHz 至 5 KHz
AM调制深度
0.01%至100.0%
最小的FM峰值偏差
直流
最大的FM峰值偏差
输出功能 最大的偏差频率
ARB 12.5 MHz
Sine 25 MHz
Square 12.5 MHz
Ramp 250 KHz
Sinc 1 MHz
Other 2.5 MHz
逻辑分析仪

(要求 3-MSO 选项)

垂直系统、数字通道
输入通道
16 条数字通道(D15 至 D0)
阈值
每组 8 条通道设置一个阈值
阈值选择
TTL、CMOS、ECL、PECL、用户定义
用户定义的阈值范围
-15 V ~ +25 V
最大输入电压
-20 V ~ +30 V
阈值精度
±[130mV + 3% 的阈值设定值]
输入动态范围
50 Vp-p(根据阈值设置而定)
最小电压摆幅
500 mV
输入电阻
101 kΩ
探头负载
8 pF
垂直分辨率
1 位
水平系统、数字通道
最大采样率(主控)
500 MS/s(2 ns 分辨率)
最大记录长度(主控)
10 M
最大采样率 (MagniVu)
8.25 GS/s (121.2 ps 分辨率)
最大记录长度 (MagniVu)
10k 点,以触发点为中心
最小可检测脉冲带宽(典型值)
2 ns
通道间时滞(典型值)
500 ps
最大输入切换速率
250 MHz (可以准确复现为逻辑方波的最大频率正弦波。需要在每个通道上使用短的接地延长线。这是最小摆动幅度时的最大频率。切换速率越高,获得的幅值就越高。)
串行协议分析仪

自动串行触发、解码和搜索选项,适用于 I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, CAN FD (ISO 和非 ISO), LIN, FlexRay, MIL-STD-1553, ARINC429 和音频总线。

如需更详细地了解串行总线支持产品,请参阅串行触发和分析产品技术资料。

触发类型
I2C(选配)

在高达 10 Mb/s 的 I2C 总线上的开始、重复开始、停止、丢失确认、地址(7 位或 10 位)、数据或地址和数据上触发采集。

SPI(选配)
在 50.0 Mb/s 以内的 SPI 总线上进行 SS 激活、帧开始、MOSI、MISO 或 MOSI 与 MISO 触发。
RS-232/422/485/UART(选配)
在 10 Mb/s 以内的总线上进行发送开始位、接收开始位、发送包结束、接收包结束、发送数据、接收数据、发送奇偶错误和接收奇偶错误触发。
USB:低速(选配)
触发同步激活、帧开始、复位、挂起、恢复、包尾、令牌(地址)包、数据包、握手包、特殊包或错误。

令牌包触发 - SOF、OUT、IN、SETUP 中任一令牌类型;可为下列任何令牌指定地址:OUT、IN 和 SETUP 令牌类型。可进一步指定地址,以便在 ≤、<、=、>、≥、≠ 某个特殊值时或处于某范围以内或以外时触发。可以使用二进制、十六进制、不带符号的十进制及无关位为 SOF 令牌指定帧号。

数据包触发 - DATA0、DATA1 中任何数据类型;可进一步指定数据以在 ≤、<、=、>、≥、≠ 某特殊值时或处于某个范围以内或以外时触发。

握手包触发 – ACK、NAK、STALL 中任意握手类型。

特殊包触发 - 任何特殊类型,预留

错误触发 - PID 检查、CRC5 或 CRC16、位填充。

USB:全速(选配)

触发同步、复位、挂起、恢复、包尾、令牌(地址)包、数据包、握手包、特殊包、错误。

令牌包触发 - SOF、OUT、IN、SETUP 中任一令牌类型;可为下列任何令牌指定地址:OUT、IN 和 SETUP 令牌类型。可进一步指定地址,以便在 ≤、<、=、>、≥、≠ 某个特殊值时或处于某范围以内或以外时触发。可以使用二进制、十六进制、不带符号的十进制及无关位为 SOF 令牌指定帧号。

数据包触发 - DATA0、DATA1 中任何数据类型;可进一步指定数据以在 ≤、<、=、>、≥、≠ 某特殊值时或处于某个范围以内或以外时触发。

握手包触发 – ACK、NAK、STALL 中任意握手类型。

专用包触发 – 任意专用包类型、PRE、保留包。

错误触发 – PID 校验、CRC5 或 CRC16、填充位。

CAN, CAN FD (选配)

触发帧头、帧类型 (数据, 远程, 错误, 过载), 标识符(标准或扩展), 数据, 标识符和数据, 帧尾, 未确认, 或位填充错误, CAN 信号上最高 1 Mb/s, CAN FD 信号上最高 7 Mb/s (ISO 和非 ISO)。

可以进一步指定数据,在≤、<、=、>、≥ 或 ≠ 特定数据值时触发采集。用户可调节的取样点默认设置为 50%。

LIN(选配)
触发同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误(如同步错误、奇偶性错误或校验和错误,最高 100 kb/s,LIN 规定是 20 kb/s)。
FlexRay(选配)
触发帧头、帧类型 (正常、净荷、空、同步、启动)、标识符、周期数、整个包头字段、数据、标识符和数据、帧尾或错误(如包头 CRC、包尾 CRC、空帧、同步帧或启动帧错误,最高 10 Mb/s)。
MIL-STD-1553 (选配)
触发同步、字类型(命令、状态、数据)、命令字(单独设置 RT 地址、T/R、子地址/模式、数据字数/模式代码和奇偶性)、状态字 (单独设置 RT 地址、消息错误、仪器化、服务请求位、收到的广播命令、繁忙、子系统标记、动态总线控制接受(DBCA)、终端标记和奇偶性)、数据字(用户指定的 16 位数据值)、错误(同步、奇偶性、曼彻斯特、非相邻数据)、空闲时间(最短时间可以在 2 μs ~ 100 μs 之间选择;最长时间可以在 2 μs ~ 100 μs 之间选择;在小于最小值、大于最大值、落在范围内、落在范围外时触发)。可进一步指定 RT 地址,以便在 =、≠、<、>、≤、≥ 某个特殊值时或处于某个范围以内或以外时触发。
ARINC429(选配)
在字开头/结尾、标签、SDI、数据、标签和数据、错误条件下触发(任何、奇偶性、字、间隙)。
I2S/LJ/RJ/TDM(选配)
在字选择、帧同步或数据上触发。可进一步指定数据,以便在 ≤、<、=、>、≥、≠ 某个特殊数据值时或处于某个范围以内或以外时触发。I2S/LJ/RJ 的最大数据速率为 12.5 Mb/s。TDM 的最大数据速率为 25 Mb/s。
数字电压表

(产品注册后免费)

信号源
通道 1, 通道 2, 通道 3, 通道 4
测量类型
ACrms, DCrms, AC+DCrms (读数用伏特或安培表示); 频率数
分辨率
电压: 4 位

频率: 5 位

频率精度
±(10 µHz/Hz + 1 计数)
测量速率
100 次/秒;显示器上的测量结果更新 4 次/秒
垂直设置,自动量程
自动调节垂直设置,用来最大限度提高测量的动态范围;可用于任何非触发源
图形化测量
最小值、最大值、电流值和 5 秒滚动范围的图形表示
整体产品技术指标
显示器类型
11.6 英寸(295 mm) TFT LCD, 容性触控
显示器分辨率
1920  水平 × 1080 垂直 HD
插值
Sin(x)/x
波形样式
矢量、点状、可变余晖、无限余晖
FastAcq 调色板
色温、光谱、普通、倒置
格线
完整、网格、实线、十字准线、框架、IRE 和 mV
格式
YT、XY 和同时 XY/YT
最大波形捕获速率
>280,000 wfms/s,在FastAcq 采集模式下,1 GHz 型号上

>230,000 wfms/s,在FastAcq 采集模式下,100 MHz – 500 MHz 型号上

>50,000 wfms/s,在 DPO 采集模式下,在所有型号上

输入/输出端口
USB 2.0高速主控端口
支持 USB 海量存储设备和键盘。仪器前面有两个端口,后面有一个端口。
USB 2.0 设备端口
后面板连接器可以通过 USBTMC 或 GPIB (使用 TEK-USB-488)进行通信或控制示波器。
打印
打印到网络打印机或支持电子邮件打印的打印机。注:本产品包括 OpenSSL Project 为用于 OpenSSL 工具箱而开发的软件。(http://www.openssl.org/)
LAN 端口
RJ-45 连接器,支持 10/100 Mb/s
HDMI 端口
19 针 HDMI 型连接器
辅助输入(典型值)
(仅在两通道型号上提供)
前面板 BNC 连接器
输入阻抗, 1 MΩ
最大输入
300 VRMS CAT II, 峰值≤ ±425 V
探头补偿器输出电压和频率
前面板引脚
幅度
0 ~ 2.5 V
频率

1 kHz

辅助输出
后面板 BNC 连接器

V OUT(Hi): ≥2.25 V 开路, ≥1.0 V 至 50 Ω 到地

V OUT(Lo): ≤0.7 V 至 ≤4 mA 负载; ≤0.25 V 至 50 Ω 到地

可以把输出配置成在示波器触发时、内部任意函数发生器发出信号或事件输出时提供脉站输出信号

Kensington式锁
后面板安全插槽连接到标准Kensington式锁上。
LAN eXtensions for Instrumentation (LXI)
类别
LXI Core 2011
版本
V1.4
软件
OpenChoice® Desktop
可以使用 USB 或 LAN,在 Windows PC 与示波器之间方便快速地进行通信。传送和保存设置、波形、测量和屏幕图像。包含 Word 和 Excel 工具栏,可以把采集数据和屏幕图像从示波器自动传送到 Word 和 Excel,进行快速报告或详细分析。
IVI 驱动程序
为常用应用提供标准仪器编程接口,如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB。
e*Scope® 基于 Web 的接口
使用标准网络浏览器通过网络连接控制示波器。只需输入示波器的 IP 地址或者网络名称,即会向浏览器提供一个网页。可以直接从网络浏览器中传送和保存设置、波形、测量和截图,或实时控制设置变化。
LXI Core 2011 Web interface
只需在浏览器的地址栏内输入示波器的 IP 地址或网络名称,即可通过标准网络浏览器连接到示波器。网络界面允许通过 e*Scope 基于 Web 的远程控制来查看仪器状态和配置、网络配置的状态和修改以及仪器控件。所有 Web 交互均满足 LXI Core 2011 规范第 1.4 版。
电源
电源电压
100 至 240 V ±10%
电源频率
50 ~ 60 Hz @ 100 ~ 240 V

400 Hz ±10% @ 115 V

功耗
最大 130 W
物理特点
外观尺寸
高度
252 mm (9.93 英寸)
宽度
370 mm (14.57 英寸)
厚度
148.6 mm (5.85 英寸)
重量
净重

MDO34 1GHz: 11.7 磅 (5.31 公斤)

MDO32 1GHz: 11.6 磅 (5.26 公斤)

毛重
17.4 磅 (7.89 公斤)
机架安装配置
6U
冷却间隙
2 英寸(50.8 mm),右侧(朝向仪器)和仪器后面必须
EMC 和安全
温度
工作状态
0 °C ~ +55 °C (+32 °F ~ +131 °F)
非工作状态
–40 °C ~ +71 °C (–40 °F ~ +160 °F)
湿度
工作状态

在 +40 °C 及以下时,相对湿度 (RH) 为 5% 到 90%

在 +40 °C 到 +55 °C、无冷凝且受到最大湿球温度 +39 °C 限制时,相对湿度 (RH) 为 5% 到 60%

非工作状态

在 +40 °C 及以下时,相对湿度 (RH) 为 5% 到 90%,

在 +40 °C 到 +55 °C 时,相对湿度为 5% 到 60%

在 +55 °C 到 +71 °C、无冷凝且受到最大湿球温度 +39 °C 限制时,相对湿度 (RH) 为 5% 到 40%

海拔高度
工作状态
3,000 m (9,843 英尺)
非工作状态
12,000 m (39,370 英尺)
法规
电磁兼容性
EC 委员会指令 2004/108/EC
安全
UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004, 低压指令 2006/95/EC 和 EN61010-1:2001, IEC 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01
随机振动
非工作状态:
2.46 GRMS, 5-500 Hz, 每个轴 10 分钟, 3 个轴, 总计30 分钟
工作时:
0.31 GRMS, 5-500 Hz, 每个轴 10 分钟, 3 个轴, 总计30 分钟

满足 IEC60068 2-64 和 MIL-PRF-28800 Class 3

冲击
工作时:
50 G, 1/2 正弦, 持续时间 11 ms, 每个轴每个方向跌落 3 次, 总计撞击 18 次

满足 IEC 60068 2-27 和 MIL-PRF-28800 Class 3

非工作状态
50 G, 1/2 正弦, 持续时间 11 ms, 每个轴每个方向跌落 3 次, 总计撞击 18 次

超过 MIL-PRF-28800F

噪声排放
声功率级
38 dBA - 40 dBA 典型值,满足 ISO 9296 标准
