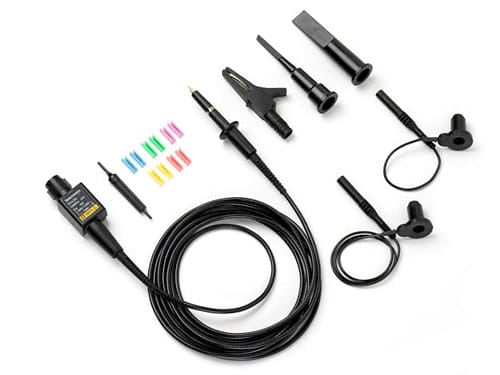

P5122

high voltage probe single ended
索取报价
概述
技术指标
High Voltage Probe: Single-Ended | Oscilloscope Probes

主要特性

  • 用于TPS2000和THS3000系列示波器
  • 直流至200MHz
  • 直流耦合时为1000VRMS CAT II*1
  • 可浮动到600VRMS CAT II
  • 100X
  • IEC61010-031

特点

P5100A/TPP0850/P5122/P5150/P6015A

探头

标称长度

衰减

带宽

上升时间（典型值）

负载

最大输入电压（DC 或 RMS）

最大浮动电压

补偿范围 (pF)

读数

P5100A

2 m

100X

500 MHz

<700 ps

40 MΩ / 2.5 pF

2.5 kV峰值

1,000 VRMS CAT II

不适用

7 到 30

是

TPP0850

1.3 m

50X

800 MHz

<525 ps

40 MΩ / 1.8 pF

2.5 kV峰值

1,000 VRMS CAT II

不适用

不适用

是

P5122

1.2 m

100X

200 MHz

2.2 ns

100 MΩ / 4.0 pF

1,000 VRMS CAT II

600 VRMS CAT II

10 到 22

否

P5150

2 m

50X

500 MHz

<700 ps

40 MΩ / 3.8 pF

2.5 kV峰值

1,000 VRMS CAT II

600 VRMS CAT II、

300 VRMS CAT III

10 到 25

否

P6015A

3 m

1000X

75 MHz

4.0 ns

100 MΩ / 3 pF

15 kV

不适用

7 到 49

否

P6015A

选项 1R

3 m

1000X

75 MHz

4.0 ns

100 MΩ / 3 pF

15 kV

不适用

7 到 49

是
