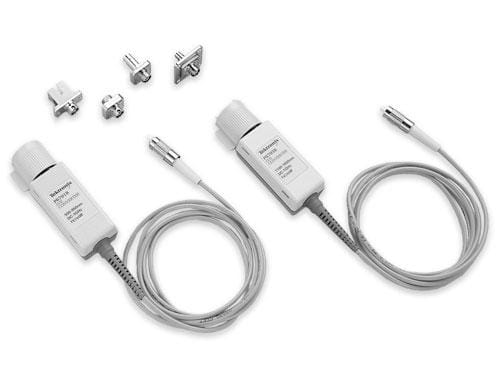

P6703B

low bandwidth optical probe
索取报价
概述
技术指标
Optical Probe

主要特性

  • 宽波长响应500 ~ 950 nm或1100 ~ 1700 nm
  • 高带宽直流高达1.2 GHz
  • 高增益1v /mW
  • 低噪声

Specifications

All specifications are guaranteed unless noted otherwise. All specifications apply to all models unless noted otherwise.

Probe overview
Characteristic P6701B P6703B
Wavelength response 500 to 950 nm 1100 to 1650 nm
Bandwidth 1 (Typical) DC to 1.0 GHz DC to 1.2 GHz
Rise time (Typical) ≤ 500 ps ≤ 395 ps
Conversion gain 1 V/mW 1 V/mW
Maximum input optical power 1 mW (0 dBm) 2 1 mW (0 dBm) 2
10 mW (10 dBm) 3 10 mW (10 dBm) 3
20 mW (13 dBm) 4 20 mW (13 dBm) 4
Maximum output modulation depth for reference receiver performance ≤ 200 mVp-p ≤ 200 mVp-p
Noise equivalent power ≤ 0.87 Noise Equivalent Power μW (RMS) 5 ≤ 0.59 μW (RMS) 5
≤ 28 pW per √Hz ≤19 pW per √Hz
Maximum input fiber core diameter 62.5 μm 62.5 μm

1Optical bandwidth (-6 dB electrical)

2Maximum average operating power

3Maximum average nondestruct

4Maximum peak nondestruct

51 GHz low-pass filter in series with the output
