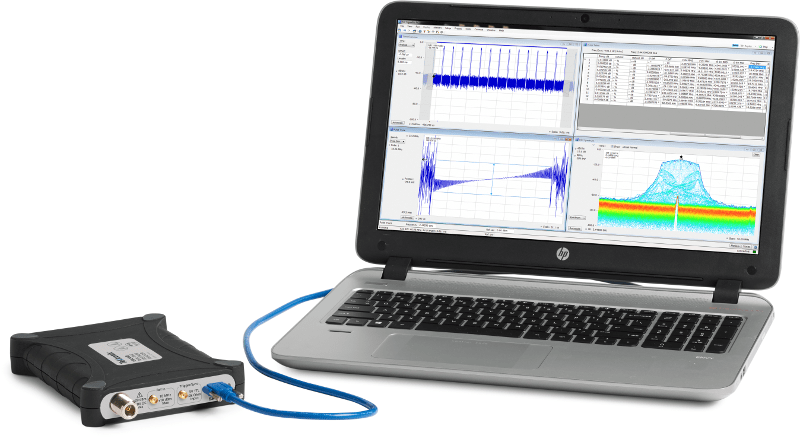

RSA306B

rsa306

索取报价

概述

技术指标

主要特性

9 kHz ~ 6.2 GHz 频率范围，满足各种分析需求
+20 dBm ~ -160 dBm 测量范围
Mil-Std 28800 Class 2 环境、撞击和振动规范，适用于严酷的条件
在 6.2 GHz 整个频宽中快速扫描 (每秒 2 次)，迅速检测未知信号
40 MHz采集带宽可以对现代标准执行宽带矢量分析
以100% 检测概率捕获持续时间最短 27 μs 的信号

技术规格

除另行指明外，所有技术数据都是有保障的数据。

频率

RF 输入频率范围: 9 kHz 至 6.2 GHz

频率参考精度

校准时初始精度: ±3 ppm + 老化（18 °C 至 28 °C 环境温度下预热 20 分钟后）
精度，典型值: ±20 ppm + 老化（-10 °C 至 55 °C 环境温度下预热 20 分钟后）
老化，典型值: ±3 x 10^-6（第 1^{年），以后每年 ±1 x 10^-6}

外部频率基准输入

输入频率范围: 10 MHz ±10 Hz
输入电平范围: -10 dBm 至 +10 dBm 正弦曲线
阻抗: 50 Ω

中心频率分辨率

分块 IQ 采样: 1 Hz
流式 ADC 采样: 500 kHz

幅度

RF 输入阻抗: 50 Ω

RF 输入 VSWR（典型值）

≤ 1.8:1（10 MHz 至 6200 MHz，基准电平 ≥ +10 dBm）

（等效回波损耗：≥11 dB）

无损坏最大 RF 输入电平

直流电压: ±40 V_DC
基准电平 ≥ -10 dBm: +23 dBm（连续或峰值）
基准电平 < -10 dBm: +15 dBm（连续或峰值）

最大 RF 输入工作电平

仪器能够满足测量规格的最大 RF 输入电平。

中心频率 < 22 MHz（低频路径）: +15 dBm
中心频率 ≥ 22 MHz（RF 路径）: +20 dBm

所有中心频率处的幅度精度

中心频率	保证值 (18 °C 至 28 °C)	典型值（95% 置信度）(18 °C 至 28 °C)	典型值 (-10 °C 至 55 °C)
9 kHz 至 < 3 GHz	±1.2 dB	±0.8 dB	±1.0 dB
≥ 3 GHz 至 6.2 GHz	±1.65 dB	±1.0 dB	±1.5 dB

基准电平 +20 dBm 至 -30 dBm，在测试前运行对准操作。

适用于校正后的 IQ 数据，信噪比 > 40 dB。

上述指标适用于在普通出厂校准的绝对湿度条件下（每立方米空气中含有 8 克水）工作和存放的情况。其他湿度指标在“产品指标和性能检验技术参考”资料中提供。

中间频率和采集系统

IF带宽: 40 MHz

ADC 采样率和位宽度: 112 Ms/s，14 位

实时 IF 采集数据（未校正）: 112 Ms/s；16 位整数实时采样; 40 MHz BW，28 ±0.25 MHz 数字中频，未经校正。校正值随保存的文件一起存储; 数据的分块流式传输平均速率为 224 MB/s

分块基带采集数据（校正后）

最长采集时间: 1 秒
带宽: ≤ 40 /( 2^N) MHz，0 Hz 数字 IF，N ≥ 0
采样率: ≤ 56 / (2^N) Msps，32 位浮动复式采样，N ≥ 0

通道幅度平坦度

基准电平 +20 dBm 至 -30 dBm，在测试前运行对准操作。适用于校正后的 IQ 数据，信噪比 > 40 dB。

中心频率范围	保证值	典型值
	18 ⁰C 至 28 ⁰C
24 MHz 至 6.2 GHz	±1.0 dB	±0.4 dB
22 MHz ~ 24 MHz	±1.2 dB	±1.0 dB
	-10 ⁰C 至 55 ⁰C
24 MHz 至 6.2 GHz	---	±0.5 dB
22 MHz ~ 24 MHz	---	±2.5 dB

触发(T)

触发/同步输入

电压范围: TTL，0.0 V – 5.0 V
触发电平，正向阈值电压: 最小 1.6 V，最大 2.1 V
触发电平，负向阈值电压: 最小 1.0 V，最大 1.35 V
阻抗: 10 kΩ

IF 功率触发

阈值范围: 0 dB 至 -50 dB（相对于基准电平），触发电平高于噪声基底 30 dB 以上时
类型: 上升沿或下降沿
触发重新准备时间: ≤100 μs

噪声和失真

显示的平均噪声电平 (DANL)

基准电平 = -50 dBm，输入端连接 50 Ω 负载，对数平均检测（10 个平均值）。频宽 > 40 MHz 的 SignalVu-PC 频谱测量可以在第一段频谱扫描中使用 LF 或 RF 路径。

中心频率	频率范围	DANL (dBm/Hz)	DANL (dBm/Hz)，典型值
< 22 MHz （LF 路径）	100 kHz 至 42 MHz	≤-130	-133
≥ 22 MHz （RF 路径）	2 MHz - <5 MHz	≤-145	≤-148
	5 MHz - <1.0 GHz	≤-161	≤-163
	1.0 GHz - <1.5 GHz	≤-160	≤-162
	1.5 GHz - <2.5 GHz	≤-157	≤-159
	2.5 GHz - <3.5 GHz	≤-154	≤-156
	3.5 GHz - <4.5 GHz	≤-152	≤-155
	4.5 GHz - 6.2 GHz	≤-149	≤-151

相位噪声

相位噪声通过 1 GHz CW 信号在 0 dBm 处测得。

下表条目以 dBc/Hz 为单位。

	中心频率
偏置	1 GHz	10 MHz（典型值）	1 GHz（典型值）	2.5 GHz（典型值）	6 GHz（典型值）
1 kHz	≤-84	≤-115	≤-89	≤-78	≤-83
10 kHz	≤-84	≤-122	≤-87	≤-84	≤-85
100 kHz	≤-88	≤-126	≤-93	≤-92	≤-95
1 MHz	≤-118	≤-127	≤-120	≤-114	≤-110

残余杂散响应，典型值

（基准电平 ≤ -50 dBm，RF 输入端接 50 Ω 负载）

CF 范围 9 kHz - < 1 GHz: < -100 dBm
CF 范围 1 GHz - < 3 GHz: < -95 dBm
CF 范围 3 GHz - 6.2 GHz: < -90 dBm
本振源相关杂散信号例外情况: < -80 dBm：2080-2120 MHz; < -80 dBm：3895-3945 MHz; < -85 dBm：4780-4810 MHz

杂散 FM: < 10 Hz_P-P（95% 置信度）

三阶互调失真

两个 CW 信号，1 MHz 间隔，每个输入信号电平低于 RF 输入基准电平设置 5 dB；-15 dBm 基准电平禁用前置放大器；-30 dBm 基准电平启用前置放大器。

中心频率 2130 MHz: 18 ⁰C 至 28 ⁰C 时，-15 dBm 基准电平下 ≤ -63 dBc; -10 ⁰C 至 55 ⁰C 时，-15 dBm 基准电平下 ≤ -63 dBc（典型值）; -30 dBm 基准电平下 ≤ -63 dBc（典型值）
40 MHz 至 6.2 GHz，典型值: < -58 dBc，基准电平 = -10 dBm 时; < -50 dBc，基准电平 = -50 dBm 时

三阶截获 (TOI)

中心频率 2130 MHz: 18 ⁰C 至 28 ⁰C 时，-15 dBm 基准电平下 ≥ +13 dBm; -10 ⁰C 至 55 ⁰C 时，-15 dBm 基准电平下 ≥ +13 dBm（典型值）; -30 dBm 基准电平下 ≥ -2 dBm（典型值）
40 MHz 至 6.2 GHz，典型值: < 14 dBm，基准电平为 -10 dBm 时; < -30 dBm，基准电平为 -50 dBm 时

二阶谐波失真，典型值: < -55 dBc，在 10 MHz 至 300 MHz 范围内，基准电平 = 0 dBm 时; < -60 dBc，在 300 MHz 至 3.1 GHz 范围内，基准电平 = 0 dBm 时; < -50 dBc，在 10 MHz 至 3.1 GHz 范围内，基准电平 = -40 dBm 时; 例外：< -45 dBc，在 1850-2330 MHz 范围内

二阶谐波截获 (SHI): +55 dBm，在 10 MHz 至 300 MHz 范围内，基准电平 = 0 dBm 时; +60 dBm，在 300 MHz 至 3.1 GHz 范围内，基准电平 = 0 dBm 时; +10 dBm，在 10 MHz 至 3.1 GHz 范围内，基准电平 = -40 dBm 时（例外：+5 dBm，在 1850-2330 MHz 范围内）

与输入相关的杂散响应 (SFDR)

在 ≤ 6.2 GHz 和 18 - 28 ºC 条件下的输入频率

电平	中心频率范围
下述机制导致的杂散响应：RFx2LO1、2RFx2LO1、RFx3LO1、RFx5LO1、RF 馈通到 IF、IF2 镜频
≤ -60 dBc	≤ 6200 MHz
第一 IF 镜频导致的杂散响应 (RFxLO1)
≤ -60 dBc	< 2700 MHz
≤ -50 dBc	2700 - 6200 MHz

在 ≤ 6.2 GHz 和 18 - 28 ºC 时的例外情况，典型值

类型	电平	中心频率范围
IF 馈通	≤ -45 dBc	1850 - 2700 MHz
第一 IF 镜频	≤ -55 dBc	1850 - 1870 MHz
	≤ -35 dBc	3700 - 3882 MHz
	≤ -35 dBc	5400 - 5700 MHz
第二 IF 镜频	≤ -50 dBc	22 - 1850 MHz
第二 IF 镜频	≤ -50 dBc	4175 - 4225 MHz
RFx2LO	≤ -50 dBc	4750 - 4810 MHz
2RFx2LO	≤ -50 dBc	3900 - 3840 MHz
RFx3LO	≤ -45 dBc	4175 - 4225 MHz

在 18 - 28 ºC 时由于 ADC 镜频导致的杂散响应

电平	中心频率范围
≤ -60 dBc	相对于中心频率的偏置 > 56 MHz
≤ -50 dBc	56 MHz ≥ 相对于中心频率的偏置 ≥ 36 MHz

本帧源馈通到输入连接器: < -75 dBm，基准电平 = -30 dBm 时

音频输出

音频输出（来自 SignalVu-PC 或应用编程接口）

类型: AM，FM
IF 带宽范围: 五个选项，8 kHz 至 200 kHz
音频输出频率范围: 50 Hz - 10 kHz
PC 音频输出: 16 位，32 ks/s
音频文件输出格式: .wav 格式，16 位，32 ks/s

SignalVu-PC 基本性能汇总

SignalVu-PC/RSA306B 主要特点

最大频宽

40 MHz 实时

9 kHz - 6.2 GHz 扫描

最长采集时间

2.0 s

最小 IQ 分辨率

17.9 ns（采集带宽 = 40 MHz）

调谐

为下列标准提供了调谐表，其中用基于标准的通道方式表示频率选择。

蜂窝标准家族: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

无需牌照的短距离通信: 802.11a/b/j/g/p/n/ac, 蓝牙

无绳电话: DECT, PHS

广播：AM, FM, ATSC, DVBT/H, NTSC

移动无线电、寻呼机、其他: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

信号强度显示画面

信号强度指示灯: 位于显示画面右侧
测量带宽: 高达 40 MHz、取决于频宽和 RBW 设置
音调类型: 可变频率，基于收到的信号强度

频谱和杂散信号显示

轨迹: 三条谱线 + 1 条数学谱线 + 1 条三维频谱图谱线用于频谱显示；4 条谱线用于杂散信号显示
轨迹函数: 正常、平均值 (VRMS)、最大保持、最小保持、对数平均
检波器: 平均值 (VRMS), 平均值 (对数), CISPR 峰值, +峰值, 仅频谱样点 –峰值; 在启用选项 SVQP 时，CISPR 准峰值和平均值
频谱轨迹长度: 801、2401、4001、8001、10401、16001、32001 和 64001 个点
RBW 范围: 1.18 Hz 至 8 MHz，用于频谱显示

DPX 频谱显示

频谱处理速率（RBW = 自动，轨迹长度 801）

≤10,000 频谱/秒（与频宽无关）

DPX 位图分辨率

201 像素垂直 x 801 像素水平

DPX 频谱图最小时间分辨率²

1 ms

每秒 ≤ 10,000 个（与频宽无关）

标记信息

幅度、频率、信号密度

以 100% 截获概率 (POI) 检出的最短信号时长，典型值²

100% POI 最短信号持续时间	测试控制器
27	Dell Desktop（Windows® 10 Enterprise，Intel® Core™ i7-4790 CPU，3.6GHz，8GB RAM，256GB 固态硬盘）
34	Dell Desktop（Windows® 7 Enterprise，Intel® Core™ i7-2600 CPU，3.4GHz，8GB RAM，256GB 固态硬盘）
36	Dell Desktop Latitude E6430（Windows® 10 Enterprise，Intel® Core™ i7-3520M CPU，2.9GHz，8GB RAM，750GB 硬盘）
35	Dell Laptop Precision M4700（Windows® 8 Enterprise，Intel® Core™ i7-3520M CPU，2.9GHz，8GB RAM，750GB 硬盘）
37	Panasonic ToughPad SAPL-TP-04（Windows® 7 Pro，Intel® Core™ i5-5300U CPU，2.3GHz，8GB RAM，256GB 固态硬盘）

频宽范围（连续处理）: 1 kHz 至 40 MHz
频宽范围（扫描）: 直到仪器的最大频率范围

每步驻留时间: 50 ms 至 100 s

轨迹处理: 颜色等级位图、+峰值、-峰值、平均值

轨迹长度: 801、2401、4001、10401

RBW 范围: 1 kHz 至 4.99 MHz

全频宽扫描速度

1 MHz: 16.5 GHz/s
100 kHz: 16.5 GHz/s
10 kHz: 13.7 GHz/s
1 kHz: 1.9 GHz/s
相关信息：: 使用 Panasonic Toughpad FZ-G1、Intel® Core™ i5-5300U 2.3GHz 处理器、8GB RAM、256GB SSD、Windows®7 Pro 测得。频谱画面仅在屏幕上显示测量值。

DPX 频谱图显示

轨迹检测: +峰值、-峰值、平均值 (V_RMS)
轨迹长度、内存深度: 801（60,000 条轨迹）; 2401（20,000 条轨迹）; 4001（12,000 条轨迹）
每条线的时间分辨率: 1 ms 至 6400 s，用户可以选择

模拟调制分析( 标配)

AM 解调精度，典型值: ±2%; 0 dBm 中心输入、载波频率 1 GHz、1 kHz/5 kHz 输入/调制频率、10% 至 60% 调制深度; 0 dBm 输入功率电平，基准电平 = 10 dBm

FM 解调精度，典型值: ±3%; 0 dBm 中心输入，载频 1 GHz，400 Hz/1 kHz 输入/调制频率; 0 dBm 输入功率电平，基准电平 = 10 dBm

PM 解调精度，典型值: ±1% of 测量带宽; 0 dBm中心输入, 载频 1 GHz, 1 kHz/5 kHz 输入/被调制频率; 0 dBm 输入功率电平，基准电平 = 10 dBm

SignalVu-PC 应用许可

AM/FM/PM 和直接音频测量 (SVAxx-SVPC)

载波频率范围（用于调制和音频测量）: （1/2 × 音频分析带宽）至最大输入频率
最大音频频宽: 10 MHz
FM 测量（调制指数 >0.1）: 载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
AM 测量: 载波功率、音频频率、调制深度（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
PM 测量: 载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
直接音频测量: 信号功率、音频频率（正峰值、负峰值、峰峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、交流声和噪声（直接音频测量的输入频率限定在 >9 kHz）

音频滤波器

低通, kHz: 0.3、3、15、30、80、300 及用户输入，最高 0.9 × 音频带宽

高通, Hz: 20、50、300、400 及用户输入，最高 0.9 × 音频带宽

标配：CCITT、C-Message

去加重(μs): 25、50、75、750 及用户输入

文件：用户提供的由成对幅度/频率组成的 .TXT 或 .CSV 文件。最多1000 对

性能特点，典型值	条件: 除另行指明外，性能：调制率 = 5 kHz AM 深度：50% PM 偏差 0.628 弧度
	FM	AM	PM	条件
载波功率精度	参阅仪器的幅度精度
载频精度	± 7 Hz +（发射机频率 × 基准频率误差）	参阅仪器的频率精度	± 2 Hz +（发射机频率 × 基准频率误差）
调制深度精度	不适用	± 0.5%	不适用
偏差精度	±（2% ×（比率 + 偏差））	不适用	± 3%
比率精度	± 0.2 Hz	± 0.2 Hz	± 0.2 Hz
残余 THD	0.5%	0.5%	不适用
残余 SINAD	49 dB 40 dB	56 dB	42 dB

脉冲测量 (SVPxx-SVPC)

测量（标称值）: 多分段捕获的 Pulse-Ogram™ 瀑布图显示，其中包括各个脉冲的幅度与时间关系以及频谱。脉冲频率、频率差值、平均开机功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔（秒）、重复间隔 (Hz)、占空比 (%)、占空比（比率）、纹波 (dB)、纹波 (%)、脉顶倾斜 (dB)、脉顶倾斜 (%)、过冲 (dB)、过冲 (%)、脉冲与参考脉冲频率差、脉冲与参考脉冲相位差、脉冲间频率差、脉冲间相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应（时间）、时间标记。
最小检测脉宽，典型值: 150 ns
平均开点功率，18 °C ~ 28 °C，典型值: ±1.0 dB + 绝对幅度精度; 脉冲宽 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB
占空比，典型值: 读数的 ±0.2%; 对于 450 ns 或更宽的脉冲，占空比为 0.5 至 0.001，信噪比 ≥ 30 dB
平均发射功率，典型值: ±1.0 dB + 绝对幅度精度; 脉冲宽 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB
峰值脉冲功率，典型值: ±1.5 dB + 绝对幅度精度; 脉冲宽 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB
脉宽，典型值: 读数的 ±0.25%; 对于 450 ns 或更宽的脉冲，占空比为 0.5 至 0.001，信噪比 ≥ 30 dB

通用数字调制分析 (SVMxx- SVPC)

调制格式: BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM
分析周期: 最多 163,500 个采样点
测量滤波器: 根升余弦、升余弦、高斯、矩形、IS-95 TX_MEA、IS-95 基本 TXEQ_MEA、无
基准滤波器: 高斯、升余弦、矩形、IS-95 REF、无
滤波器滚降因数: α：0.001 : 1，0.001 步长
测量功能: 星座图、解调 I&Q 随时间变化、误差矢量幅度 (EVM) 随时间变化、眼图、频率偏差随时间变化、幅度误差随时间变化、相位误差随时间变化、信号质量、符号表、格子图
最大符号速率: 240 M 符号/秒; 调制的信号必须全部包含在采集带宽内
自适应均衡器: 线性均衡器、判定导引均衡器和前馈 (FIR) 均衡器，包括系数适配和可调节收敛速率。支持调制类型 BPSK、QPSK、OQPSK、DQPSK、π/2DBPSK、π/4DQPSK、8PSK、D8SPK、D16PSK、16/32/64/128/256-QAM、16/32-APSK
QPSK 残余 EVM（中心频率 = 2 GHz），典型平均值: 1.1 %（100 kHz 符号速率）; 1.1 %（1 MHz 符号速率）; 1.2 %（10 MHz 符号速率）; 2.5 %（30 MHz 符号速率）; 400 个符号测量长度，平均 20 次，归一化基准 = 最大符号幅度
256 QAM 残余 EVM（中心频率 = 2 GHz），典型平均值: 0.8 %（10 MHz 符号速率）; 1.5 %（30 MHz 符号速率）; 400 个符号测量长度，平均 20 次，归一化基准 = 最大符号幅度

WLAN 测量，802.11a/b/g/ j/p (SV23xx-SVPC)

测量功能: WLAN 功率与时间的关系；WLAN 符号表；WLAN 星座图；频谱辐射模板；误差矢量幅度 (EVM) 与符号（或时间）的关系、与副载波（或频率）的关系；幅度误差与符号（或时间）的关系、与副载波（或频率）的关系；相位误差与符号（或时间）的关系、与副载波（或频率）的关系；通道频响与符号（或时间）的关系、与副载波（或频率）的关系；频谱平坦度与符号（或时间）的关系、与副载波（或频率）的关系

残余 EVM - 802.11a/g/j /p (OFDM)，64-QAM，典型值: 2.4 GHz, 20 MHz带宽: -38 dB; 5.8 GHz, 20 MHz带宽: -38 dB; 输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

残余EVM - 802.11b, CCK-11, 典型值: 2.4 GHz, 11 Mbps: 2.0 %; 输入信号电平为最佳EVM优化, 平均1,000个码片, BT = .61

WLAN 测量 802.11n (SV24xx-SVPC)

测量功能: WLAN 功率与时间的关系；WLAN 符号表；WLAN 星座图；频谱辐射模板；误差矢量幅度 (EVM) 与符号（或时间）的关系、与副载波（或频率）的关系；幅度误差与符号（或时间）的关系、与副载波（或频率）的关系；相位误差与符号（或时间）的关系、与副载波（或频率）的关系；通道频响与符号（或时间）的关系、与副载波（或频率）的关系；频谱平坦度与符号（或时间）的关系、与副载波（或频率）的关系
EVM 性能 - 802.11n，64-QAM，典型值: 2.4 GHz, 40 MHz带宽: -35 dB; 5.8 GHz, 40 MHz带宽: -35 dB; 输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

WLAN 测量 802.11ac (SV25xx-SVPC)

测量功能: WLAN 功率与时间的关系；WLAN 符号表；WLAN 星座图；频谱辐射模板；误差矢量幅度 (EVM) 与符号（或时间）的关系、与副载波（或频率）的关系；幅度误差与符号（或时间）的关系、与副载波（或频率）的关系；相位误差与符号（或时间）的关系、与副载波（或频率）的关系；通道频响与符号（或时间）的关系、与副载波（或频率）的关系；频谱平坦度与符号（或时间）的关系、与副载波（或频率）的关系

EVM 性能 - 802.11ac，256-QAM，典型值: 5.8 GHz, 40 MHz带宽: -35 dB; 输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

APCO P25 测量应用 (SV26xx-SVPC)

测量功能: RF 输出功率、工作频率精度、调制辐射频谱、多余的杂散辐射、邻道功率比、频率偏差、调制保真度、频率误差、眼图、符号表、符号比率精度、发射机功率和编码器启动时间、发射机吞吐量延迟、频率偏差与时间的关系、功率与时间的关系、瞬态频率行为、HCPM 发射机逻辑通道峰值功率与邻道功率比、HCPM 发射机逻辑通道时隙外功率、HCPM 发射机逻辑通道功率包络、HCPM 发射机逻辑通道时间对准、交叉相关标记。
调制保真度，典型值: C4FM = 1.3%; HCPM = 0.8%; HDQPSK = 2.5%; 输入信号电平是为获得最佳的调制保真度而优化的。

蓝牙测量应用（SV27xx-SVPC 和 SV31xx-SVPC）

支持的标准: Bluetooth® 4.2 基本速率、Bluetooth® 4.2 低能耗、Bluetooth® 4.2 增强型数据速率。Bluetooth® 5（在启用 SV31 时）。

测量功能: 峰值功率、平均功率、邻道功率或带内辐射模板、-20 dB 带宽、频率误差、调制特性（包括 ΔF1avg (11110000)、ΔF2avg (10101010)、ΔF2 > 115 kHz、ΔF2/ΔF1 比率）、频率偏差与时间的关系（含数据包和八位字节级测量信息）、载波频率 f0、频率偏置（前导和净荷）、最大频率偏置、频率漂移 f1-f0、最大漂移率 fn-f0 和 fn-fn-5、中心频率偏置表和频率漂移表、带色码的符号表、包报头解码信息、眼图、星座图

输出功率（BR 和 LE），典型平均值: 支持的测量：平均功率，峰值功率; 电平不确定性：参阅仪器幅度和平坦度指标; 测量范围：信号电平 > –70 dBm

调制特性，典型平均值

支持的测量：ΔF1avg、ΔF2avg、ΔF2avg/ΔF1avg，ΔF2max%>=115kHz（基本速率），ΔF2max%>=115kHz（低能耗）

偏差范围：±280 kHz

偏差不确定性（在 0 dBm 时）：

2 kHz + 仪器频率不确定度（基本速率）
3 kHz + 仪器频率不确定度（低能耗）

测量范围：标称通道频率±100 kHz

初始载波频率容限 (ICFT)（BR 和 LE），典型平均值: 测量不确定度（0 dBm 时）：<1 kHz 2 + 仪器频率不确定度; 测量范围：标称通道频率±100 kHz

载波频率漂移（BR 和 LE），典型平均值: 支持的测量：最大频率偏置，漂移 f1-f0，最大漂移 fn-f0，以及最大漂移 fn-fn-5（BR 和 LE 50 μs）; 测量不确定度：<2 kHz + 仪器频率不确定度; 测量范围：标称通道频率±100 kHz

带内辐射 (ACPR)（BR 和 LE）: 电平不确定性：参阅仪器幅度和平坦度指标

LTE 下行链路 RF 测量 (SV28xx-SVPC)

支持的标准: 3GPP TS 36.141 第 12.5 版
支持的帧格式: FDD 和 TDD
支持的测量和显示: 邻道泄漏比 (ACLR)、频谱辐射模板 (SEM)、信道功率、占用带宽、显示 TDD 信号发射机关机功率的功率随时间变化以及一级同步信号和二级同步信号的 LTE 星座图（带小区号、群号、段号、RS（参考信号）功率和频率误差）。
ACLR，针对 E-UTRA 频段（典型值，带有噪声校正）: 第 1 邻道 60 dB; 第 2 邻道 62 dB

5G NR 上行链路/下行链路测量 (5GNRNL-SVPC)

支持的标准

TS 38.141-1（用于 BS）和 38.521-1（用于 UE）

调制精度

Sec 6.5.2（用于 BS）和 Sec 6.4.2（用于 UE）。

ACP

Sec 6.6.3（用于 BS）和 Sec 6.5.2.4（用于 UE）

支持的帧格式

上行链路（FDD 和 TDD）

下行链路（FDD 和 TDD）

支持的测量和显示

通道功率 (CHP)、邻道功率 (ACP)、功率与时间的关系 (PVT)1、调制精度（包括误差矢量幅度 (EVM)、频率误差、IQ 误差）、EVM 与符号的关系、占用带宽 (OBW)、频谱辐射模板 (SEM)、星座图和带标量结果的摘要表。

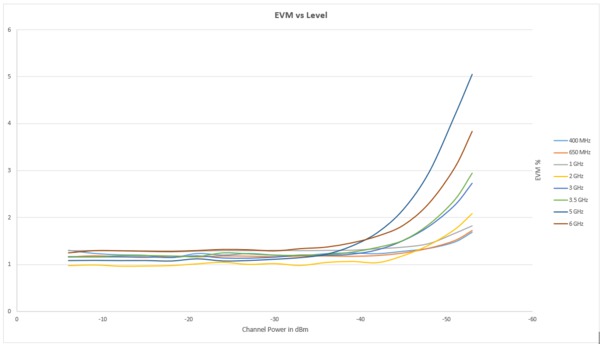

EVM（典型值）

20 MHz 1CC，256QAM UL，30 kHz 副载波间距
400 MHz	650 MHz	1 GHz	2 GHz	3 GHz	3.5 GHz	5 GHz	6 GHz
1.15%	1.15%	1.28%	0.97%	1.13%	1.16%	1.08%	1.25%

400 MHz 至 6 GHz 时 <-37.4 dB rms EVM，20 MHz CC1，256QAM，-6 dBm 至 -33 dBm 通道功率，满刻度下小于 -1 dB。

ACLR（典型值）

小于 6GHz 时 < -48dBc，用于 20MHz CC1，256QAM，-6dBm 至 -27dBm 通道功率，满刻度下小于 -1dB。

EMC 预认证和故障排除 (EMCVUxx-SVPC)

标准: EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G
功能: EMC-EMI 显示、附件和限制线设置向导、检查、谐波标记、电平目标、比较谱线、测量环境、报告生成、重新测量点
检波器: +峰值、平均值、平均值（对数）、平均值 (VRMS)、CISPR 准峰值、CISPR 峰值、CISPR 平均值、CISPR 对数平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值
限制线: 最多 3 条限制线（带相应余量）
分辨率 BW: 按照标准设置或由用户规定
驻留时间: 按照标准设置或由用户规定
报告格式: PDF、HTML、MHT、RTF、XLSX、图像文件格式
附件类型: 天线、近场探头、电缆、放大器、限幅器、衰减器、滤波器等
校正格式: 增益/损耗常数、增益/损耗表、天线因数
轨迹: 保存/调出多达 5 条谱线、数学谱线（谱线 1 减去谱线 2）、环境谱线

绘图 (MAPxx-SVPC)

支持的地图类型: Pitney Bowes MapInfo (*.mif)、位图 (*.bmp)、Open Street Maps (.osm)
保存的测量结果: 测量数据文件（导出的结果）
用于测量的地图文件: Google Earth KMZ 文件
可以调用的结果文件（轨迹和设置文件）: 兼容 MapInfo 的 MIF/MID 文件

播放录制的信号 (SV56)

播放文件类型: RSA306、RSA500 或 RSA600 记录的 R3F
记录的文件带宽: 40 MHz
文件播放控制: 通用：播放、停止、退出播放; 地点：播放开始点/结束点可以设置为 0-100%; 跳跃：规定的跳跃长度为 73 μs 到文件大小的 99%; 实时速率：按记录时间 1:1 比率播放; 循环控制：播放一次，或连续循环
内存要求: 记录信号要求存储器支持300 MB/s的写入速率。以实时速率播放记录的文件要求存储器支持300 MB/s的读取速率。

输入，输出，接口，功耗

RF 输入: N 型，孔式 (RSA306B); SMA 型，孔式 (RSA306B-SMA)

外部频率基准输入: SMA 型，孔式

触发/同步输入: SMA 型，孔式

状态指示灯: LED，红/绿双色

USB 设备端口: USB 3.0 转 Micro-B，可使用翼形锁定螺丝进行配接

功耗: 根据 USB 3.0 SuperSpeed 要求：5.0 V，≤ 900 mA（标称值）

物理特性

尺寸

尺寸	RSA306B	RSA306B-SMA（无外壳）	RSA306B-SMA（带外壳）
高度	31.9 毫米（1.25 英寸）	23.37 毫米（0.92 英寸）	31.9 毫米（1.25 英寸）
宽度	190.5 毫米（7.5 英寸）	176.5 毫米（6.95 英寸）	178.56 毫米（7.03 英寸）
深度	139.7 毫米（5.5 英寸）	120.9 毫米（4.76 英寸）	140.97 毫米（5.55 英寸）

重量: RSA306B：750 g (1.65 lbs); RSA306B-SMA（带外壳）：701.5 g (1.55 lbs); RSA306B-SMA（无外壳）：571.5 g (1.26 lbs)

法规

地区认证: 欧洲：EN61326; 澳大利亚/新西兰：AS/NZS 2064

EMC 辐射: EN61000-3-2、EN61000-3-3、EN61326-2-1

EMC 抗扰能力: EN61326–1/2、IEC61000-4-2/3/4/5/6/8/11

环境适应性能

温度

工作状态: –10 °C 至 +55 °C（+14 °F 至 +131 °F）
非工作状态: -51 °C 至 +71 °C（-60 °F 至 +160 °F）

湿度（工作状态）: +30 °C 至 +40 °C（+86 °F 至 +104 °F）时，相对湿度 (RH) 5% 至 75% ±5%; +40 °C 至 +55 °C（+86 °F 至 +131 °F）时，相对湿度 5% 至 45%

海拔高度

工作状态: 最高 9,144 米（30,000 英尺）
非工作状态: 15,240 米（50,000 英尺）

动态性能³

机械冲击（工作时）: 半正弦机械冲击，30 g 峰值幅度，11 μs 持续时间，每个轴向跌落三次（共 18 次）
随机振动（未工作时）: 0.030 g²/Hz，10-500 Hz，每个轴 30 分钟，三个轴共 90 分钟

处理和运输³

台式机处理, 工作时: 根据 MIL-PRF-28800F Class 2 工作状态：设备相应侧面的相应边缘旋转跌落
运输中跌落，非工作状态: 根据 MIL-PRF-28800F Class 2 工作状态：运输中跌落触及设备的六个面和四个角上，从 30 cm (11.8 英寸) 的高度总计冲击 10 次
