TCP404XL

current probes
索取报价
概述
技术指标

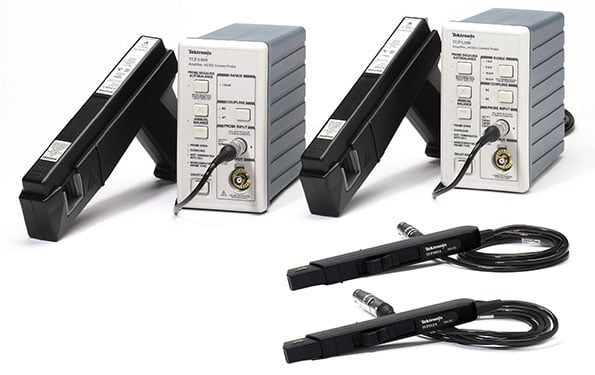

TCPA Amplifiers and TCP300/TCP400 Probes

主要特性

  • DC - 100 MHz，电流探头放大器 (TCPA300) 使用
  • 自动定标和确定单位 - 示波器屏幕的幅度和电流读数通过消除手动计算，减少了测量误差
  • 插入阻抗低，降低了被测器件的负荷
  • 分裂铁心结构，电路连接简便

技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。

型号概述
  带 TCPA300 的 TCP312A 带 TCPA300 的 TCP305A 带 TCPA300 的 TCP303 带 TCPA400 的 TCP404XL
带宽 DC – 100 MHz DC – 50 MHz DC – 15 MHz DC – 2 MHz
上升时间 ≤3.5 ns ≤7 ns ≤23 ns ≤175 ns
直流准确度 读数的 ±3% 读数的 ±3% 读数的 ±3% 读数的 ±3%
精度（典型值） 直流：读数的 ±1%DC 至 60 Hz，≤5 A：±1%
60 Hz – 5 kHz，≤5 A：±1.5%
DC – 5 kHz，>5 A： ±1.5%		 直流：读数的 ±1%DC 至 60 Hz，≤5 A：±1%
60 Hz – 5 kHz，≤5 A：±1.5%
DC – 5 kHz，>5 A： ±1.5%		 直流：读数的 ±1% 直流：读数的 ±1%
最小测量电流（直流精度为 ±3%）
示波器设置为 1 mV/格，带宽限制为 20 MHz		 1 mA 5 mA 5 mA 1 A
典型最大安培-秒乘积（基于放大器范围设置） 50 A*μS – 1 A/V
500 A*μS – 10 A/V		 500 A*μS – 5 A/V
不适用 – 10 A/V		 3,000 A*μS – 5 A/V
15000 A*μS – 50 A/V		 不适用 – 1 A/V
最大线电压
裸线 150 V CAT II 150 V CAT II 600 V CAT I 和 II 600 V CAT I 和 II
绝缘线 300 V CAT II 300 V CAT II 300 V CAT III 300 V CAT III
典型交流偶合低频带宽（低通 – 3 dB 点） < 7 Hz < 7 Hz < 7 Hz < 7 Hz
显示的典型 RMS 噪声（20 MHz 带宽限制） ≤250 μARMS ≤1.25 mARMS ≤2.5 mARMS ≤250 mARMS
信号延迟（到输出 BNC） 17 ns 19 ns 40 ns 80 ns
插入阻抗 1 MHz 时为 0.11 Ω10 MHz 时为 0.12 Ω
50 MHz 时为 0.35 Ω
100 MHz 时为 0.7 Ω		 1 MHz 时为 0.02 Ω10 MHz 时为 0.1 Ω
50 MHz 时为 0.35 Ω		 1 MHz 时为 0.01 Ω
5 MHz 时为 0.025 Ω
15 MHz 时为 0.1 Ω		 10 kHz 时为 0.1 m Ω
100 kHz 时为 0.6 m Ω
1 MHz 时为 8 m Ω
2 MHz 时为 16 m Ω
特点
最大电流额定值：
大电流灵敏度
  带 TCPA300 的 TCP312A 带 TCPA300 的 TCP305A 带 TCPA300 的 TCP303 带 TCPA400 的 TCP404XL
范围 10 A/V 10 A/V 50 A/V 1 A/mV
DC（连续电流） 30 A 50 A 150 A 500 A (750 A)
RMS（正弦） 21.2 A 35.4 A 150 A 500 A
峰值 50 A 50 A 500 A 750 A
小电流灵敏度
  带 TCPA300 的 TCP312A 带 TCPA300 的 TCP305A 带 TCPA300 的 TCP303 带 TCPA400 的 TCP404XL
范围 1 A/V 5 A/V 5 A/V N/A
DC（连续电流） 5 A 25 A 25 A N/A
RMS（正弦） 3.5 A 17.7 A 17.7 A N/A
峰值 50 A 50 A 500 A N/A
物理特点
放大器
TCPA300/TCPA400
长度 17.3 cm（6.8 英寸）
宽度 9.14 cm（3.6 英寸）
高度 16.7 cm（6.6 英寸）
重量 1.14 kg（2.5 磅）
探头
  TCP305A/TCP312A TCP303 TCP404XL
长度 20 cm（7.77 英寸） 26.8 cm（10.55 英寸） 26.8 cm（10.55 英寸）
宽度 6 cm（0.625 英寸） 4.1 cm（1.60 英寸） 4.1 cm（1.60 英寸）
高度 3.2 cm（1.25 英寸） 15.6 cm（6.13 英寸） 15.6 cm（6.13 英寸）
重量 0.15 kg（0.33 磅） 0.66 kg（1.45 磅） 0.88 kg（1.90 磅）
最大导线大小：
TCP312A TCP305A TCP303 TCP404XL
5.0 mm（0.197 英寸） 5.0 mm（0.197 英寸） 21 mm x 25 mm（0.83 x 1.0 英寸） 21 mm x 25 mm（0.83 x 1.0 英寸）
电缆长度
TCP312A TCP305A TCP303 TCP404XL
1.5 m（60 英寸） 1.5 m（60 英寸） 2 m（78.7 英寸） 8 m （315 英寸）
EMC 环境和安全
安全标准
  TCP312A/305A 探头和放大器 放大器 TCP303/404XL 探头和放大器
美国国家认可的测试实验室 (NRTL) 认证 UL61010-2-032、UL61010-1  UL3111-1（第一版） UL3111-2-032、UL3111-2-031；UL3111-1
加拿大认证 CAN/CSA C22.2 No. 61010-1、CAN/CSA C22.2 No. 61010-2-032  CAN/CSA C22.2 No.1010.1-92  CAN/CSA C22.2 No.1010.1-92
欧盟一致性 EN61010-1、EN61010-2-032  EN61010-1:2001  EN61010-1/A2、EN61010-2-031、EN61010-2-032
其它     IEC61010-2-032
电磁兼容能力，仅放大器
EC 委员会指令 89/336/EEC，FCC 第 15 部分，B 子部分 A 类，AS/NZS 2064.1/2。
温度
工作高度
0℃ 至 +50℃（32℉ 至 122℉）
非工作高度
-40℃ 至 +75℃（-40℉ 至 167℉）
湿度
工作高度

温度高达 +30℃(86℉) 时，相对湿度范围为 5% 至 95%

温度介于 30℃ 至 +50℃（86℉ 至 122℉）时，相对湿度范围为 5% 至 85%

非工作高度

温度高达 +30℃(86℉) 时，相对湿度范围为 5% 至 95%

温度介于 30℃ 至 +75℃（86℉ 至 167℉）时，相对湿度范围为 5% 至 85%

海拔高度
工作高度
最高 2000 米（6800 英尺）
非工作高度
最高 12192 米（40000 英尺）
