SerialXpress

SerialXpress 与 AWG5000 或 AWG7000 系列任意波形发生器结合,成为世界上仅有的一体化接收机测试解决方案。

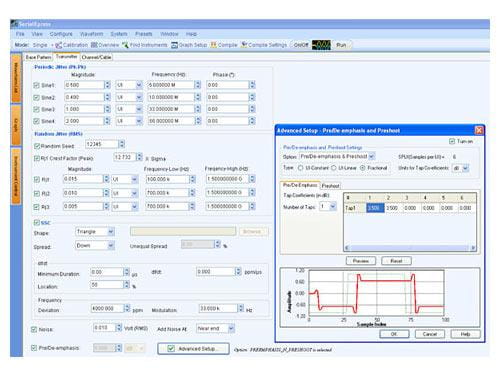

高速串行数据信号正变得越来越复杂。 SerialXpress® 与 AWG 一起简化了信号创建和抖动仿真,从而缩短整体开发和测试时间。 该软件允许为全面的和可重复的设计验证、裕量/检定和一致性测试创建所需的准确波形。 SerialXpress 具有方便使用的用户界面,实现测试信号和各种损伤的组合,包括符号间干扰 (ISI)、占空比失真 (DCD)、时钟频谱扩展 (SSC)、预加重和噪声。

下载 SerialXpress 软件 »

特点

优势

灵活性 抖动生成变得非常灵活,现在用户可以自有地尝试抖动参数(如 Pj、Rj、ISI、噪声,等等)的各种排列和组合。
复制场景 测试信号以数字方式合成,所有 AWG 设置均可调用,场景可于数秒内在其他 AWG 上复制。
易用性 SerialXpress 具有方便使用的用户界面,实现测试信号和各种损伤的组合,包括符号间干扰 (ISI)、占空比失真 (DCD)、时钟频谱扩展 (SSC)、预加重和噪声,从而缩短设置和测试时间。
简单测试设置,一体化测试解决方案 预加重/去加重或任意损伤的生成使纯粹的数字过程,所以可获得的信号生成类型几乎是无限的。 同时也不再需要功率合并器、功率分配器等设备及其相关的复杂性。
通过 S 参数滤波器进行通道仿真 通过模拟不同场景来缩短总体测试和开发时间。 可方便地插入验证文件来模拟线缆模拟器的准确行为,还可以通过添加抖动和其他参数进行控制和修改。 还可以将导入的验证文件稍作更改来调节 ISI 以观察接收机对这些变化的响应。 同时可通过选择反向滤波选项来反嵌通道的影响。 闭合的眼图可通过添加适当数量的预加重或者改变上升时间来打开。
ISI 直接拨入 ISI 可轻松直接拨入。 不再需要使用 FR4 光迹,因为后者很不灵活而且在切换时还需要经常校准。
支持多种标准 SerialXpress® 软件与相应的泰克任意波形发生器 (AWG) 配合使用时,可满足 500 Kbps 至 8 Gbps 的任何新兴标准。
