产品系列比较

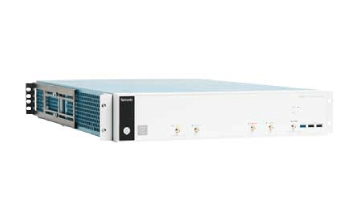

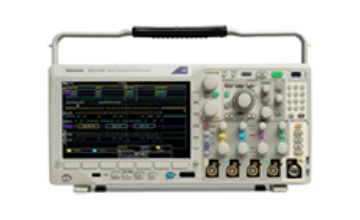

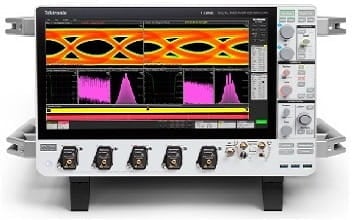

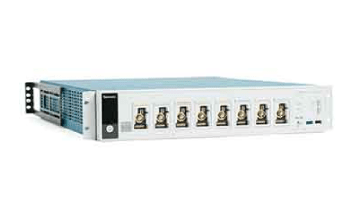

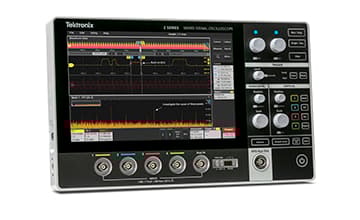

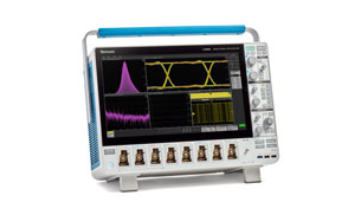

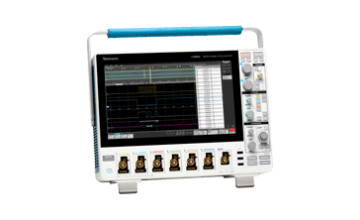

	TBS1000C 数字存储示波器申请产品演示	TBS2000B 数字存储示波器申请产品演示	2 系列 MSO 便携式混合信号示波器申请产品演示	3 系列 MDO 混合域示波器申请产品演示	4 系列 B MSO 混合信号示波器申请产品演示	5 系列 B MSO 申请产品演示	5 系列紧凑型 MSO 申请产品演示	6 系列 B MSO 申请产品演示	6 系列紧凑型数字化仪申请产品演示	7 系列 DPO 数字荧光示波器申请产品演示	MSO/DPO70000DX 混合信号/数字荧光示波器申请产品演示	DPO70000SX ATI 高性能示波器申请产品演示
带宽	50 MHz - 200 MHz	70 MHz - 200 MHz	70 MHz - 500 MHz	100 MHz - 1 GHz	200 MHz 至 1.5 GHz	350 MHz - 2 GHz	1 GHz	1 GHz - 10 GHz	-	8 GHz – 25 GHz	8 GHz - 33 GHz	33 GHz - 70 GHz
模拟通道	2	2-4	2 或 4	2 或 4	4 或 6	4、6 或 8	8	4、6 或 8	-	4	4	1-4
数字通道数	-	-	16（选配）	16（选配）	最多 48 条（可选）	多达 64 条（可选）	多达 64 条（可选）	多达 64 条（可选）	-	-	16（可选）	-
采样率	1 GS/s	1GS/s - 2 GS/s	1.25 GS/s 所有通道；2.5 GS/s 半通道	2.5 GS/s - 5 GS/s	6.25GS/s	6.25GS/s	6.25GS/s	50 GS/s	-	125 GS/s	25 GS/s - 100 GS/s	50 GS/s - 200 GS/s
记录长度	20K 点	5M 点	10 Mpts	10 M	31.25 M 至 62.5 M	62.5 M - 500 M	125 M - 500 M	62.5 M - 1 G	-	500M - 2G 个点	31.25M - 1G 点	62.5M - 1G 点
频谱分析仪	标准数学 FFT	标准数学 FFT	标准数学 FFT	高达 3 GHz 的内置专用射频路径（可选）标准数学 FFT	带集成数字下变频器的频谱视图；每个通道的跨度为 312.5 MHz，500M 频宽（可选）标准数学 FFT	带集成数字下变频器的频谱视图；每个通道的标准跨度为 312.5 MHz，500M 频宽（可选）标准数学 FFT	带集成数字下变频器的频谱视图；每个通道的标准跨度为 312.5 MHz，500M 频宽（可选）标准数学 FFT	带集成数字下变频器的频谱视图；每个通道的标准跨度为 1.25 GHz，2 GHz 频宽（可选）标准数学 FFT	-	SignalVu-PC 矢量信号分析应用软件，配备集成式数字下变频器，支持多种调制格式、测量项及显示功能。标准数学 FFT 运算	标准数学 FFT	标准数学 FFT
函数发生器输出	-	-	1（可选，与辅助输出复用）	1（选配）	1（选配）	1（选配）	1（选配）	1（选配）	-	1（选配）	-	-
最大波形捕获速率	-	每秒 10000 次	-	>280,000 波形/秒	>500,000 波形/秒	>500,000 波形/秒	>500,000 波形/秒	>500,000 （峰值检测，包络采集模式）， >30,000 波形/秒（所有其他采集模式）	-	后续版本	>300,000 波形/秒	>300,000 波形/秒
RF 通道	-	-	-	1（选配）	-	-	-	-	-	-	-	-
RF 频率范围	-	-	-	9 kHz 至 1 GHz 或 3 GHz（可选）	示波器的频谱视图直流至带宽 (-3dB)	示波器的频谱视图直流至带宽 (-3dB)	示波器的频谱视图直流至带宽 (-3dB)	示波器的频谱视图直流至带宽 (-3dB)	-	SignalVu-PC 示波器直流至全带宽 (-3dB)	-	-
触发类型	边沿、脉宽、欠幅、线路	边沿、脉宽、欠幅	边沿、脉冲宽度、超时、欠幅、逻辑、建立/保持、上升/下降、并行、串行总线（可选）	边缘逻辑并行（可选）脉宽上升/下降时间欠幅串行总线（可选）序列建立和保持超时视频	边缘毛刺码型脉宽欠幅串行总线（可选）建立和保持状态超时跳变窗口视频（可选）视觉触发 RF 频率与时间关系（可选） RF 幅度与时间关系（可选）	边缘毛刺码型脉宽欠幅串行总线（可选）建立和保持状态超时跳变窗口视频（可选）视觉触发 RF 频率与时间关系（可选） RF 幅度与时间关系（可选）	边缘毛刺码型脉宽欠幅串行总线（可选）建立/保持状态超时跳变窗口视频（可选）视觉触发	边缘毛刺码型脉宽欠幅串行总线（可选）建立和保持状态超时跳变窗口视频（可选）视觉触发 RF 频率与时间关系（可选） RF 幅度与时间关系（可选）	-	边缘脉冲宽度窄脉冲超时上升/下降周期视觉触发	通信、总线、I2C、SPI、CAN、LIN、Flexray、RS-232/422/485/UART、USB、边沿、B 事件扫描、毛刺、码型、欠幅、串行码型、建立/保持、状态、超时、跳变、可视、带宽、窗口	边沿、B 事件扫描、毛刺、码型、欠幅、建立/保持、状态、超时、跳变、可视、带宽、窗口
可选分析	-	-	I2C、SPI、RS232/422/485/UART、CAN、CAN-FD、LIN、SENT 解码	I²C/SPI 解码 I²S/LJ/RJ/TDM 解码 RS-232/422/485/UART 解码 CAN/LIN/FlexRay 解码 MIL-STD-1553/ARINC 429 解码功率分析 USB2.0 解码	1-Wire decode 3-phase power analysis Advanced Power analysis CAN/LIN/FlexRay decode CXPI decode EtherCAT decode Ethernet decode eSPI decode eUSB2 decode I2C/SPI decode I2S/ LJ/RJ/TDM decode I3C decode Manchester decode MDIO decode MIL-STD-1553/ARINC 429 decode NFC decode NRZ decode PSI5 decode RS-232/422/485/UART decode SDLC decode SENT decode SMBus decode Spacewire decode Spectrum View spectrum analysis SPMI decode SVID decode TDR measurements USB 2.0 (LS/FS/HS) Wide bandgap double pulse testing	1-Wire decode 8b10b decode 10BASE-T1L compliance 10BASE-T1S compliance Advanced Jitter analysis Advanced Power analysis Automotive Ethernet compliance CAN/LIN/FlexRay decode CXPI decode eSPI decode EtherCAT decode Ethernet compliance Ethernet decode eUSB2 decode I2C/SPI decode I2S/LJ/RJ/TDM decode I3C decode IMDA analysis IMDA DQ0 measurements IMDA mechanical measurements Manchester decode MDIO decode MIL-STD-1553/ARINC 429 decode MIPI C-PHY decode MIPI D-PHY (CSI/DSI) decode NFC decode NRZ decode PSI5 decode RS-232/422/485/UART decode SDLC decode SENT decode SMBus decode Spacewire decode SPMI decode SVID decode TDR measurements USB 2.0 decode USB 2.0 compliance User-defined filters Vector signal analysis Wide bandgap double pulse testing	1 线解码 8b10b 解码高级抖动分析高级功率分析 CAN/LIN/FlexRay 解码 CXPI 解码 eSPI 解码 EtherCAT 解码以太网解码 eUSB2 解码 I2C/SPI 解码 I2S/LJ/RJ/TDM 解码 I3C 解码 IMDA 分析 IMDA DQ0 测量曼彻斯特解码 MDIO 解码 MIL-STD-1553/ARINC 429 解码 MIPI C-PHY 解码 MIPI D-PHY (CSI/DSI) 解码 NRZ 解码 PSI5 解码 RS-232/422/485/UART 解码 SDLC 解码 SENT 解码 SMBus 解码 Spacewire 解码 SPMI 解码 SVID 解码 USB 2.0 解码用户自定义过滤器	1-Wire decode 2.5 and 5GBASE-T compliance 8b10b decode 10BASE-T1L compliance 10BASE-T1S compliance 10GBASE-T compliance Advanced Jitter analysis Advanced Power analysis Automotive Ethernet compliance CAN/LIN/FlexRay decode CXPI decode DDR3/LPDDR3 analysis eSPI decode EtherCAT decode Ethernet compliance Ethernet decode eUSB2 decode I2C/SPI decode I2S/LJ/RJ/TDM decode I3C decode IMDA analysis IMDA DQ0 measurements IMDA mechanical measurements Manchester decode MDIO decode MIL-STD-1553/ARINC 429 decode MIPI D-PHY 1.2 compliance MIPI D-PHY 2.1 compliance MIPI C-PHY 2.0 (CSI/DSI) decode MIPI D-PHY (CSI/DSI) decode NFC decode NRZ decode PCIe Gen 1, 2, 3 decode PSI5 decode RS-232/422/485/UART decode SDLC decode SENT decode SMBus decode Spacewire decode SPMI decode SVID decode TDR measurements USB 2.0 decode USB 2.0 compliance USB 3.0 decode User-defined filters Vector signal analsyis Wide bandgap double pulse testing	-	1-总线解码 2.5 与 5GBASE-T 一致性测试 8b10b 解码 10BASE-T1L 一致性测试 10BASE-T1S 一致性测试 10GBASE-T 一致性测试高级抖动分析车载以太网一致性测试 CAN/LIN/FlexRay 解码 CXPI 解码 DDR5/LPDDR5 分析 eSPI 解码 EtherCAT 解码以太网一致性测试以太网解码 eUSB2 解码 I2C/SPI 解码 I2S/LJ/RJ/TDM 解码 I3C 解码曼彻斯特解码 MDIO 解码 MIL-STD-1553/ARINC 429 解码 MIPI D-PHY 1.2 一致性测试 MIPI D-PHY 2.1 一致性测试 MIPI C-PHY 2.0 (CSI/DSI) 解码 MIPI D-PHY (CSI/DSI) 解码 NFC 解码 NRZ 解码 PCIe Gen 1/2/3/4 解码 PSI5 解码 RS-232/422/485/UART 解码 SDLC 解码 SENT 解码 SMBus 解码 Spacewire 解码 SPMI 解码 SVID 解码时域反射计测量 USB 2.0 解码 USB 2.0 一致性测试 USB 3.0 解码用户自定义滤波器矢量信号分析	MIPI® D-PHY 测试 (D-PHY)、DDR 内存总线分析 (DDRA)、DPOJET 抖动和眼图分析 (DJA)、DisplayPort 1.2 源测试自动化 (DP12)、以太网一致性测试解决方案 (ET3)、HDMI 一致性测试解决方案 (HT3)、HSIC 电气验证和协议解码 (HSIC)、MHL 高级分析和一致性测试 (MHD)、MOST 电气一致性和调试 (MOST)、MIPI M-PHY 发射机调试、检定和一致性测试 (M-PHY)、PCI Express 发射机一致性和调试 (PCE3)、SAS 12 Gb/s 测试 (SAS3)、串行数据链路分析解决方案软件（SLE、SLA）、SFP 一致性和调试 (SFP-TX)、SignalVu 矢量信号分析软件 (SVE)、Thunderbolt TX 一致性测试 (TBT-TX)、USB 2.0 一致性测试解决方案 (USB)、USB 3.0 发射机测试 (USB3)	DPOJET 抖动和眼图分析 (DJA)、串行数据链路分析可视化工具 (SDLA64)、SignalVu 矢量信号分析 (SVE)
垂直精度	-	3%	±2.0%	±1.5%	±1%	±1%	±1%	±1%	-	±1%	±2%	±2%
自动化测量	32	32 和 FFT 功能用于深入波形分析	36	-	-	-	-	-	-	-	53	53
应用模块个数范围	-	-	-	-	-	-	-	-	-	-	-	-
上升时间	7.0 ns - 2.1 ns	3.5ns~5ns	5 ns 至 950 ps（70MHz 至 500MHz）	4000 ps 至 400 ps（100 MHz 至 1 GHz）	2.3 ns 至 450 ps（200 MHz 至 1.5 GHz）	175 ps - 1 ns	350 ps	400 ps - 40 ps (1 GHz - 10 GHz)	-	50 ps - 16 ps (8 GHz - 25 GHz)	9 ps - 98 ps	<6ps - 13ps
显示	7 英寸（178 毫米）WVGA 彩色显示屏	9 英寸 TFT WVGA	10.1 英寸，1280 x 800	11.6 英寸，1920 x 1080 高清	13.3 英寸，1920 x 1080 高清	15.6 英寸，1920x1080 高清	-	15.6 英寸，1920x1080 高清	-	15.6 英寸，1920x1080 高清	12.1 英寸（308 毫米），彩色	6.5 英寸（165 毫米），彩色
保修	5 年保修	5 年	1 年	3 年	1 years	1 年	3 年	1 年	-	1 年	一年保修	一年保修
SA 实时捕获带宽	-	-	-	1 GHz（可选），3 GHz（可选）	频谱视图：312.5 MHz，500 MHz（可选）	频谱视图：312.5 MHz，500 MHz（可选）	频谱视图：312.5 MHz，500 MHz（可选）	频谱视图：1.25 GHz，2 GHz（可选）	-	-	-	-
起价	US $506	US $1,860	US $2,060	US $5,120	US $10,800	US $23,700	Contact Us	US $44,100	Contact Us	US $178,000	Contact Us	Contact Us
