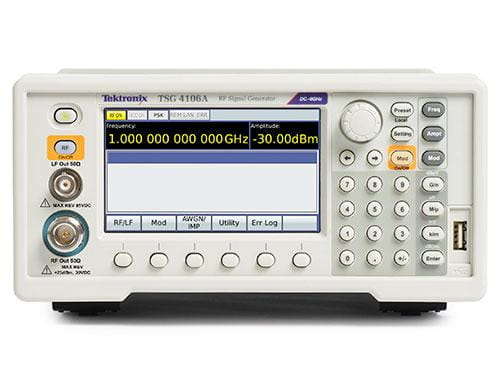

RF 信号发生器 TSG4100A

TSG4100A 系列 RF 信号发生器以入门级射频信号发生器的价格提供中等射频性能和高达 200MHz 的超宽调制带宽。 方便的现场升级软件允许工程师轻松将设备的模拟调制功能升级为高级矢量调制和数字调制功能,从而提供最灵活的配置和最佳的 CAPEX 保护。

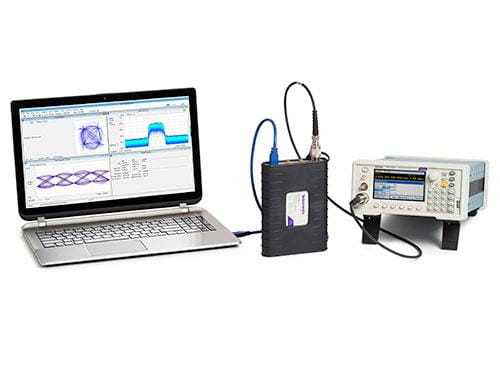

将 RF 信号发生器添加至您的工作台

TSG4100A 系列补充了其他泰克的中档 RF 测试解决方案,例如基于 USB 的 RSA306 频谱分析仪3 系列 MDO 混合域示波器4 系列 MSO 混合域示波器5 系列 MSO 混合域示波器

查看更多信号发生器 »

编辑于 10/8/2020 - 3:24
基本价格
US $10,200 - US $19,500
购买/报价 有问题?现在就聊

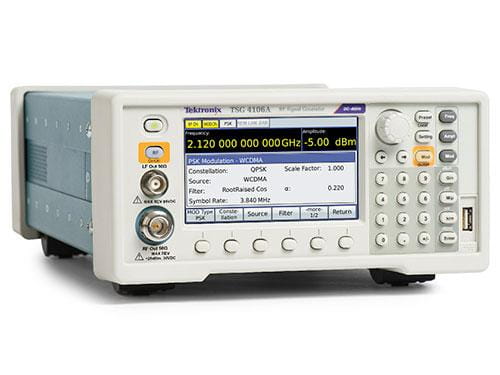

用于模拟和数字应用的 RF 信号发生器

TSG4100A 系列 RF 信号发生器同时具有模拟和更高级的矢量和数字调制功能,成本非常低。工程师可以简便地从模拟信号转向矢量信号,从而提供最灵活的配置和最佳的 CAPEX 保护。这些低成本 RF 信号发生器内置支持最常见的矢量调制方案,包括 ASK、QPSK、DQPSK、π/4 DQPSK、8PSK、FSK、CPM、QAM(4 至 256)、8VSB 和 16VSB。

Most common vector modulation schemes examples
I/Q Constellation Screen image

内部带宽高达 6MHz 的射频信号发生器

凭借创新的 I/Q 调制架构,用户友好的 TSG4100A 系列提供快速波形生成并支持纯数字数据的播放。仪器以高达 6 MHz 的符号速率把数字符号映射到选定的 I/Q 星座中,把结果传送到选定的脉冲整形滤波器中,生成以 125 MHz 实时更新的最终波形。然后这个基带信号使用标准 IQ 调制技术调制到 RF 载波上。

使用 RF 信号发生器的卓越 OCXO 时基

TSG4100A 系列仪器使用恒温箱控制的 SC 切割晶振时基,稳定性提高了 100 倍 (<±0.002ppm),与使用 TCXO 时基的仪器相比,近距离相位噪声降低了 100 倍。还可以为研发应用提供优秀的时效 (<±0.05ppm)。

OCXO Time-base on RF Signal Generator
AFG31000 Arbitrary Function Generator to drive the IQ inputs on the TSG

TSG4100A 射频信号发生器上的 RF 信号播放

TSG4100A RF 信号发生器具有使用外部 IQ 信号的选项,该选项可为高载波频率(如 400MHz 以上的载波频率)提供 200MHz 以上的射频调制带宽。了解如何使用通过 RSA 捕获的 RF 信号以及 SourceXpress 应用程序格式化基带 IQ 信号,然后了解如何设置 AFG31000 任意函数发生器以驱动 TSG 上的 IQ 输入。

使用 AFG31000 在 TSG4100A 上播放捕获的 RF 信号

RF 信号发生器常见问题

RF 信号发生器的用途是什么?

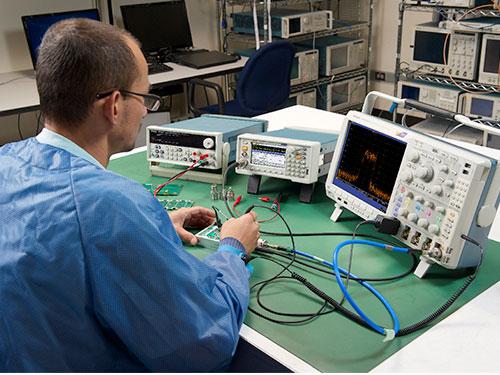

使用 RF 信号发生器的工程师测试信号

射频 (RF) 信号发生器用于创建具有已知特性的连续射频信号,以测试电路设计,主要是通信设备中的电路设计。RF 信号发生器本身不进行任何测量,它只是为其他仪器设置正确的条件来测量被测设备。

RF 发生器如何工作?

RF 信号发生器通常是一种信号源,用于测试开发用于 RF 通信(例如无线和蜂窝通信、雷达、电子战等)的电路。工程师可以使用系统控制设置幅度、频率并对信号应用调制。

如何生成 RF 频率?

生成 RF 频率的最简单方法是使用 TSG4100A RF 信号发生器的前面板。在将 RF 信号发生器连接至被测设备 (DUT) 前,您可以轻松设置频率、幅度、调制和许多其他信号特性。

信号发生器和函数发生器有何区别?

信号发生器是任何产生电子信号的设备。矢量信号发生器专门使用模拟和数字调制方案以 QAM、QPSK、FSK、BPSK 和 OFDM 等格式创建射频信号。矢量信号发生器通常用于接收机灵敏度测试。

函数发生器具有其可播放的预设波形或模式列表。操作员可以更改波形参数,例如播放速度、幅度和偏置,或添加基本失真或调制。

信号发生器的类型有哪些?

信号发生器的类型有很多,包括函数发生器、任意波形发生器和矢量信号发生器。

查看下表了解每种类型之间的差异。

信号发生器 模拟和数字电子信号源的通用类别名称。
函数发生器 如需正弦波、三角波等常见波形,则通常使用信号发生器。
任意函数发生器 函数发生器能够产生任意编译波形。
任意波形发生器 如需自定义编译波形(而不是预设常用波形),则主要使用任意波形发生器。
RF 信号发生器 RF 信号发生器用于无线应用,通常提供正常的模拟调制,例如 AM、FM 和 PM。
(RF) 矢量信号发生器 对于数字通信应用,RF 矢量信号发生器支持对 RF 载波进行模拟和矢量调制。
