DPT1000A 功率器件动态参数测试系统

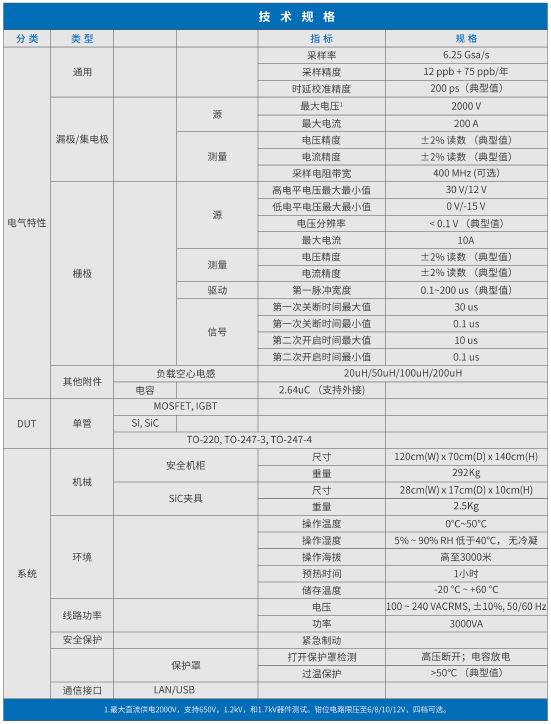

DPT1000A 产品技术资料

在线阅读:

DPT1000A功率器件动态参数测试系统由泰克科技领衔开发,专门用于针对三代半导体功率器件的动态特性分析测试,旨在解决客户在功率器件动态特性表征中常见的疑难问题,包括如何设计高速工作的驱动电路,如何适配多种芯片封装形式,如何选择和连接探头进行信号测试,如何优化和抑制测试过程中的噪声和干扰。帮助客户在研发设计、失效分析、进厂检测和试产阶段快速评估器件性能,更快应对市场需求改善产品性能。也帮助客户快速验证自研驱动电路,加速应用端解决方案落地。

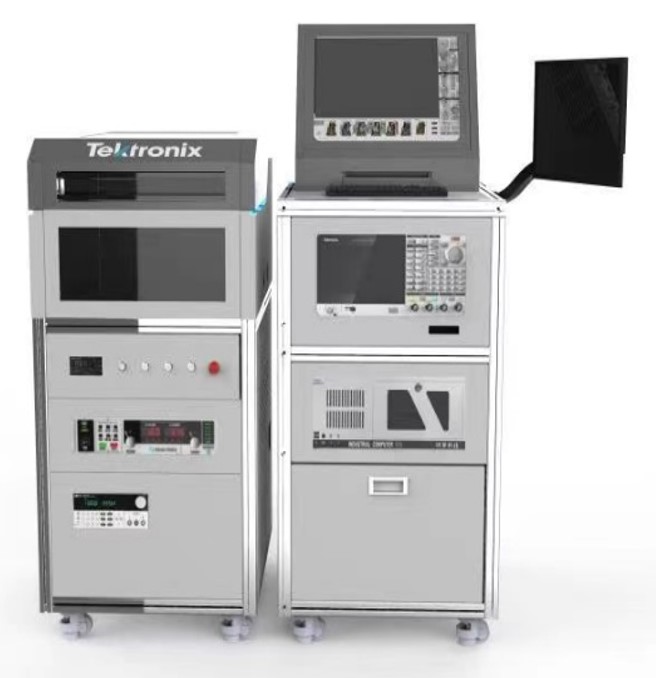

该系统由功率器件双脉冲测试驱动板,高压防护罩,芯片温控系统,泰克高分辨率示波器,光隔离探头,双脉冲信号源,高压电源和自动化测试软件组成。以机柜系统形式交付客户,可以通过上位机软件配置测试设备和测试项目,获取测试结果并生成数据报告。系统具备极高的测试灵活性,可以根据需求定制驱动电路板设计,更改栅极电阻,负载电感等关键器件参数。在保证安全的前提下,对功率器件的动态参数进行全面精准的测试评估。同时使用了泰克公司最新推出的新五系高分辨率示波器和专门用于高压查分信号测试的光隔离探头,为三代半导体器件动态特性表征带来更高带宽和更高测试精度。泰克新五系示波器可以最高支持8通道同时测量,对于半桥结构双脉冲测试电路,可以同时对上下管信号进行同步测试。光隔离探头提供了极高的共模抑制比,可以在上管测试中提供更准确的波形数据。针对系统中高速电流的测试,使用高精度电流传感器,得到更高的电流测试带宽和更准确的电流波形。同时系统还提供了动态导通电阻测试功能,可以在高速开关状态下对器件的动态导通电阻进行评估,帮助客户更准确的了解器件动态特性。
