IoT设备低功耗直流特性测试方案:KSC-4000A 待机功耗测试

随着物联网推广的深入。万物互联必将成为未来的发展方向。诸如NB-IOT,LORA,BLE等低功耗物联网解决方案会越来越多的应用在产品设计上。而低功耗的测试方案将会越来越多的被应用在研发设计,生产测试上。

KSC-4000A低功耗测试方案测量电流精度高,是目前市面上不多的且性价比最高的高精度待机电流测试方案。可以分析终端设备的电流输出曲线,为工程师提供了一个更深入了解系统硬件构架,软件构架对待机电流影响的工具。通过这套方案,可以帮助工程师降低自己的产品功耗,最终达到提高待机时间的目的。

下载完整测试方案咨询泰克专家

低功耗直流特性测试

客户在配置方案中面临的问题

  • 测试精度足够高 (以测量uA甚至到nA的信号)
  • 动态范围足够高(以测量小到nA的待机信号以及大到mA甚至A的正常工作信号)
  • 测试速度足够快(脉冲信号持续时间短,捕捉信号对仪器的采样率提出了更高的要求)

泰克为客户提供一站式解决方案

泰克公司与合作伙伴共同推出的低功耗测试系统KSC-4000A,硬件核心为美国泰克吉时利公司高精度电源2280S或高精度七位半万用表DMM7510,将仪器采集到的电流数据连续回传到上位机。通过上位机软件实现对电流数据的回放分析,以帮助设计者优化自己的产品,降低产品功耗。

方案特点:

  • 体积小,配置简单,性价比高
  • 测量精度高,抗干扰能力强,电流测量精度最高可达 100pA,分辨率 1pA
  • 采样率高,可以实现动态电流的实时采集,最高速度可以达到1,000,000点每秒
  • 简单易操作,图形化显示测试结果,支持原始测试数据的导入、导出
  • 长时间记录测量数据
  • 可通过软件分析关注时间段的电流曲线,优化硬件和软件设计.降低产品功耗

简单方便的实现DUT低功耗直流特性相关测试

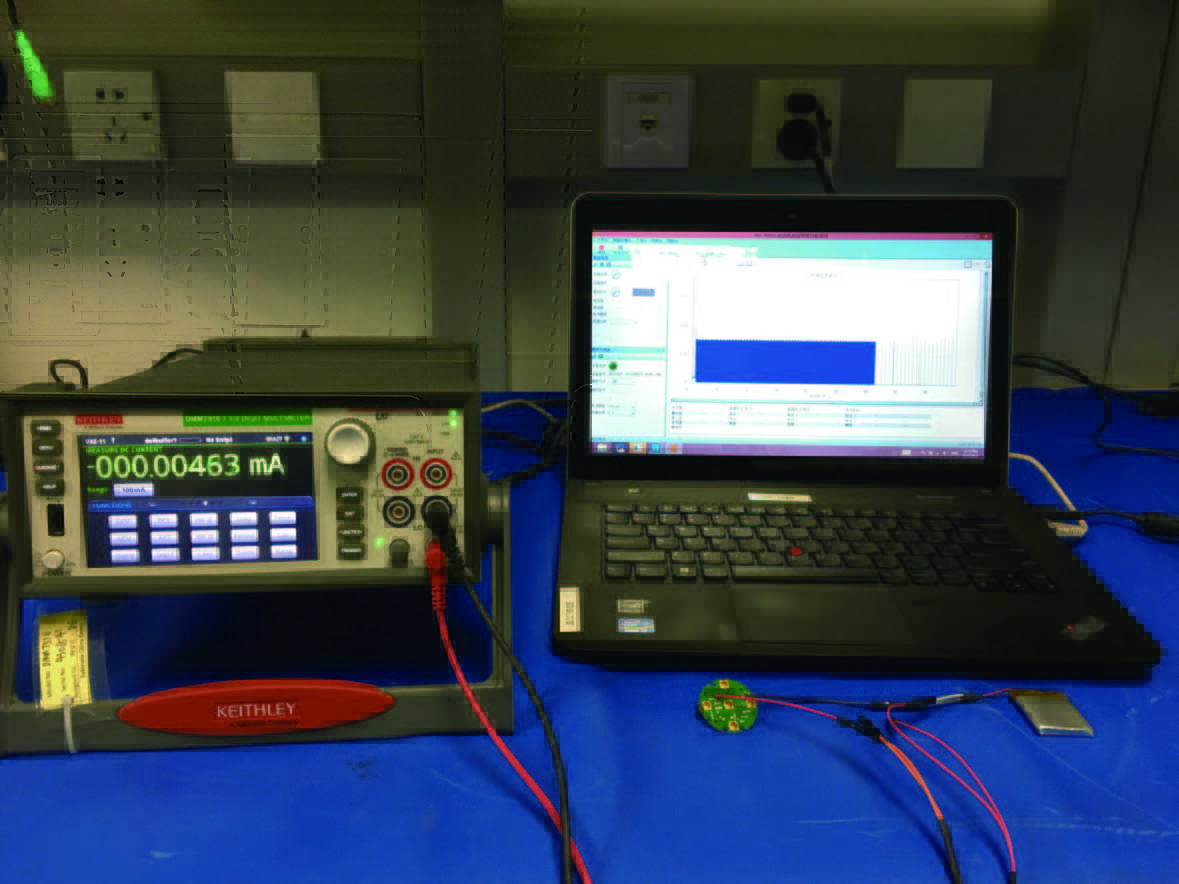

被测物实物测试图

KSC-4000A操作简单.有三种连接模式。分别配备不同的吉时利设备,客户科根据自己的购买能力和测试指标需求选择不同的仪器来完成测试。

  • 模式一(高性能):吉时利2280S高精度电源为DUT提供电源。DMM7510作为高精度电流表测量。此时的供电性能和电流测量性能最高。
  • 模式二(经济型):吉时利2280S高精度电源为DUT设备提供电同时回读电流数据。此方案价格最低,电流测量精度为10uA。
  • 模式三(高性价比): 吉时利DMM7510作为万用表直流测量DUT设备。此时需要DUT设备自带电源。
