RSA500 系列实时频谱分析仪

RSA500 系列实时频谱分析仪

使用行业最佳的加固型便携式 USB 实时频谱分析仪(包含用于执行最常见现场任务的各种功能)查找所需信号并采取必要措施来解决问题。

特点:

  • RSA500 频谱分析仪采用坚固的便携式外形,具有高级频谱分析功能,可实现精确的实时测量。
  • 快速捕获 9 kHz 至 18.0 GHz 范围內 VLF 到 Ku 频段的信号,支持 40 MHz 带宽捕获。
最大频率范围

9 kHz 至 18 GHz

捕获带宽

40 MHz

动态范围

-160 dBm 到 +20 dBm

性能毫不受影响。

RSA500 系列的性能能够媲美市场上传统中档的频谱分析仪。与其他频谱分析仪相比,通过实时扫描和快 4 倍的扫描速度,您不会错过任何所需信号,并能够更快地查看和完成任务。即使面对最艰难的挑战,性能也丝毫不受影响。

强大且直观。 测量洞见于你的指尖。

Thumbnail

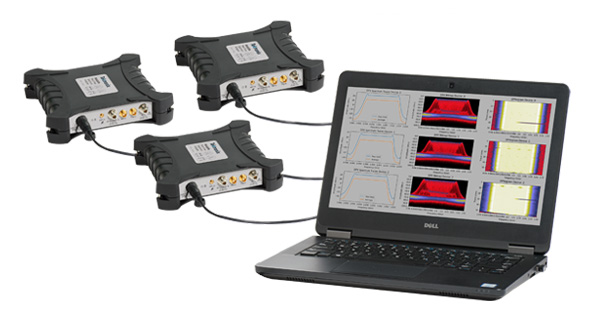

RSA500 由全系列泰克实时频谱分析仪采用的同款软件 — SignalVu® 软件 提供技术支持。提供无限的先进测试与分析功能,您可以保存、自定义并与您的同事分享。提供 26 个附加包,涵盖通用调制分析、脉冲信号分析、蓝牙 5 和商业无线信号分析功能。

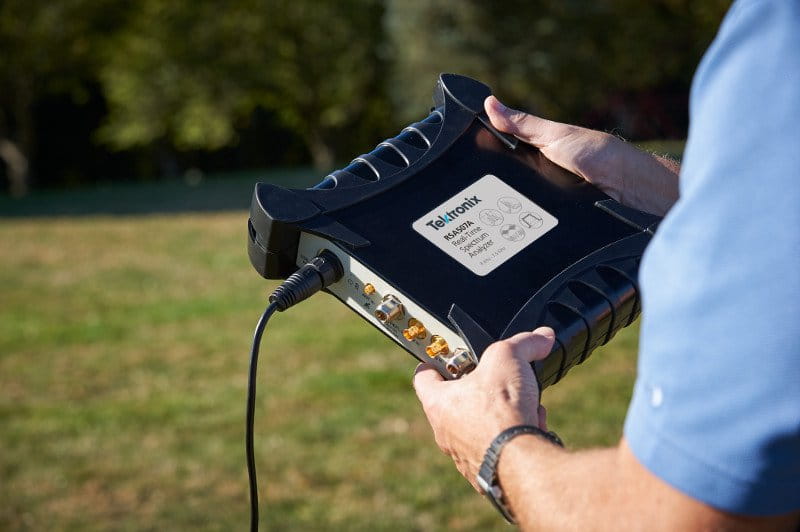

节省您在现场的时间

Thumbnail

RSA500 凭借内置的 RF 组件测试跟踪发生器和 GPS 对信号重新定位和绘制,令现场测试无比简单。用于矢量信号分析、脉冲测量、 EMI/EMC 预一致性测试 、RADHAZ 检测等的应用,优化软件选项使信号分析变得轻而易举。

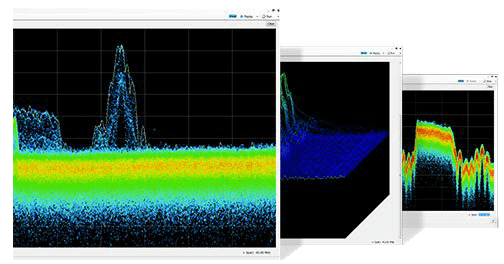

通过专有 DPX® 技术发现更多。

通过 RSA 系列的强大实时架构发现最困难、最难以发现的问题。 借助高级 DPX® 技术,您可以看见几乎无法通过传统频谱分析仪看见的 RF 特征。

意外发生。 确保您受到保护。

我们拥有业内唯一一个提供意外损坏保护的计划。是的,其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。使用我们的“全面呵护计划”降低意外维修或更换成本。观看视频或单击下方了解详情。

了解详情


型号

型号 频率范围 实时带宽 100% POI 的最短事件时长 Weight SFDR(典型值) 在线购买 价格
RSA503A 9 kHz-3.0 GHz 40 MHz 100 μs

2.99 kg (6.6 lb) with battery

70 dBc -
-
配置与报价
RSA507A 9 kHz-7.5 GHz 40 MHz 100 μs

2.99 kg (6.6 lb) with battery

70 dBc -
-
配置与报价
RSA513A

9 kHz-13.6 GHz

40 MHz

100 μs

3.85 kg (8.5 pounds) with battery

70 dBc

-
-
配置与报价
RSA518A

9 kHz-18.0 GHz

40 MHz

100 μs

3.85 kg (8.5 pounds) with battery

70 dBc

-
-
配置与报价
* 价格:价格如有变更,恕不另行通知。
型号 RSA503A
频率范围实时带宽100% POI 的最短事件时长
9 kHz-3.0 GHz40 MHz100 μs
WeightSFDR(典型值)

2.99 kg (6.6 lb) with battery

70 dBc
型号 RSA507A
频率范围实时带宽100% POI 的最短事件时长
9 kHz-7.5 GHz40 MHz100 μs
WeightSFDR(典型值)

2.99 kg (6.6 lb) with battery

70 dBc
型号 RSA513A
频率范围实时带宽100% POI 的最短事件时长

9 kHz-13.6 GHz

40 MHz

100 μs

WeightSFDR(典型值)

3.85 kg (8.5 pounds) with battery

70 dBc

型号 RSA518A
频率范围实时带宽100% POI 的最短事件时长

9 kHz-18.0 GHz

40 MHz

100 μs

WeightSFDR(典型值)

3.85 kg (8.5 pounds) with battery

70 dBc

* 价格:价格如有变更,恕不另行通知。

RF 传感

对于军事和政府人员来说,在拥挤的频谱中感测重要的有用信号 (SOI) 变得更具挑战性。随着频谱密度的增加,在任何给定时间了解所处环境情况已经变得越来越复杂。通过 RSA500 执行的 RF 监测提供现场的实时感知状态,以便快速识别和监控频谱违规,例如未经授权的传输、LPI 威胁、危险能量或辐射控制条件。

雷达

雷达技术的进步已促进从防御系统到车辆自动驾驶等各种移动应用中。随着这些应用在宽频谱范围内的运行,必须拥有能够快速准确识别干扰和噪声源的频谱分析解决方案。泰克 RSA500 系列提供用于分析 UHF 到 Ku 频段的雷达信号的优异性能。RSA500 外形紧凑,是适用于现场或实验室等一系列场合的理想选择。

电子战

电子战 (EW) 领域的进步放大了当今战场上的运作方式。高端电子产品的激增和商业技术的发展为对手提供了前所未有的功能。泰克实时频谱分析仪提供对电磁频谱所发出信号的实时可靠的可视性,以提供信号情报 (SIGINT) 并在发生潜在威胁之前识别它们。

频谱监测和干扰搜寻

移动通信正在创造一个复杂且拥挤的信号环境,使得人们面临前所未有的频谱容量压力。泰克实时频谱分析仪可助您快速发现和检查干扰源,从而能够定位和识别不必要的活动。利用 RSA500 获得实时频谱洞察力,确保信号完整性并符合标准。

EMI/EMC 预一致性测试

使用我们的实时频谱分析仪,在您的实验室中执行预一致性测试,从而节省成本和宝贵时间。您可以利用免费版本的 SignalVu-PC 进行峰值检测。购买附加选件 EMCVu ,您还可以通过准峰值和平均检测获得更为精确的结果。

型号 频率范围 实时带宽 100% POI 的最短事件时长 Weight SFDR(典型值) 在线购买 价格
RSA503A 9 kHz-3.0 GHz 40 MHz 100 μs

2.99 kg (6.6 lb) with battery

70 dBc -
-
配置与报价
RSA507A 9 kHz-7.5 GHz 40 MHz 100 μs

2.99 kg (6.6 lb) with battery

70 dBc -
-
配置与报价
RSA513A

9 kHz-13.6 GHz

40 MHz

100 μs

3.85 kg (8.5 pounds) with battery

70 dBc

-
-
配置与报价
RSA518A

9 kHz-18.0 GHz

40 MHz

100 μs

3.85 kg (8.5 pounds) with battery

70 dBc

-
-
配置与报价
* 价格:价格如有变更,恕不另行通知。
型号 RSA503A
频率范围实时带宽100% POI 的最短事件时长
9 kHz-3.0 GHz40 MHz100 μs
WeightSFDR(典型值)

2.99 kg (6.6 lb) with battery

70 dBc
型号 RSA507A
频率范围实时带宽100% POI 的最短事件时长
9 kHz-7.5 GHz40 MHz100 μs
WeightSFDR(典型值)

2.99 kg (6.6 lb) with battery

70 dBc
型号 RSA513A
频率范围实时带宽100% POI 的最短事件时长

9 kHz-13.6 GHz

40 MHz

100 μs

WeightSFDR(典型值)

3.85 kg (8.5 pounds) with battery

70 dBc

型号 RSA518A
频率范围实时带宽100% POI 的最短事件时长

9 kHz-18.0 GHz

40 MHz

100 μs

WeightSFDR(典型值)

3.85 kg (8.5 pounds) with battery

70 dBc

* 价格:价格如有变更,恕不另行通知。
  Tektronix
RSA500
Keysight
N99xxA
R&S
FSH/FPH
Anritsu
Spectrum Master
Tektronix
RSA306B
最大频率范围 9 kHz 至 18 GHz N9915A:100 kHz 到 9 GHz
(其他型号的最大频率为 50 GHz)
FSH:9 kHz 到 20 GHz FPH:5 kHz 到 5 GHz 9 kHz 到 43 GHz 9 kHz - 6.2 GHz
捕获带宽 40 MHz 10 MHz 20 MHz 15 MHz 40 MHz
动态范围
(DANL 到最大输入)
-161 dBm 到 +33 dBm -153 dBm 到 +27 dBm -163 dBm 到 +30 dBm -164 dBm 到 +33 dBm -160 dBm 到 +23 dBm
相噪(1 GHz CF,10 kHz 偏置) -94 dBc/Hz -106 dBc/Hz 30 kHz 偏置下 -105 dBc/Hz -108 dBc/Hz -84 dBc/Hz
实时性能
查找低电平信号的扫描时间 (-120 dBm) 9 秒(1 kHz RBW,7.5 GHz 扫描) 11.4 分钟(1 kHz RBW,7.5 GHz 扫描) FSH:36 秒(1 kHz RBW,7.5 GHz 扫描) 3 分钟(1 kHz RBW,6 GHz 扫描,快速模式)>1 小时(1 kHz RBW,7.5 GHz 扫描,性能模式) 9 秒(1 kHz RBW,7.5 GHz 扫描)
电缆/天线测试:VSWR、DTF、回波损耗测量 是,最高 18 GHz 是,最高 20 GHz
宽带矢量信号分析功能 是 - 40 MHz FSH:否 - 10 MHz FPH:否 是 - 40 MHz
信号捕获和回放 频谱、频谱图和 IQ 信号,便于全面分析 仅限频谱和频谱图 仅限频谱和频谱图 仅限频谱和频谱图 频谱、频谱图和 IQ 信号,便于全面分析
耐震 MIL-PRF-28800F Class 2 MIL-PRF-28800F Class 2 MIL-PRF-28800F Class 2 MIL-PRF-28800F Class 2 MIL-PRF-28800F Class 2
电池寿命 5 小时 - 仪器最长 8 小时 – Toughpad 3.5 小时 FSH:4 小时 FPH:8 小时 3 小时 USB 3.0
重量 1.1 千克;2.4 磅 – Toughpad 3.2 千克;7 磅 – 仪器 N9952A:3.2 千克;7.1 磅 N9918A:3.0 千克;6.6 磅 FFSH:3 千克;6.6 磅 FPH:2.5 千克;5.5 磅 3.7 千克;8.5 磅 1.1 千克;2.4 磅 – Toughpad 0.73 千克;1.3 磅 – 仪器
尺寸 2.65" x 11.78" x 10.68" 292 x 188 x 72 mm (11.5 in x 7.4 in x 2.8 in 7.6 in × 11.8 in × 2.7 in (5.7 in) 315 mm x 211 mm x 77 mm,(12.4 in x 8.3 in x 3.0 in) 1.2" x 7.5" x 5"

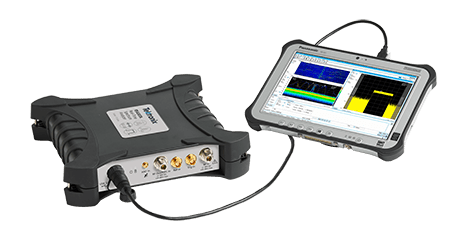

SignalVu-PC 软件为 RSA500A 带来了台式和现场功能

Thumbnail

与 RSA500A 配合工作的是一款功能强大的软件 — SignalVu-PC ,这是泰克信号分析仪性能的基础。该软件控制频谱分析仪采集并连续更新测量显示。

基本版随产品免费附带;请添加选项以便配置供您使用的软件。

特点

  • 免费的基本版提供 17 种信号分析和实时频谱分析测量
  • 超过 26 种高级测量的付费附加选项,包括 WLAN 测试、P25 一致性测试、脉冲分析、调制分析等

用于实时频谱分析仪的 DataVu-PC 记录分析软件

与泰克的所有基于 USB 和 PCIe 的频谱分析仪的信号记录功能相结合, DataVu-PC 可以将监视的小时数转换为快速采集后搜索任务、标记任务和测量任务。分析您的结果,而无需增加切换其他专用软件步骤。

特点

  • 基于信号幅度特性进行搜索,标记所发生的每个事件以供以后检查
  • 通过 eMarker 应用程序执行无限数量的标量脉冲测量,并以脉冲描述符 Word 格式导出结果,以便集成到其他工作流程中。
  • 将结果导出到来自 DataVu-PC 中的高级分析包(如 SignalVu-PC),而无需任何其他转换软件。
  • 使用两台 Tektronix 实时频谱分析仪,同时扫描或记录最多两个独立频率并进行频宽扫描。可以使用一台仪器检测宽频带信号,使用第二台仪器剥离感兴趣的信号并进行记录,以供日后分析。

产品技术资料 手册

使用 EMCVu 执行 EMC 预一致性测试。

EMCVu 是一款一体化软件解决方案,适用于在您自己的 PC 上运行的 EMI/EMC 预一致性测试和故障排除 。这为您提供了一种简单、快速、准确并且经济实惠的方法,用于确定您的产品设计是否已准备好提交给测试机构进行 EMI/EMC 辐射一致性测试。这通过以下功能来实现:针对多个标准的按钮支持,自动多测量/多格式报告,环境噪声校准和比较,谐波标记和使用峰值检测器进行的更快速扫描,以及针对准峰值和平均检测器故障的点测量。

基本版随产品免费附带;请添加选项以便配置供您使用的软件。

为RF应用订制的选配应用

可提供用于 P25、蓝牙、LTE、地图绘制、记录文件回放、WLAN、稳定时间、音频、调制、脉冲和 OFDM 分析的应用优化软件。可以使用 SignalVu-PC 分析软件直接观察宽带卫星和点到点微波链路。简便地自动实现自动时间测量 (SVT)。用户可以选择测量带宽、容限频段、参考频率(自动或手动),并可以为通过/失败测试最多设置 3 个容限频段。稳定时间可以外部或内部触发作为参考点,也可以从上次稳定频率或相位开始计算。

Thumbnail

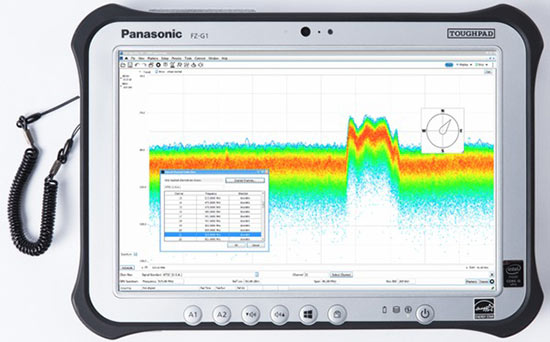

用于 USB 频谱分析仪的仪器控制器

泰克不但单独提供 Panasonic FZ-G1 平板电脑,还提供 Panasonic FZ-G1 平板电脑作为 RSA500A 的选配件。

在从泰克购买时,FZ-G1 预装了 SignalVu-PC 软件,包括自定义编程显示设置和前面板按钮,优化了 SignalVu-PC 体验。 此外,泰克已经测试 FZ-G1,确保这一配置满足所有 USB 频谱分析仪规定的实时性能。

了解平板电脑的更多信息 »

跟踪发生器

用于维护、故障排除、干扰搜寻的单一解决方案。 出厂校准可最大限度减少测量设置时间和错误。

部件号 说明
OPT 04 跟踪发生器: 10 MHz 至 3 GHz(RSA503A)
10 MHz 至 7.5 GHz(RSA507A、RSA513A、RSA518A)

Thumbnail
用于干扰搜寻的天线

泰克推荐 Alaris DF-A0047 智能天线,其内置 USB 罗盘 ,支持寻向和干扰搜寻应用。

  • 频率范围:20 MHz – 8.5 GHz
    • 9 kHz-20 MHz 扩展(0.3 米环路天线)
  • 单手操作时触发控制具有以下功能:
    • 预放开/关
    • 波段开关
    • 使用 SignalVu-PC 及 MAP 选项按下测量
  • 标准扶手延伸装置,在长时间搜寻干扰操作中非常舒适



天线

部件号 说明
119-6609-xx 鞭状天线,BNC,宽带未调谐,灵敏度中心约为 136 MHz,带通 5-1080 MHz。 长 9 英寸。
DF-A0047 定向天线,20-8500 MHz,带有电子罗盘和预放大器
DF-A0047-01 DF-A0047 定向天线频率范围扩展装置,9 kHz-20 MHz
DF-A0047-C1 DF-A0047 天线和 DF-A0047-01 扩展装置
016-2107-00 DF-A0047 和 DF-A0047-01 运送箱
119-6594-00 Yagi 天线, 825-896 MHz
前向增益(在半波偶极上):10 dB
119-6595-00 Yagi 天线,895-960 MHz
前向增益(在半波偶极上):10 dB
119-6596-00 Yagi 天线,1710-1880 MHz
前向增益(在半波偶极上):10.2 dB
119-6596-00 Yagi 天线,1850-1990 MHz
前向增益(在半波偶极上):9.3 dB

校准套件和稳定相位电缆

进行 VSWR、回波损耗、故障测距和电缆损耗测量时,这些校准套件和稳定相位电缆可与跟踪发生器和 SV60xx-SVPC 搭配使用。

部件号 说明
CALOSLNM 校准套件,三合一,开路,短路,负载,DC ~ 6 GHz,N 型(针式),50 欧姆
CALOSLNF 校准套件,三合一,开路,短路,负载,DC ~ 6 GHz,N 型(孔式),50 欧姆
CALOSL716M 校准套件,三合一,开路,短路,负载,DC ~ 6 GHz,7/16 DIN(针式)
CALOSL716F 校准套件,三合一,开路,短路,负载,DC ~ 6 GHz,7/16 DIN(孔式)
CALSOLTNF 校准套件,四合一,N 型(孔式)短路,开路,负载,直传,9 GHz
CALSOLTNM 校准套件,四合一,N 型(针式)短路,开路,负载,直传,9 GHz
CALSOLT35F 校准套件,四合一 3.5mm(孔式)短路,开路,负载,直传,13 GHz
CALSOLT35M 校准套件,四合一 3.5mm(针式)短路,开路,负载,直传,13 GHz
CALSOLT716F 校准套件, 4合1 7/16(孔式)短路,开路,负载,直传,6 GHz
CALSOLT716M 校准套件, 4合1 7/16 (针式)短路, 开路, 负载, 直传, 6 GHz
CALSOLTNF-75 校准套件,四合一,N 型(孔式)短路,开路,负载,直传,75 欧姆,3 GHz
CALSOLTNM-75 校准套件,四合一,N 型(针式),短路,开路,负载,直传,75 欧姆,3 GHz
012-1768-00 电缆,加固型,稳定相位,N 型(针式)到 N 型(针式),60 厘米
012-1765-00 电缆,加固型,稳定相位,N 型(针式)到 N 型(孔式),60 厘米
012-1767-00 电缆,加固型,稳定相位,N 型(针式)到 N 型(针式),3.28 英尺或 1 米
012-1766-00 电缆,加固型,稳定相位,N 型(针式)到 N 型(孔式),3.28 英尺或 1 米
012-1746-00 电缆,加固型,稳定相位,N 型(针式)到 N 型(针式),5 英尺或 1.5 米
012-1745-00 电缆,加固型,稳定相位,N 型(针式)到 N 型(孔式),5 英尺或 1.5 米
012-1747-00 电缆,加固型,稳定相位,N 型(针式)到 7/16(孔式),60 厘米
012-1752-00 电缆,加固型,稳定相位,N 型(针式)到 7/16(针式),60 厘米
012-1750-00 电缆,加固型,稳定相位,N 型(针式)到 7/16(针式),3.28 英尺或 1 米
012-1748-00 电缆,加固型,稳定相位,N 型(针式)到 7/16(孔式),3.28 英尺或 1 米
012-1751-00 电缆,加固型,稳定相位,N 型(针式)到 7/16(针式),5 英尺或 1.5 米
012-1749-00 电缆,加固型,稳定相位,N 型(针式)到 7/16(孔式),5 英尺或 1.5 米
012-1753-00 电缆,加固型,稳定相位,N 型(针式)到 DIN 9.5(孔式),60 厘米
012-1758-00 电缆,加固型,稳定相位,N 型(针式)到 DIN 9.5(针式),60 厘米
012-1756-00 电缆,加固型,稳定相位,N 型(针式)到 DIN 9.5(针式),3.28 英尺或 1 米
012-1754-00 电缆,加固型,稳定相位,N 型(针式)到 DIN 9.5(孔式),3.28 英尺或 1 米
012-1757-00 电缆,加固型,稳定相位,N 型(针式)到 DIN 9.5(针式),5 英尺或 1.5 米
012-1755-00 电缆,加固型,稳定相位,N 型(针式)到 DIN 9.5(孔式),5 英尺或 1.5 米
012-1762-00 电缆,加固型,稳定相位,N 型(针式)到 TNC(针式),60 厘米
012-1761-00 电缆,加固型,稳定相位,N 型(针式)到 TNC(孔式),60 厘米
012-1763-00 电缆,加固型,稳定相位,N 型(针式)到 TNC(针式),3.28 英尺或 1 米
012-1759-00 电缆,加固型,稳定相位,N 型(针式)到 TNC(孔式),3.28 英尺或 1 米
012-1764-00 电缆,加固型,稳定相位,N 型(针式)到 TNC(针式),5 英尺或 1.5 米
012-1760-00 电缆,加固型,稳定相位,N 型(针式)到 TNC(孔式),5 英尺或 1.5 米
012-1772-00 电缆,加固型,稳定相位,N 型(针式)到 SMA 型(针式),60 厘米
012-1769-00 电缆,加固型,稳定相位,N 型(针式)到 SMA 型(孔式),60 厘米
012-1773-00 电缆,加固型,稳定相位,N 型(针式)到 SMA 型(针式),3.28 英尺或 1 米
012-1770-00 电缆,加固型,稳定相位,N 型(针式)到 SMA 型(孔式),3.28 英尺或 1 米
012-1774-00 电缆,加固型,稳定相位,N 型(针式)到 SMA 型(针式),5 英尺或 1.5 米
012-1771-00 电缆,加固型,稳定相位,N 型(针式)到 SMA 型(孔式),5 英尺或 1.5 米

射频配件

我们拥有各种射频附件,可提供便捷的一站式购物服务。 下面列出了射频电缆、适配器、衰减器、滤波器和其他附件。

部件号 说明
013-0410-00 适配器,同轴电缆,50 欧姆 N 型(孔式)到 N 型(孔式)
013-0411-00 适配器,同轴电缆,50 欧姆 N 型(针式)到 N 型(孔式)
013-0412-00 适配器,同轴电缆,50 欧姆,N 型(针式)到 N 型(针式)
013-0402-00 适配器,同轴电缆,50 欧姆 N 型(针式)到 N 7/16 型(针式)
013-0404-00 适配器,同轴电缆,50 欧姆 N 型(针式)到 7/16 型(孔式)
013-0403-00 适配器,同轴电缆,50 欧姆 N 型(针式)到 DIN 9.5 型(针式)
013-0405-00 适配器,同轴电缆,50 欧姆 N 型(针式)到 DIN 9.5 型(孔式)
013-0406-00 适配器,同轴电缆,50 欧姆 N 型(针式)到 SMA 型(孔式)
013-0407-00 适配器,同轴电缆,50 欧姆 N 型(针式)到 SMA 型(针式)
013-0408-00 适配器,同轴电缆,50 欧姆 N 型(针式)到 TNC 型(孔式)
013-0409-00 适配器,同轴电缆,50 欧姆 N 型(针式)到 TNC 型(针式)
012-1738-00 电缆组件;同轴,RFD,50 欧姆,40 英寸,两端都是 N 型,针式
013-0422-00 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 BNC 型(孔式)75 欧姆
013-0413-00 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 BNC 型(针式)75 欧姆
013-0415-00 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 F 型(针式)75 欧姆
015-0787-00 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 F 型(孔式)75 欧姆
015-0788-00 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 N 型(孔式)75 欧姆
119-7246-xx 通用前置放大器,824 - 2500 MHz,N 型(孔式)连接器
119-7426-xx 通用前置放大器,2400 - 6200 MHz,N 型(孔式)连接器
011-0227-00 Bias-T,N 型(针式)RF,N 型(孔式)RF+DC,BNC(孔式)偏置,1W,0.5A,2.5 MHz-6 GHz
011-0222-00 衰减器,固定,10 dB,2 W,DC-8 GHz,N 型(孔式)到 N 型(孔式)
011-0223-00 衰减器,固定,10 dB,2 W,DC-8 GHz,N 型(针式)到 N 型(孔式)
011-0224-00 衰减器,固定,10 dB,2 W,DC-8 GHz,N 型(针式)到 N 型(针式)
011-0228-00 衰减器,固定,3 dB,2 W,DC-18 GHz,N 型(针式)到 N 型(孔式)
011-0225-00 衰减器,固定,40 dB,100 W,DC-3 GHz,N 型(针式)到 N 型(孔式)
011-0226-00 衰减器,固定,40 dB,50 W,DC-8.5 GHz,N 型(针式)到 N 型(孔式)
119-8733-00 天线,有源,GPS GLONASS
119-8734-00 天线,有源,GPS,北斗



Sometimes bad things happen to good scopes!  Ensure you've got it covered with a Total Product Protection plan from Tektronix, the only coverage plan available for test equipment with accident…
选择无线射频模块需要考虑的各种因素。
0h 25m 15s
观看此视频,了解如何使用 RSA607A 和 SignalVu-PC 软件执行辐射 EMI 一致性预测试,以确保您的设备符合 WLAN IEEE 802.11 标准。
0h 8m 33s
了解如何使用由 SignalVu-PC 软件提供支持的、由 PC 控制的 RSA607A 实时频谱分析仪,根据 IEEE 802.11 标准对物理层进行无线局域网参数化 RF 测试。
0h 7m 59s
观看此视频,了解如何使用 RSA607A USB 实时频谱分析仪和 SignalVu-PC 软件测试物理层的蓝牙参数。
0h 4m 33s
Application Engineer Alan Wolke shows basic vector signal properties of a 10.5 GHz pulse Doppler radar, such as spectrums over time, frequency deviation over time, and amplitude deviation over time.…
0h 8m 46s
Today our real-time spectrum analyzers with powerful SignalVu software help engineers see more of their signals than ever before. Take a journey through time to see how we got here.
0h 2m 0s
频谱分析仪DPX®采集技术基础入门手册
本入门手册介绍了DPX实时RF频谱显示、扫频DPX、时域DPX 显示、DPX Density 测量、DPX Density 触发和频率边沿触发背后的方法。
部件号: 37W_19638_7
入门手册 31 Jul 2019
实时频谱分析基础指南
本文介绍了RTSA的工作方式,可以基本了解怎样使用RTSA,解决与捕获和分析现代RF 信号有关的许多测量问题。
部件号: 37W-17249-6
入门手册 31 Jul 2019
MATLAB getting spectrum data from RSA_使用Matlab获取RSA的频谱数据
编码采样
RSA MATLAB dpx plot_使用Matlabd读取RSA的DPX频谱图
编码采样
频谱分析仪
RSA500A系列便携式频谱分析仪产品技术资料 RSA500A系列USB频谱分析仪在坚固耐用、电池供电的仪器中提供了高性能便携式频谱分析功能。
部件号: 37C-60380-15
数据表
航空和国防解决方案
军事、政府宣传册70多年来,泰克一直提供各种电子测试测量解决方案,旨在满足军事应用和政府应用的独特需求。在这本手册中,您可以进一步了解我们提供的各种解决方案。
部件号: 46A-61169-2
手册 03 May 2019
RF信号在线指南
信号在线指南将帮助您查看RF频谱,更好地了解您周围有哪些类型的信号。它为空中经常传送的流行信号提供了详细的实例。它提供了蜂窝、WLAN、P25、机场雷达和微波炉实例。所有信号实例都包括简短的视频,内含信号、测量、解调的FM的音频记录、SignalVu-PC设置文件及保存的IQ波形。您可以使用这个在线指南,帮助您了解预计将找到哪类信号,或帮助您识别信号,把合法信号与其他信号分开。
操作方式指南 05 Dec 2018
China RoHS Supplemental, 071218108 Product Information Sheet for the People‚s Republic of China
This sheet contains supplemental product information for the People‚s Republic of China.
部件号: 071218108
用户
China RoHS Supplemental, 071218107
This sheet contains supplemental product information for the People's Republic of China.
部件号: 071218107
用户
China RoHS Supplemental, 071217906
This sheet contains supplemental product information for the People's Republic of China.
部件号: 071217906
用户
实时频谱分析在EMI 诊断中的应用
Observe the different stages of design and test with respect to test equipment and EMI measurement techniques.
部件号: 37W-22084-2
应用指南 09 Nov 2018
RSA503A 和 RSA507A 说明
如下说明介绍泰克 RSA500A 系列 USB 频谱分析仪的安装与基本操作。还包括安全、合规性和环境信息。
部件号: 071345300
主要用户
RSA500A 说明 实时频谱分析仪
如下说明介绍泰克 RSA500A 系列 USB 频谱分析仪的安装与基本操作。还包括安全、合规性和环境信息。
部件号: 071345301
用户
China RoHS Supplemental, 071217907 Product Information Sheet for People‚s Republic of China
This sheet contains supplemental product information for the People‚s Republic of China.
部件号: 071217907
用户
RSA306_306B_500_600频谱分析仪与电脑连接后,为何仍不无法被电脑识别
连接USB3.0接口后,安装signal view和visa后,计算机可以识别到仪器,但无法运行当前的软件 查看电脑是否安装USB3.0的驱动,在未安装USB3.0驱动之前,即便PC有3.0接口,仍无法正常运行软件加载仪器。http://www.xp85.com/html/USB3_0.html
常见问题ID : 473306 10 Jun 2018
Power Supply Converter Design Procedures
This poster offers insight into power supply converter design procedures.
部件号: 48W-61607-0
Poster 22 Aug 2019
Low-cost EMI Pre-compliance Testing Using a Spectrum Analyzer
Learn about pre-compliance testing for the wireless standards and if you need it.
部件号: 37A-60141-2
Application Note 31 Jul 2019
DPX Acquisition Technology for Spectrum Analyzers Fundamentals
This primer describes the DPX® spectrum display and how it addresses situations involving brief, intermittent, complex and/or coincident signals.
部件号: 37W_19638_7
Primer 31 Jul 2019
Programmatic Control on Tektronix USB Real Time Spectrum Analyzers
This application note will explain the programmatic interfaces and environments available for Tektronix RSA USB spectrum analyzers and provide recommendations and examples for your applications.
部件号: 37W-61459-0
Application Note 31 Jul 2019
Fundamentals of Real-Time Spectrum Analysis
Learn how real-time spectrum analyzers can find and solve RF problems faster.
部件号: 37W-17249-6
Primer 31 Jul 2019
RSA Application Programming Interface - API for 64-Bit Windows - V3.23.0022
This release adds support for the RSA513A and 518A models. The RSA API is a Windows C/C++ DLL that provides direct access to RSA300/500/600 devices. It enables full control of the RSA and provides several forms of data and measurements to support custom…
部件号: 066169110
Application
RSA Application Programming Interface - API for 32-Bit Windows - V3.23.0022
This release adds support for the RSA513A and 518A models. The RSA API is a Windows C/C++ DLL that provides direct access to RSA300/500/600 devices. It enables full control of the RSA and provides several forms of data and measurements to support custom…
部件号: 066176207
Application
SignalVu-PC Vector Signal Analysis Software
Provides in-depth information on how to use the SignalVu-PC Vector Signal Analysis Software. This PDF version of the Help contains the most complete descriptions of how to use the base software and all of its optional applications.
部件号: 077072014
Online Help
SignalVu-PC Vector Signal Analysis Software - V3.23.0022
SignalVu-PC VSA software brings the analysis engine of the Tektronix Real-Time Signal Analyzer (RTSA) to your computer, enabling you to analyze live signals from RSA306, RSA500, RSA600, RSA7100A Spectrum Analyzers and MDO4000B/C Series oscilloscopes, and…
部件号: 066143422
Application
RSA500A and RSA600A Series Real-Time Spectrum AnalyzersDeclassification and Security
This document provides instructions for declassifying and securing RSA500A Series and RSA600A Series Real-Time Spectrum Analyzer.
部件号: 077120201
Declassification
Detecting Drones Using a Real-Time Spectrum Analyzer
Flying drones can be fun. For RC and photography enthusiasts, a drone is a source of entertainment, and with a camera attached, provides breathtaking birds-eye views. For commercial and first responder purposes, a drone can be a valuable asset for…
部件号: 37W-61576-0
Application Note 07 Jun 2019
SignalVu-PC Vector Signal Analysis Software
This document provides detailed information about the programming commands that can be used to remotely control the SignalVu-PC Vector Signal Analysis Software and connected instruments.
部件号: 077072114
Programmer
Spectrum Analyzer
RSA500A Series Portable Spectrum Analyzer Datasheet The RSA500A Series USB spectrum analyzers offer high performance portable spectrum analysis in a rugged battery-powered package.
部件号: 37W-60380-15
数据表
Solutions for Aerospace and Defense
Military / Government BrochureFor over 70 years Tektronix has offered a range of electronic test and measurement solutions designed to address the unique needs of military and government applications. Learn more about our range of solutions in this brochure.
部件号: 46A-61169-2
Brochure 03 May 2019
Multiple RSAs
Yes there are two options to communicate with multiple RSA's: Two USB RSA's can be controlled through the software DataVu-PC. DataVu-PC offers recording using two RSAs so that you can operate at two independent frequencies and spans simultaneously. One…
常见问题ID : 773771 15 Apr 2019
DataVu-PC Recorded Signal Analysis Software - V1.2.26
DataVu-PC analysis software for recordings makes short work of searching through large datasets for signals of interest. You can measure pulses and mark signals for export to other analysis programs, reducing time spent in post-capture analysis. Search…
部件号: 066190103
RSA500A and RSA600A Series Real-Time Spectrum AnalyzersSpecifications and Performance Verification
This document lists product specifications and performance verification procedures for the RSA503A, RSA507A, RSA513A, RSA518A, RSA603A, and RSA607A Real-Time Spectrum Analyzers.
部件号: 077120102
Performance Verification
eGuide to RF Signals
Navigate the RF spectrum with example waveforms and band overviews.
How-to Guide 05 Dec 2018
RSA Application Programming Interface - API for 32-bit Windows - V3.13.0087
The RSA API is a Windows C/C++ DLL that provides direct access to RSA300/500/600 devices. It enables full control of the RSA and provides several forms of data and measurements to support custom applications independent of SignalVu-PC. Included is the 32-…
部件号: 066176206
Application
RSA Application Programming Interface - API for 64-Bit Windows - V3.9.0029

部件号: 066169107
Application
联系我们
联系我们

Go to top
