<p>吉时利2600SourceMeter SMU 仪器：内嵌式TSP Express软件使用说明</p>

吉时利2600SourceMeter SMU 仪器：内嵌式TSP Express软件使用说明

在我们2600系列的源表中内嵌有一款免费软件叫做TSP Express可以做I-V测试用。用网线把源表和电脑直连即可使用此软件。
以下，我就以2602双通道源表测试一个三极管举例软件使用方法。
所用试验设备：2602双通道源表一台、PC、网线、三极管NPN型S9013、面包板裸线若干。

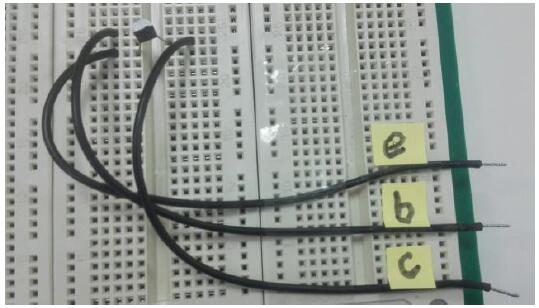

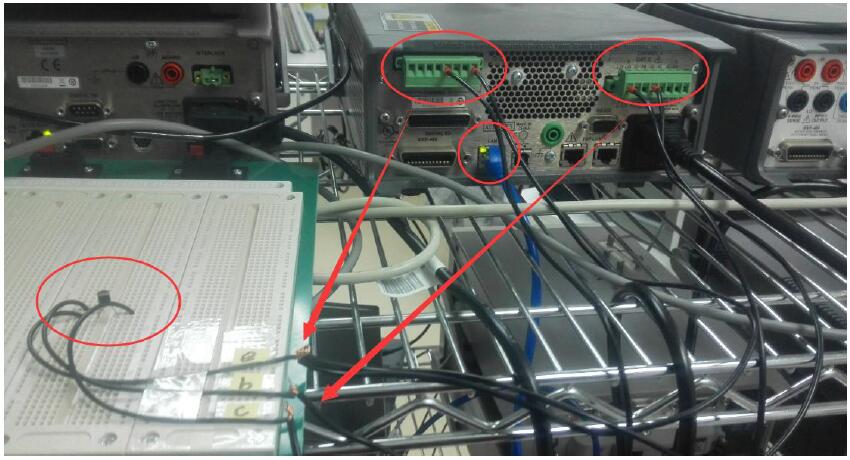

硬件连接图如下：


（注意：仪器背面板上有3个类似于网口的口，其中，左面那个如图，我连着蓝色网线的口才是网络口LAN口，右边两个类似于网络口的TSP-Link口不是网口！部分机型上没这组接口）
试验测试步骤和方法：（如下的测试步骤和方法，我都是针对于共发射极测试NPN S9013的三极管而制定的测试测量方法，各位自己在进行测试的过程中，需要根据自己的试验目的去进行具体试验步骤设定） 所谓的源表就是四表合一：Source（给电压或者给电流）电压源、电流源、Measure（测电压或者测电流）电压表、电流表

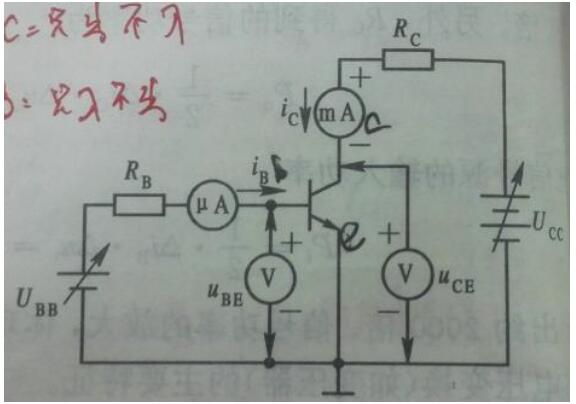

如下，针对于我的NPN型S9013三极管的共发射极测试原理图

如上图，我需要加两个源（Source）并且测试一个电流值（Measure）
对应于2602源表的两个通道而言：（每个通道都是一组独立的四表合一）
SMU_A通道一是设置为一个电流源（I-Source，对应图中iB，基极电流），这个电流我将用Step的方式施加一个步进电流从20uA以20uA的台阶步进到160uA（20uA、40uA、60uA…….140uA、160uA）
SMU_B通道二是设置为一个电压源（V-Source，对应图中Ucc）和一个电流表（I-Meter，对应图中ic），其中，Ucc会以Sweep Voltage的方式，从0V扫描到1V，扫描500个点

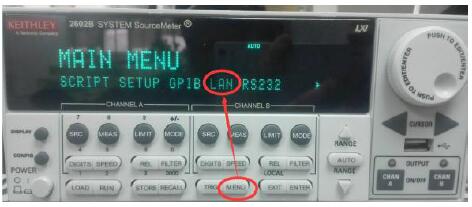

1. 2600源表仪器端设置IP地址 MENU菜单下LAN菜单

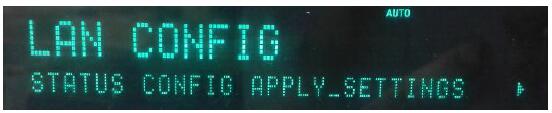

   选择LAN CONFIG菜单下CONFIG

   LAN CONFIG菜单下有如下四个选项是要依次设置的：METHOD、IP-ADDRESS、GATEWAY、SUBNETMASK（其中，SUBNETMASK是需要再往右边按一下向右箭头）
   METHOD设置为MANUAL

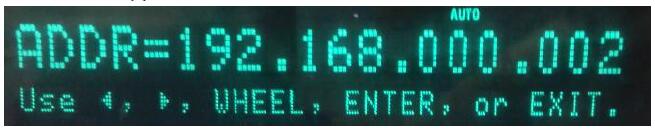

   IP-ADDRESS设置为192.168.0.2

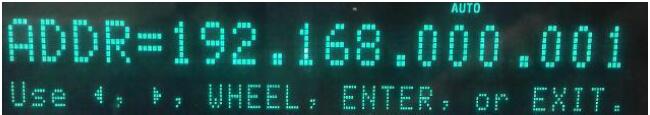

   GATEWAY设置为192.168.0.1

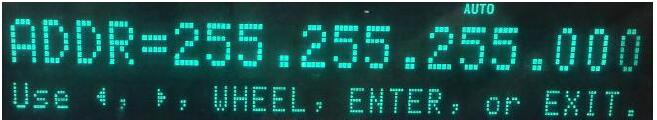

   SUBNETMASK设置为255.255.255.0

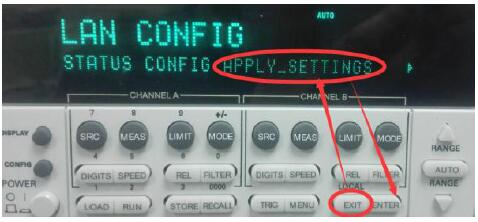

   以上四项全部设置完以后，按EXIT退出到上一层菜单，按下APPLY_SETTINGS确认设置，按ENTER确认

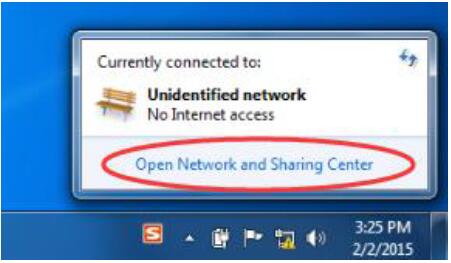

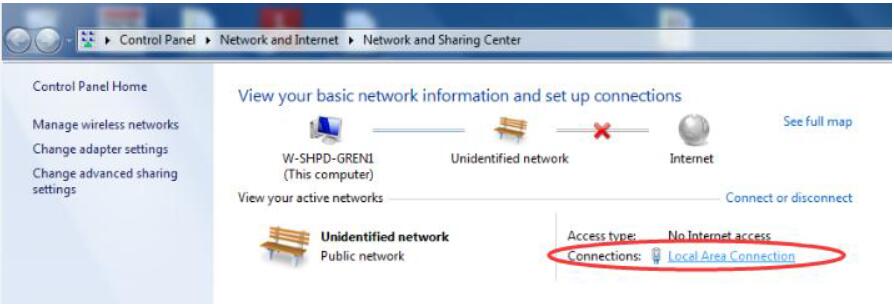

2. PC端设置IP地址（以WIN7系统举例） 桌面右下角网络设置点开

   本地连接，点开

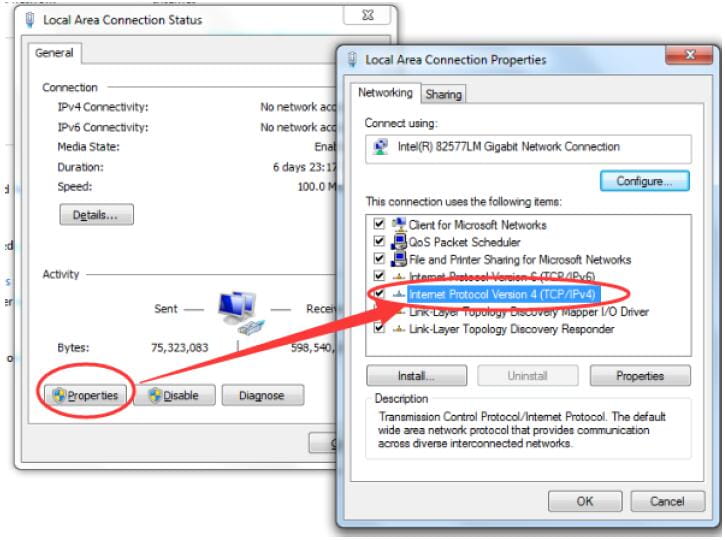

   本地连接设置界面中，点击属性菜单，然后再点击IPV4进行设置

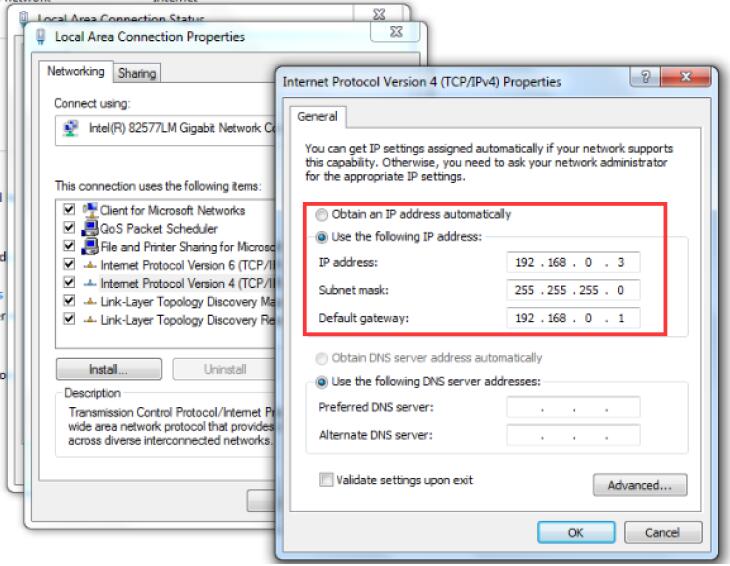

   如下图设置IP address、Subnet mask和Default gateway三个选项

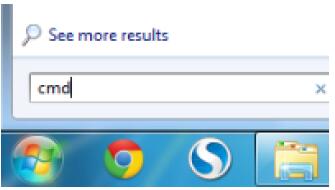

3. 验证PC和源表是否成功链接 开始菜单键入CMD，回车

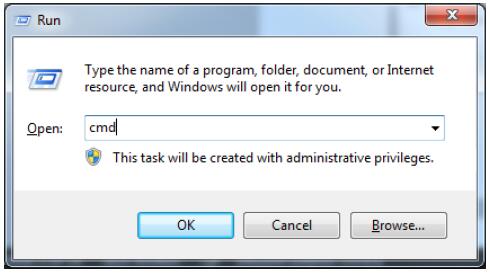

   或，键盘Win+R组合键，弹出运行窗口键入CMD，回车

   弹出CMD窗口，键入“ping 192.168.0.2”看反馈是啥，其中192.168.0.2是源表端设置的IP，请根据实际源表端在步骤一种设置的IP地址来键入。

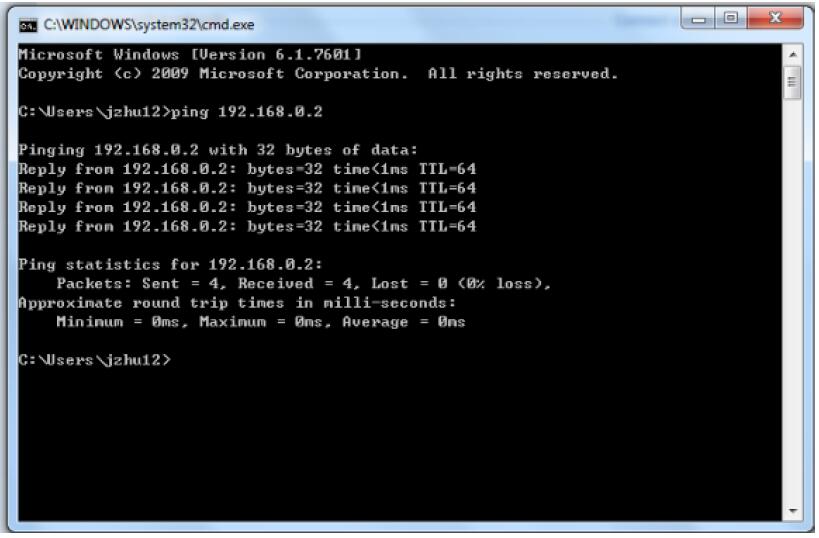

   成功链接如下图：

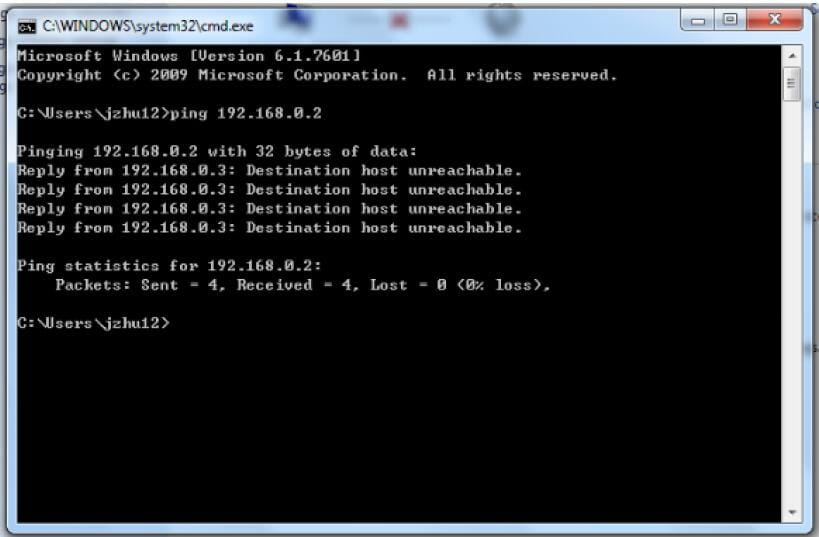

   未ping通，如下图，请返回步骤一重新来过（Destination host unreachable）

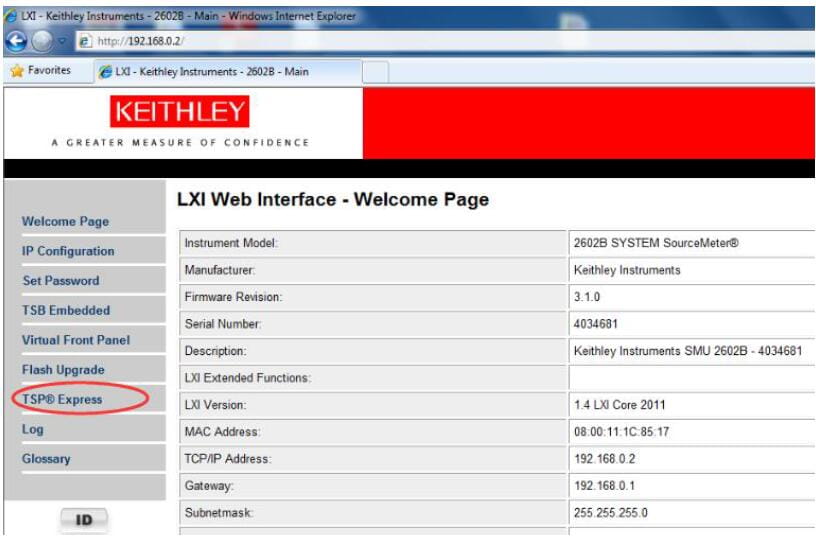

4. 登录PC端浏览器访问TSP Express软件（登录不成功，请尝试换其他浏览器进行尝试）键入IP打开如下窗口，成功链接上源表

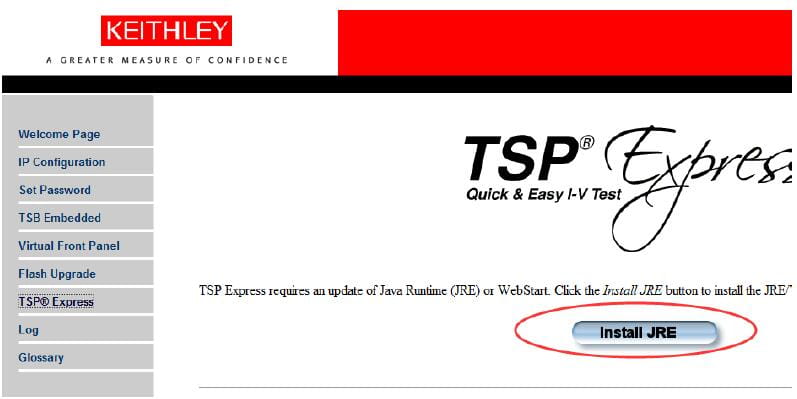

   点击左侧TSP Express按钮，如下图所示，点击Install JRE按钮会安装JAVA（安装JAVA控件需要联网，可以连接无线，或者访问www.java.com安装JAVA的运行环境，推荐装JAVA6，JAVA7的话需要在控制面板中，把JAVA7的安全级别改低以后才能链接上仪器）

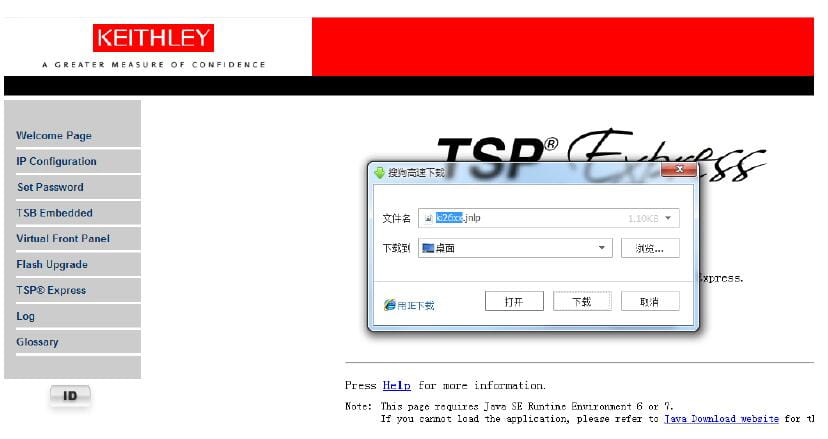

   安装完成之后，重启浏览器，Install JRE按钮会变成Launch，点击后如下图，单击打开。（由于IE浏览器基于JAVA的安全特性较高。IE浏览器不行的话，可以用搜狗浏览器从头试试看）

5. 使用TSP Express软件
   以下我仅以共发射极测试一个NPN型S9013的三极管为例制定试验操作步骤相对应的软件使用方法。各位在对各自的待测件进行测试的时候，请根据各自的试验需要设定试验步骤及电压电流输出方式和参数指标。 具体试验步骤及我对S9013三极管的共发射极参数设定细节，请参照流程开头。

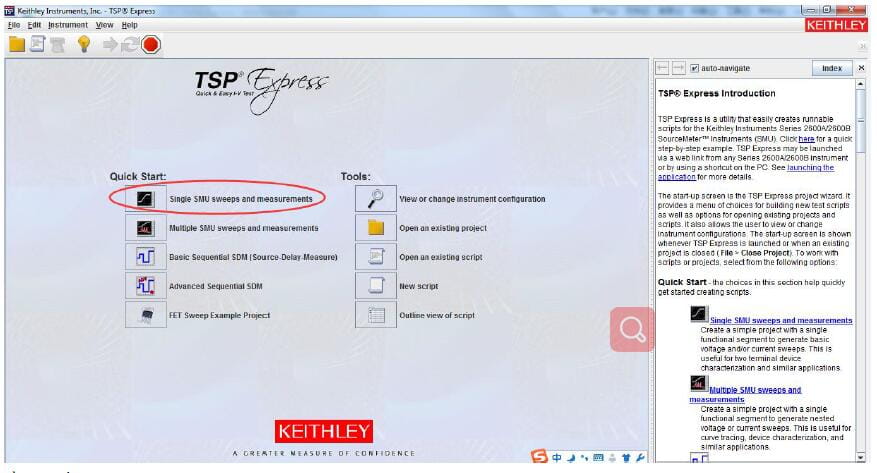

   打开软件后，软件界面如下图，点选Single SMU sweeps and measurements进行单台源表的扫描（此处我用的是2602的双通道源表）

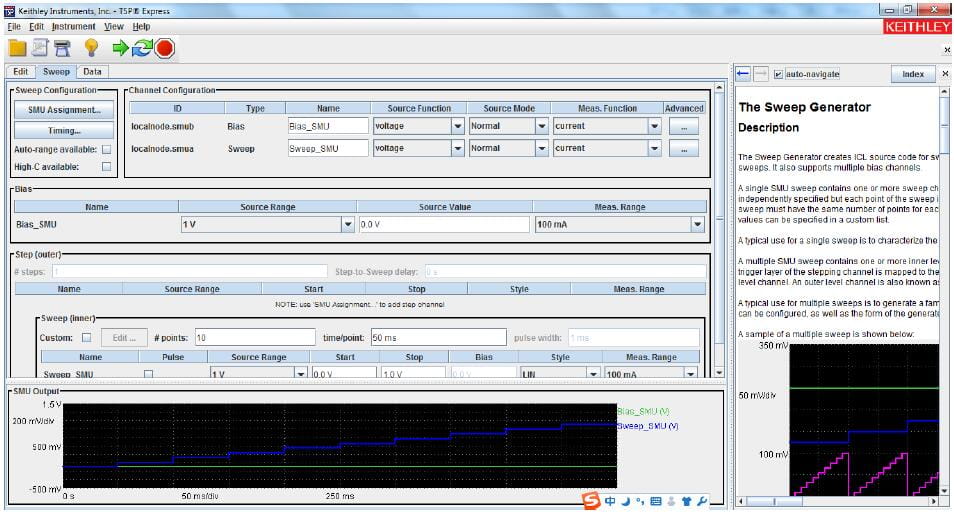

   主界面如下

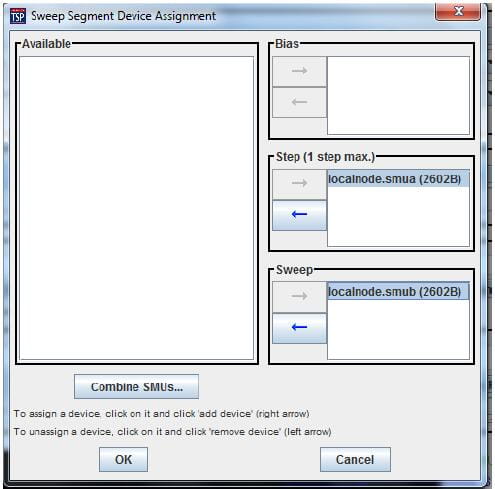

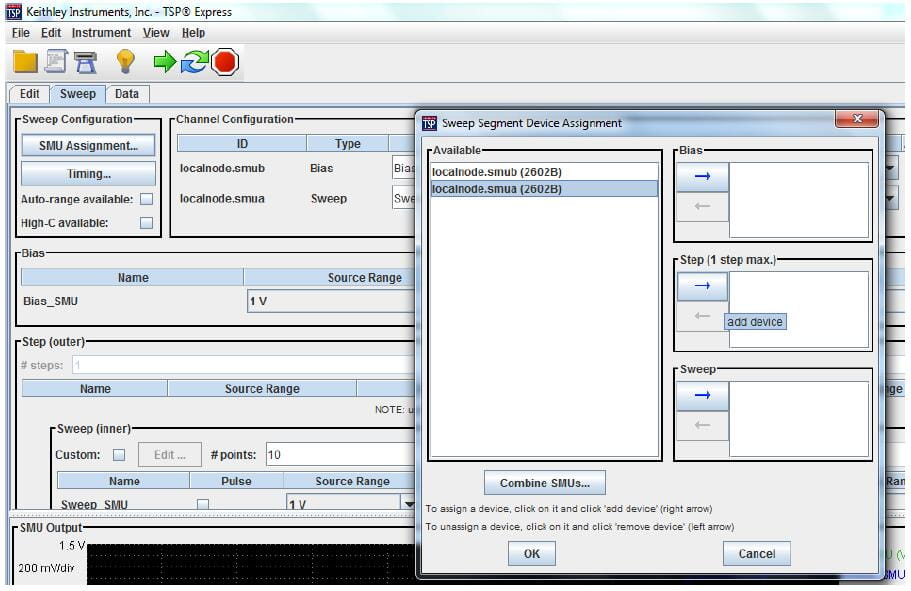

   先点击左上角的SMU Assignment对SMU通道输出模式进行配置（Bias恒流偏置即直流，Step步进，Sweep扫描）

   SMU_A通道一是设置为一个电流源（I-Source，对应图中iB，基极电流），这个电流我将用Step的方式施加一个步进电流从20uA以20uA的台阶步进到160uA（20uA、40uA、60uA…….140uA、160uA） SMU_B通道二是设置为一个电压源（V-Source，对应图中Ucc）和一个电流表（I-Meter，对应图中ic），其中，Ucc会以Sweep Voltage的方式，从0V扫描到1V，扫描500个点
   此处我根据实验方案的设定，我把a通道设置为了基极的步进电流源，即Step；并把b通道设置为三极管c、e两极之间的一个工作扫描电压。

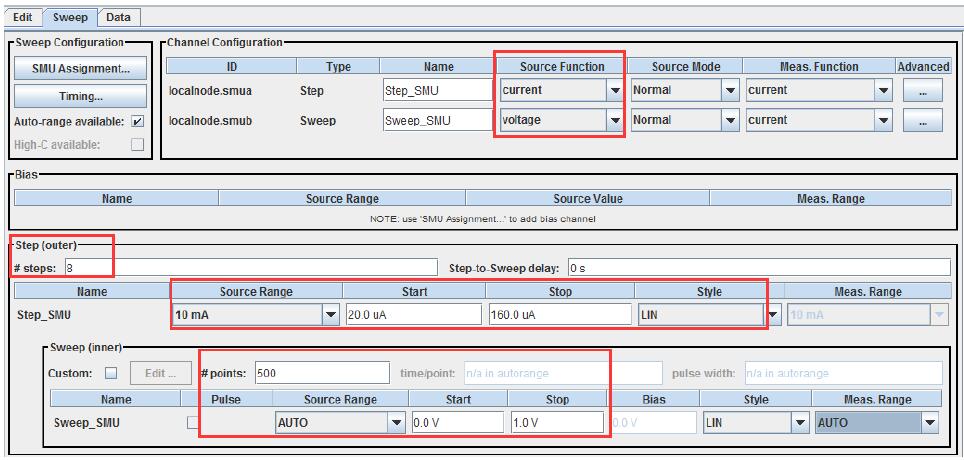

   确定以后，返回主界面，对我试验步骤中Step基极电流，步进数；Sweep扫描电压，扫描点数进行设置。如下图红圈圈出的参数设定。

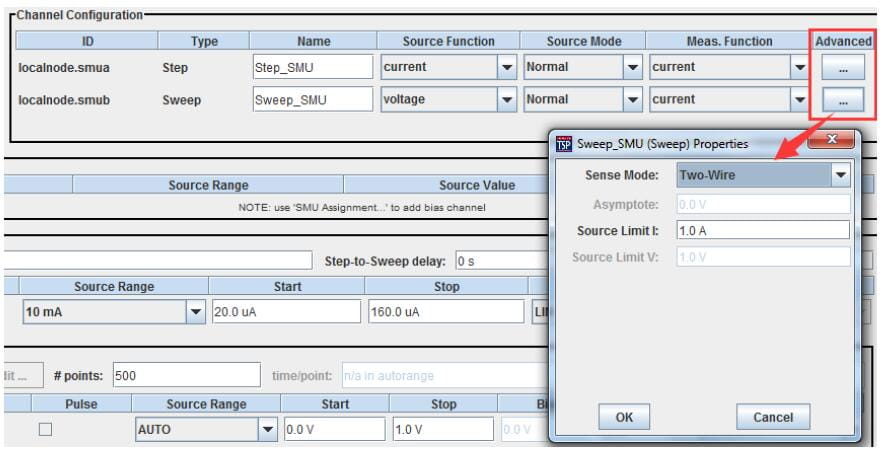

   其中，在Channel Configuration中，最后的Advanced点开以后，可以对通道进行二线四线模式的设定，以及回路钳位值的设定，如下图

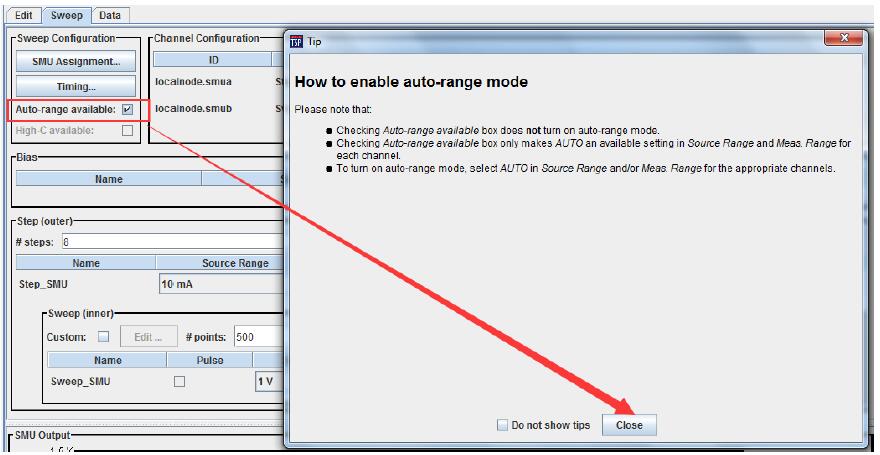

   输出和测量量程如果不确定，也可以在下拉菜单中勾选AUTO自动量程，需要勾选上Auto-range available选项后才可以在下拉菜单中勾选到AUTO量程，如下图

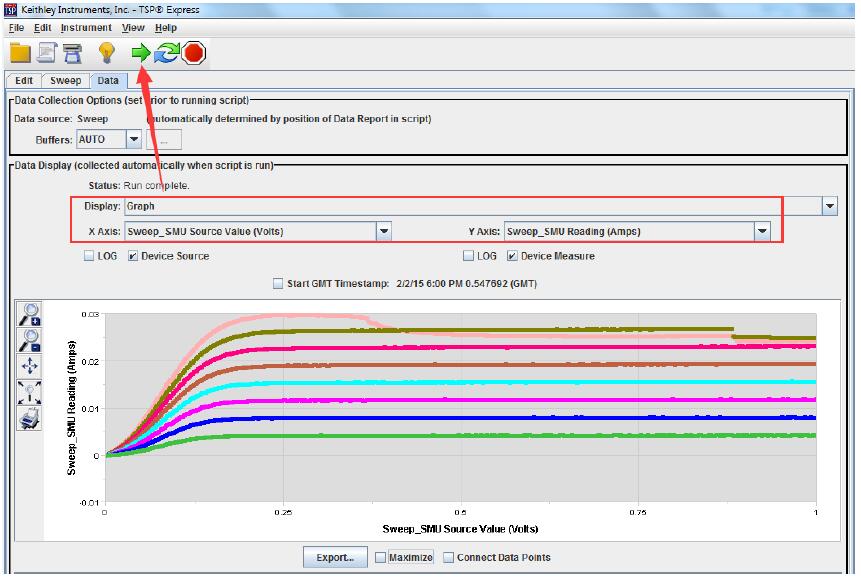

   全部设置完毕，点选到Data选项卡的页面，把显示方式改成Graph，设置好所需的X轴，Y轴（X Axis、Y Axis）后进行扫描，如下图

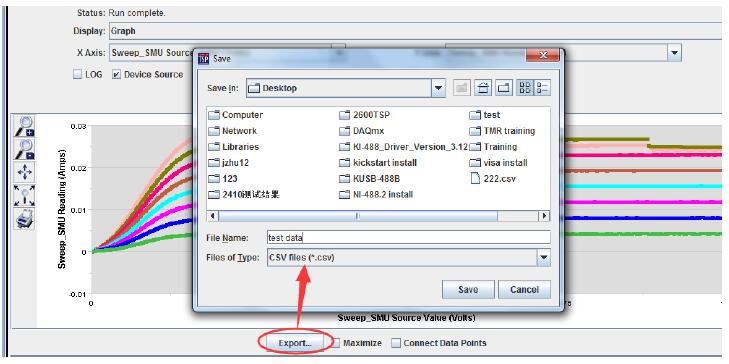

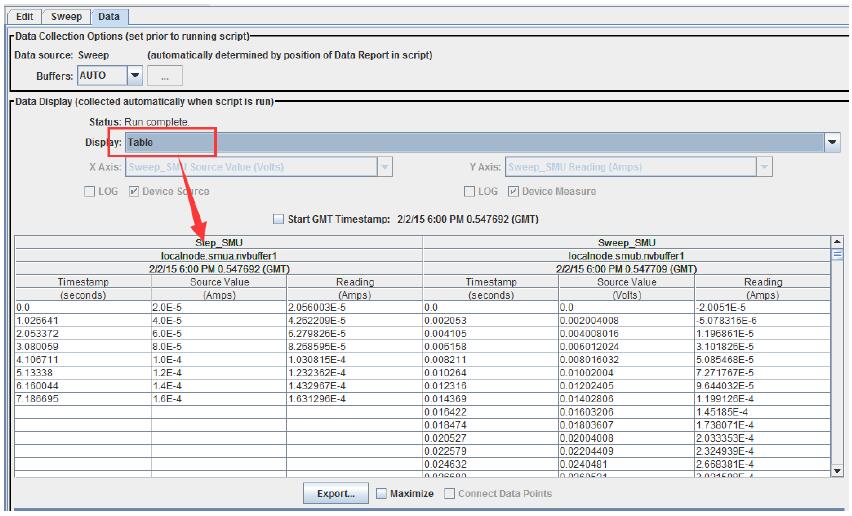

   如果需要对所需的数据进行进一步处理，也可以把显示方式改成Table，底端会有Export的数据导出按钮，把数据导出成*.csv格式（Excel可以打开的数据格式）对数据进行进一步的数据处理。

   数据导出功能
