<p>如何设置TCPA300电流探头 和对应探头进行电流检测</p>

如何设置TCPA300电流探头 和对应探头进行电流检测

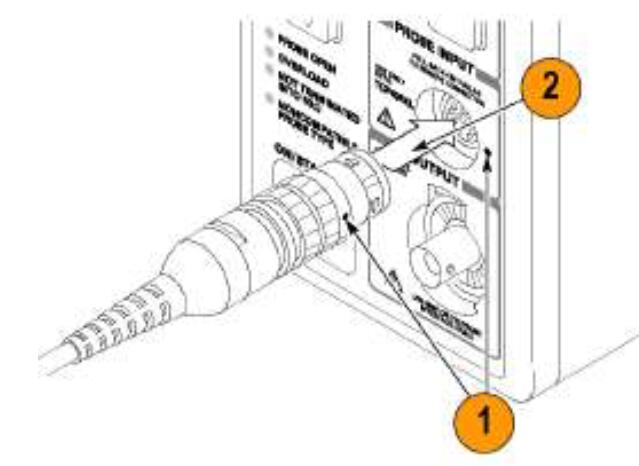

1. 将探头接入放大器，并锁紧

2. 放大器与示波器连接：
   • TDS3000 系列可以使用TEKPROBE 接口的线缆直连（自动识别探头）

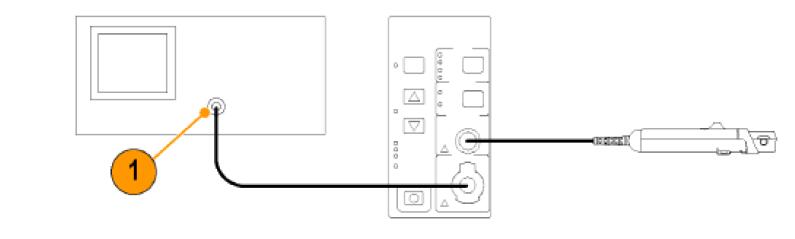

   • 使用BNC 电缆连接通用型号的示波器，示波器可以设置50Ω输入阻抗的选择直连；无法设置50Ω阻 抗的，在1 号位置接入50Ω通过式终端（011-0049-02）

     TDS3000 使用TEKPROBE 线缆，示波器可以自动识别探头信息；使用BNC 电缆的，根据探头当前设置 的档位在示波器设置探头，例如：选择电流，对应衰减比——5A/V 设置为5X 衰减。

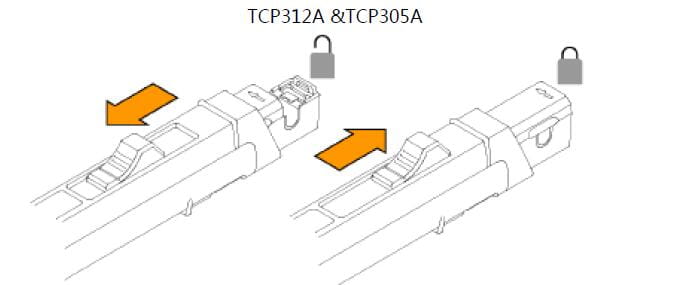

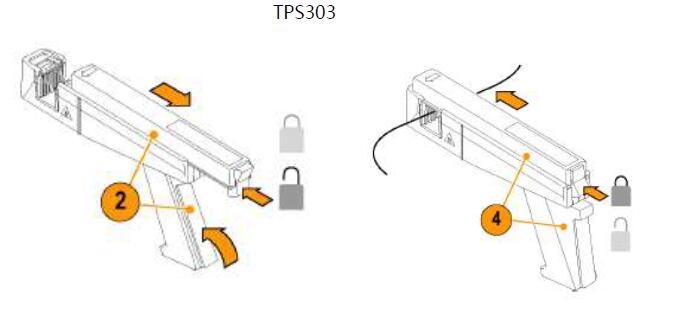

3. 将探头的钳口闭锁，不接入任何被测线缆，如图所示：

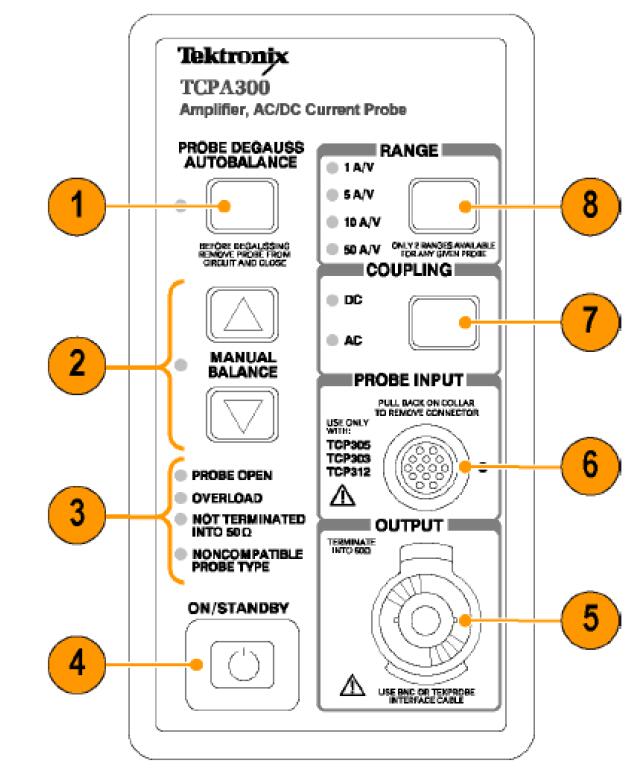

4. 完成上述设置后，点击按钮1，进行自平衡（消磁）

5. 消磁完成后，autobalance 的指示灯为绿色，标记3 位置的灯应为长暗。
   • 如此时示波器上看到的电流极限有所偏差，可以使用标记2 的上下按钮对探头进行手动微调。
   • 如标记3 的指示灯有亮起的情况，请根据下表进行纠错：

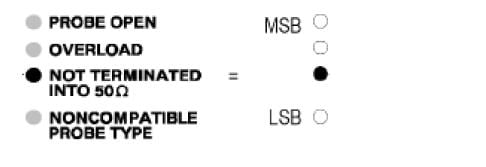

     二进制错误代码，从上往下解读，下图显示的错误代码为0010，error code 为2

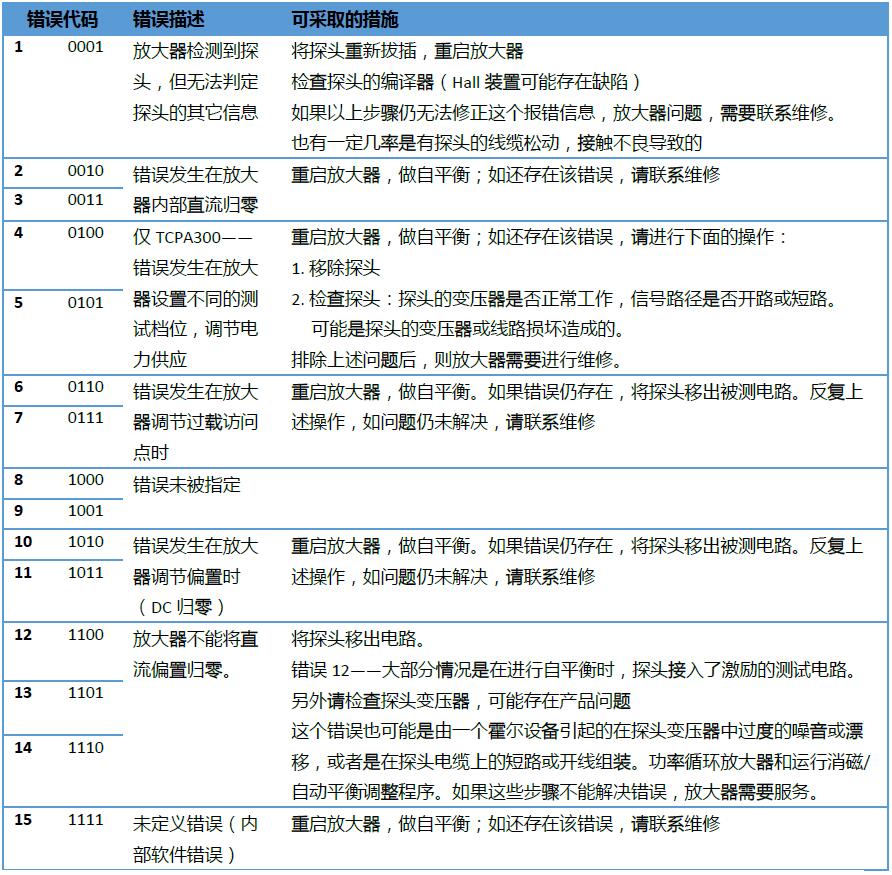

6. 具体报错请参考下面的列表：
