如何用上位机控制软件KickStart程控2450触摸屏数字源表

问题:

如何用上位机控制软件KickStart程控2450触摸屏数字源表

答案:


在使用2450的软件KickStart前,请先确保2450已经配置成TSP的语言格式,不然仪器将不被软件识别。(此步切勿跳过!很重要!)

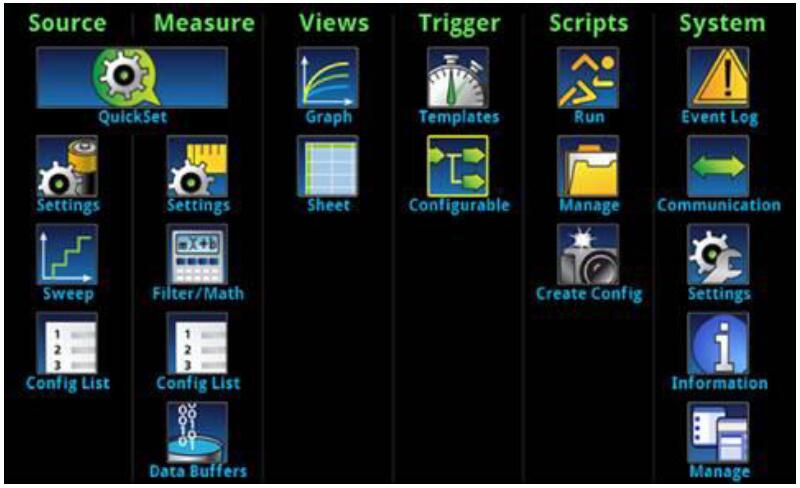

如下图,System大类中,打开Settings菜单,在Command Set里选择TSP。
faq39-a
打开上位机端KickStart软件 (支持USB、Ethernet、GPIB接口,用GPIB通信时,需额外安装GPIB线的驱动)

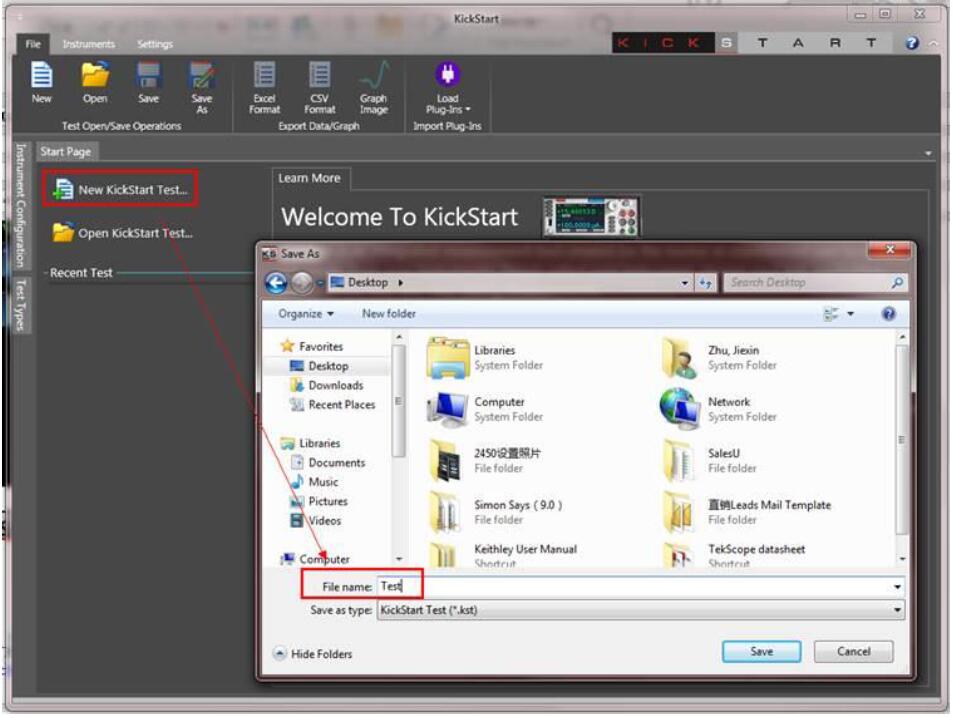

点击New KickStart Test,新建一个测试项目,如下图。
faq39-b

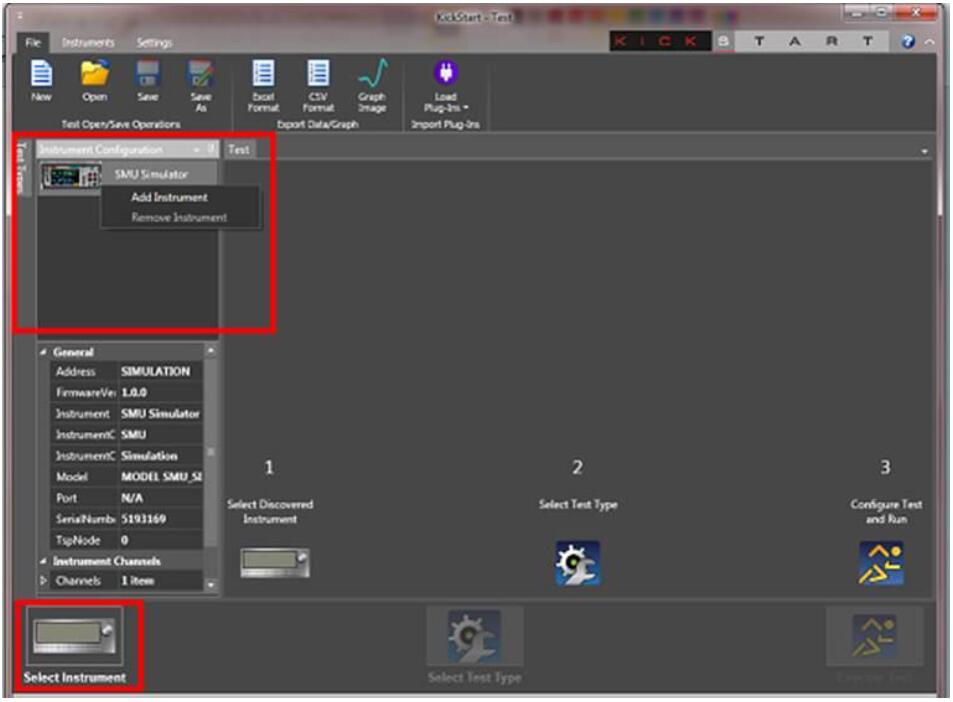

新建完成后,出现下图。
整个测试步骤,分三部分:a. Select Instrument; b. Select Test Type; c. Configure Test and Run (在配置完后,选项C会变成Execute Test)

  • (图中所示为一个虚拟的设备,实际操作中,请选择实际的真实仪器)
    faq39-c
  • Select Test Type(如图右键Add Test Type)
    faq39-d

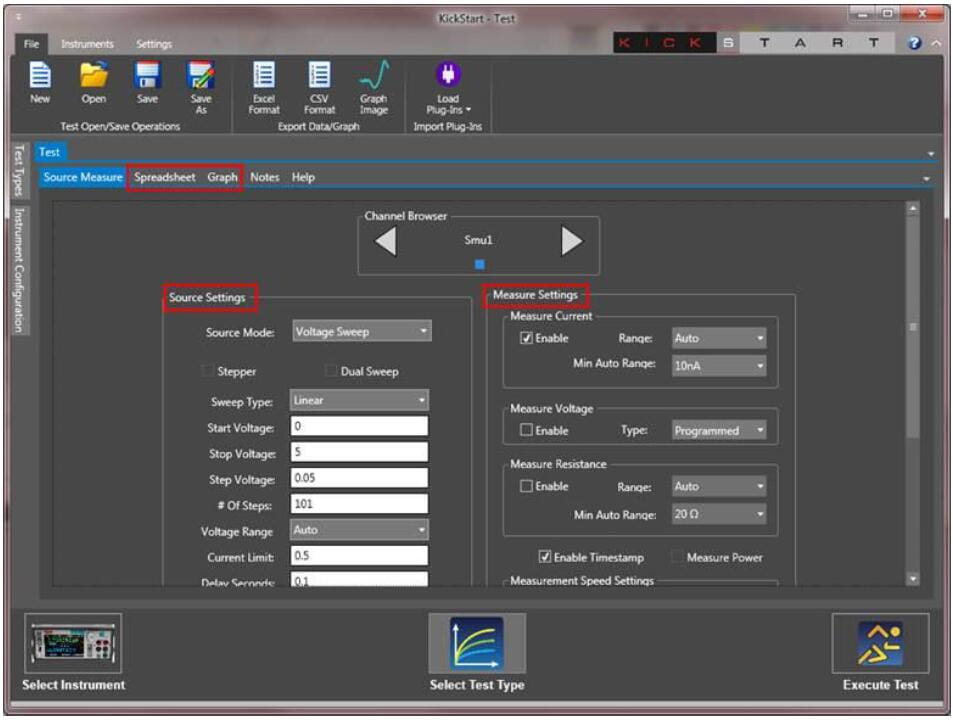

    弹出下图的具体配置的界面;
    Source Settings,源的设置,具体源要怎么输出模式,大小、种类;
    Measure Setting,测量设置,开启什么表;
    Spreadsheet,是源和表对应I-V值的二维数组;
    Graph,I-V曲线。
    faq39-d
    全部设置完成,点击Execute Test!
    然后去Speadsheet和Graph中看测量数据,需注意的是Graph页面中需要对X轴Y轴进行定义。如下,
    faq39-e
