您是否应该考虑采用双向电源

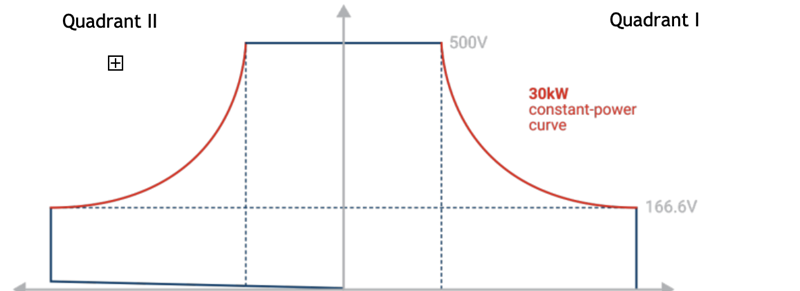

Chart and histogram of a constant power curve

电源技术的进步为可持续性和灵活性迈出了一大步。在这一背景下，双向电源成为真正的颠覆者，它将传统电力输送与能量回收系统相结合，推动着行业创新。

双向电源是一种集电子负载（功率吸收端）与直流（DC）电源于一体的解决方案。换句话说，这些模块在单一设备中实现了多种功能。

那么，你是否应该考虑在电力系统中采用双向直流电源？在本次对双向电源技术的探讨中，我们将深入分析这些系统的功能、优势及应用场景。

什么是双向电源？

双向电源是一种复杂设备，既能向负载供电，又能从负载吸收电能。大多数负载通过以热的形式燃烧掉能量来实现这一点。EA双向电源具有96.5%的电能再生率，可将回收的电力回馈至本地电网。这一功能的实现依赖于系统将直流电（DC）逆变为交流电（AC）的能力。这种交直流双向转换显著提升了能效表现。

与传统的单向电源不同，单向电源只向一个方向发送电力—从电源到负载—双向电源可以反向传输。这种能力不仅允许它作为标准电源运行，而且还可以作为电子负载，吸收能量并将其消散或返回到当地设施。

双向电源具有多种应用场景，主要包括以下几个方面：

测试与仿真

在研发或质量检测环境中，双向电源能够模拟各种电气条件，用于测试电子设备、组件或系统。例如，双向电源可以模拟电动汽车（EV）或储能系统中的充放电循环，使工程师能够全面测试并优化电池充电方式。

不过，电池测试不仅对研究目的有用。搭建电池模拟系统还能提升消费者满意度，并在制定质保期限和产品定价等决策中发挥关键作用。

可再生能源系统

研究人员使用双向电源来设计和配置可再生能源系统，如太阳能电池板、燃料电池和风力涡轮机。这些电源管理着输电网的能量流。

这些电源设备还能模拟电网运行状态，为逆变器和控制器的研发测试提供支持。反过来，这些逆变器和控制器有效地转换并向电网提供可再生能源，或在必要时从中提取能量。

能量回收与能效优化

在测试或运行过程中，诸如电机、电池或电容器之类的负载时常会释放能量（例如在制动或放电时）。此时，双向电源能够吸收这些输出功率。

一旦它捕捉到输出电流，它就可以以可控的方式将其耗散或返回电网。后一种选择减少输出电压和电流的浪费，从而提高效率。

实验室与教育

假设您是一位实验室研究员，负责测试新型电动汽车（EV）充电系统的性能。您将双向电源系统集成到实验装置中，深知其作为多功能测试设备的重要价值。通过该系统，您可以精确控制电压范围，并模拟从标准充电、快速充电到车联网（V2G）应用等各种充电场景。

为获得准确可靠的测试结果，您需要深入研究电力电子与能量转换原理。掌握这些原理后，便能设计和优化充电系统的电源管理算法，确保电能高效传输并与不同EV车型兼容。通过严谨的实验与分析，您将为可持续交通技术的发展做出贡献。

双向电源系统是实验室中极具价值的测试设备。研究人员既能精确控制电压范围，又能测试需要复杂电源管理的系统，这包括电力电子学与能量转换原理的研究。

汽车工业

在电动汽车和混合动力汽车研发领域，汽车制造业广泛应用双向电源来模拟整车电气系统。这类电源设备能够精确测量系统直流电压阈值，确保所有关键部件在运行期间获得持续稳定的电力供应。

行业数据显示，电动汽车市场近年来呈现爆发式增长，仅2023年第一季度全球销量就突破230万辆。这种需求激增促使检测机构大规模投入双向电源解决方案。

双向电源的优势特性

双向电源凭借其多样化的功能特点，可显著提升系统设计的整体效能。该设备最突出的优势包括以下核心能力：

宽范围输出

宽范围电源可在不同电压和电流规格下持续输出满功率，如低压大电流或高压小电流。而传统电源仅能在单一工作点（Imax与Vmax）实现最大功率输出。

此外，宽范围解决方案提供高电压低电流或高电流低电压。用户可据此选择更低功率等级的电源设备，相比传统方案显著降低采购成本。当在多设备或工作站场景中应用此优势时，更能实现可观的成本节约。

内置函数发生器

高端双向直流电源内置函数发生器，这意味着电子负载与供电系统能对被测设备(DUT)进行更全面的测试。这对您的实际应用有何价值？其优势显而易见—通过全面检测设备的直流电子负载及高压极限，您将获得可靠的质量保证，同时无需编写复杂测试脚本。只需输入测试数据与电池参数即可完成测试。例如，电池充放电。

此外，配备内置函数发生器的电源可模拟噪声源，用于测试噪声对DUT的影响。系统还能生成斜坡、阶跃或脉冲负载，以检测DUT对动态波动的响应能力。这对于测试光伏电池和充电器等常面临负载波动的系统尤为重要。

像EA Powered这样的系统拥有一个内部函数生成器。这样的设计避免了为外接信号源负载单独开发电源的复杂性。

连接高功率电源与低功率信号是一大技术挑战，必须防止高输入/输出电平对信号源造成损害。而EA电源产品彻底解决了这一难题。

可再生能量回收

双向电源配备逆变器模块，可将设备作为负载时吸收的能量进行转换，并将电力回馈至本地电网。当电源处于吸收或负载模式时，其运行效率最高可达96.5%。

该系统的另一显著优势是：再生式负载设计可大幅减少热能形式的能量耗散，从而有效降低设备冷却系统的负荷。在大规模部署时，这种能量回收系统能实现显著的节能效益。

能量回收系统的兴起呼应了全球对可持续发展和减少环境影响的关注。此类系统有望显著降低太阳能电站、风电场及电动汽车的能源浪费。

双向电源的应用场景

双向电源在现代测试、科研及能源管理领域具有关键作用，其独特的双向能量控制特性提供了显著优势：以下是一些受益于这些解决方案的常见应用程序和行业。

双向电源应用概述

这些设备可支持电子设备的真实工况测试。它们还能促进可再生能源系统中的能量回收。

其供电与吸能的双向能力，使其能精确复现实际应用中的动态电气环境，因而极具应用价值。因此可确保产品与系统经过充分测试优化，完全满足实际使用需求。

双向电源在现代测试与研究中的重要性无论如何强调都不为过。它们实现了更高效、可持续和全面的分析与开发流程。

受益于双向电源解决方案的行业示例

多个行业都能从双向电源解决方案中获益，包括：

汽车

在汽车领域，双向电源用于模拟电池充放电过程，助力电动汽车电池和动力总成系统的测试。虽然这类电源最广为人知的是其在电动汽车制造中的作用，但它们也是内燃机（ICE）汽车研发的重要设备。
现代车辆搭载了复杂的电子系统，均通过精密的线束网络供电。双向电源可促进这些系统的测试与质量控制。

可再生能源

可再生能源行业利用双向电源来测试和优化光伏逆变器与风力涡轮控制器。测试结果能指导设计改进，确保高效的能量转换和电网并网性能。

航空航天

飞机制造商通过双向电源测试不同负载条件下的电气系统性能。这对确保飞行操作的可靠性与安全性至关重要。
