DSA8300 400G-M4 光分析软件,用于 4 通道 TDECQ

400G 光制造分析软件

在线阅读:

DSA8300 400G-M4 是一种基于 PC 的应用,用于验证 PAM4 光信号。400G-M4 应用支持 4 通道同时采集及集成接收机均衡,并支持自动优化和用户自定义均衡器阶值。

主要特点
  • 基于 PC 的应用,用于验证 PAM4 光信号,执行可重复的、可靠的测量
  • 支持 4 通道同时采集
  • 对PAM4 自动进行 TDECQ 测量
  • 支持带宽增强滤波器,实现四阶 Bessel-Thomson 响应
  • 支持客户自定义滤波器

PAM4 测量

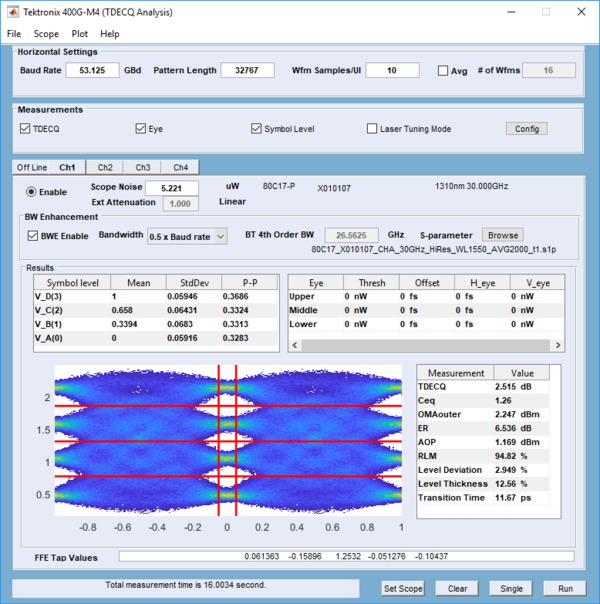

DSA8300 400G-M4 仪表板式配置面板可以迅速简便地配置 PAM4 分析所需的全部参数。

PAM4 分析包为制造测试提供了一套完善的测量。TDECQ 分析自动执行复杂的光 PAM4 测量,用来表征光发射机垂直眼图闭合。

测量功能

类别 测量
IEEE 规定测量 TDECQ
光测量 眼图统计分析 V/V/V
H/H/H
消光比 (ER)
OMA 外部 (电平 0 和电平 3 之间的 PAM4 光调制)
平均光功率 (AOP)
相关波形 电平偏差
电平厚度
时间偏差

PC要求

  • i3 第 4th 代处理器
  • 8 GB RAM
  • 256 GB 硬盘
  • 最低分辨率 1920 x 1080
  • Win 10, 64 位
  • MATLAB 运行时 v9.3

订购信息

型号
DSA8300 400G-M4
400G 光制造分析软件,4 通道 TDECQ
DSA83UP 400G-M4
对于已经有 DSA8300 的客户需要进行 400G-M4 升级
前提条件
对于 DSA8300,需要购买选件 ADVTRG(通过码型同步实现高级触发)。
Last Modified: 2018-06-22 05:00:00
