AWG5000 Series (AWG5014 • AWG5012 • AWG5004 • AWG5002)

任意波形发生器
泰克对于本技术资料上的产品不再有售。

在线阅读:

主要特点和优点

  • 1.2 Gs/s 和600 MS/s 型号
  • 14 位垂直分辨率
  • 2 个或4 个任意波形差分/ 单端输出
    • 单端峰到峰电压达4.5 Vp-p,差分 峰到峰电压达9 Vp-p(50Ω 阻抗)
    • 0.6 Vp-p时Tr/Tf 为0.95 ns (10 - 90%)
    • +/-5 ns范围(50 ps分辨率)通道间 偏移控制
    • SFDR: 80 dBc (1 MHz), 64 dBc(10 MHz)
  • 4 个或8 个可变电平标记输出
    • 单端输出峰到峰电压达3.7 Vp-p, 50Ω 阻抗
    • 0 - 1.0 V时Tr/Tf为300 ps (20 - 80%)
    • 高达1 ns 范围(50 ps 分辨率)延迟 控制
  • 28位Ch1/Ch2可变电平数字数据输出
    • 单端输出峰到峰电压达3.7 Vp-p, 50Ω 阻抗
    • 0 - 1.0 V时Tr/Tf为300 ps (20 - 80%)
  • 高达32 M 点的记录长度,支持更长 的数据流
  • 分辨率达800 ps的边沿时间位移控制
  • 实时排序,建立无穷大波形循环、跳 转和条件分支
  • 易学易用,缩短测试时间
  • 直观的用户界面,基于W i n d o w s 2000/XP
  • 集成式PC 支持网络集成,提供了内 置DVD、可移动硬驱、LAN 和USB 端口

应用

  • 无线通信:
  • Wireless Communications:
    • 高保真的正交调制I&Q 基带信号 (极化调制:I/Q + 幅度控制,为 MIMO 提供了两对I/Q)
  • 成像
    • 为成像显示和记录设备(CCD, LCD) 提供激励信号
  • 数据转换
    • 为数据转换设备(ADC, DAC)生成 信号
  • 混合信号设计和测试
    • 2/4 路模拟输出 + 4/8 路标记输出 + 28 位数字数据输出
  • 生成实际环境信号、理想信号或失真信 号-包括所有毛刺、异常事件和损伤
  • 以增强方式或损坏方式播放DSO 捕 获的信号
  • 从第三方工具中导入波形矢量,如 MathCAD、MATLAB、Excel及其它软件

AWG5000系列任意波形发生器为迎接当前复杂的测量挑战提供了业内最优 秀的混合信号激励解决方案

AWG5000系列任意波形发生器以最优方 式把业内领先的采样率、垂直分辨率、信 号保真度和波形存储长度融合在一个简 便易用的仪器中。

对检验、检定和调试复杂电子设计的设 计人员,该系列产品为迎接这些设计人 员面临的极具挑战性的信号激励问题提 供了业内最优秀的解决方案。

该系列产品满足了当前设计工程师的需 求,提供了出色的信号动态范围和保真 度。AWG5000 系列分成多种型号,基于 14 位数模转换器,提供了600 MS/s - 1.2 GS/s 的采样率及2-4 条输出通道,同步 4-8 个数字标记输出及28 路数字数据输 出,简便地解决了无线窄带I/Q 通信、数 字消费品设计(如成像设备)、数据转换设 备和半导体设计测试中最棘手的测量问 题。

开放的基于Windows (Windows XP)的仪 器使用起来快捷简便,可以容易地连接 外设和第三方软件。

生成无线I/Q 和IF 信号

泰克AWG 采用最新数字RF 技术,提高 了无线网络容量,实现了相应的性能,可 以支持更高的调制容量和调制方案,支 持“无线通信无处不在”。

AWG5000 系列提供了1.2 GS/s (600 MS/s)的采样率,通过14位垂直分辨率实现了足够的信号动态范围和SFDR,满足 了从窄带I Q 应用I F 应用的各种需求。 AWG5000不仅能够生成模拟IQ/IF信号, 还能够生成数字数据IQ/IF。MIMO (多个 输入多个输出)系统使用空间复用及多个 天线支持W-LAN /Wi-Max,为实现可靠 的、数据速率更快的通信提供尖端技术。 AWG5000 系列生成最多4 条模拟通道

(通过两台仪器可以支持8 条通道),同时 生成MIMO 信号。该系列可以作为IQ 发 生器生成两对IQ信号(使用两台仪器生成 4 对信号),作为IF 发生器生成4 对IF 信 号(使用两台仪器生成8 对信号)。在两通 道型号中,可以选配Ch. 1 和Ch. 2 数字 数据输出。

Thumbnail

EVM/ 星座图测量。

Thumbnail

注入典型信号。

杂散信号性能

AWG5000 系列采用14 位垂直分辨率和 完善的设计,提供了充足的信号动态范 围和纯度。对1 MHz 信号,其SFDR 是 80 dBc;对10 MHz信号,其SFDR是64 dBc。

Thumbnail

RTSA Spectrum view

多电平逻辑信号

通过应用多电平信号,可以在不提高跳 变率的情况下,提高数据速率,在这种技 术中,信号可以不仅仅是标准二进制的 两个电平。在多电平信号中,您可能会想 到信号的多电平离散幅度,这种现象称 为脉冲幅度调制或PAM。9PAM信号,即 拥有9个不同幅度的信号,会把数据速率 提高4 倍,而不会提高信号的跳变率。

AWG5000系列可以生成任何类型的混合 信号或多电平信号,测试最新设计。

Thumbnail

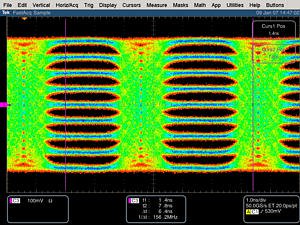

9-PAM ,250Mbps

生成混合信号

AWG5012和AWG5002可以生成两个模 拟信号,拥有4个数字标记输出,可以选 配支持28 个数字输出(Ch 1 和Ch 2 数 据)。它们为各种应用提供了模拟和数字 混合信号发生器及用途最广泛的解决方 案,包括消费电子,如ADC/DAC转换器 和成像或显示设备。

Thumbnail

TDS/TLA iView 进行的混合信号测试。

扩展波形生成功能的其它应用软件 工具

Thumbnail

RFXpress(RFX100)

RFXpress 是以数字方式合成调制基带、 IF和RF信号的软件包。它把IQ、IF和RF 信号生成功能带到新的水平,全面利用 任意波形发生器(AWG)的宽带信号生成 功能。该软件支持广泛的调制及符号映 射功能,允许自定义调制。

RFXpress 是强大而又简便易用的软件 包,为任意波形发生器(AWG)生成IQ 和 IF信号。它作为AWG5000系列任意波形 发生器的内置部分运行,或从外部PC上 运行。

如需更详细地了解RFXpress,请访问网 站:www.tek.com.cn

Characteristics

请下载PDF 文档查看详情

订货信息

任意波形发生器主机

AWG5014

1.2 GS/s, 4 通道, 14 位, 16 M 点/ 通道任 意波形发生器。

AWG5012

1.2 GS/s, 2 通道, 14 位, 16 M 点/ 通道任 意波形发生器。r

AWG5004

600 MS/s, 4 通道, 14 位, 16 M 点/ 通道 任意波形发生器。

AWG5002

600 MS/s, 2 通道, 14 位, 16 M 点/ 通道 任意波形发生器。

所有型号都包括:配套包, 正面保护罩, USB 鼠标, 紧凑型USB 键盘, DC 输出线 束, 两支触摸屏铁笔, Windows XP操作系 统恢复DVD和说明, AWG5000系列产品 软件光盘和说明, 带浏览器的文件光盘, 快速入门用户手册, 登记卡, 校准证明, 电 源线。

注:在订货时请指明电源线和语言选项。

仪器选项

Options




AWG5014/AWG5012/AWG5004/AWG5002
选项01-波形长度从16 M扩展到32 M。
AWG5012/ AWG5002
选项03-28位数字数据输出 (ch 1和ch 2 的数字数据)。
公共选项

国际电源插头

选项A0 -北美电源插头。
选项A1 -欧洲通用电源插头。
选项A2 -英国电源插头。
选项A3 -澳大利亚电源插头。
选项A5 -瑞士电源插头。
选项A6 -日本电源插头。
选项A10 -中国电源插头。
选项A99 -没有电源线或AC 适配器。

语言选项

选项L0 -英语。
选项L5 -日语。
选项L7 -简体中文。
选项L8 -繁体中文。

服务

选项CA1 -校准一次。
选项C3 -三年校准服务。
选项C5 -五年校准服务。
选项D1 -校准数据报告。
选项D3 -三年校准数据报告 (要求选项C3)。
选项D5 -五年校准数据报告 (要求选项C5)。
选项R3 -三年维修服务。
选项R5 -五年维修服务。 售后服务(如AWG5012-CA1)
CA1 -校准一次。
R3DW -三年维修服务。
R5DW -五年维修服务。
R2PW -两年保外维修服务。
R1PW -一年保外维修服务。

产品升级
产品升级Description
AWG5014AWG50UPOpt. M14选项M14-波形长度从16 M扩展到32 M。
AWG5012AWG50UPOpt. M12选项M12-波形长度从16 M扩展到32 M。
Opt. D13选项D13 -数字数据输出。
AWG5004AWG50UPOpt. M04选项M04-波形长度从16 M扩展到32 M。
AWG5002AWG50UPOpt. M02选项M02-波形长度从16 M扩展到32 M。
Opt. D03选项D03 -数字数据输出。

推荐配件

项目说明部件编号
跳变时间转换器150 ps (10% to 90%)015-0710-00
250 ps (10% to 90%)015-0711-00
500 ps (10% to 90%)015-0712-00
1000 ps (10% to 90%)015-0713-00
2000 ps (10% to 90%)015-0714-00
针脚头部
   SMA 电缆102 cm (40 inch)012-1690-00
   SMB 电缆51 cm (20 inch)012-1503-00
机架安装套件机架安装套件, 带说明016-1983-00
正面可移动HDD 托架正面可移动硬驱套件016-1979-01
更换硬盘SATA 磁盘组件(不安装软件)065-0753-00
快速入门用户手册English071-2078-00
   Japanese071-2079-00
   Simplified Chinese071-2080-00
   Traditional Chinese071-2081-00
维护手册English071-2083-00



保修
一年部件和人工。
