SPECMON 系列

频谱分析仪产品技术资料
泰克对于本技术资料上的产品不再有售。

在线阅读:

通过 SPECMON 频谱分析仪,您可以更快地在现场发现、捕获和分析难检事件。由于已获专利的扫频 DPX 技术、高级触发和宽捕获带宽,SPECMON 可以以 100% 侦听概率,发现和捕获最短 0.434 µs 的事件,帮助您快速找到干扰源。

主要特点
  • 领先的实时技术帮助您在现场调试最棘手的瞬态干扰
    • 独特的 Swept DPX™ 使得客户“实时扫描”整个 3/6.2/26.5 GHz 频率范围,发现瞬态干扰
    • 整个采集带宽上高达 165 MHz 超宽实时带宽及 80 dBc 的 SFDR,发现、捕获和实时解调近区信号
    • 杰出的 DPX Density Trigger/Trigger on This™、频率模板触发及其他高级触发功能,以 100% 检测概率在频域中捕获最短 0.434 μs 的信号,在时域中捕获最短 12 ns 的信号
    • 保存几小时的捕获后复核时间,选配高级触发功能,如 Save-on-Trigger(触发保存)以智能方式自动保存关心的事件
  • 集成解决方案设计降低总拥有成本,降低初始购置费用及每年维护费
    • 手动和自动路测,内置地图软件,信号强度功能以声音音调和可视方式表明接收信号强度。通过 USB 或蓝牙连接支持的市面上的商用第三方 GPS 接收机
    • 自动脉冲分析套件可以更简便地实现现场脉冲分析(如机场雷达)
    • 超大实时内存,保存最长 12 年的无隙 DPX 三维频谱图/实时瀑布轨迹(选项 53),或在整个 165 MHz 带宽下保存最长 5.37 秒的 IQ 数据(选项 B16x),在许多情况下都不再需要使用外部数据记录器
    • 全部 165 MHz 带宽实时 IQ 数据可以传送到外部数据记录设备上(选项 65),全面进行后期分析
    • 原生 3 合 1 多域相关分析功能,简化频域、调制域和时域分析所需的仪器数量
    • 调制分析支持 20 多种通用模拟和数字信号类型,包括 AM/FM 解调、LTE™ 基站、APCO P25 发射机和通用 WLAN 或蓝牙信号分析
    • 内置多功能现场测量项目,包括场强、信号强度、EMI 测试、通道功率、ACPR、OBW 和杂散搜索
    • 标配现场可拆卸固态硬盘,坚固耐用,确保数据安全
  • 开放数据格式兼容行业标准产品,改善资产利用率
    • 捕获的 IQ 数据可以另存为 Matlab、CSV 或其他格式,用于第三方软件分析工具
    • RSA MAP 支持 MapInfo 格式和扫描版地图,另外支持导出到流行的 Google Earth 和 MapInfo 地图格式,进行后期分析
    • 开放接口,整合到客户应用中
  • 简便易用的平台改善了现场测试效率,降低了系统培训成本
    • Windows 7 Ultimate(64 位),支持微软汉化

综合实时解决方案


SPECMON-Series-Spectrum-Analyzers-Datasheet


高级触发和 Swept DPX 重塑了扫频分析的完成方式。DPX 引擎在 165 MHz 带宽上每秒收集成千上万个频谱。用户可以在 SPECMONB 系列整个输入范围内(高达 26.5 GHz)扫描 DPX。在传统频谱分析仪捕获一个频谱时,SPECMONB系列捕获的频谱数量则要高出几个量级。这种全新的性能减少了宽带搜索期间漏掉时间隔行扫描信号和瞬态信号的机会。


SPECMON-Series-Spectrum-Analyzers-Datasheet

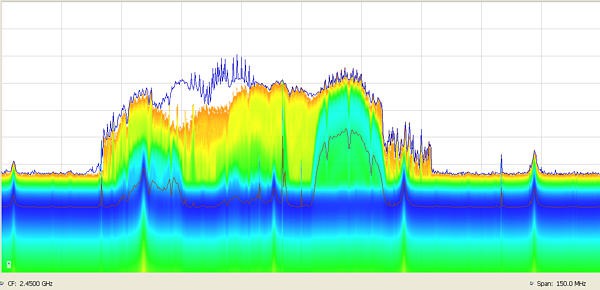

高级触发、扫描DPX和零频宽为瞬态信号提供了杰出的扫频分析功能。这里在 ISM 频段中扫描了 150 MHz 的一条频谱。我们看到多个 WLAN 信号,蓝色峰值保持轨迹中看到的窄信号是蓝牙接入探头。多色 DPX 画面分析仪噪声电平面下面有多个干扰信号。


SPECMON-Series-Spectrum-Analyzers-Datasheet


DPX三维频谱图可以一次提供长达12年的无隙频谱监测功能。可以记录和复核 60,000 条轨迹,每行分辨率可以从 125 微秒到 6400 秒调节。

发现

通过采用 DPX®频谱处理引擎专利技术,信号分析仪可以对瞬变事件进行实时分析。由于每秒钟可进行多达 3,125,000 次频率变换,因此在频域中可显示事件最短持续 0.434 微秒的瞬变。这比传统扫描分析技术的速度快了几个数量级。可以按照事件发生频率在位图式显示中对事件用不同颜色加以标示,提供无可比拟的瞬变信号行为洞悉能力。DPX 频谱处理器可在仪器的全频率范围进行扫描,能够捕获以往在任何频谱分析仪中不可能获得的宽带瞬变信号。在只要求频谱信息的应用中,DPX三维频谱图可以无隙记录、回放和分析多达 60,000 条频谱轨迹的频谱。频谱记录分辨率可以在每行125 微秒 - 6400 秒之间变化。

触发

泰克在提供创新触发功能方面拥有悠久的历史,SPECMONB 系列频谱分析仪在触发信号分析方面保持行业领先地位。SPECMONB系列调试现代数字RF系统提供了独一无二的触发功能,触发类型包括时间限定功率触发、欠幅脉冲触发、密度触发、频率触发和频率模板触发。

可以对任何内部触发源应用时间限定功能,以捕获脉冲串中的“短脉冲”或“长脉冲”,或者仅当频域事件延续一定时间后触发。欠幅触发功能可以捕获介于脉冲开/关电平的信号,极大地减少故障查找时间。

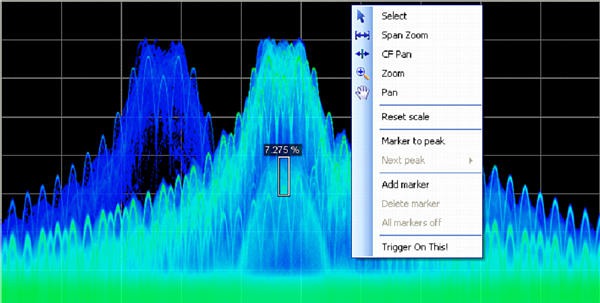

DPX Density™ 触发功能可以根据测得的发生频率或 DPX 显示的概率触发系统。通过独一无二的 Trigger On This 功能,用户只需用鼠标点击 DPX 画面上关心的信号,就会自动设置一个触发门限,在稍低于所测量密度时触发。您可以通过此功能捕获高电平信号里“隐藏”的低电平信号。


SPECMON-Series-Spectrum-Analyzers-Datasheet


革命性的 DPX®频谱显示揭示了瞬变信号过程,帮助您发现不稳定性、毛刺和干扰信号。在这里,能够清楚看到 3 个信号。两个大信号,由于出现概率不同,一个深蓝色,一个浅蓝色。第三个信号隐藏在中心频率里面,但是仍然可以被清楚的看到。DPX Density™触发,在存在第三个信号时,用户可以采集信号进行分析。Trigger On This™已被激活,密度测量框自动被打开,测得信号密度为7.275%。任何信号密度大于该测量值的信号都会导致触发事件发生。


SPECMON-Series-Spectrum-Analyzers-Datasheet

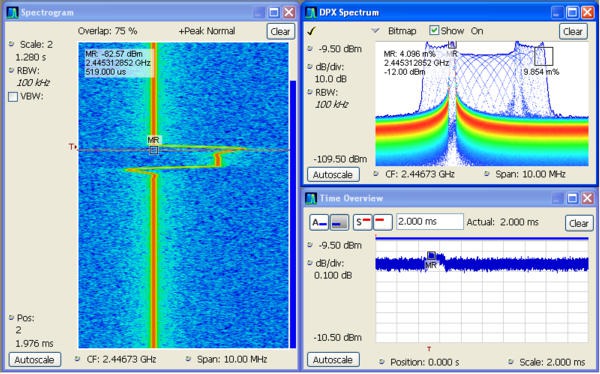

触发和捕获:DPX 密度触发(DPX Density™)功能监测频域中的变化,并把任何违规信号捕获到存储器中。三维频谱图(左窗格)显示了频率和幅度随时间变化情况。通过在三维频谱图中选择频谱违规触发 DPX 密度触发功能的时点,频域画面(右窗格)会自动更新,显示该具体时点的详细频谱视图。

可以轻松配置频率模板触发 (FMT) 功能来监测采集带宽中占用频率内的所有变化。

功率触发在时域中通过设定的功率门限值进行触发。解析带宽滤波器可与功率触发功能一起使用,用于限制频带和降低噪声。提供了两个独立的外部触发输入,用于实现系统的同步的功能。

捕获

在存在大信号时可以启动实时捕获小信号,在所有采集带宽中实现超过70 dB的SFDR,支持的采集带宽甚至可以高达165 MHz (选项 B16x). 通过B85HD、B125HD和B16xHD 选项,可以把宽带采集系统的动态范围提高到无可比拟的80 dB。通过一次捕获,便能够进行多域测量,而无需重新捕获。采集带宽中的所有信号记录在 SPECMONB 系列的深存储器中。记录长度视选择的采集带宽变化 – 165 MHz时可长达5.37秒。 长达2 GB的采集数据可以存储为MATLAB™ Level 5格式,进行离线分析。

大多数频谱分析仪采用窄带可调谐带通滤波器,通常是YIG调谐滤波器(YTF),作为预选装置。这些滤波器提供了镜频抑制功能,通过限制第一个混频阶段存在的信号数量,改善扫频应用中的杂散信号性能。YTF 本身是窄带器件,带宽通常限制在低于 50 MHz。在执行宽带分析时,这些分析仪绕过输入滤波器,在要求进行宽带分析的模式下运行时,容易发生镜频响应,如实时信号分析。

与采用 YTF 的频谱分析仪不同,泰克实时信号分析仪采用宽带无镜频结构,保证在仪器调谐的频段之外频率上的信号不会产生杂散或镜频响应。这种无镜频响应使用专门设计的一系列输入滤波器实现,从而抑制所有镜频响应。输入滤波器被最宽的采集带宽重叠,确保一直提供全带宽采集。这一系列滤波器作为其它频谱分析仪使用的预先器,但其好处是一直启动,同时仍能在所有仪器带宽设置和所有频率上提供无镜频响应。

分析

SPECMONB 系列提供了众多分析功能,可以提高从事元器件或 RF 系统设计、集成和性能验证的工程师或者从事网络或频谱管理的营运工程师的工作效率。除了频谱分析以外,频谱图可以同时显示频率和幅度随时间的变化。可以在频域、相位域、幅度域和调制域上进行时间相关测量。这特别适合包括跳频、脉冲特征、调制切换、建立时间、带宽变化和间歇性信号的信号分析。


SPECMON-Series-Spectrum-Analyzers-Datasheet

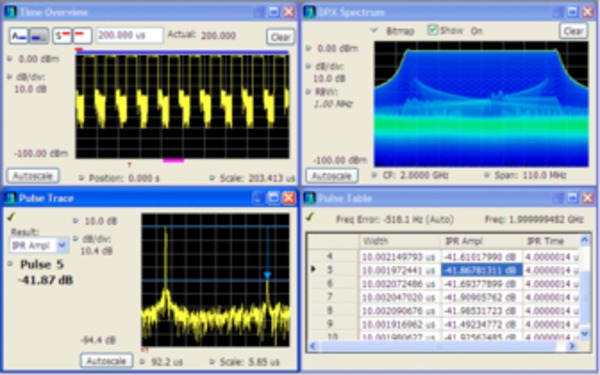

高级信号分析软件包在每个脉冲上提供 30 多种自动脉冲参数计算功能。您可以通过测量峰值功率、脉宽、上升时间、纹波、顶降、过冲和脉冲到脉冲相位,简便地验证设计。脉冲响应和相位误差等测量可以了解 FM 线性调频质量。通过自动计算脉宽和脉冲响应(右下方),可以看到一个脉冲串(左上方)。左下方是详细的脉冲响应视图,DPX®画面在右上方监测频谱。

下面概括介绍了 SPECMONB 系列的测量功能及提供的选项和软件包。

测量功能
标准测量 说明
频谱分析仪测量 信道功率、邻道功率、多载波邻道功率/泄漏比、频谱辐射模板、占用带宽、xdB 带宽、dBm/Hz 标记、dBc/Hz 标记
实时测量 DPX 频谱及密度测量,DPX 三维频谱图及频谱相对于时间关系,零频宽 DPX 支持每秒高达 50,000 次更新
时域和统计测量 RF IQ 对时间、功率对时间、频率对时间、相位对时间、CCDF、峰均比
杂散搜索测量 多达 20 个频率范围,用户可在每个频率范围内选择检波器(峰值、平均值、准峰值)、滤波器(RBW、CISPR、MIL)和 VBW。线性或对数频率标度。绝对功率或相对于载波的测量和违例。以表格形式显示最多 999 个杂散,可以导出为 CSV 格式
模拟调制分析测量功能 % 调幅(+、-、Total)调频(±峰值、+ 峰值、- 峰值、RMS、峰值- 峰值/2、频率误差)调相(±峰值、RMS、+ 峰值、- 峰值)
高级脉冲测量套件 多分段捕获的 Pulse-Ogram™ 瀑布图显示,其中包括各脉冲的幅度与时间及频谱。脉冲频率、Delta 频率、平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔(秒)、重复间隔 (Hz)、占空比 (%)、占空比(比率)、纹波 (dB)、纹波 (%)、衰落 (dB)、衰落 (%)、过冲 (dB)、过冲 (%)、脉冲到参考脉冲频率差、脉冲到参考脉冲相位差、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应(时间)、时间标记。
地图和信号强度 内置地图软件支持手动路测和自动路测。通过 USB 或蓝牙连接支持商用第三方 GPS 接收机。支持 MapInfo 格式和扫描版本地图,另外支持导出到流行的 Google Earth 和 MapInfo 地图格式,进行后期分析。信号强度测量用看得见和听得到的方式指明信号强度。
DPX 密度测量 测量频谱画面上任何位置的 % 信号密度,并在达到规定信号密度时触发
测量选项 说明
AM/FM/PM 调制和音频测量(选项 10) 载波功率、频率误差、调制频率、调制参数(±峰值、峰值-峰值/2、RMS)、SINAD、调制失真、S/N、THD、TNHD
相位噪声和抖动测量(选项 11) 10 Hz ~ 1 GHz 频率偏置范围, 对数频率标度轨迹 - 2: ±峰值轨迹, 平均轨迹, 轨迹平滑, 平均
稳定时间(频率和相位)(选项 12) 实测频率、距上次稳定频率的稳定时间、距上次稳定相位的稳定时间、距触发的稳定时间。自动或手动选择参考频率。用户可以调节测量带宽,进行平均和平滑。用户可设置 3 个区域进行通过/失败模板 (Mask) 测试
通用数字调制分析(选项 21) 矢量幅度误差 (EVM)(RMS、峰值、EVM 对时间)、调制误差比 (MER)、幅度误差(RMS、峰值、幅度误差对时间)、相位误差(RMS、峰值、相位误差对时间)、原点偏置、频率误差、增益不平衡、正交误差、Rho、星座图、符号表
灵活 OFDM 分析(选项 22) WLAN 802.11a/j/g 和 WiMax 802.16-2004 信号 OFDM 分析
WLAN 802.11a/b/g/j/p 测量应用(选项 23) IEEE 标准规定的所有 RF 发射机测量,以及各种其它测量,包括载频误差、符号定时误差、平均/峰值突发功率、IQ 原点偏置、RMS/峰值 EVM 及分析显示画面,如 EVM 和相位/幅度误差对时间/频率或对符号/副载波,以及包头解码信息和符号表。
选项 24 要求选项 23。
选项 25 要求选项 24。
WLAN 802.11n 测量应用(选项 24)
WLAN 802.11ac 测量应用(选项 25)
APCO P25 一致性测试和分析应用 (选项 26) 一套完整的基于 TIA-102 标准的按钮式发射机测量及通过/失败结果,其中包括 ACPR、发射机功率和编码器启动时间、发射机吞吐延迟、频率偏差、调制保真度、符号速率精度和瞬态频率行为以及 HCPM 发射机逻辑通道峰值 ACPR、时隙外功率、功率包络和时间对准。
蓝牙基本 LE TX SIG 测量 (选项 27) 由蓝牙 SIG 为基本速率和蓝牙低能耗规定的发射机测量预置值。结果中还包括通过/不通过信息。该应用还提供了分组包头字段解码功能,可以自动检测标准,包括增强数据速率。
噪声因数和增益测量 (选项 14) 噪声系数、增益、Y因数、噪声温度及表格结果的测量画面。提供了单频率抄表和扫描轨迹结果。支持行业标准噪声源。测量放大器和其他非变频器件及固定本振上变频器和下变频器。根据用户自定义极限执行模板测试。内置不确定度计算器。
LTE 下连 RF 测量(选项 28) 小区号、ACLR、SEM、频道功率和 TDD Toff 功率的预置值。支持 TDD 和 FDD 帧格式及由 3GPP TS 第 12.5 版规定的所有基站。结果包括测试通过/不通过信息。如果连接的仪器具有所需的带宽,实时设置可快速进行 ACLR 和 SEM 测量。
信号分类 信号分类应用为用户提供用于分类信号的专家级系统指导。它提供了多个图形工具,可以迅速创建关心的频谱区域,可以高效地对信号分类。

SPECMON-Series-Spectrum-Analyzers-Datasheet


多域观测视图使得发现设计的能力达到了全新的水平,这是使用常规分析解决方案不可能做到的。这里的调制质量和星座观测视图与 DPX 频谱显示连续监测结合在一起。


SPECMON-Series-Spectrum-Analyzers-Datasheet

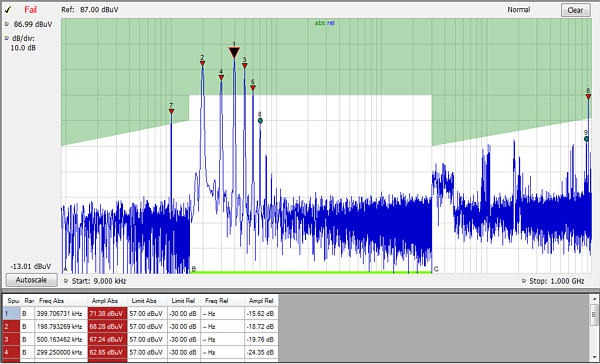

杂散信号搜索 - 最多可定义 20 个非连续频率区域,每个区域有其自己的解析带宽、视频带宽、检波器(峰值、平均值、准峰值)及极限范围。测试结果可以用 CSV 格式导出到外部程序,最多可报告 999 个杂散点。频谱结果显示可采用线性或对数标度。


SPECMON-Series-Spectrum-Analyzers-Datasheet

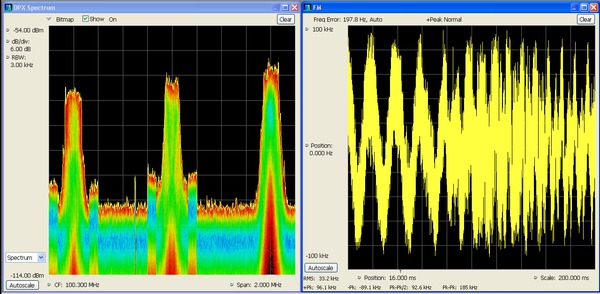

音频监测和调制度测量可以同时进行,使频谱管理更加简便和高效。上图,DPX 频谱显示了关心信号的实时频谱,同时,音频解调结果从内扬声器输出。并且,在图右中同时得到了 FM 频偏测量结果。


SPECMON-Series-Spectrum-Analyzers-Datasheet

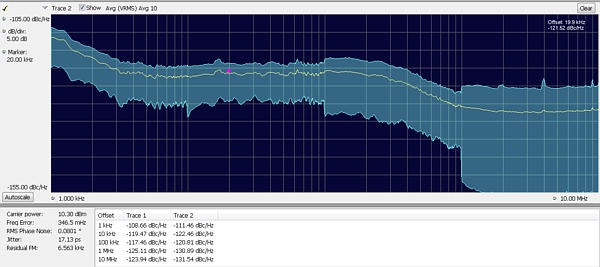

SPECMONB 系列上的相位噪声和抖动测量功能(选项 11)减少了对专用相位噪声测试仪的需求,可以降低测量成本。出色的相噪性能能够满足许多应用需求。上图,在 13 MHz 载频,偏置 10kHz 下相噪为 -119dBc/Hz。在这个频率,仪器相噪能够达到 -134 dBc/Hz。


SPECMON-Series-Spectrum-Analyzers-Datasheet

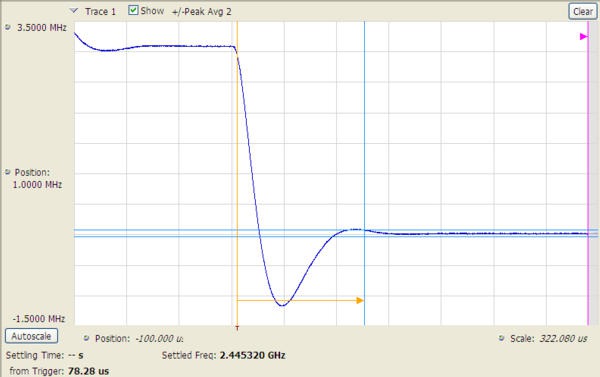

稳定时间测量(选项 12)非常简单且自动完成。用户可以选择测量带宽、容限频段、参考频率(自动或手动),并可以为通过/失败测试最多设置三个容限频段。稳定时间可以外部或内部触发作为参考点,也可以从上次稳定频率或相位开始计算。在此图中,振荡器跳频的频率稳定时间是通过被测设备的外部触发点测量的。


SPECMON-Series-Spectrum-Analyzers-Datasheet

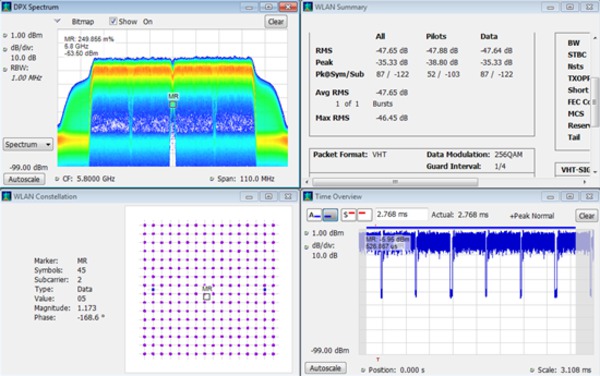

可以选配 802.11 标准分析选项。这里分析了一个 802.11ac 160 MHz 带宽信号,包括 EVM 相对于副载波数和符号数关系、通道响应相对于副载波关系、WLAN 测量摘要、被分析信号的 DPX 频谱等画面。在 DPX 显示中可清楚看到 WLAN 信号的“肩部”,并且在信号被抑制的中心载波上放置了标记。摘要面板中可以看到 EVM 为 -47.65 dB 以及其他信号测量。


SPECMON-Series-Spectrum-Analyzers-Datasheet

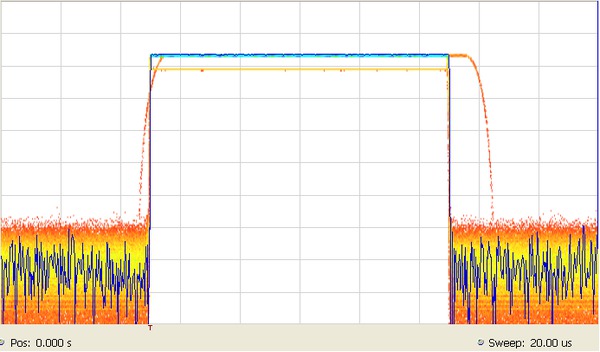

DPX Zero-span 生成幅度、频率或相位相对于时间实时分析数据。每秒最多处理 50,000 个波形。DPX 零频宽 (Zero-span) 保证了时域瞬态信号的发现,减少了调试时间。这里在零频宽幅度相对于时间轨迹中捕获了三个不同的脉冲形门面。在 10,000 个脉冲中,三分之二的波形只发生一次,但 DPX 显示了所有波形。


SPECMON-Series-Spectrum-Analyzers-Datasheet

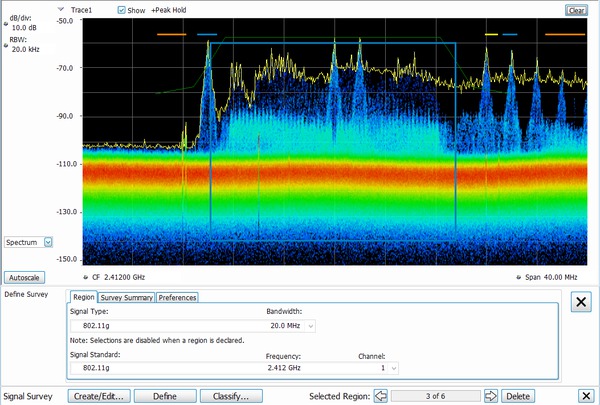

在这个图中,我们选择了单个区域。由于我们声称这是 802.11g 信号,因此这个区域中重叠显示 802.11g 信号的频谱模板。信号与频谱模板严密匹配,但我们可以看到可能 ISM 频段中的部分蓝牙信号有一些干扰。


SPECMON-Series-Spectrum-Analyzers-Datasheet

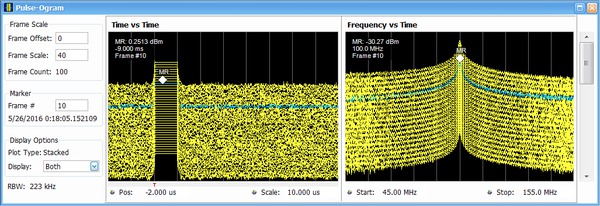

Pulse-Ogram 显示多分段捕获的瀑布图,其中包括各脉冲的相关幅度与时间以及频谱。可用于外部触发,以显示目标范围和速度。


SPECMON-Series-Spectrum-Analyzers-Datasheet

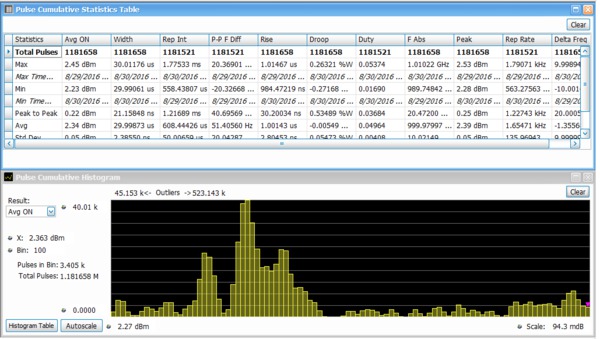

累积统计量提供最小、最大值时间戳以及对多个采集的峰峰值、平均和标准偏差,从而进一步扩大了分析范围。直方图显示右侧和左侧的异常值。

SPECMON-Series-Spectrum-Analyzers-Datasheet

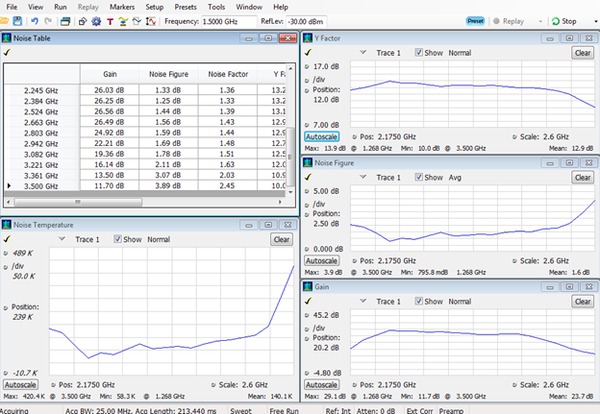

噪声系数和增益测量(选项 14)帮助您使用 RTSA 和噪声源迅速简便地测量您的器件。这个图像显示了测量摘要表及噪声温度、增益、噪声系数和 Y 因数图。

SPECMON-Series-Spectrum-Analyzers-Datasheet

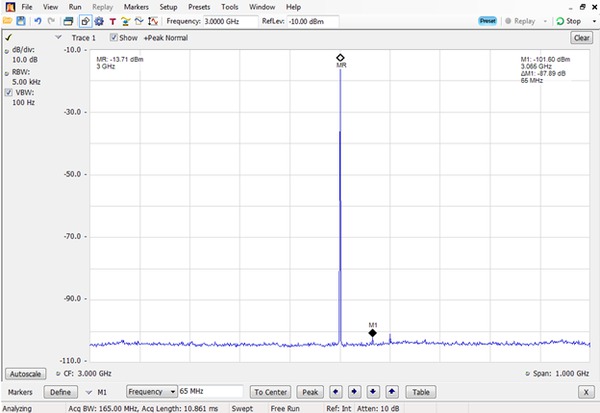

宽带宽、高动态范围选项 (B85HD、B125HD 和 B16xHD)提供了无可比拟的实时频谱分析动态范围。隔行扫描两个 16 位 200 MS/s 数字化器,得到 400 MS/s 采集及 -80 dBc 的典型无杂散动态范围,要优于其他商用仪器 10 dB。这里测得 3 GHz 处的信号电平为 -13.71 dBm,来自数字化器的最大杂散信号要比载波低 -87.89 dB。

集成地图解决方案

SPECMONB 系列实时频谱分析仪为现场干扰和覆盖问题提供了综合解决方案。内置 RSA Map 允许使用屏幕上的地图记录 SPECMONB 测量的位置和值。

通过 RSA Map,您可以进行以下操作:

  • 选择一项测量,在想要放测量数据的地方,触摸显示的地图
  • 使用 GPS 接收机(客户提供),自动把测量数据放在当前位置(在带有地理参考信息的地图上)
  • 收集并把测量数据(以及使用 GPS 接收机时的位置数据)导出到常用格式,帮助分析测量数据(位置、值和方向),编制报告,解决干扰问题

RSA Map 使用 MapInfo 格式的地图文件 (.mif) 或 Windows 位图文件 (.bmp) 指明位置。.bmp 格式地图文件可以与地理有关,也可以与地理无关。保存的测试结果为您提供了完整的测量数据,并提供了与 Google Earth (.kmz) 和 Mapinfo (MIF/MID) 格式的导出兼容能力。


SPECMON-Series-Spectrum-Analyzers-Datasheet

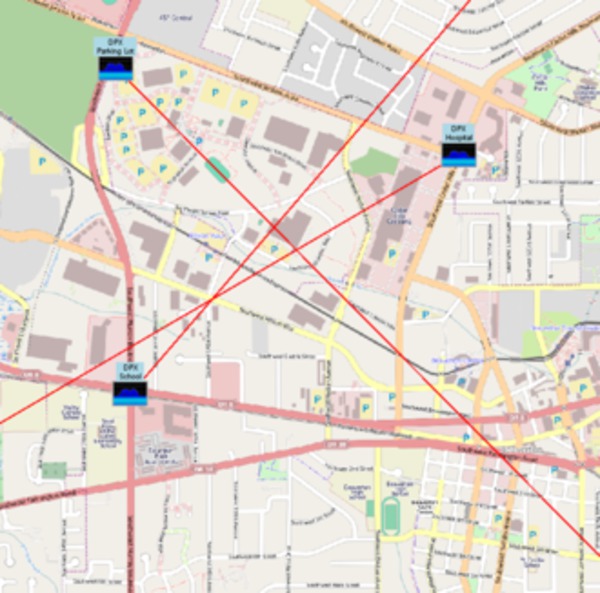

使用方位角定向功能,定位干扰。您可以在地图测量数据上画一条线或一个箭头,指明进行测量时天线指向的方向。还可以显示用户标签(本例显示了从医院、学校和公园区获得的实时 DPX 测量)。


SPECMON-Series-Spectrum-Analyzers-Datasheet

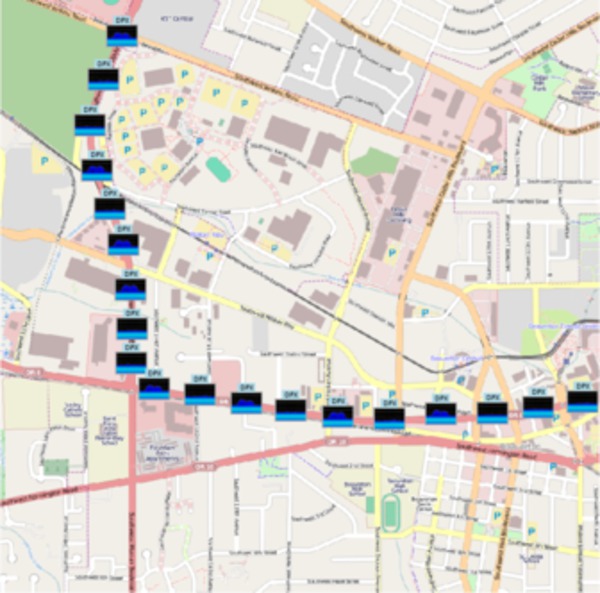

支持手动路测和自动路测。重复测量功能以用户设置的时间间隔或距离间隔自动进行测量。

技术数据

 SPECMON3B SPECMON6B SPECMON26B
频率范围 1 Hz 到 3.0 GHz 1 Hz 到 6.2 GHz 1 Hz 到 26.5 GHz
实时采集带宽 25 MHz(仅限 SPECMON3B)、40 MHz、85 MHz、125 MHz、165 MHz
100% POI 的最短事件持续时间 165 MHz BW 时为 2.7 μs(0.434 μs 选项 300)
85 MHz BW 时为 2.8 μs(0.551 μs 选项 300)
40 MHz BW 时为 3.0 μs(0.79 μs 选项 300)
25 MHz BW 时为 3.2 μs(0.915 μs 选项 300)
SFDR(典型值) >75 dBc (25/40 MHz)
>73 dBc (85/125/165 MHz) ≥80 dBc(选项 B85HD、B125HD、B16xHD)
触发模式 Free run, Triggered, FastFrame
触发类型 功率,频率模板,频率边沿,DPX 密度,欠幅脉冲,时间判定
频率相关特点
初始中心频率设置精度
10 分钟暖机后在 10–7 以内
中心频率设置分辨率
0.1 Hz
频率标记读数精度

±(RE × MF + 0.001 × 频宽 + 2) Hz

(RE = 参考频率误差)

(MF = 标记频率(Hz))

跨度精度
±0.3%(自动模式)
参考频率
校准时初始精度
± 1 × 10–7(在预热 10 分钟后)
每天老化
1 × 10–9(在运行 30 天后)
第一年老化(典型值)
7.5 × 10–8 (运行一年后)
每 10 年老化
3 × 10–7(在运行 10 年后)
温度漂移
1 × 10-7 (5° C - 40° C)
累积误差(温度 + 老化)
4 × 10–7(校准后 10 年内,典型值)
参考输出电平
>0 dBm(选择内部或外部参考),典型
外部参考输入频率

1 - 100 MHz 每 1 MHz,外加 1.2288 MHz、4.8 MHz 和 19.6608 MHz。

外部输入到规定输入必须位于 ± 1 x 10 -6范围内(标配),± 3 x 10 -7范围内(选项 PFR)

外部参考输入频率要求
输入上杂散电平在 100 kHz 偏置内必须 < –80 dBc 以避免屏幕毛刺
杂散
< –80 dBc,在 100 kHz 偏置范围内
输入电平范围
–10 dBm 至 +6 dBm
触发相关特点
触发模式
Free run、triggered、FastFrame
触发事件源
RF 输入、触发 1(前面板)、触发 2 (后面板)、选通、行
触发类型
功率, 频率模板, 频率边沿, DPX密度, 欠幅脉冲, 时间判定
触发设置
触发时间点可设置在总采集长度的 1 至 99%
触发组合逻辑
“Trig 1 AND Trig 2/Gate”可以定义为一个触发事件
触发动作
触发时保存采集和/或保存图片
功率电平触发
电平范围
参考电平 0 dB 至 -100 dB
精度
对于触发电平在噪声本底以上 >30 dB,信号电平的 10% 至 90%
电平 ≥ –50 dB(自参考电平)
±0.5 dB
从< –50 dB 至–70 dB(自参考电平)
±1.5 dB
触发带宽范围
在最大采集带宽时
标配
4 kHz - 10 MHz + 全频模式
选项B40
4 kHz 至 20 MHz + 全频模式
选项B16x
11 kHz ~ 40 MHz + 全频模式
触发位置时间不确定度
25/40 MHz采集带宽, 20 MHz触发带宽
不确定度 = ±15 ns
25/40 MHz采集带宽, 最大触发带宽
不确定度 = ±12 ns
85/125/165 MHz采集带宽, 60 MHz触发带宽
不确定度 = ±5 ns
85/125/165 MHz采集带宽, 最大触发带宽
不确定度 = ±5 ns
触发重建时间,最小值(fast frame ‘on’)
10 MHz 采集带宽
≤25 μs
40 MHz 采集带宽
≤10 μs
85/125 MHz采集带宽
≤5 μs
165 MHz 采集带宽
≤5 μs
最短事件持续时间
25 MHz 采集带宽
25 ns
40 MHz 采集带宽
25 ns
85/125/165 MHz 采集带宽
6.2 ns
外部触发 1
电平范围
-2.5 V 至 +2.5 V
电平设置分辨率
0.01 V
触发位置时间不确定度
50 Ω输出阻抗
>20 MHz ~ 40 MHz采集带宽:
±20 ns
>40 MHz ~ 80 MHz采集带宽:
±13.5 ns
>80 MHz ~ 165 MHz采集带宽:
±11 ns
输入阻抗
可选择 50 Ω/5 kΩ 阻抗(标称)
外部触发 2
阈值电压
固定,TTL
输入阻抗
10 kΩ(标称)
触发状态选择
高、低
触发输出
电压
输出电流 <1 mA
>2.0 V
<0.4 V
采集相关特点
A/D 转换器
16 位,200 MS/s (Std & 选项 B40);16 位,200 MS/s 与 14 位,400 MS/s (选项 B85/B125/B16x);16 位,200 MS/s 与 16 位,400 MS/s,16 位(选项 B85HD、B125HD、B16xHD)
采集内存大小
1 GB(4 GB,选项 53)
最短采集长度
64 个采样
采集长度设置分辨率
1 个采样
快速帧采集模式1
>一次采集中最多可以存储 100 万条记录(用于脉冲测量和三维频谱图分析(要求选项 53))

1具体数量取决于带宽、采样率、采集时间。实现最多 200,000 个脉冲

存储深度(时间)和最小时域分辨率
采集带宽 采样率

(对于 I 和 Q)

记录长度 记录长度

(选项53)

时间分辨率
165 MHz 200 MS/s 1.34 s 5.37 s 5 ns
85 MHz 200 MS/s 1.34 s 5.37 s 5 ns
80 MHz 100 MS/s 2.68 s 10.74 s 10 ns
40 MHz 50 MS/s 4.77 s 19.09 s 20 ns
25 MHz 50 MS/s 4.77 s 19.09 s 20 ns
20 MHz 25 MS/s 9.54 s 38.18 s 40 ns
10 MHz 12.5 MS/s 19.09 s 76.35 s 80 ns
5 MHz 6.25 MS/s 38.18 s 152.71 s 160 ns
2 MHz 3.125 MS/s 42.9 s 171.8 s 320 ns
1 MHz 1.563 MS/s 85.9 s 343.6 s 640 ns
500 kHz 781.25 kS/s 171.8 s 687.2 s 1.28 μs
200 kHz 390.625 kS/s 343.6 s 1374.4 s 2.56 μs
100 kHz 195.313 kS/s 687.2 s 2748.8 s 5.12 μs
50 kHz 97.656 kS/s 1374.4 s 5497.6 s 10.24 μs
20 kHz 48.828 kS/s 2748.8 s 10995.1 s 20.48 μs
10 kHz 24.414 kS/s 5497.6 s 21990.2 s 40.96 μs
5 kHz 12.207 kS/s 10995.1 s 43980.5 s 81.92 μs
2 kHz 3.052 kS/s 43980.4 s 175921.8 s 328 μs
1 kHz 1.526 kS/s 87960.8 s 351843.6 s 655 μs
500 Hz 762.9 S/s 175921.7 s 703687.3 s 1.31 ms
200 Hz 381.5 S/s 351843.4 s 1407374.5 s 2.62 ms
100 Hz 190.7 S/s 703686.8 s 2814749.1 s 5.24 ms
显示和测量
频域观测视图

频谱(幅度对线性或者对数标度频率)

DPX®频谱显示(实时 RF 颜色等级频谱)

三维频谱图(幅度对频率随时间的变化)

杂散信号(幅度对线性或者对数标度频率)

相位噪声(相位噪声和抖动测量)(选项 11)

时域和统计观测视图

幅度对时间

频率对时间

相位对时间

DPX幅度对时间

DPX 频率对时间

DPX 相位对时间

幅度调制对时间

频率调制对时间

RF IQ 对时间

时间概览图

CCDF

峰均比

稳定时间、频率和相位(选项 12)视图
频率稳定与时间关系、相位稳定与时间关系
噪声系数和增益(选项14) 视图

噪声系数对频率

增益对频率

噪声系数, 单频率上的增益

Y因数对频率

噪声温度对频率

不确定度计算器

所有测量的结果表

高级脉冲分析

脉冲结果表

脉冲轨迹(可以按脉冲编号选择)

脉冲统计(脉冲结果趋势, 时间趋势 FFT 和直方图)

累计统计、累计直方图和 Pulse-Ogram

数字解调(选项 21)视图

星座图

EVM 与时间关系

符号表(二进制或十六进制)

幅度和相位误差与时间关系,以及信号质量

解调 IQ 与时间关系

眼图

格图

频率偏差与时间关系

灵活 OFDM 分析(选项 22)视图

星座、标量测量摘要

EVM 或功率与载波关系

符号表(二进制或十六进制)

频率偏置分析
可在中心频率或指定测量频率执行信号分析(在仪器允许的采集和测量带宽限制范围内)。
WLAN 802.11a/b/g/j/p 测量应用(选项 23)

WLAN 功率与时间关系、WLAN 符号表、WLAN 星座图、频谱辐射模板

误差矢量幅度(EVM)与符号(或时间)关系、与副载波(或频率)关系

幅度误差与符号(或时间)关系、与副载波(或频率)关系

相位误差与符号(或时间)关系、与副载波(或频率)关系

信道频率响应与符号(或时间)关系、与副载波(或频率)关系

频谱平坦度与符号(或时间)关系、与副载波(或频率)关系

WLAN 802.11n 测量应用(选项 24)

WLAN 功率与时间关系、WLAN 符号表、WLAN 星座图、频谱辐射模板

误差矢量幅度(EVM)与符号(或时间)关系、与副载波(或频率)关系

幅度误差与符号(或时间)关系、与副载波(或频率)关系

相位误差与符号(或时间)关系、与副载波(或频率)关系

信道频率响应与符号(或时间)关系、与副载波(或频率)关系

频谱平坦度与符号(或时间)关系、与副载波(或频率)关系

WLAN 802.11ac 测量应用(选项 25)

WLAN 功率与时间关系、WLAN 符号表、WLAN 星座图、频谱辐射模板

误差矢量幅度(EVM)与符号(或时间)关系、与副载波(或频率)关系

幅度误差与符号(或时间)关系、与副载波(或频率)关系

相位误差与符号(或时间)关系、与副载波(或频率)关系

信道频率响应与符号(或时间)关系、与副载波(或频率)关系

频谱平坦度与符号(或时间)关系、与副载波(或频率)关系

APCO P25测量应用(选项26)

RF输出功率, 工作频率精度, 调制辐射频谱,

不想要的杂散辐射, 邻道功率比, 频率偏差,

调制保真度, 频率误差, 眼图, 符号表, 符号速率精度,

发射机功率和编码器启动时间,发射机吞吐延迟, 频率偏差对时间,

功率对时间, 瞬态频率特点, HCPM发射机逻辑通道峰值邻道功率比,

HCPM发射机逻辑通道时隙外功率, HCPM发射机逻辑通道功率包络,

HCPM发射机逻辑通道时间对准, 交叉相关标记

蓝牙基本LE Tx测量(选项 27)

峰值功率,平均功率,邻道功率或带内辐射模板,

-20 dB带宽,频率误差,调制特点,包括ΔF1avg (11110000),

ΔF2avg (10101010) ,ΔF2 > 115 kHz,ΔF2/ΔF1比,频率偏差相对于时间关系及分组

和字节电平测量信息,载波频率f0,频率偏置(前置码

和净荷),最大值频率偏置,频率漂移f1-f0,最大漂移速率fn-f0

和fn-fn-5,中心频率偏置表和频率漂移表,带色码的

符号表,分组包头解码信息,眼图,星座图

可以编辑的极限。

LTE 下连 RF 测量(选项 28)
邻道泄漏比 (ACLR),频谱辐射模板 (SEM),信道功率,占用带宽,显示 TDD 信号发射机关机功率的功率随时间变化,PSS 的 LTE 星座图,SSS 带小区号、群号、段号和频率误差。
带宽相关特点
解析带宽
解析带宽范围(频谱分析模式)
0.1 Hz - 5 MHz(10 MHz,选项B16x)(1、2、3、5 序列,自动耦合)或用户选择(任意)
解析带宽形状
近似高斯,形状系数 4.1:1 (60:3 dB)±10%,典型值
解析带宽精度
±1%(自动耦合 RBW 模式)
解析带宽滤波器类型
Kaiser 窗口 (RBW)、–6 dB Mil、CISPR、Blackman-Harris 4B 窗口、正态(无)窗口、平顶(CW 幅度)窗口、Hanning 窗口
视频带宽
视频带宽范围
1 Hz 至 10 MHz + 宽开
RBW/VBW 最大
10,000:1
RBW/VBW 最小
1:1 + 宽开
分辨率
输入值的 5%
精度(典型)
±10%
时域带宽(幅度对时间显示)
时域带宽范围
采集带宽的至少 1/10 到 1/10,000,最小 1 Hz
时域带宽形状

≤10 MHz,近似高斯,形状因数 4.1:1 (60:3 dB),±10% 典型值

20 MHz(60 MHz,选项B16x), 形状因数<2.5:1 (60:3 dB)典型值

时域带宽精度
1 Hz ~ 20 MHz,和(>20 MHz ~ 60 MHz 选项B16x), ±10%
最小可稳定频谱分析 RBW 与跨度关系
频率跨度 RBW
>10 MHz 100 Hz
>1.25 MHz 至 10 MHz 10 Hz
≤1 MHz 1 Hz
≤100 kHz 0.1 Hz
频谱显示轨迹、检测器和功能
测量曲线
频谱画面中有 3 条曲线 + 1 个数学运算波形 + 1 条三维频谱图
检波器
峰值、-峰值、平均值(VRMS)、±峰值、采样、CISPR(平均值、峰值、准峰值(对数))
曲线函数
正常、平均、最大保持、最小保持,对数平均
频谱曲线长度
801, 2401, 4001, 8001, 10401, 16001, 32001, 64001点
扫描速度(典型值-中间值; RBW = 自动, RF/IF优化:使扫描时间达到最小)

1500 MHz/s(标配)

2500 MHz/s (选项 B40)

6000 MHz/s (选项 B16x)

最短 FFT 长度与光迹长度(与跨度和 RBW 无关)
光迹长度(点) 最小 FFT 长度
801  1024
2401  4096
4001  8192
10401  16384
DPX相关特点
DPX® 数字荧光频谱处理
特征 性能
频谱处理速率(RBW = Auto,轨迹长度 801) 每秒 390,625 次
频谱处理速率(RBW = 自动, 轨迹长度801) (选项300及选项09) 3,125,000次/秒,适用于频宽/RBW比≤ 333
390,625次/秒,适用于频宽/RBW比> 333
DPX 位图分辨率 201 × 801
DPX 位图颜色动态范围 233
标记信息 幅度, 频率和 DPX 画面上的信号密度
100% 检测概率的最短信号持续时间 (Max-hold On) 参见 100% 幅度时 100% 触发概率最短信号持续时间表
频宽范围(连续处理)100 Hz 到 25 MHz
(40 MHz,选项 B40)
(85 MHz,选项 B85/B85HD)
(125 MHz,选项 B125/B125HD)
(165 MHz,选项 B16x/B16xHD)
频宽范围(扫描) 可达仪器频率范围
每步驻留时间150 ms ~ 100 s
轨迹处理 颜色等级位图,+峰值,–峰值,平均值
轨迹长度 801, 2401, 4001, 10401
解析带宽精度 ±0.5%

1最低RBW,扫频频宽 (选项 200) – 10 kHz

解析带宽范围对采集带宽 (DPX®)
采集带宽 RBW(最小值) RBW(最大值)
165 MHz 25 kHz 20 MHz
85 MHz 12.9 kHz 10 MHz
40 MHz 6.06 kHz 10 MHz
25 MHz 3.79 kHz 3.8 MHz
20 MHz 3.04 kHz 3.04 MHz
10 MHz 1.52 kHz 1.52 MHz
5 MHz 758 Hz 760 kHz
2 MHz 303 Hz 304 kHz
1 MHz 152 Hz 152 kHz
500 kHz 75.8 Hz 76 kHz
200 kHz 30.3 Hz 30.4 kHz
100 kHz 15.2 Hz 15.2 kHz
50 kHz 7.58 Hz 7.6 kHz
20 kHz 3.03 Hz 3.04 kHz
10 kHz 1.52 Hz 1.52 kHz
5 kHz 758 Hz 760 Hz
2 kHz 0.303 Hz 304 Hz
1 kHz 0.152 Hz 152 Hz
500 Hz 0.1 Hz 76 Hz
200 Hz 0.1 Hz 30.4 Hz
100 Hz 0.1 Hz 15.2 Hz
稳定性
杂散 FM
<2 Hzp-p,1 秒内(95% 置信度,典型)
相位相关特点
相噪边带

指定中心频率 (CF) 时 dBc/Hz

 CF = 10 MHz CF = 1 GHz CF = 2 GHz CF = 6 GHz CF = 10 GHz CF = 20 GHz
偏置 典型值 技术数据/典型值 典型值 典型值 典型值 典型值
1 kHz –128  –103/–107  –107  –104  –99  –95
10 kHz –134  –109/–113  –112  –108  –108  –106
100 kHz –134  –112/–117  –115  –114  –108  –106
1 MHz –135  –130/–139  –137  –135  –128  –125
6 MHz –140  –137/–146  –142  –147  –145  –140
10 MHz –137/–146  –142  –147  –147  –144
积分相位 (RMS),典型值

1 kHz - 10 MHz 积分

测量频率 积分相位,弧度
1 GHz 1.01 × 10–3
2 GHz 1.23 × 10–3
6 GHz 1.51 × 10–3
10 GHz 2.51 × 10–3
20 GHz 3.27 × 10–3

选项 11 测量的典型相噪性能。

SPECMON-Series-Spectrum-Analyzers-Datasheet

幅度

技术规格不包含失配误差

测量范围
显示的平均噪声电平至最大可测量输入
输入衰减器范围
0 dB - 55 dB,5 dB 步进
最大安全输入电平
平均连续输入电平
+30 dBm (RF ATT ≥10 dB, preamp off)
平均连续输入电平
+20 dBm (RF ATT ≥10 dB, preamp on)
脉冲式 RF
50 W(RF ATT ≥30 dB,PW <10 μs,1% 占空比)
最大可测量输入电平
平均连续输入电平
+30 dBm (RF ATT: Auto)
脉冲式 RF
10 W(RF 输入,RF ATT: Auto,PW <10 μs,1% 占空比重复性脉冲)
最大 DC 电压
±5 V
对数显示范围
0.01 dBm/div 至 20 dB/div
显示分度
10 个分度
显示单位
dBm、dBmV、瓦特、伏特、安培、dBuW、dBuV、dBuA、dBW、dBV、dBV/m 和 dBA/m
标记读数分辨率,dB 单位
0.01 dB
标记读数分辨率,伏特单位
参考电平相关,最小 0.001 μV
参考电平设置范围
0.1 dB步长, –170 dBm到+50 dBm (最小参考电平–50 dBm @ 中心频率<80 MHz)
电平线性度
±0.1 dB(参考电平 0 至 –70 dB)
幅度精度
校准点的绝对幅度精度
±0.31 dB(100 MHz,–10 dBm 信号,10 dB ATT,18 °C - 28 °C)
输入衰减器开关不确定度

±0.3 dB (SPECMON3B/SPECMON6B)

±0.15 dB (SPECMON26B)

中心频率绝对幅度精度,95% 置信度1
10 MHz 到 3 GHz
±0.3 dB
3 GHz - 6.2 GHz (SPECMON6B)
±0.5 dB
6.2 GHz ~ 15 GHz (SPECMON26B)
±0.75 dB
15 GHz ~ 26.5 GHz (SPECMON26B)
±0.9 dB

118 °C - 28 °C,参考电平 ≤ –15 dBm,衰减器自动耦合,信号电平–15 dBm 到 –50 dBm。10 Hz ≤ RBW ≤ 1 MHz, 在执行校准后。

VSWR
典型值
SPECMON3B / SPECMON6B 1
频率范围 预放关(95%置信度) 预放开(典型值) 预放开, 0 dB衰减(典型值)
>10 kHz ~ 10 MHz <1.6  -- --
>10 MHz ~ 2.0 GHz <1.1  <1.2  <1.5
>2 GHz ~ 3 GHz <1.25  <1.4  <1.6
>3 GHz ~ 5 GHz <1.25  <1.4  <1.4
>5 GHz ~ 5.5 GHz <1.3  <1.4  <1.4
>5.5 GHz ~ 6.2GHz <1.3  <1.4  <1.75
典型值
SPECMON26B 1
频率范围 预放关 (95%置信度) 预放开(典型值) 预放开, 0 dB衰减(典型值)
>10 kHz ~ 10 MHz <1.6  -- --
10 MHz 到 3.0 GHz <1.3  <1.4  <1.9
>3.0 GHz ~ 6.2 GHz <1.3  <1.5  <1.9
>6.2 GHz ~ 11 GHz <1.5  <1.8  <2.25
>11 GHz ~ 15 GHz <1.5  <1.8  <1.9
>15 GHz ~ 22 GHz <1.5  <1.8  <1.9
>22 GHz ~ 25 GHz <1.7  <2.0  <1.9
>25 GHz ~ 26.5 GHz <1.7  <2.0  <2.1

1衰减= 10 dB,CF 设置在 VSWR 测试频率的 200 MHz 范围

频响
18 °C - 28 °C, 衰减= 10 dB,预放关
10MHz - 32 MHz(LF 频段)
±0.7 dB
10 MHz 到 3 GHz
±0.35 dB
>3 GHz ~ 6.2 GHz (SPECMON6B)
±0.5 dB
>6.2 GHz ~ 26.5 GHz (SPECMON26B)
±1.2 dB
5 °C - 40 °C,所有衰减器设置(典型值,预放关)
100 Hz - 32 MHz(LF 频段)
±0.8 dB
9 kHz 到 3 GHz
±0.5 dB
>3 GHz ~ 6.2 GHz (SPECMON6B)
±1.0 dB
>6.2 GHz ~ 26.5 GHz (SPECMON6B)
±1.5 dB
预放开(衰减器 = 10 dB)
10MHz - 32 MHz(LF 频段)
±0.8 dB
1 MHz 到 3 GHz
±0.8 dB
>3 GHz ~ 6.2 GHz (SPECMON6B)
±1.3 dB
>6.2 GHz ~ 15 GHz (SPECMON26B)
±1.5 dB
>15 GHz ~ 26.5 GHz (SPECMON26B)
±2.0 dB
噪声和失真
2.13 GHz 处的三阶互调失真1
SPECMON3B / SPECMON6B
-84 dBc
SPECMON26B
-80 dBc

1每个信号电平 –25 dBm,参考电平 –20 dBm,衰减器 = 0 dB,1 MHz 音调隔离。

3 阶互调制失真 – 典型值 1
注:三阶截止点从三阶互调失真计算得出。
频率范围3阶互调制失真, dBc (典型值)3阶检测, dBm (典型值)
SPECMON3B/6B SPECMON26BSPECMON3B/6BSPECMON26B
10 kHz ~ 32 MHz (LF频段)–75–75+12.5+12.5
1 MHz ~ 120 MHz–70–70+10+10
>80 MHz ~ 300 MHz–76–76+13+13
>300 MHz ~ 6.2 GHz–84–82+17+16
>6.2 GHz ~ 15 GHz--–72--+11
15 GHz ~ 26.5 GHz--–72--+11

1每个信号电平–25 dBm, 参考电平–20 dBm, 衰减器= 0 dB, 1 MHz音调隔离。

三阶互调制失真(预放开) – 典型值1
注:三阶截止点从三阶互调失真计算得出。
频率范围三阶 互调制失真, dBc (典型值)三阶侦听, dBm (典型值)
Specmon3/6/3B/6B Specmon26/26BSpecmon3/6/3B/6BSpecmon26/26B
1 MHz ~ 32 MHz (LF频段)-75-75-12.5-12.5
1 MHz ~ 120 MHz-70-80-15-10
>120 MHz ~ 300 MHz-75-80-12.5-10
>300 MHz ~ 3.0 GHz-80-90-10-5
>3.0 GHz ~ 6.2 GHz-90-90-5-5
>6.2 GHz ~ 15 GHz---80---10
>15 GHz ~ 126.5 GHz---80---10

1每个信号电平–25 dBm, 参考电平–20 dBm, 衰减器= 0 dB, 1 MHz音调隔离。

2阶谐波失真1
–40 dBm @ RF 输入,衰减器= 0,预放关,典型值。
频率范围2 阶谐波失真
SPECMON3B/6B SPECMON26B
10 MHz ~ 1 GHz–80–80
>1 GHz ~ 3.1 GHz–83--
>500 MHz ~ 1 GHz--–74
>1 GHz ~ 3.1 GHz--–74
>3.1 GHz ~ 7.5 GHz--–85
>7.5 GHz ~ 13.25 GHz--–85

1–40 dBm @ RF输入, 衰减器= 0, 预放关, 典型值

显示的平均噪声电平,预放关1
SPECMON3B / SPECMON6B
频率范围 技术数据,dBm/Hz 典型值,dBm/Hz
LF频段
1 Hz ~ 100 Hz -- –129
>100 Hz ~ 2 kHz –124  –143
>2 kHz ~ 10 kHz –141  –152
>10 kHz ~ 32 MHz –150  –153
RF 频段
9 kHz ~ 1 MHz –108  –111
>1 MHz ~ 10 MHz –136  –139
>10 MHz ~ 2 GHz –153  –157
>2 GHz ~ 3 GHz –152  –156
>3 GHz ~ 4 GHz (SPECMON3B) –151  –155
>4 GHz ~ 6.2 GHz (SPECMON6B) –149  –153
SPECMON26B
频率范围 技术数据,dBm/Hz 典型值,dBm/Hz
LF频段
1 Hz ~ 100 Hz -- –129
>100 Hz ~ 2 kHz –124  –143
>2 kHz ~ 10 kHz –141  –152
>10 kHz ~ 32 MHz –150  –153
RF 频段
1 MHz ~ 10 MHz –136  –139
>10 MHz ~ 3 GHz –152  –155
>3 GHz ~ 4 GHz –151  –155
>4 GHz ~ 6.2 GHz –149  –152
>6.2 GHz ~ 13 GHz –146  –149
>13 GHz ~ 23 GHz –144  –147
>23 GHz ~ 26.5 GHz –140  –143

1使用1 kHz RBW、100 kHz频宽、100次平均、最小噪声模式、输入端接、对数平均检测器和轨迹功能测得。

预放性能
SPECMON6B
频率范围 1 MHz ~ 3.0 GHz或6.2 GHz
噪声系数 (2 GHz) <7 dB
增益 (2 GHz) 20 dB(标称值)
SPECMON26B
频率范围 1 MHz ~ 15 GHz或26.5 GHz
噪声系数 (2 GHz) <10 dB
噪声系数 (26.5 GHz) <13 dB
增益 (2 GHz) 20 dB(标称值)
显示的平均噪声电平, 预放开 1
SPECMON3B / SPECMON6B
频率范围 技术数据,dBm/Hz 典型值,dBm/Hz
LF频段
1 MHz 到 32 MHz –158  –160
RF 频段
1 MHz 到 10 MHz –158  –160
>10 MHz ~ 2 GHz –164  –167
>2 GHz ~ 3 GHz –163  –165
>3 GHz ~ 6.2 GHz (SPECMON6B) –162  –164
SPECMON26B
频率范围 技术数据,dBm/Hz 典型值,dBm/Hz
RF 频段
1 MHz 到 10 MHz –158  –160
>10 MHz ~ 2 GHz –164  –167
>2 GHz ~ 3 GHz –163  –165
>3 GHz ~ 4 GHz –160  –163
>4 GHz ~ 6.2 GHz –159  –162
>6.2 GHz ~ 13 GHz –159  –162
>13 GHz ~ 23 GHz –157  –160
>23 GHz ~ 26.5 GHz –153  –156

1使用1 kHz RBW, 100 kHz频宽, 100次平均, 最小噪声模式, 端接输入, 对数平均值检测器和轨迹功能测得。

剩余响应
输入已端接, RBW = 1 kHz, 衰减器 = 0 dB, 参考电平–30 dBm
500 kHz ~ 32 MHz, LF频段
< –100 dBm (典型值)
500 kHz ~ 80 MHz, RF频段
< –75 dBm (典型值)
80 MHz ~ 200 MHz
<–95 dBm (典型值)
200 MHz ~ 3 GHz
–95 dBm
3 GHz ~ 6.2 GHz (SPECMON6B/26B)
–95 dBm
6.2 GHz ~ 26.5 GHz (SPECMON26B)
–95 dBm
镜频响应,最高 165 MHz 带宽
参考电平 = –30 dBm, 衰减器 = 10 dB, RF输入电平 = –30 dBm, RBW = 10 Hz
100 Hz ~ 30 MHz
< –75 dBc
30 MHz ~ 3 GHz
< –75 dBc
>3 GHz ~ 6.2 GHz (SPECMON6B)
< –70 dBc
>6.2 GHz ~ 15 GHz (SPECMON26B)
< –76 dBc
>15 GHz ~ 26.5 GHz (SPECMON26B)
< –72 dBc
CF 的带信号的杂散响应,偏置 ≥400 kHz1
 频宽≤25 MHz 频宽 ≤40 MHz (选项 B40) 2选项 B85/B125/B16x2选项 B85HD, B125HD, B16xHD2
 扫描频宽 >25 MHz 扫描频宽 >40 MHz 40 MHz < 频宽≤ 160 MHz

40 MHz < 频宽≤ 160 MHz

频率 技术数据 典型值 技术数据 典型值 技术数据 典型值 典型值
10 kHz ~ 32 MHz(LF 频段) -80 dBc -85 dBc -- -- -- -- --
30 MHz ~ 3 GHz -73 dBc -80 dBc -73 dBc -80 dBc -73 dBc -75 dBc -80 dBc
>3 GHz ~ 6.2 GHz (SPECMON6B / SPECMON26B) -73 dBc -80 dBc -73 dBc -80 dBc -73 dBc -75 dBc -80 dBc
6.2 GHz ~ 15 GHz (SPECMON26B) -70 dBc -80 dBc -70 dBc -80 dBc -70 dBc -73 dBc -80 dBc
15 GHz ~ 26.5 GHz (SPECMON26B) -66 dBc -76 dBc -66 dBc -76 dBc -66 dBc -73 dBc -76 dBc

1RF 输入电平 = –15 dBm,衰减器 = 10 dB,模式:Auto。输入信号位于中心频率。 中心频率> 90 MHz, 选项 B40/B85/B125/B16x/B85HD/B125HD/B16xHD。适用于采集带宽 15 ~ 25 MHz,信号位于中心频率及 ±(37.5 MHz ~ 42.5 MHz):65 dBc。

2CF> 150 MHz,适用于选项B40 / B85 / B125 / B16x / B85HD / B125HD / B16xHD

杂散响应,信号在中心频率处(10 kHz ≤偏置< 400 kHz), 典型值1
频率 典型值
10 kHz - 32 MHz(LF 频段) -75 dBc
30 MHz 到 3 GHz -75 dBc
3 GHz - 6.2 GHz (SPECMON6B) -75 dBc
6.2 GHz ~ 15 GHz (SPECMON26B) -75 dBc
15 GHz ~ 26.5 GHz (SPECMON26B) -68 dBc

1RF输入电平= -15 dBm, 衰减器 = 10 dB, 模式:Auto。输入信号位于中心频率。中心 频率>90 MHz, 选项B40/B85/B16x。适用于采集带宽 15 - 25 MHz,信号位于中心频率及 ±(37.5 MHz - 42.5 MHz):65 dBc。

杂散响应,信号在Half-IF处(3532.75 MHz)
<80 dBc (RF输入电平, –30 dBm)
本振馈通到输入连接器 (衰减器= 10 dB, 典型值)

< –60 dBm (SPECMON3B / SPECMON6B)

< –90 dBm (SPECMON26B

临道泄露比动态范围
测量使用的测试信号幅度进行调整以达到最佳性能 (CF = 2.13 GHz)
 ACLR,典型
信号类型,测量模式相邻交替
3GPP 下行链路,1 DPCH
 未校正–69 dB–70 dB
噪声校正-75 dB-77 dB
IF 频响和相位线性度,包括所有预选和镜频抑制滤波器1
测量频率 (GHz) 采集带宽 幅度平坦度(技术数据) 幅度平坦度

(典型值,RMS)

相位线性度

(典型值, RMS)

0.001 ~ 0.032(LF 频段) ≤ 20 MHz ±0.4 dB 0.3 dB 0.5°
0.01 ~ 6.2 2≤ 300 kHz ±0.1 dB 0.05 dB 0.1°
0.03 ~ 6.2  ≤ 25 MHz ±0.3 dB 0.2 dB 0.5°
选项 B40
0.03 ~ 6.2  ≤ 40 MHz ±0.3 dB 0.2 dB 0.5°
选项 B85/B85HD
0.07 ~ 3.0  ≤ 85 MHz ±0.5 dB 0.3 dB 1.5°
>3.0 ~ 6.2  ≤ 85 MHz ±0.5 dB 0.4 dB 1.5°
选项 B125/B125HD
0.07 ~ 6.2  ≤ 125 MHz ±0.5 dB 0.4 dB 1.5°
选项 B16x/B16xHD
>0.1 ~ 6.2  ≤ 165 MHz ±0.5 dB 0.4 dB 1.5°

1在采集带宽内的幅度平坦度和相位偏置,包括 RF 频响。衰减器设置:10 dB。

2选择高动态范围模式。

频率模板触发
模板形状
用户定义
模板点水平分辨率
<频宽的0.12%
电平范围
参考电平 0 dB 至 -80 dB
电平精度1
参考电平 0 至 –50 dB
±(信道响应 + 1.0 dB)
参考电平 –50 dB 至 –70 dB
±(信道响应 + 2.5 dB)

1适用于高于噪底>30 dB的模板。

频宽范围
100 Hz ~ 25 MHz

100 Hz ~ 40 MHz (选项 B40)

100 Hz ~ 85 MHz (选项 B85HD)

100 Hz ~ 125 MHz (选项 B125, B125HD)

100 Hz ~ 165 MHz (选项 B16x, B16xHD)

触发位置不确定度
频宽 = 25 MHz

±9 μs (RBW = 自动)

频宽 = 40 MHz(选项B40)

±7 μs (RBW = 自动)

频宽 = 165 MHz(选项B16x)

±5 μs (RBW = 自动)

100% 幅度时 100% 触发概率最短信号持续时间
频率模板和 DPX 信号处理 最短信号持续时间,100% 检测概率,频率模板和 DPX 密度触发 (μs) 1
频宽 (MHz) RBW (kHz) FFT 长度(点) 频谱/秒 标配 选项 09
全幅度 -3 dB 全幅度 -3 dB
165 MHz 20000  1024  390,625  15.5  15.4  2.7  2.6
10000  1024  390,625  15.6  15.4  2.8  2.6
1000  1024  390,625  17.8  15.7  5.0  2.9
300  2048  195,313  23.4  16.3  13.1  6.1
100  8192  48,828  44.5  23.4  44.5  23.4
30  32768  12,207  161.9  91.7  161.9  91.7
25  32768  12,207  178.0  93.6  178.0  93.6
125 MHz 10000  1024  390,625  15.6  15.4  2.8  2.6
1000  1024  390,625  17.8  15.7  5.0  2.9
500  1024  390,625  20.2  15.9  7.4  3.1
300  2048  195,313  23.4  16.3  13.1  6.1
100  4096  97,656  44.5  23.4  34.2  13.2
30  16384  24,414  120.9  50.7  120.9  50.7
20  32768  24,414  201.9  96.5  201.9  96.5
85 MHz 10000  1024  390,625  15.6  15.4  2.8  2.6
1000  1024  390,625  17.8  15.7  5.0  2.9
500  1024  390,625  20.2  15.9  7.4  3.1
300  1024  390,625  23.4  16.3  10.6  3.5
100  4096  97,656  44.5  23.4  34.2  13.2
30  16384  24,414  121.0  50.7  121.0  50.7
20  16384  24,414  161.0  55.6  161.0  55.6
40 MHz 5000  1024  390,625  15.8  15.4  3.0  2.6
1000  1024  390,625  17.8  15.7  5.0  2.9
300  1024  390,625  23.3  16.3  10.5  3.5
100  2048  195,313  39.4  18.3  29.1  8.1
30  4096  97,656  90.4  21.8  90.4  21.8
20  8192  48,828  140.7  36.3  140.7  36.3
10  16384  24,414  281.3  72.6  281.3  72.6
25 MHz 3800  1024  390,625  16.0  15.4  3.2  2.6
1000  1024  390,625  17.7  15.7  4.9  2.9
300  1024  390,625  23.4  16.3  10.6  3.5
200  1024  390,625  27.4  16.8  14.6  4.1
频率模板和DPX信号处理(选项300及选项09) 最短信号持续时间,100% 检测概率,频率模板和 DPX 密度触发 (μs) 2
频宽 (MHz) RBW (kHz) FFT 长度(点) 频谱/秒 选项300 + 选项09
标配 选项300 + 选项09 全幅度 -3 dB
165 MHz 20000  1024  390,625  3,125,000  0.434  0.334
10000  1024  390,625  3,125,000  0.557  0.349
1000  1024  390,625  3,125,000  2.7  0.662
300  2048  195,313  195,313  13.1  6.1
100  8192  48,828  48,828  44.5  23.4
30  32768  12,207  12,207  161.9  91.7
25  32768  12,207  12,207  178.0  93.6
125 MHz 10000  1024  390,625  3,125,000  0.551  0.348
1000  1024  390,625  3,125,000  2.7  0.662
500  1024  390,625  3,125,000  5.1  1.2
300  2048  195,313  195,313  13.1  6.1
100  4096  97,656  97,656  44.5  13.2
30  16384  24,414  24,414  120.9  50.7
20  32768  24,414  24,414  201.9  96.5
85 MHz 10000  1024  390,625  3,125,000  0.55  0.348
1000  1024  390,625  3,125,000  2.7  0.662
500  1024  390,625  3,125,000  5.1  1.2
300  1024  390,625  3,125,000  8.3  1.9
100  4096  97,656  97,656  34.2  13.2
30  16384  24,414  24,414  121.0  50.7
20  16384  24,414  24,414  161.0  55.6
40 MHz 5000  1024  390,625  3,125,000  0.79  0.377
1000  1024  390,625  3,125,000  2.7  0.663
300  1024  390,625  3,125,000  8.3  1.9
100  2048  195,313  195,313  29.1  8.1
30  4096  97,656  97,656  90.4  21.8
20  8192  48,828  48,828  140.7  36.3
10  16384  24,414  24,414  281.3  72.6
25 MHz 3800  1024  390,625  3,125,000  0.915  0.392
1000  1024  390,625  3,125,000  2.7  0.664
300  1024  390,625  3,125,000  8.3  1.9
200  1024  390,625  3,125,000  12.3  2.8

1仪器显示的值可能会相差 0.1μs。

2仪器显示的值可能会相差 0.1μs。

DPX 零频宽性能
零频宽幅度、频率、相位性能(标称值)
测量带宽范围
100 Hz 到仪器的最大采集带宽
时域带宽 (TDBW) 范围
采集带宽的至少 1/10 到 1/10,000,最小 1 Hz
时域带宽 (TDBW) 精度
±1%
扫频时间范围

100 ns(最小值)

2000 s (最大值, 测量带宽 >80 MHz)

时间精度
±(0.5% + 参考频率精度)
零频宽触发定时不确定度(电源触发)
触发点上 ±(零频宽扫描时间/400)
DPX 频率显示范围
最大 ±100 MHz
DPX 相位显示范围
最大 ±200 度
DPX 波形/秒
50,000个触发的波形/秒,扫描时间≤20 μs
DPX 频谱图轨迹检测
+Peak, –Peak, Avg (VRMS)
DPX 频谱图轨迹长度
801 - 10401
DPX 频谱图存储深度

轨迹长度 = 801: 60,000 条轨迹

轨迹长度 = 2401: 20,000 条轨迹

轨迹长度 = 4001: 12,000 条轨迹

轨迹长度 = 10401: 4,600 条轨迹

每条线的时间分辨率
用户可以设置,125 µs ~ 6400 s
最大分辨率时间对线分辨率
7.5 秒(801 点/轨迹,125 μs/线)到 4444 天(801 点/轨迹,6400 s/线)
高级触发
DPX 密度触发
密度范围
0 ~ 100% 密度
水平范围

0.25 Hz ~ 25 MHz(标配)

0.25 Hz ~ 40 MHz (选项 B40)

0.25 Hz ~ 85 MHz (选项 B85HD)

0.25 Hz ~ 125 MHz (选项 B125, B125HD)

0.25 Hz ~ 165 MHz (选项 B16x, B16xHD)

100% 触发概率最短信号持续时间
参见 100% 幅度时 100% 触发概率最短信号持续时间表
频率边沿触发
范围
±(½ × (ACQ BW 或 TDBW 如果 TDBW 活动))
最短事件持续时间

6.2 ns(ACQ BW = 165 MHz,无 TDBW,选项B16x/B16xHD)

6.2 ns(ACQ BW = 85 MHz,无 TDBW,选项B85/B85HD/B125/B125HD)

25 ns(ACQ BW = 40 MHz,无 TDBW,选项B40)

25 ns (ACQ BW = 25 MHz, 非TDBW, 标配)

定时不确定度
同功率触发位置定时不确定度
欠幅触发
欠幅定义
正、负
精度(适用于触发电平在噪声本底以上 >30 dB,信号电平的 10% 至 90%)

±0.5 dB(电平 ≥ -50 dB,自参考电平)

±1.5 dB(< -50 dB 至 -70 dB,自参考电平)

时间判定触发
触发类型和触发源
时间判定可以适用于: 电平、频率模板、DPX 密度、欠幅脉冲、频率边沿、Ext. 1、Ext. 2
时间判定范围

T1: 0 – 10 秒

T2: 0 – 10 秒

时间判定定义

短于 T1

长于 T1

长于 T1 且短于 T2

短于 T1 或长于 T2

释抑触发
范围
0 至 10 秒
数字 IQ 输出(选项 55)
连接器类型
MDR (3M) 50 针 × 2
数据输出
实时地对幅度和相位响应进行数据校正
数据格式

I 数据: 16 位 LVDS

Q 数据: 16 位 LVDS

控制输出
时钟: LVDS,Max 50 MHz(200 MHz,选项 B85/B85HD、B125/B125HD、B16xB16xHD)DV(数据有效)MSW(最高有效字) 指标、LVDS
控制输入
IQ 数据输出启用,连接 GND 启用 IQ 数据输出
时钟上升沿到数据跳变时间(保持时间)
8.4 ns (Std, 选项B40), 1.58 ns (选项B85/B85HD, B125/B125HD, B16x/B16xHD), 典型值
数据跳变到时钟上升沿(建立时间)
8.2 ns (标配, 选项B40), 1.54 ns (选项B85/B85HD/B125/B125HD, B16x/B16xHD), 典型值
AM/FM/PM 和直接音频测量(选项 10)
模拟解调
载波频率范围(用于调制和音频测量)
(1/2 × 音频分析带宽)至最大输入频率
最大音频频率跨度
10 MHz
音频滤波器
低通 (kHz)
0.3、3、15、30、80、300 以及用户输入的最高 0.9 × 音频带宽
高通 (Hz)
20、50、300、400 以及用户输入的最高 0.9 × 音频带宽
标准
CCITT, C-Message
反嵌 (μs)
25、50、75、750 及用户输入
文件
用户提供的 .TXT 或 .CSV 格式幅度/频率对文件。最大 1000 对。
FM 调制分析(调制指数 >0.1)
FM 测量
载波功率、载波频率误差、音频频率、偏差(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声
载波功率精度(10 MHz 至 2 GHz,-20 至 0 dBm 输入功率)
±0.85 dB
载波频率精度(偏差:1 至 10 kHz)
±0.5 Hz + (发射机频率 × 参考频率误差)
FM 偏差精度(速率:1 kHz 至 1 MHz)
±((速率 + 偏差)的 1% + 50 Hz)
FM 速率精度(偏差:1 至 100 kHz)
±0.2 Hz
杂散 (FM)(速率:1 至 10 kHz,偏差:5 kHz)
THD
0.10%
失真
0.7%
SINAD
43 dB
AM 调制分析
AM 测量

载波功率、音频频率、调制深度(+峰值、–峰值、峰-峰值/2、RMS)、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声

载波功率精度(10 MHz 至 2 GHz,-20 至 0 dBm 输入功率)
±0.85 dB
AM 深度精度(速率: 1 至 100 kHz,深度: 10% 至 90%)
±0.2% + 0.01 × 测量值
AM 速率精度(速率: 1 kHz 至 1 MHz,深度: 50%)
±0.2 Hz
杂散 (AM)
THD
0.16%
失真
0.13%
SINAD
58 dB
PM 调制分析
PM 测量
载波功率、载波频率误差、音频频率、偏差(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声
载波功率精度(10 MHz 至 2 GHz,-20 至 0 dBm 输入功率)
±0.85 dB
载波频率精度(偏差:0.628 弧度)
±0.02 Hz + (发射机频率 × 参考频率误差)
PM 偏差精度(速率:10 至 20 kHz,偏差:0.628 至 6 弧度)
±100% × (0.005 + (速率 / 1 MHz))
PM 速率精度(速率:1 至 10 kHz,偏差:0.628 弧度)
±0.2 Hz
杂散 (PM)(速率:1 至 10 kHz,偏差:0.628 弧度)
THD
0.1%
失真
1%
SINAD
40 dB
直接音频输入
音频测量
信号功率、音频频率(+峰值、–峰值、峰-峰值/2、RMS)、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声
直接输入频率范围(仅用于音频测量)
1 Hz 至 156 kHz
最大音频频率跨度
156 kHz
音频频率精度
±0.2 Hz
信号功率精度
±1.5 dB
杂散(速率: 1 至 10 kHz,输入电平: 0.316 V)
THD
0.1%
失真
0.1%
SINAD
60 dB
相位噪声和抖动测量(选项 11)
载波频率范围
1 MHz 至最大仪器频率
测量
载波功率、频率误差、RMS 相位噪声、抖动(时间间隔误差)、杂散 FM
杂散相位噪声
参见相位噪声技术规格
相位噪声和抖动集成带宽范围

离载波最低偏置:10 Hz

离载波最高偏置:1 GHz

光迹数
光迹和测量功能

检测:平均或 ±峰值

平滑平均

优化:速度或动态范围

稳定时间相位和频率
稳定频率不确定度
95%置信度 (典型值), 在指明测量频率、带宽和平均次数
指明测量带宽下的频率不确定度
测量频率, 平均次数165 MHz85 MHz10 MHz1 MHz100 kHz
1 GHz
单次测量2 kHz2 kHz100 Hz10 Hz1 Hz
100次平均200 Hz200 Hz10 Hz1 Hz0.1 Hz
1000次平均50 Hz50 Hz2 Hz1 Hz0.05 Hz
10 GHz
单次测量5 kHz5 kHz100 Hz10 Hz5 Hz
100次平均300 Hz300 Hz10 Hz1 Hz0.5 Hz
1000次平均100 Hz100 Hz5 Hz0.5 Hz0.1 Hz
20 GHz
单次测量2 kHz2 kHz100 Hz10 Hz5 Hz
100次平均200 Hz200 Hz10 Hz1 Hz0.5 Hz
1000次平均100 Hz100 Hz5 Hz0.5 Hz0.2 Hz
稳定相位不确定度
95%置信度 (典型值), 在指定测量频率、带宽和平均数上
指定测量逞宽上的频率不确定度
测量频率, 平均次数165 MHz85 MHz10 MHz1 MHz
1 GHz
单次测量1.00°1.00°0.50°0.50°
100次平均0.10°0.10°0.05°0.05°
1000次平均0.05°0.05°0.01°0.01°
10 GHz
单次测量1.50°1.50°1.00°0.50°
100次平均0.20°0.20°0.10°0.05°
1000次平均0.10°0.10°0.05°0.02°
20 GHz
单次测量1.00°1.00°0.50°0.50°
100次平均0.10°0.10°0.05°0.05°
1000次平均0.05°0.05°0.02°0.02°
噪声系数和增益(选项14)
测量 (表格)
噪声系数, 增益, Y因数, 噪声温度, P-Hot, P-Cold
测量 (显示画面)
噪声系数, 增益, Y因数, 噪声温度, 不确定度计算器
单频率测量
在选择单频率模式时,每个显示画面作为使用,对测量中每条选择的轨迹显示单个值读数
测量配置
直接, 上变频器, 下变频器
频率模式
单频率, 扫描 (中心+频宽或开始-停止), 频率表; 1 ~ 999测量点
噪声源
恒定ENR或表格项目;噪声源型号和类型的项目栏
支持的噪声源
NoiseCom NC346系列和其他制造商的类似型号
噪声源控制
+28 V开关输出, 后面板
外部增益/损耗表
为增益或损耗提供3个表格或常数
测量控制设置
源稳定时间, 参考温度, RBW(50 Hz ~ 10 MHz), 平均数量 (1 ~ 100)
仪器输入控制设置
衰减值,前置放大器开/关
轨迹控件
每个画面3条轨迹: 平均轨迹(VRMS),最大保持轨迹, 最小保持轨迹功能
显示标度
自动或手动:在每次测量后自动复位标度t
标记
任何轨迹上最多5个标记;绝对标记和相对标记功能
极限模板测试
可以对噪声系数、增益、Y因数轨迹应用正极限和负极限;在屏幕上显示极限和通过/未通过
不确定度计算器
根据用户输入的ENR、外部预放和频谱分析仪参数值提供噪声系数和增益测量不确定度
噪声系数和增益应用预置
把分析仪设置成测量增益、噪声系数和测量表。把衰减设置成零,把预放设置成开,把采集模式设置成最低噪声最佳采集模式
性能
技术数据 说明
频率范围 10 MHz ~ 仪器的最大频率(标称值)
噪声系数测量范围 0 ~ 30 dB (标称值)
增益测量范围 -10 ~ 30 dB (标称值)
噪声系数和增益测量分辨率 0.01 dB(标称值)
噪声系数测量误差 ±0.1 dB (典型值) 1
增益测量误差 ±0.1 dB (典型值) 1

注: 噪声系数和增益指标适用以下条件:工作温度18 ~ 28C,内置预放,开预热20分钟后,内部对准后立即测量。指定误差只包括频谱分析仪的误差。不包括来自ENR源电平、外部放大器增益、低信噪比和测量系统不匹配的不确定度,所有这些不确定度都可以使用软件中自带的不确定度计算器估算。

1对(噪声源的ENR) > (测得的噪声系数 + 4 dB)

高级测量套件
测量
平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔(秒)、重复间隔 (Hz)、占空比 (%)、占空比(比率)、纹波 (dB)、纹波 (%)、顶降 (dB)、顶降 (%)、过冲 (dB)、过冲 (%)、脉冲到参考脉冲频率差、脉冲到参考脉冲相位差、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应(时间)、时间标记。
最小检测脉宽
150 ns(标配,选项B40), 50 ns (选项B85/B85HD, B125/B125HD, B16x/B16xHD)
脉冲数量1
1 ~ 200,000;推荐使用快速帧模式和快速保存选项离线分析超过 40,000 个连续脉冲

1实际数量取决于时间长度、脉冲带宽和仪器配置。

系统上升时间(典型值)
<40 ns (标配), <25 ns (选项B40), <12 ns (选项B85/B85HD/B125/B125HD), <7 ns (选项B16x/B16xHD)
脉冲测量精度
信号条件:除另行指明外,脉宽>450 ns (150 ns, 选项B85/B85HD, B125/B125HD, B16x/B16xHD),信噪比 ≥30 dB,占空比 0.5 - 0.001,温度 18 °C - 28 °C
脉冲响应

测量范围: 线性调频脉冲内 15-40 dB

测量精度(典型值): ±2 dB 对于幅度为 40 dB 且延迟 1%-40% 的脉冲带宽信号1

1调频带宽 100 MHz,脉冲宽度 10μs,最小信号延迟为脉冲宽度的 1% 或 10/(调频带宽),以二者中较大者为准,脉冲发生期间最小采样点为 2000。

脉冲响应加权
Taylor 窗
脉冲测量性能
脉冲幅度和时间(典型值)
平均脉冲功率1
±0.3 dB + 绝对幅度精度
平均发射功率1
±0.4 dB + 绝对幅度精度
峰值功率1
±0.4 dB + 绝对幅度精度
脉冲宽度
读数的 ±0.25%
占空比
读数的 ±0.2%

1脉冲宽度 >300 ns(100 ns,选项 B85/B16x)信噪比 ≥30 dB

参考非线性调频信号的频率和相位误差
在声称频率和测量带宽下1,典型值,95% 置信度
带宽CFRMS 频率误差脉冲到脉冲频率脉冲到脉冲增量频率脉冲到脉冲相位
25 MHz2 GHz±2.5 kHz±15 kHz±500 Hz±0.2°
10 GHz±2.5 kHz±20 kHz±1.5 kHz±0.5°
20 GHz±3.5 kHz±25 kHz±2 kHz±0.8°
40 MHz2 GHz±3.5 kHz±20 kHz±1 kHz±0.2°
10 GHz±5 kHz±30 kHz±2 kHz±0.5°
20 GHz±7.5 kHz±40 kHz±3 kHz±0.8°
60 MHz2 GHz±8 kHz±50 kHz±1.5 kHz±0.3°
10 GHz±15 kHz±75 kHz±3 kHz±0.5°
20 GHz±20 kHz±100 kHz±4 kHz±0.8°
85 MHz2 GHz±15 kHz±100 kHz±2 kHz±0.3°
10 GHz±20 kHz±125 kHz±3 kHz±0.5°
20 GHz±25 kHz±175 kHz±4 kHz±0.8°
160 MHz2 GHz±20 kHz±100 kHz±4.5 kHz±0.3°
10 GHz±25 kHz±125 kHz±6 kHz±0.5°
20 GHz±40 kHz±175 kHz±8 kHz±0.8°

1脉冲开点功率 ≥ -20 dBm,参考电平处的信号峰值,衰减器 = Auto,tmeas- treference≤ 10 ms,频率估算: 手动。 脉冲到脉冲测量时间位置不包括从 t(rise)或 t(fall)的 50% 测得的扩展时间 = (10 / 测量带宽)的脉冲的开头和结尾。 绝对频率误差在脉冲中心 50% 处确定。

参考线性调频信号的频率和相位误差
在声称频率和测量带宽下1,典型值
带宽CFRMS 频率误差脉冲到脉冲频率脉冲到脉冲相位
25 MHz2 GHz±5 kHz±15 kHz±0.25°
10 GHz±8 kHz±20 kHz±0.5°
20 GHz±10 kHz±25 kHz±0.8°
40 MHz2 GHz±5 kHz±20 kHz±0.25°
10 GHz±8 kHz±30 kHz±0.5°
20 GHz±10 kHz±50 kHz±0.8°
60 MHz2 GHz±25 kHz±125 kHz±0.3°
10 GHz±30 kHz±150 kHz±0.5°
20 GHz±30 kHz±150 kHz±0.8°
85 MHz2 GHz±25 kHz±125 kHz±0.3°
10 GHz±30 kHz±150 kHz±0.5°
20 GHz±30 kHz±175 kHz±0.8°
160 MHz2 GHz±35 kHz±125 kHz±0.3°
10 GHz±40 kHz±150 kHz±0.5°
20 GHz±40 kHz±200 kHz±0.8°

1信号类型: 线性调频,峰峰值线性调频偏差: ≤0.8 测量带宽,脉冲开点功率 ≥ -20 dBm,参考电平处的信号峰值,衰减器 = 0 dB,tmeas- treference≤ 10 ms,频率估算: 手动。 脉冲到脉冲测量时间位置不包括从 t(rise)或 t(fall)的 50% 测得的扩展时间 = (10 / 测量带宽)的脉冲的开头和结尾。 绝对频率误差在脉冲中心 50% 处确定。

数字调制分析(选项 21)
调制格式
π/2DBPSK、BPSK、SBPSK、QPSK、DQPSK、π/4DQPSK、D8PS、D16PSK、8PSK、OQPSK、SOQPSK、CPM、16/32-APSK、16/32/64/128/256QAM、MSK、GMSK、2-FSK、4-FSK、8-FSK、16-FSK、C4FM
分析周期
最多 81,000 个符号
滤波器类型
测量滤波器
平方根升余弦、根升余弦、高斯、矩形、IS-95、IS-95 EQ、C4FM-P25、半正弦、无、用户定义
参考滤波器
根升余弦、高斯、矩形、IS-95、SBPSK-MIL、SOQPSK-MIL、SOQPSK-ARTM、无、用户定义
Alpha/B*T 范围
0.001 至 1,步长 0.001
测量

星座图、误差矢量幅度 (EVM) 与时间关系、调制误差率 (MER)、幅度误差与时间关系、相位误差与时间关系、信号质量、符号表、Rho

仅 FSK:频率偏差、符号定时误差

符号速率范围
1 kS/s 至 165 MS/s(调制后的信号必须完全包含在仪器的采集带宽范围内)
QPSK 剩余 EVM1
100 kHz 符号速率
<0.35%
1 MHz 符号速率
<0.35%
10 MHz 符号速率
<0.4%
30 MHz 符号速率
<0.75%
60 MHz 符号速率
<1.0%
120 MHz 符号速率
<1.5%

1CF = 2 GHz,测量滤波器 = 升余弦根, 参考滤波器 = 升余弦, 分析长度 = 200 个符号。

偏置 QPSK 剩余 EVM1
100 kHz 符号速率,200 kHz 测量带宽
<0.5%
1 MHz 符号速率,2 MHz 测量带宽
<0.5%
10 MHz 符号速率,20 MHz 测量带宽
<1.1%

1CF = 2 GHz,测量滤波器 = 升余弦根,参考滤波器 = 升余弦,分析长度 = 200 个符号。

256 QAM 剩余 EVM1
10 MHz 符号速率
<0.4%
30 MHz 符号速率
<0.6%
60 MHz 符号速率
<0.6%
120 MHz 符号速率
<1.0%

1CF = 2 GHz,测量滤波器 = 升余弦根, 参考滤波器 = 升余弦, 分析长度 = 400 个符号,平均 20 次。

S-OQPSK (MIL) 剩余 EVM1
4 kHz 符号速率,64 kHz 测量带宽,CF = 250 MHz
<0.3%
20 kHz 符号速率,320 kHz 测量带宽,CF = 2 GHz
<0.5%
100 kHz 符号速率,1.6 MHz 测量带宽,CF = 2 GHz
<0.5%
1 MHz 符号速率,16 MHz 测量带宽,CF = 2 GHz
<0.5%

1参考滤波器: MIL STD 测量滤波器: 无。

S-OQPSK (ARTM) 剩余 EVM 1
4 kHz 符号速率,64 kHz 测量带宽,CF = 250 MHz
<0.3%
20 kHz 符号速率,320 kHz 测量带宽,CF = 2 GHz
<0.4%
100 kHz 符号速率,1.6 MHz 测量带宽,CF = 2 GHz
<0.4%
1 MHz 符号速率,16 MHz 测量带宽,CF = 2 GHz
<0.4%

1参考滤波器: MIL STD 测量滤波器: 无。

S-BPSK (MIL) 剩余 EVM1
4 kHz 符号速率,64 kHz 测量带宽,CF = 250 MHz
<0.25%
20 kHz 符号速率,320 kHz 测量带宽,CF = 2 GHz
<0.5%
100 kHz 符号速率,1.6 MHz 测量带宽,CF = 2 GHz
<0.5%
1 MHz 符号速率,1.6 MHz 测量带宽,CF = 2 GHz
<0.5%

1参考滤波器: MIL STD。

CPM (MIL) 剩余 EVM1
4 kHz 符号速率,64 kHz 测量带宽,CF = 250 MHz
<0.3%
20 kHz 符号速率,320 kHz 测量带宽,CF = 2 GHz
<0.4%
100 kHz 符号速率,1.6 MHz 测量带宽,CF = 2 GHz
<0.4%
1 MHz 符号速率,16 MHz 测量带宽,CF = 2 GHz
<0.4%

1参考滤波器: MIL STD。

2/4/8/16 FSK 剩余 RMS FSK 误差1
2FSK, 10 kHz 符号速率, 10 kHz 频率偏差, CF = 2 GHz
<0.3%
4/8/16FSK,10 kHz 符号速率,10 kHz 频率偏差,CF = 2 GHz
<0.4%

1参考滤波器: 无,测量滤波器: 无。

自适配均衡器
类型
线性、判定导向、前馈 (FIR) 均衡器,系数自适配及可调收敛速度
支持的调制类型
BPSK、QPSK、OQPSK、π/2DBPSK、π/4DQPSK、8PSK、8DPSK、16DPSK、16/32/64/128/256QAM
所有调制类型的参考滤波器,除 OQPSK 以外
根升余弦、矩形、无
OQPSK 参考滤波器
根升余弦、半正弦
滤波器长度
3 至 2001 抽头
抽头/符号:根升余弦、半正弦
1, 2, 4, 8
抽头/符号:矩形滤波器、无滤波器
均衡器控制
关闭、训练、保持、复位
灵活 OFDM(选项 22)
可调出标准
WiMAX 802.16-2004、WLAN 802.11 a/g/j
参数设置
保护间隔、副载波间距、信道带宽
高级参数设置

载波检测: 802.11、802.16-2004 - 自动检测;手动选择 BPSK;QPSK、16QAM、64QAM

通道估计: 电报报头、电报报头 + 数据

导频跟踪: 相位、幅度、定时

频率校正: 开、关

摘要测量

符号时钟误差、频率误差、平均功率、峰值-平均、CPE

EVM(RMS 和峰值),对于所有载波、导频载波、数据载波

OFDM 参数: 载波数、保护间隔 (%)、副载波间距 (Hz)、FFT 长度

功率(平均、峰值-平均)

显示画面

EVM对符号, EVM对载波

副载波功率对符号,对副载波

幅度误差对符号,对副载波

相位误差对符号,对副载波

通道频响

剩余 EVM

-49 dB (WiMAX 802.16-2004, 5 MHz BW)

-49 dB (WLAN 802.11g, 20 MHz BW)

信号输入功率为最好 EVM 优化

WLAN IEEE802.11a/b/g/j/p(选项23)
调制格式
DBPSK (DSSS-1M), DQPSK (DSSS-2M), CCK 5.5M, CCK 11M , OFDM (BPSK, QPSK, 16QAM, 64QAM)
测量和显示

突发指数,突发功率,峰值与平均突发功率比,IQ 原点偏置,频率误差,公共导频误差,符号时钟误差

导频/数据 RMS 和峰值 EVM,按符号和副载波定位峰值EVM

包头格式信息

每个包头段的平均功率和 RMS EVM

WLAN 功率随时间变化,WLAN 符号表,WLAN 星座图

频谱辐射模板,杂散

误差矢量幅度 (EVM) 对符号(或时间),对副载波(或频率)

幅度误差对符号(或时间),对副载波(或频率)

相位误差对符号(或时间),对副载波(或频率)

WLAN 通道频响对符号(或时间),对副载波(或频率)

WLAN 频谱平坦度对符号(或时间),对副载波(或频率)

残余EVM - 802.11b (CCK-11 Mbps)
RMS-EVM,1000个码片, EQ On

信号输入功率为最佳EVM优化

2.4 GHz:
1%(–40 dB) 典型值, 0.9% (–40.9 dB) 典型值-中间值
杂散 EVM – 802.11a/g/j(OFDM、20 MHz、64-QAM)
RMS-EVM在20个突发、每个突发16个符号上平均

信号输出功率为最佳EVM优化

2.4 GHz
–49 dB 典型值, –50 dB 典型值-mean
5.8 GHz
–49 dB 典型值, –50 dB 典型值-中间值
WLAN IEEE802.11n(选项24)
调制格式
OFDM(BPSK,QPSK,16 或 64QAM)
测量和显示

突发指数,突发功率,峰值与平均突发功率比,IQ 原点偏置,频率误差,公共导频误差,符号时钟误差

导频/数据 RMS 和峰值 EVM,按符号和副载波定位峰值EVM

包头格式信息

每个包头段的平均功率和 RMS EVM

WLAN 功率随时间变化,WLAN 符号表,WLAN 星座图

频谱辐射模板,杂散

误差矢量幅度 (EVM) 对符号(或时间),对副载波(或频率)

幅度误差对符号(或时间),对副载波(或频率)

相位误差对符号(或时间),对副载波(或频率)

WLAN 通道频响对符号(或时间),对副载波(或频率)

WLAN 频谱平坦度对符号(或时间),对副载波(或频率)

残余EVM - 802.11n (40 MHz, 64-QAM)
RMS-EVM在20个突发、每个突发16个符号上平均

信号输出功率为最佳EVM优化

5.8 GHz
–48 dB 典型值, –48.5 dB 典型值-中间值
WLAN IEEE802.11ac(选项25)
调制格式
OFDM (BPSK, QPSK, 16QAM, 64QAM, 256QAM)
测量和显示

突发指数,突发功率,峰值与平均突发功率比,IQ 原点偏置,频率误差,公共导频误差,符号时钟误差

导频/数据 RMS 和峰值 EVM,按符号和副载波定位峰值EVM

包头格式信息

每个包头段的平均功率和 RMS EVM

WLAN 功率随时间变化,WLAN 符号表,WLAN 星座图

频谱辐射模板,杂散

误差矢量幅度 (EVM) 对符号(或时间),对副载波(或频率)

幅度误差对符号(或时间),对副载波(或频率)

相位误差对符号(或时间),对副载波(或频率)

WLAN 通道频响对符号(或时间),对副载波(或频率)

WLAN 频谱平坦度对符号(或时间),对副载波(或频率)

残余 EVM - 802.11ac
RMS-EVM在20个突发、每个突发16个符号上平均

信号输入功率为最佳EVM优化

5.8 GHz (80 MHz, 256-QAM)
–48 dB 典型值, –48.5 dB 典型值-中间值
5.8 GHz (160 MHz, 256-QAM)
–45 dB 典型值, –45.5 dB 典型值-中间值
APCO P25 (选项26)
调制格式
第1期(C4FM), 第2期(HCPM, HDQPSK)
测量和显示
RF输出功率, 工作频率精度, 调制辐射频谱,

不想要的杂散辐射, 邻道功率比, 频率偏差,

调制保真度, 频率误差, 眼图, 符号表, 符号速率精度,

发射机功率和编码器启动时间,发射机吞吐延迟, 频率

偏差对时间, 功率对时间, 瞬态频率特点, HCPM发射机逻辑

通道峰值邻道功率比, HCPM发射机逻辑通道时隙外功率,

HCPM发射机逻辑通道功率包络, HCPM发射机逻辑通道时间对准

残余调制保真度
第1期(C4FM)
≤1.0% 典型值
第2期(HCPM)
≤0.5% 典型值
第2期(HDQPSK)
≤0.4% 典型值
邻道功率比 1
距6 kHz中心和带宽25 kHz偏置

第1期(C4FM):-74 dBc 典型值

第2期(HCPM):-74 dBc 典型值

第2期(HDQPSK):-75 dBc 典型值

距6 kHz中心和带宽62.5 kHz偏置
-75 dBc 典型值

1测量使用的测试信号幅度在需要时进行调整以达到最佳性能。使用平均、10个波形测得。

蓝牙(选项27)
基本速率, 蓝牙低能耗, 增强数据速率 – 修订版4.2
测量和显示

峰值功率,平均功率,邻道功率或带内辐射模板,

-20 dB带宽,频率误差,调制特点,包括ΔF1avg (11110000),

ΔF2avg (10101010) ,ΔF2 > 115 kHz,ΔF2/ΔF1比,频率偏差相对于时间关系及分组和字节

电平测量信息,载波频率f0,频率偏置(前置码和净荷),最大值

频率偏置, 频率漂移 f1-f0, 最大漂移速率fn-f0和fn-fn-5, 中心频率

偏置表和频率漂移表,带色码的符号表,分组包头解码信息,

眼图,星座图

输出功率(平均功率和峰值功率)
电平不确定度
参阅仪器幅度和平坦度指标
测量范围
> -70 dBm
调制特点(ΔF1avg, ΔF2avg, ΔF2avg/ ΔF1avg, ΔF2max ≥115 kHz)
偏差范围
±280 kHz
偏差不确定度(在0 dBm时)
< 2 kHz + 仪器频率不确定度
测量分辨率
10 Hz
测量范围
标称通道频率±100 kHz
初始载波频率容限 (ICFT)
测量不确定度(在0 dBm时)
< 1 kHz + 仪器频率不确定度
测量分辨率
10 Hz
测量范围
标称通道频率±100 kHz
载波频率漂移
支持的测量

最大频率偏置,漂移 f1- f0, 最大漂移 fn-f0, 最大漂移 fn-fn-5(50 μs)

测量不确定度
< 1 kHz + 仪器频率不确定度
测量分辨率
10 Hz
测量范围
标称通道频率±100 kHz
带内辐射和ACP
电平不确定度
参阅仪器幅度和平坦度指标
LTE 下连 RF 测量(选项 28)
支持的标准
3GPP TS 36.141第12.5版
支持的帧格式
FDD和TDD
支持的测量和显示
邻道泄漏比(ACLR), 频谱辐射模板(SEM), 信道功率, 占用带宽, 显示TDD信号发射机关机功率的功率随时间变化, PSS的LTE星座图, SSS带小区号, 群号, 段号和频率误差。
ACLR,支持E-UTRA频段(标称值, 带噪声校正功能)
第一条邻道

73 dB

第二条邻道

74 dB

RF field strength and mapping
RF 场强
信号强度指示灯
位于显示画面右侧
测量带宽
高达 165 MHz、取决于频宽和 RBW 设置
音调类型
可变频率
绘制地图
直接支持的地图类型
Pitney Bowes MapInfo (*.mif), 位图(*.bmp), Open Street Maps (.osm)
保存的测量结果

测量数据文件(导出的结果)

测量使用的地图文件

Google Earth KMZ 文件

可以调用的结果文件(轨迹和设置文件)

兼容 MapInfo 的 MIF/MID 文件

模拟调制分析精度(典型)
AM
±2%(中心频率 0 dBm 输入,载波频率 1 GHz,10 至 60% 调制深度)
FM

跨度的 ±1%

(中心频率 0 dBm 输入)

(载波频率 1 GHz,400 Hz/1 kHz 输入/调制频率)

PM

±3°

(中心频率 0 dBm 输入)

(载波频率 1 GHz,1 kHz/5 kHz 输入/调制频率)

输入和输出
前面板
显示器
触摸面板,10.4 英寸 (264 mm)
RF 输入连接器
N 型母头,50 Ω
触发输出
BNC,High: >2.0 V,Low: <0.4 V,输出电流 1 mA (LVTTL)
触发输入
BNC,50 Ω/5 kΩ 阻抗(标称值),±5 V max 输入,–2.5 V 到 +2.5 V 触发电平
USB 端口
(2) USB 2.0
音频
扬声器
后面板
10 MHz 参考输出
50 Ω, BNC, >0 dBm
外部参考输入
50 Ω,10 MHz,BNC
TRIG 2/Gate IN
BNC,高:1.6 - 5.0 V,低:0 - 0.5 V
GPIB 接口
IEEE 488.2
LAN 以太网接口
RJ45,10/100/1000BASE-T
USB 端口
(2) USB 2.0
VGA 输出
兼容 VGA,15 DSUB
音频输出
3.5 mm 耳机插孔
噪声源驱动
BNC,+28 V,140 mA(标称值)
启动时间:100 μs,关闭时间:500 μs
数字 IQ 输出
2 个连接器,LVDS(选项65)
模拟零频宽输出
1个连接器, BNC (选项66)
整体工作特点
温度范围
工作状态
+5℃ 至 +40℃
储存状态
–20℃ 至 +60℃
暖机时间
20 分钟
海拔高度
工作状态
最高 3000 m(约 10,000 ft)
非工作状态
最高 12,190 m(40,000 ft)
相对湿度
工作湿度和非工作湿度
+40 ℃,95% 相对湿度,符合 EN 60068-2-30 要求。 1

1温度为 +40 ℃且相对湿度高于 45% 时,幅频响应最高可相差 ±3 dB。

振动
工作振动(在使用选项 56 可移动固态硬盘时除外)
0.22GRMS 配置 = 0.00010 g2 /Hz at 5-350 Hz,-3 dB/Octave 斜率,350-500 Hz,0.00007 g2 /Hz, 500 Hz, 3个轴, 每个轴 10 分钟
非工作振动
2.28GRMS: 配置 = 0.0175 g2 /Hz,5-100 Hz,-3 dB/Octave 斜率,100-200 Hz;0.00875 g2 /Hz,200-350 Hz,-3 dB/Octave 斜率,350-500 Hz,0.006132 g2 /Hz,500 Hz,3 个轴, 每个轴 10 分钟
冲击
工作冲击
15 G,半正弦,11 ms 持续时间,每个方向每个轴冲击三次(共冲击 18 次)
非工作振动
30 G,半正弦,11 ms 持续时间,每个方向每个轴冲击三次(共冲击 18 次)
数据存储
USB端口, 可移动SSD硬盘, 内置硬盘(选项59)
校准间隔
一年
GPIB
兼容 SCPI,满足 IEEE488.2 标准
电源
电源要求

90 VAC至 264 VAC,50 Hz 至 60 Hz

90 VAC至 132 VAC,400 Hz

能耗
最大 400 W
EMC 和安全一致性
安全

UL 61010-1:2004

CSA C22.2 No.61010-1-04

电磁兼容能力,满足

EU council EMC Directive 2004/108/EC

EN61326,CISPR 11,Class A

ACMA(澳大利亚/新西兰)

FCC 47CFR,Part 15,Subpart B,Class A(美国)

外观尺寸 (带支脚)
高度
282 mm
宽度
473 mm
厚度
531 mm
重量 (含所有选项)
24.6 kg(54 lb)
Last Modified:
Go to top
