PSPL5372产品技术资料

阻抗匹配捡拾三通装置

起价

US $708

更多信息:

在线阅读:

PSPL5372阻抗匹配捡拾三通装置是一种超宽带电阻性装置,为输入信号提供了5倍(14dB)的捡拾信号。传统14dB捡拾三通装置在输入上拥有42欧姆的DC电阻,与此不同,PSPL5372在DC ~ 26GHz频率中提供了完美的50欧姆直传阻抗匹配。PSPL5372提供了杰出的插入损耗和群时延平坦度。端口1或端口2都可以作为输入使用。

主要性能指标
  • 完美的直传线阻抗匹配
  • 使信号反射达到最小
  • DC - 26GHz
  • 5x (14dB)捡拾

典型性能

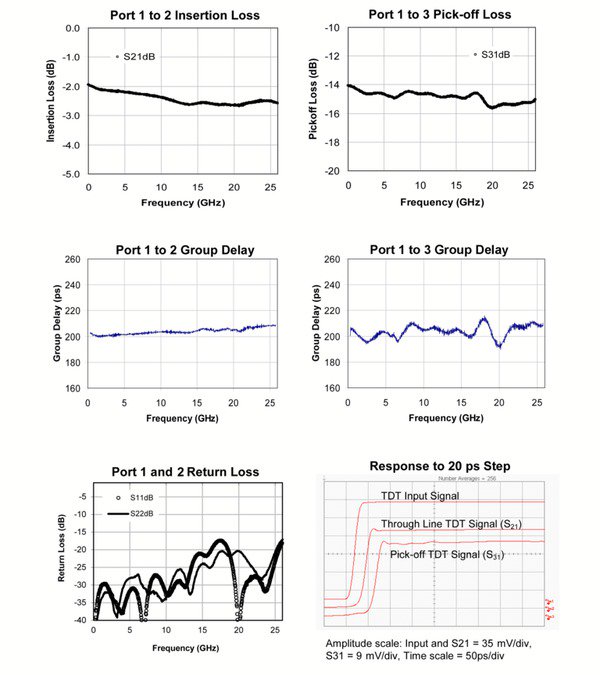

PSPL5372-Datasheet

技术规格

参数 1最小值 典型值 最大值 注释
捡拾插入损耗(S31) -13.6dB -14.7dB -16.4dB 40MHz – 20GHz指定值
直传线插入损耗(S21) -1.7dB -2.0dB -3.1dB 40MHz – 20GHz指定值
14GHz回波损耗(S11/S22)  -25dB  另外参见S11/S22图
20GHz回波损耗(S11/S22) -15dB   另外参见S11/S22图
上升时间(10% - 90%)  12ps  端口1到2, 参见示图
上升时间(10% - 90%)  15ps  端口1到3, 参见示图
直传群时延变化  ±5ps  端口1到2, DC ~ 26GHZ
捡拾群时延变化  ±10ps  端口1到3, DC ~ 26GHZ
输入/输出阻抗 @ DC
(端口1或端口2)
 50Ω
温度范围(°C) -55°C  90°C 工作高度
输入功率, (端口1或端口2, 平均值)   2W
连接器 SMA插座(孔式)
保修 一年

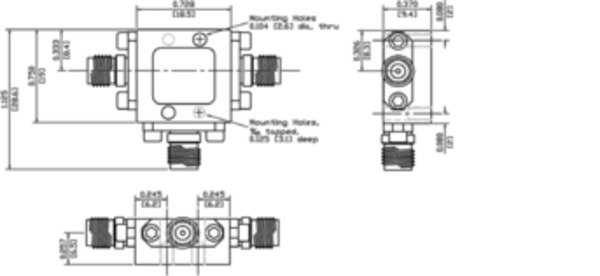

机械尺寸

PSPL5372-Datasheet

1除提供最大/最小保障极限外,列出的所有参数都是典型值。DC指标只在用于50Ω源和端子时有效。

订货信息

型号
PSPL5372
捡拾三通装置, 2端口阻抗匹配
