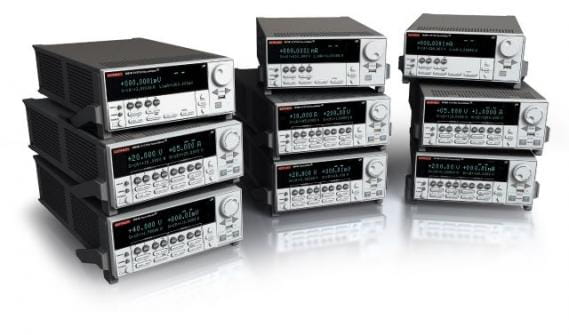

2600B 系列 SMU

Keithley 2600B 系列系统 SMU 仪器是业界标准电流-电压源和测量解决方案,适用于高度自动化生产测试应用。 双通道和单通道型号都紧密集成一个精密电源、真正电流源、数字万用表和具有脉冲生成功能的电子负载。 另外,TSP® 技术可运行完整测试程序,适用于自动化系统应用,TSP-链路®技术允许菊花式链接最多 64 条通道,适用于大容量并行测试。

基本价格
US $8,170 - US $20,600
购买/报价 有问题?现在就聊
通道数

2 或 1

最小 V/I 脉冲源

<100 µs
0.1% 稳定

V/I 范围

0.1 fA 至 10 A,
100 nV 至 200 V

最大速度

20k 个读数/秒到缓冲



SMU 2600B 系列 SourceMeter
ACS Laptop Setup

完整的生产测试,无需牺牲空间

满足您的所有生产测试需求,在同一空间内有两条完全隔离的宽动态源和测量通道。 每条 40 W 通道提供 6½ 位精确分辨率源,在小于 100 µs 脉冲宽度和设定值的 0.1% 范围内,测量 10 A 到 0.1 fA 和 200 V 到 100 nV。

特点

  • 在同一空间内可有 2 条通道
  • 最宽的电压和电流动态范围
  • 高度准确的 100 µs 脉冲可扩展直流生产测试能力

嵌入式脚本提供无与伦比的生产吞吐量

满足您的所有生产测试需求,在同一空间内有两条完全隔离的宽动态源和测量通道。 每条 40 W 通道提供 6½ 位精确分辨率源,在小于 100 µs 脉冲宽度和设定值的 0.1% 范围内,测量 10 A 到 0.1 fA 和 200 V 到 100 nV。

特点

  • 消除与 PC 之间耗时的总线通信
  • 高级数据处理和流量控制
  • 通用型探头/处理程序控制
Embedded-Scripting

系统性能,无主机

TSP-Link® 技术支持扩展多达 64 条通道,支持高速、SMU-per-pin 并行测试(而不使用主机)。 <500 ns 时所有通道同时独立受控。

特点

  • 支持 <500 ns 通道间同步
  • 可达 32 条或 64 条独立 SMU 通道
  • 随着测试要求变化轻松重新配置

适合生产的最佳低电流性能

2635B 和 2636B SMU 在最低 100 pA 范围内提供 0.1 fA、10-16 分辨率,减少超低电平样本检定烦恼,确保生产成功。

特点

  • 在最低电流范围内稳定时间快 7 倍
  • 具有市面上的最佳低电流分辨率
  • 直接三芯同轴连接简化了设置
2600B_Settling
four key SMU tests

学习更多, 获得更多。

源测量单元教程学习中心将关于 Keithley SMU 和其他产品的大量信息都放在一个方便的位置。 我们提供指向与我们所服务的应用和行业相关的各种内容的链接。

型号 通道 最大电流源/量程 最大电压源/量程 测量分辨率(电流/电压) 电源 报价
2601B 1 10A 40V 100fA / 100nV 200 W US $8,170
配置和报价
2611B 1 10A 200V 100fA / 100nV 200 W US $8,320
配置和报价
2604B 2 10A 40V 100fA / 100nV 200 W US $10,900
配置和报价
2614B 2 10A 200V 100fA / 100nV 200 W US $11,800
配置和报价
2612B 2 10A 200V 100fA / 100nV 200 W US $12,400
配置和报价
2602B 2 10A 40V 100fA / 100nV 200 W US $12,400
配置和报价
2635B 1 10A 200V 0.1fA / 100nV 200 W US $13,900
配置和报价
2634B 2 10A 200V 1fA / 100nV 200 W US $18,200
配置和报价
2636B 2 10A 200V 0.1fA / 100nV 200 W US $20,600
配置和报价

2601B、2602B、2604B 系统 Sourcemeter SMU 仪器

2601B、2602B 和 2604B 系统 Sourcemeter SMU 仪器为 40W DC / 200W 脉冲 SMU,支持 10A 脉冲,3A 至 100fA 和 40V 至 100nV DC。它们将精密电源、实际电流源、6½ 位数字万用表、任意波形发生器、脉冲发生器和电子负载的功能结合在一起 – 全部整合至一台紧密集成的仪器中。2601B 是单通道型号,其中 2602B 和 2604B 是双通道型号。

特点

  • 0.015% 基本测量精度,具有 6½ 位分辨率
  • 2604B 标价不含 TSP-Link、数字 I/O 和接触检查
  • 后面板 Phoenix 连接器实现快速信号连接
  • 与 KickStart 软件结合使用
2611B SMU

2611B、2612B、2614B 系统 Sourcemeter SMU 仪器

2611B、2612B 和 2634B 系统 Sourcemeter SMU 仪器为 30W DC / 200W 脉冲 SMU,支持 10A 脉冲,1.5A 至 100fA 和 200V 至 100nV DC。所有 2600B SMU 均配备吉时利 TSP 脚本处理和 TSP-Link 扩展技术。2611B 是单通道型号,其中 2612B 和 2614B 是双通道型号。

特点

  • 0.015% 基本测量精度,具有 6½ 位分辨率
  • 2614B 标价不含 TSP-Link、数字 I/O 和接触检查
  • 后面板 Phoenix 连接器实现快速信号连接
  • USB 2.0,L XI-C,GPIB,RS-232
2611B SMU

2634B、2635B、2636B 系统 Sourcemeter SMU 仪器

2634B、2635B 和 2636B 系统 Sourcemeter SMU 仪器为 30W DC / 200W Pulse SMU,支持 10 A 脉冲,1.5A 至低至 0.1 fA 和 200 V 至 100 nV DC,是测试非常敏感的低电流半导体设备等的完美之选。2635B 是单通道型号,其中 2634B 和 2636B 是双通道型号。

特点

  • 0.015% 基本测量精度,具有 6½ 位分辨率
  • 2634B 标价不含 TSP-Link、数字 I/O 和接触检查,1fA 测量分辨率
  • 后面板三轴连接器,用于非常低的电流测量
  • 每秒输入高达 20,000 个读数到内存中
2611B SMU

2600B-PM-1 200V 保护模块

带 1 A 电流钳的 2600B-PM-1 200 V 型保护模块是个独立模块,可保护 2635B 和 2636B 型免受瞬态过电流情况的损害。适用于存在设备故障或存在可能与 1000 V 电源或 SMU 仪器的高压输出有关的其他潜在故障的应用。

特点

  • 适用于 2635B 型和 2636B 型
  • 最大直流电流为 100 mA
  • 电流钳可防止高达 1 A 的 < 100 μs 瞬态电流峰值
2600B-PM-1
型号 通道 最大电流源/量程 最大电压源/量程 测量分辨率(电流/电压) 电源 报价
2601B 1 10A 40V 100fA / 100nV 200 W US $8,170
配置和报价
2611B 1 10A 200V 100fA / 100nV 200 W US $8,320
配置和报价
2604B 2 10A 40V 100fA / 100nV 200 W US $10,900
配置和报价
2614B 2 10A 200V 100fA / 100nV 200 W US $11,800
配置和报价
2612B 2 10A 200V 100fA / 100nV 200 W US $12,400
配置和报价
2602B 2 10A 40V 100fA / 100nV 200 W US $12,400
配置和报价
2635B 1 10A 200V 0.1fA / 100nV 200 W US $13,900
配置和报价
2634B 2 10A 200V 1fA / 100nV 200 W US $18,200
配置和报价
2636B 2 10A 200V 0.1fA / 100nV 200 W US $20,600
配置和报价
3D Sensing and Image Characterization

3D 传感与成像检定

在汽车行业的自动驾驶、游戏和消费品的增强现实以及工业应用的人机界面和机器人技术等诸多应用中,对三维空间中距离和速度测量的需求日益增长。部署 SMU 用于测试广泛用于在 3D 应用中获取深度信息的垂直空腔表面发射激光 (VCSEL)。

特点

  • 可编程电流源可达 10 A 和 100 µs
  • 电压和电流测量分辨率为 100 nV 和 0.1 fA
  • 内置 TSP 处理功能可减少 PC 仪器总线通信

LED 简化的 I/V 检定

2600B 系列 SMU 是业界领先的仪器,用于 LED 直流检定和生产测试。 其可配置为源电流或电压与 0.02% 精度的电压和电流测量结合,满足各种测试需求。此外,其测试脚本处理器 (TSP®) 技术还提供吞吐量优势。

特点

  • 可编程电流源可达 10 A 和 100 µs
  • 电压和电流测量分辨率为 100 nV 和 0.1 fA
  • 内置 TSP 处理功能可减少 PC 仪器总线通信
Simplified I/V Characterization of LEDs
IDDQ Testing and Standby Current Testing

IDDQ 测试与待机电流测试

吉时利的 2634B/35B/36B 模块采用业界优秀的低电流灵敏度,旨在满足生产环境的吞吐量要求。其是 CMOS 集成电路和电子产品制造商测量静态(待机)电流(又称为漏电或 IDDQ)的理想之选,可检查长时间使用可能导致故障的短路氧化栅极和其他缺陷。

特点

  • 0.1 fA 分辨率
  • 稳定时间比竞争产品快 7 倍

高度同步的多引脚并行测试设备测试

Keithley 2600B 系列系统 SourceMeter® SMU 仪器将堆架式仪器的可扩展性和灵活性与基于主机系统的集成和高吞吐量相结合,使用 TSP 和 TSP-链路技术减少制造活动和测试成本。

特点

  • 内置 TSP 处理功能可减少 PC 仪器总线通信
  • TSP-链路多达 32 台仪器可在 500 ns 内与其他 Keithley TSP 仪器同步
Highly synchronized multi-pin, parallel test device testing
Power Management Device Testing

功率管理设备测试

DC-DC 转换器是一种广泛使用的电子元件,可在调节输出电压的同时将 DC 电源从一种电压电平转换为另一种电压电平。输出为电路提供恒定电压,无论输入电压或负载电流的变化如何。双通道 2600B SMU 和示波器用于测试功率管理设备。

特点

  • 双通道 SMU 用于测试输入/输出功率
  • 交流测试包括测量启动时间、纹波、频谱分析和瞬态响应。

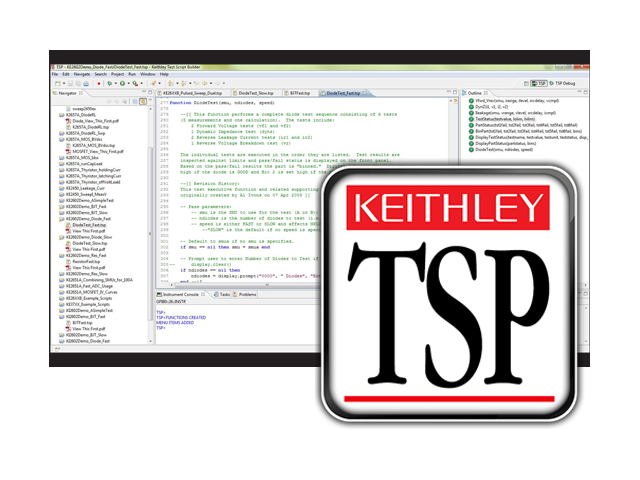

Keithley Test Script Builder

免费脚本开发环境可最大限度地提高仪器性能

Test Script Builder (TSB) 是一款软件工具,可用于简化 Keithley 的 Test Script Processor (TSP®) 所支持仪器测试脚本的构建过程。

下载 TSB 软件

特点

  • 收发仪器的命令和响应
  • 创建、管理和运行用户脚本
  • 调试脚本
  • 导入工厂脚本进行查看或编辑并转换为用户脚本

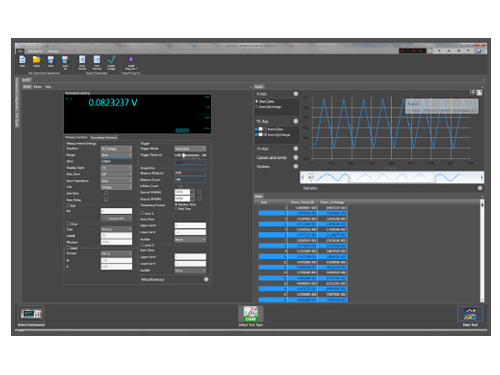

Keithley KickStart 仪器控制软件。无需编程。

使用 KickStart 轻松进行测量。 无需编程即可快速轻松地检定您的设备和材料。 以图形和表格格式显示实时结果。 导出数据表或图表,实现快速报告或在 Excel 中进行其他分析。

特点

  • 快速创建单个或扫描脉冲测试
  • 生成电压和电流源的线性、日志、列表和双重扫描,同时提供测量
  • I-V 检定应用可支持多达 4 台源测量单元 (SMU) 仪器
  • GPIB、USB、以太网可以连接到Windows 操作系统
Keithley KickStart Instrument Control Software

Automated Control from Lab to Fab

Keithley's Automated Characterization Suite (ACS) offers complete control of your equipment. Whether you need to control a few instruments on your bench, or automate an entire test rack for production, ACS offers a flexible, interactive environment for device characterization, parametric test, reliability test, and simple functional test.

  • Perform simple 1-off tests or build complex project trees
  • Code with Python inside ACS for unlimited flexibility and control
  • Manual or automated wafer prober control
  • Data management and statistical analysis capabilities

Start Automating

Keithley IVy – 移动设备上的无线 I-V 检定

Keithley IVy 能够最快速最简便地执行电流-电压检定、为被测设备 (DUT) 排除故障以及共享测量结果,无需编程,同时更深入地了解您的 DUT!

特点

  • 与 Keithley 2600B 系列 SourceMeter SMU 仪器兼容
  • 在 I-V 模式下实现两端设备的可视化
  • 在时间模式下查看设备的行为
  • 通过电子邮件、Dropbox 或 Google Drive 即时共享数据
Keithley IVy - Wireless I-V characterization on a mobile device
附件 237-ALG-2
产品技术资料 描述
低噪三芯同轴电缆
附件 237-TRX-BAR
产品技术资料 描述
3 接线片插孔三芯同轴
附件 2600-ALG-2
产品技术资料 描述
低噪三芯同轴电缆,带鳄鱼夹
附件 2600-BAN
产品技术资料 描述
香蕉插头接口电缆
附件 2600B-PM-1
产品技术资料 描述
1A / 200V 保护模块技术规格
附件 2600B-PM-2
产品技术资料 描述
1.5A /200V 保护模块,带接线端子连接器
附件 2600-KIT
产品技术资料 描述
2600 系列螺丝端子连接器套件
附件 2600-TRIAX
产品技术资料 描述
2600 系列三芯同轴适配器
附件 4299-1
产品技术资料 描述
重载机架安装套件 2600 系列单单元
附件 4299-2
产品技术资料 描述
适用于两台仪器的重型机架安装套件
附件 4804
产品技术资料 描述
视图 产品技术资料 插头 BNC 至插孔三芯同轴适配器
附件 7078-TRX-1
产品技术资料 描述
3 槽三芯同轴,1 FT
附件 7078-TRX-10
产品技术资料 描述
3 槽三芯同轴,10FT
附件 7078-TRX-12
产品技术资料 描述
3 接线片三芯同轴,12FT
附件 7078-TRX-20
产品技术资料 描述
3 槽三芯同轴,20FT
附件 7078-TRX-3
产品技术资料 描述
3 槽三芯同轴,3FT
附件 7078-TRX-5
产品技术资料 描述
3 插槽三轴电缆
附件 7078-TRX-BNC
产品技术资料 描述
3 槽三芯同轴插头至 BNC 适配器
附件 7078-TRX-GND
产品技术资料 描述
3 槽三芯同轴插头至 BNC 适配器(防护已去除)
附件 7078-TRX-TBC
产品技术资料 描述
3 接线片三芯同轴隔板连接器
附件 8101-PIV
产品技术资料 描述
PIV 演示夹具
附件 8606
产品技术资料 描述
模块化探头套件
附件 KPCI-488LPA
产品技术资料 描述
低矮型 IEEE-488 接口板
附件 KUSB-488B
产品技术资料 描述
IEEE-488.2 USB-GPIB 接口适配器
