新软件将稳定性、阻抗、噪声和抖动分析整合到单一工作流中，适用于 4 系列 B、5 系列 B 和 6 系列 B 混合信号示波器
俄勒冈州比弗顿－泰克今日推出了适用于 4 系列 B、5 系列 B 和 6 系列 B 混合信号示波器的配电网络 (PDN) 分析软件。通过将电源完整性和信号完整性验证整合到单个工作流程中，该解决方案可帮助硬件设计人员评估电源轨稳定性、识别噪声源并了解电源传输如何影响信号性能。
现代电子架构的规模化——特别是 AI 服务器、高性能计算和先进汽车电子——从根本上改变了对配电网络的要求。这些现代配电网络提供 1,000 A 或更高且快速变化的电流和更严格的电压容限，必须响应快速瞬态步进负载，同时不能在关键高速数据链路上导致误码。
在过去，验证团队使用独立的矢量网络分析仪通过频域测量来诊断这些配电网络的稳定性。虽然这些工作流程对小信号测量有效，但它们无法捕获活跃高电流负载条件下的真实性能。它们还要求工程师访问电压调节器反馈回路，而这在现代设计中通常是无法实现的。
步进负载测量可以更好地反映当今配电网络运行的动态条件，并且不需要访问电压调节器反馈。以 Picotest 开创的电源完整性分析稳定性评估 (SEPIA) 方法为基础，泰克率先将 SEPIA 直接嵌入示波器中，使工程师能够在不中断控制环路和不修改板卡的情况下，利用真实的负载瞬态条件评估电源和电压调节器的行为。
“电源完整性和信号完整性之间的界限已成为硬件验证的主要瓶颈，”Daryl Ellis，Signal Acquisition and Analysis Portfolio 副总裁兼总经理说。“通过将时域稳定性分析引入示波器，工程师可以在实际操作条件下评估配电网络行为，并更好地了解电源完整性如何影响信号性能。”
将电源完整性分析原生集成到示波器中
PDN Analysis Software 将关键验证方法整合到示波器界面中，利用仪器的多通道架构支持配电网验证。

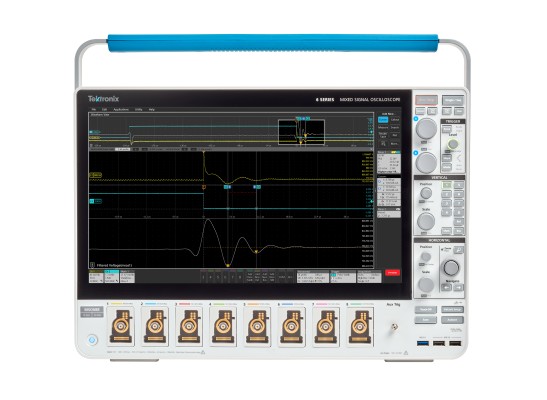

- 大信号瞬态稳定性分析：SEPIA 直接从典型的高速阶跃负载响应中提取相位裕量、阻尼特性和等效电路模型，过程仅需 500 微秒，且无需中断控制回路或修改电路板。
- 原生 2 端口分流直通阻抗：支持使用内部函数发生器，对 10 Hz 至 50 MHz 范围内的多通道 2 端口阻抗进行自动分析。

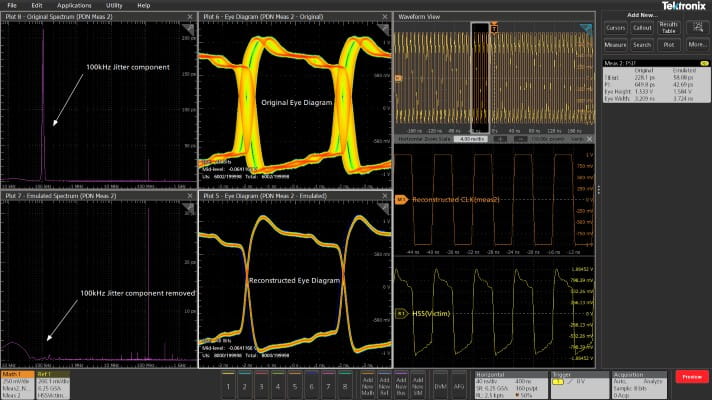

- 电源感应抖动关联：将高速串行波形中的周期性时序变化直接与电源轨噪声进行交叉关联，从而使设计人员能够评估电源轨噪声如何导致信号劣化。
- 噪声频谱和自动抑制测量：通常具有 85 dB 的自动电源抑制比 (PSRR) 指标，用于量化调节器噪声衰减，并结合多通道频谱分析来隔离电源轨噪声源。
统一的电源完整性分析方法
工程师依靠示波器来实现系统级可视化和调试。PDN 分析软件通过将先进的电源完整性测量引入示波器环境来扩展这些功能。当与泰克低噪声示波器和电源轨探头结合使用时，该软件可帮助团队在熟悉的工作流程中评估稳定性、识别噪声源并更好地了解电源传输如何影响信号性能，从而创建统一的电源完整性解决方案。
可用性
PDN 分析软件现已在全球范围内上市，可作为所有泰克 4 系列 B、5 系列 B 和 6 系列 B 混合信号示波器的仪器选件或应用捆绑升级套件。有关更多信息，请访问 tek.com。
