6 系列紧凑型数字化仪

6 系列紧凑型数字化仪

在需要高速数字化仪的应用中,打开通道时不应牺牲性能。6 系列紧凑型数字化仪树立了新标准,不需交错采样率、带宽或记录长度。您可以从中获取最快最准确的性能 – 全都在2U 机架空间内。

  • 4 条通道均为 25 GS/s
  • 4 条通道频率 DC 至 8 GHz
  • 12 位模数转换器
  • 4 条通道上多达 2.5 亿个样本
  • 所有通道上高达 2 GHz RF DDC 带宽
  • 数字化仪安装在 2U 机架上
  • 极佳的低噪表现力和最佳的有效位数 (ENOB)
带宽

DC 至 8 GHz

采样率

25 GS/S

垂直分辨率

12 位 ADC

机架高度

2U 机架安装就绪

6 系列紧凑型数字化仪

大物理学 – 机器诊断

Particle Physics and nuclear physics use Tektronix IQ data

物理学不断地引领世界在物质和能量方面取得令人兴奋的新科学发现。在监测目标测试点时,这些实验对数字化仪和示波器的精度、性能和尺寸提出了更高要求。6 系列紧凑型数字化仪采用获奖的示波器用户界面,具备行业领先的性能和小巧的外形,拥有泰克级别的可靠性,超越了上述要求。测试设备无疑更好。

  • 高能(粒子)物理
  • 核物理
  • 原子、分子和光物理
  • 凝聚态物理

光子多普勒测速仪 (PDV)

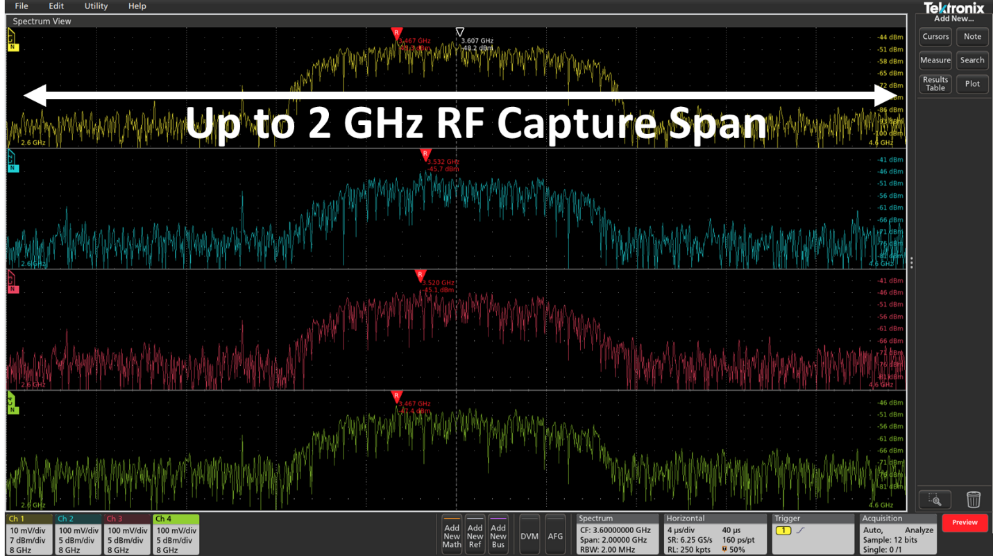

具有 DDC 和 IQ 数据卸载功能的内置 Spectrum View(频谱视图)输入

Real Time DDC from Tektronix TEK049 for offloading from LPD64

不管您是频谱分析仪专家还是临时用户,您都可以让内置Spectrum View(频谱视图)功能即开始工作。泰克 TEK049 ASIC 拥有双信号通路专利,其 ADC 和 DDC 可对时域和频域进行独立控制。

特点

  • 带宽高达 2 GHz,内置数字下变频器 (DDC)
  • 单独的时域和频域控件
  • 频率与时间、相位与时间分析以及幅度与时间

Spectrum View(频谱视图)介绍视频

多通道频谱分析视频

阅读新的 Spectrum View(频谱视图)应用笔记



高带宽制造,例如 5G 和 UWB

6 Series Low Profile Digitizer, can sync multi-channel digitizer up to 8GHz

更高的数据吞吐量正在推动5G mmWave、超宽带、WiGig和汽车雷达等多种技术的发展。6 系列紧凑型数字化仪是用于多通道系统的理想的中频数字化仪,并将 4 条高性能 25 GS/s 通道融入到一个 2U 机架中。通过使用 DDC,可减少高达 30% 的数据量,这意味着您可以更快地获取数据以进行后处理。

特点

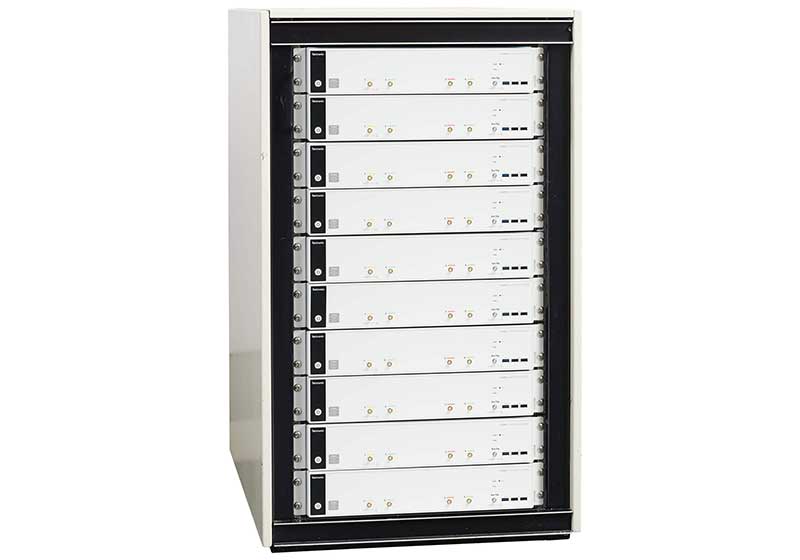

  • 2 个机架高(3.5 英寸)且带机架固定架
  • 轻松远程控制 – 浏览器访问和控制
  • 以太网和 USB 3.0 端口用于快速数据传输
  • 编程支持:IVI-C、IVI-COM、MATLAB、LabView、Python、VISA、Sockets 等

C / C ++ / Python / MATLAB / LabView 编程示例

程序员手册 PDF



轻松应对从设计到制造测试的转换

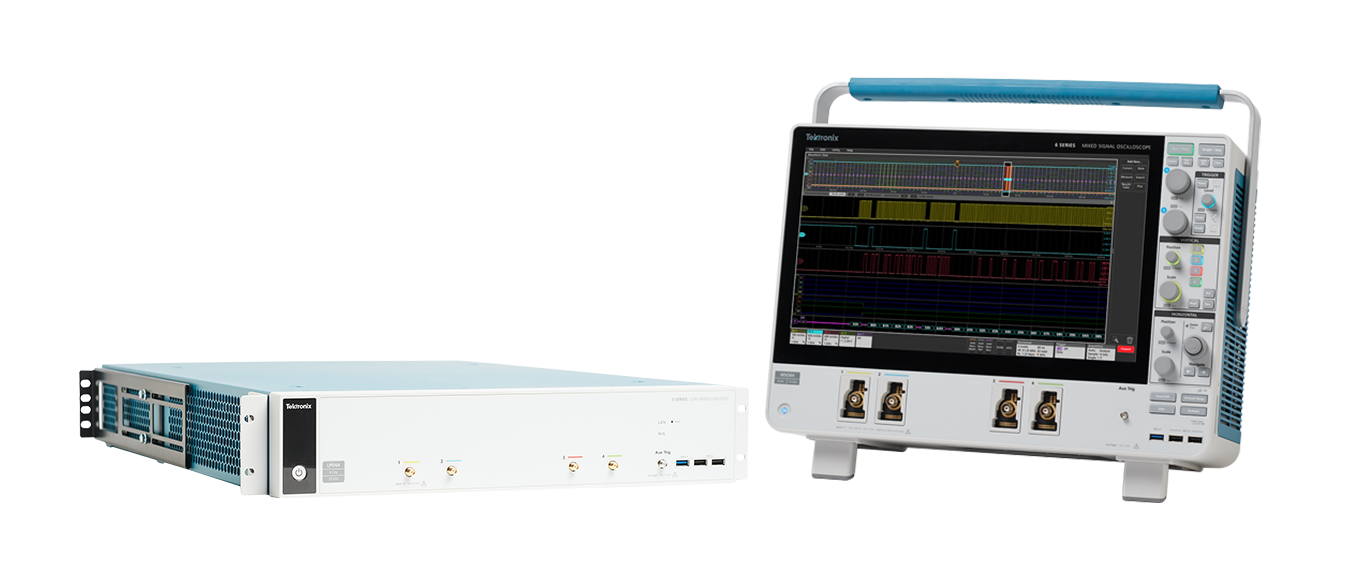

6 Series family picture - side by side

在设计中使用定制的软件和测试例程来减少测试工作。使用6 系列紧凑型数字化仪及其 15.6 英寸的高清显示器结合手势-滑动-缩放触摸屏进行设计验证。在制造中使用紧凑型数字化仪,运行相同的用户界面和类似的硬件。

6 系列 MSO

查看驱动 6 系列产品的 ASIC




型号

型号 带宽 采样率 垂直分辨率 Rack Height 在线购买 价格
LPD64

DC to 8 GHz

25 GS/s

12-bits ADC

2U rack mount ready -
-
配置与报价
* 价格:价格如有变更,恕不另行通知。
型号 LPD64
带宽采样率垂直分辨率

DC to 8 GHz

25 GS/s

12-bits ADC

Rack Height
2U rack mount ready
* 价格:价格如有变更,恕不另行通知。
型号 带宽 采样率 垂直分辨率 Rack Height 在线购买 价格
LPD64

DC to 8 GHz

25 GS/s

12-bits ADC

2U rack mount ready -
-
配置与报价
* 价格:价格如有变更,恕不另行通知。
型号 LPD64
带宽采样率垂直分辨率

DC to 8 GHz

25 GS/s

12-bits ADC

Rack Height
2U rack mount ready
* 价格:价格如有变更,恕不另行通知。
  泰克
6 系列紧凑型数字化仪
泰克
5 系列紧凑型 MSO
LeCroy
WaveRunner 8000-R 小型
Keysight
M9710A
National Instruments
PXIe-518x
Guzik
ADP 系列
带宽(所有通道) 1 GHz - 8 GHz 1 GHz 1 GHz - 4 GHz 2.5 GHz(典型值) 2.5 GHz (5186)
1.5 GHz (5185)
6.5 GHz (ADP7104)
4 GHz (ADP7084)
模拟通道 4 8 4 2 2 4
模拟采样率(所有通道) 25 GS/s 6.25GS/s 1GHz 时 10GS/s
>1GHz 时 20GS/s
5GS/s 6.25GS/s 16 GS/s (ADP7104)
10GS/s (ADP7084)
射频输入- DDC 带宽(跨度) 2 GHz 500 MHz - - - 2.5GHz
ADC 分辨率 12 位 12 位 8 位 10 位 10 位 10 位
ENOB 1 GHz 时为 8.2 位
2.5 GHz 时为 7.6 位
4 GHz 时为 7.25 位
6 GHz 时为 6.8 位
8 GHz 时为 6.5 位
1 GHz 时为 7.6 位 - 924 MHz 时为 7.2 位 1 GHz 时为 6.3 位
2.5 GHz 时为 6.0 位
5 GHz 时为 5.5 位
1 GHz 时为 7.9 位
2.5 GHz 时为 7.5 位
4 GHz 时为 6.9 位
6 GHz 时为 6.7 位
8 GHz 时为 6.5 位

标准记录长度(所有通道) 125 M 点 125 M 点 64 Mpts或 16 Mpts @1GHz 100MS/通道 4 Kpts -
可选记录长度(所有通道) 250 Mpts - - 1.6 GS/通道 100 Kpts -
可编程接口 Python、Visa、IVI、Sockets、LXI、MATLAB、LabView Python、Visa、IVI、Sockets、MATLAB、LabView Python、Visa、IVI、Sockets、LXI、MATLAB、LabVIEW Visa、IVI、C / C ++ / C#、MATLAB、LabView LabView PI、IVI、LabView
通过 IP 地址轻松进行远程控制 是,从浏览器 是,从浏览器 WaveStudio
可现场升级带宽
高度(机架) 2U 2U 2U 2U - 需要 AXI 机箱 3U - 需要 PXI 机箱 2U - 需要 AXI 机箱
操作系统 封闭嵌入式 Linux 封闭嵌入式 Linux Windows Windows 和 Linux Windows Windows 和 Linux
示波器和数字化仪匹配的性能 6 系列 MSO 5 系列 MSO WaveRunner 8000 - - -
6 系列紧凑型数字化仪模数转换器
LPD64 产品技术资料
部件号: 48C-61595-0
数据表
CSharp Extract Trigger Timestamp from .wfm File_使用CSharp分析wfm波形_读取触发时间
编码采样
TEKVISA Connectivity Software - V4.2.0
TekVISA is the Tektronix implementation of VISA (Virtual Instrument Software Architecture), an industry-standard communication protocol.When installed on a PC, TekVISA provides communication with instruments that are connected to the PC via various…
部件号: 066093812
Driver
6 Series Low Profile Digitizer
LPD64 Datasheet The 6 Series Low Profile Digitizer LPD64 offers the lowest input noise and up to 8 GHz analog bandwidth and provides the best signal fidelity for analyzing
and debugging signals in a compact 2U rack space.
部件号: 48W-61595-2
数据表
4, 5, 6 Series MSO (MSO44, MSO46, MSO54, MSO56, MSO58, MSO58LP, MSO64, LPD64) Programmer Manual
This document describes the remote access programming commands for the MSO44, MSO46, MSO54, MSO56, MSO58, MSO58LP, MSO64, and LPD64 instruments. Supports firmware version 1.22.x.
部件号: 077130509
Programmer
6 Series MSO (non-Windows) Firmware - V1.22.4
Download this firmware to install the latest updates for 6 Series MSO and 6 Series Low Profile Digitizer. This firmware only applies to instruments that do not have option 6-WIN (Windows 10) installed.
部件号: 066198504
Firmware
4, 5 and 6 Series MSO, 5 and 6 Series Low Profile Digitizers IVI-COM Driver - V1.6.0
TekSeriesScope IVI-COM Driver for 4, 5 and 6 Series Mixed Signal Oscilloscopes; 5 and 6 Series Low Profile Digitizers IVI Scope class-compliant driver. It complies with Scope Class specifications (IVI-4.1) as defined by the IVI foundation. An IVI class-…
部件号: 066192807
Driver
Spectrum View: A New Approach to Frequency Domain Analysis on Oscilloscopes
Spectrum View is a new way of performing spectrum analysis on an oscilloscope. This application note shows and explains how Spectrum View operates and how it differs from traditional oscilloscope FFT functions.
部件号: 48W-61563-1
Application Note 13 Sep 2019
4, 5, 6 Series MSO (MSO44, MSO46, MSO54, MSO56, MSO58, MSO58LP, MSO64, LPD64) Programmer Manual
This document describes the remote access programming commands for the MSO44, MSO46, MSO54, MSO56, MSO58, MSO58LP, MSO64, and LPD64 instruments. Supports firmware version 1.20.x.
部件号: 077130508
Programmer
6 Series Low Profile Digitizer (LPD64) With Factory Option 6-SEC Enhanced Security Instrument Declassification and Security…This document helps customers with data security concerns to clear or sanitize a Tektronix 6 Series Low Profile Digitizer (LPD64) instrument with factory installed option 6-SEC.
部件号: 077157000
Declassification
4/5/6 Series MSO MSO44, MSO46, MSO54, MSO56, MSO58, MSO58LP, MSO64, LPD64 Printable Application Help
This is a printable version of the 4/5/6 Series MSO (MSO44. MSO46, MSO54, MSO56, MSO58, MSO58LP, MSO64, LPD64) on-instrument help system. Supports firmware version 1.20.x.
部件号: 077130308
Primary User
5 Series Low Profile Oscilloscope, 6 Series Low Profile Digitizer MSO58LP, LPD64 Bench Conversion Kit
This kit is a collection of parts that, once installed, configures the MSO58LP or LPD64 from a rack mount instrument to a stackable benchtop instrument.
部件号: 075110201
Field Install Instructions
6 Series Low Profile Digitizer LPD64 Installation and Safety
This manual describes installing and setting up the 6 Series Low Profile Digitizer (LPD64), and introduces basic oscilloscope operations.
部件号: 071365900
User
How do I set up a network drive on my 5 Series MSO or 6 Series MSO?
Introduction Network drives were introduced in firmware version 1.8.7 for 5 Series, 5 Series Low Profile, and 6 Series MSOs.  This feature allows you to specify a directory on another computer for the scope to use as storage.  To access this storage, or…
常见问题ID : 773296 17 Jul 2019
How do I activate the free DVM for my scope?
After you have registered your oscilloscope on Tek.com, you should have received an email with instructions.  The email is sent to the address you used to login to tek.com.  If you haven't received the email after registration: Check your spam folder…
常见问题ID : 468046 17 Jul 2019
5/6 Series MSO (MSO54, MSO56, MSO58, MSO58LP, MSO64) Programmer Manual
This document describes the remote access programming commands for the MSO54, MSO56, MSO58, MSO58LP and MSO64 instruments. Supports firmware version 1.14.
部件号: 077130506
Programmer
Tek049 ASIC Powers Next-Generation Oscilloscopes
The Tek049 ASIC is the powerhouse behind Tek’s new 5 Series MSO, and it will power next-generation oscilloscopes. This paper examines some of the technology and innovations in this new mixed-signal ASIC.
部件号: 55W-61320-0
Whitepaper 15 Jul 2019
If you're doing mixed frequency/time domain work, Spectrum View makes it easy. Learn how to set up 5 and 6 Series MSOs to display synchronized time and frequency domain views on multiple channels,…
How independent time and frequency controls beat traditional FFTs.
0h 6m 19s
