TBS2000B 示波器

新款 TBS2000B 适合执行示波器的重要工作:查看和测量信号。利用其更大的 9 英寸显示屏可以查看更多信号,该显示屏具有 15 个水平格,可提供更长的每屏幕时间以及 5M 记录长度,从而捕获长时间窗口。利用易操作的光标和强大的 32 种自动测量功能测量更多信号。利用 Wi-Fi 连接和 100-BaseT 以太网端口共享更多信号。这款实惠的示波器可提供您需要的性能。
查看所有示波器 »

New Series!
基本价格
US $1,370 - US $3,030
购买/报价 有问题?现在就聊
带宽

高达 200 MHz

模拟通道

24

记录长度

5M

保修

5



See more signals with the large display on the TBS2000B oscilloscope


通过大图像查看更多。

如果能查看更多信号,您就会更快发现异常。TBS2000B 数字存储示波器有令人印象深刻的 9 英寸 WVGA 显示屏和 15 个水平分度(同类产品中),不仅可帮助您查看大图像,还可提供更清晰的图像。500 万点记录长度可让您捕获具有更高时序分辨率的长时间窗口。另外,更新后的前面板波形导航控件使您可以轻松地平移并快速浏览长记录。

准确、方便且自动地测量。

TBS2000B 数字示波器具有易于使用的功能。全新的前端设计采用更高的采样率 2GS/s,可降低噪声并提高有效位,从而提高测量精度。通过 32 种自动测量,您可以轻松、更准确地测量最常用的参数。借助全新的波形光标读数分析信号 — 就像教科书一样。

New Series!
Search and mark parameters easily with the TBS2000B oscilloscope Measure common parameters with 32 automated measures on the TBS2000B oscilloscope

新功能和选项让这款优秀的示波器表现更佳

新功能

  • 5M 点记录长度,200 MHz 带宽和 2GS/s 采样率,可捕获并显示多得多的信号,从而确保更快地调试和验证设计。
  • 采用全新降噪前端设计,可降低随机噪声,提高信号完整性,以及提高测量精度。
  • TekVPI™ 探头接口支持具有自动缩放和单位设置功能的各种有源探头、差分探头和电流探头。
  • 具有搜索和标记功能的波形光标读数可轻松识别所采集波形中发生的事件。
  • 为便于教授基本概念,教师可以禁用自动设置,光标和自动测量。
  • 带宽可现场升级。
USB Wi-FI support on the TBS2000B oscilloscope

轻松分享更多内容。

TBS2000B 是第一款通过 USB Wi-Fi 加密狗提供 Wi-Fi 支持的示波器。它还具有 2 个 USB 主控端口和 1 个 100-BaseT 以太网端口,使—与您的实验室合作伙伴或在全球范围内共享测量和协作变得很容易。另外,其包含的软件可让您轻松连接到您的 PC,以抓取屏幕图像和分析数据。

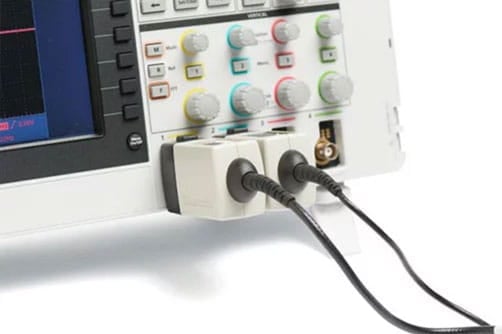

更多探头, 更多应用。

TekVPI™ 探头接口确立了标准,确保探测时易于使用。除支持标准 BNC 探头外,它还可以使用最新一代有源电压和电流探头。TekVPI 可实现 TBS2000B 与最新电流和差分电压探头之间的通信,简化测量设置,扩展应用范围。

特点

  • 自动将刻度系数传到示波器。
  • 示波器显示器上会显示探头指导信息(如开口错误、偏置设置和消磁要求)。
  • 无需外部电源即可为探头供电。
The TekVPI probe interface enables communication between the TBS2000B oscilloscope and the latest current and differential probes
The TBS2000B oscilloscope is an affordable and powerful education oscilloscope for university labs

一款功能强大的学习工具。

TBS2000B 的功能使学习工程基础知识变得更容易,让学生可以亲手实践。

特点

  • HelpEverywhere在您浏览关键菜单时提供即时提示,包括测量信息、应用程序提示以及文字和图形形式的一般指导。
  • TekSmart Lab™ 网络软件可帮助讲师从一台 PC 设置和监测多台仪器。
  • 课件生态环境可让讲师将信息加载到 TBS2000B,以便在实验室中帮助学生。
  • 可以禁用自动设置、光标和自动测量,为便于教授基本概念

意外发生。 确保您受到保护。

我们拥有业内独具优势的意外损坏保护的计划。 是的,其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。 使用我们的“全面呵护计划”降低意外维修或更换成本。 观看视频或单击下方了解详情。

了解详情

型号 模拟带宽 采样率 记录长度 模拟通道 报价
TBS2072B 70 MHz up to 2 GS/s 5 Mpoints 2 US $1,370
配置和报价
TBS2102B 100 MHz up to 2 GS/s 5 Mpoints 2 US $1,730
配置和报价
TBS2074B 70 MHz up to 2 GS/s 5 Mpoints 4 US $2,120
配置和报价
TBS2202B 200 MHz up to 2 GS/s 5 Mpoints 2 US $2,450
配置和报价
TBS2104B 100 MHz up to 2 GS/s 5 Mpoints 4 US $2,510
配置和报价
TBS2204B 200 MHz up to 2 GS/s 5 Mpoints 4 US $3,030
配置和报价
价格:价格如有变更,恕不另行通知。
型号 模拟带宽 采样率 记录长度 模拟通道 报价
TBS2072B 70 MHz up to 2 GS/s 5 Mpoints 2 US $1,370
配置和报价
TBS2102B 100 MHz up to 2 GS/s 5 Mpoints 2 US $1,730
配置和报价
TBS2074B 70 MHz up to 2 GS/s 5 Mpoints 4 US $2,120
配置和报价
TBS2202B 200 MHz up to 2 GS/s 5 Mpoints 2 US $2,450
配置和报价
TBS2104B 100 MHz up to 2 GS/s 5 Mpoints 4 US $2,510
配置和报价
TBS2204B 200 MHz up to 2 GS/s 5 Mpoints 4 US $3,030
配置和报价
价格:价格如有变更,恕不另行通知。
  泰克
TBS2000B
Keysight
X2000
显示器 9 英寸 (800x480) 8.5 英寸
水平网格 15 10
波形显示与菜单关闭 100% 波形显示,带菜单关闭 80% 波形显示,无菜单关闭
记录长度 5M 点 100K 点(标配)
1M 点(标配)
连接能力 Wi-Fi 加密狗支持、USB、LAN USB,可选 LAN,GPIB,不支持 WiFi
通道数 2 或 4 2 或 4
带宽 可达 200Mhz 可达 200Mhz
采样率 高达 2 GS/s 高达 2 GS/s
自动测量 32 24
灵活的探头支持 适合有源探头、差分探头和电流探头的 TekVPI 接口支持探头通信,无需外部电源 标准 BNC 接口,无探头电源和通信
测量 光标测量,带波形上读数 光标测量读数位于屏幕的一边
教育解决方案 TekSmartLab、课件、HelpEverywhere、示波器简介 BenchVue
频率计数器 1 通道频率计数器 1 通道频率计数器
保修 5 年 5 年



嵌入式设计

TBS2000B 示波器为嵌入式设计工程师提供 9 英寸大屏幕,15 个水平网格,可显示的水平信号增加 50%。

  • 使用前面板波形导航控件可轻松平移并快速浏览长记录
  • 通过 32 种自动测量,您可以测量最常用的参数
  • 内置 FFT,支持快速频域分析

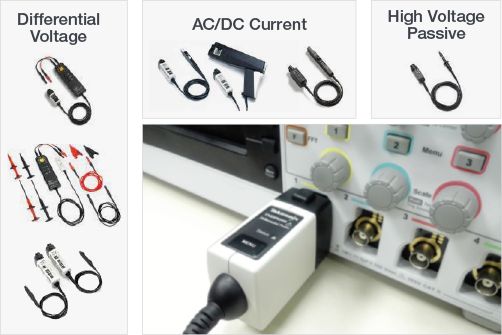

功率测量

TBS2000B 提供灵活的探测解决方案,您无需单独的电源就可以测量更大范围内的信号。

  • 利用易于使用的 TekVPI® 探头接口,支持各种电压和电流探头
    • 无源探头
    • 电流探头
    • 差分探头
    • 高压探头
  • 探头自动将刻度系数传到示波器
  • 有源探头由示波器供电。无需外部电源
Oscilloscope probes compatible with the TBS2000B oscilloscope with TekVPI protocol
Students learning engineering concepts with the TBS2000B education oscilloscope

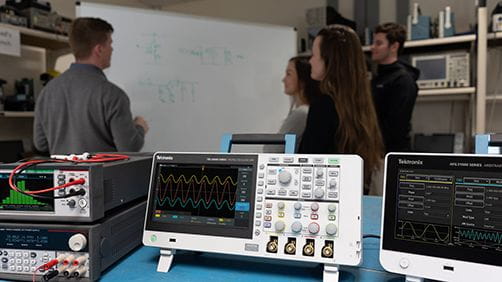

教育

TBS2000B 示波器提供全新功能,确保教师能够将更多的时间用于教授工程概念上,而将更少的时间用于实验室设置和管理上。

  • 内置课件实验室查看器
  • TekSmartLab 教学助手应用软件
  • 能够独立地禁用自动设置、光标和测量
  • 标准五年保修
  • Kensington 锁
