6482

技术指标适用的条件

本文介绍了6482型双通道皮安表/电压源的技术指标和补充说明。这些技术指标是测试6482型双通道皮安表/ 电压源依据的标准。在出厂时，6482型双通道皮安表/电压源符合这些技术指标。补充说明和典型值不在质保范 围内，适用于23°C，仅用作有效信息。

精确技术指标适用于普通模式和高电容模式。

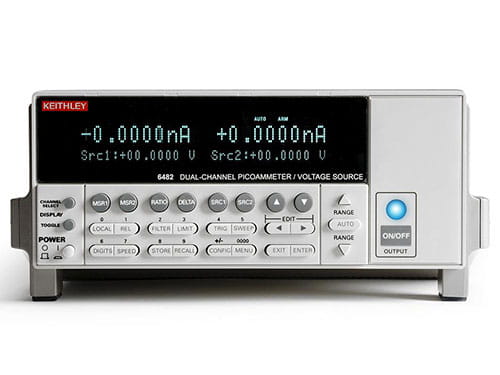

6482型仪表提供两个独立的皮安表/电压源通道，适合多种测量应用。在6482型仪表的背板上包括每个通道 的模拟输出插孔。
这些源和测量精度在下列条件下适用于6482型终端。
1. 23°C ±5°C，相对湿度<70%
2. 经过1小时的预热
3. 普通速度（1 NPLC）
4. 启用A/D自动调零
5. 归零局部操作
6. 校准周期=1年

测量技术指标1

量程	最高分辨率	精度 1, 2 23° ±5°C ±(% rdg +补偿)	温度系数 0–18°C & 28–50°C ±(%rdg + 补偿)/°C	直流输入 阻抗 3 （最大值）
2.000000 nA	1 fA	1.00% + 2 pA	0.01 + 200 fA	20kΩ
20.00000 nA	10 fA	0.40% + 2 pA	0.01 + 200 fA	20kΩ
200.0000 nA	100 fA	0.30% + 200 pA	0.02 + 20 pA	200 Ω
2.000000 µA	1 pA	0.20% + 200 pA	0.02 + 20 pA	200 Ω
20.00000 µA	10 pA	0.10% + 20 nA	0.01 + 2 nA	2.0 Ω
200.0000 µA	100 pA	0.10% + 20 nA	0.01 + 2 nA	2.0 Ω
2.000000 mA	1 nA	0.10% + 2 µA	0.02 + 200 nA	0.2 Ω
20.00000 mA	10 nA20.00000 mA	0.10% + 2 µA	0.02 + 200 nA	0.2 Ω

电压偏移技术指标

量程	分辨率	精度 23°C ±5°C	最大电流	负载调整率4	温度系数
±10 V	<400 µV	±(设置的0.15% + 5 mV)	20 mA	< 0.30%, 0 - 20 mA	150 ppm/°C
±30 V	<4 mV	±(设置的0.3% + 50 mV)	20 mA	< 0.30%, 0 - 20 mA	300 ppm/°C

模拟输出技术指标

输出电压量程(输出是反相的) 2: 对于正满量程输入，电压输出量程为–10V；对于负满量程输入，电压输出 量程为+10V。
输出阻抗: 1kΩ（典型值）

量程	精度 23° ±5°C ±(% rdg +补偿)	温度系数 0–18°C & 28–50°C ±(%rdg + 补偿)/°C	典型上升时间 (10% to 90%)
2.000000 nA	6.0% + 90 mV	0.30% + 7 mV	6.1 ms
20.00000 nA	3.0% + 9 mV	0.11% + 700 µV	6.1 ms
200.0000 nA	6.0% + 90 mV	0.30% + 4 mV	395 µs
2.000000 µA	3.0% + 9 mV	0.11% + 400 µV	395 µs
20.00000 µA	6.0% + 90 mV	0.30% + 4 mV	135 µs
200.0000 µA	2.5% + 9 mV	0.11% + 400 µV	135 µs
2.000000 mA	6.0% + 90 mV	0.30% + 4 mV	21 µs
20.00000 mA	2.5% + 9 mV	0.11% + 400 µV	21 µs

典型本底噪声测量的技术指标

		典型本底噪声 RMS (1 STDEV), 100个样本
量程	0.01 NPLC	0.1 NPLC	1.0 NPLC	10 NPLC
2.000000 nA	2.5 pA	1.5 pA	45 fA	15 fA
20.00000 nA	2.5 pA	1.5 pA	45 fA	15 fA
200.0000 nA	200 pA	120 pA	2 pA	500 fA
2.000000 µA	200 pA	120 pA	2 pA	500 fA
20.00000 µA	20 nA	12 nA	200 pA	50 pA
200.0000 µA	20 nA	12 nA	200 pA	50 pA
2.000000 mA	2 µA	1.5 µA	25 nA	5 nA
20.00000 mA	2 µA	1.5 µA	25 nA	5 nA

典型速度与噪声抑制

	读数/秒
分辨率	GPIB(SCPI)	GPIB(488.1)	NPLC	NMRR
4位半	700	900	0.01	—
5位半	60	475	0.1	—
6位半	58	58	1	60 dB

公共指标

源电容：稳定至10.0nF (典型值)。
输入偏置电流5：50fA（最大值）@ 23°C。
输入电压负担6：4.0mV（最大值）。
电压源斜率：3.0ms/V (典型值)。
共模电压：200VDC。
共模隔离度：典型值109Ω并联150nF。
过量程：测量量程的105%。
内存缓冲：6000读数 (2个3000点缓存)。包括 选定的测量值和时标。
可编程性：IEEE-488.2, RS-232, 用户定义的5个 上电状态，外加工厂默认设置和*RST。
输出启动接头：
输出启动：有源低输入。
输入线：SOT (测试开始) 触发输入。
电源：100V, 120V, 220V, 240V (±10%), 50Hz 或60Hz, 50VA（最大值）。
保质期：1年。
EMC：符合欧盟电磁兼容（EMC）指令。

震动：MIL-T-28800F random class 3。
安全性：符合欧盟低压电器指令。
预热：1小时到相关精度。
尺寸：
机架安装：89mm 高 × 213mm 宽 × 370mm 深(3.5 in. × 8.4 in. × 14.6 in.)
台式配置(带手柄和脚): 104mm高 × 238mm 宽× 370mm 深 (4.1 in. × 9.4 in.× 14.6 in.)
重量：23.1kg (10.5 lb.)
工作环境：仅限于室内。
海拔：高于海平面最大2000米(6562 ft)。
工作：温度0°–50°C；相对湿度70% R.H.（最高35°C），在35°–50°C，相对 湿度降低3%/°C。
存储：–25°C 到 65°C。

注
1. 速度= 正常 (1.0 NPLC)，筛选。
2. 1年。
3. 在满量程(以及零)输入电流情况下，测量DVin/ΔIin。
4. 在满量程(20mA) 以及零负载电流情况下，测量DVin/ΔIin。
5. 根据设计确定技术指标。
6. 在满量程(20mA) 以及零输入电流情况下，在输入三同轴接头处进行测量。
