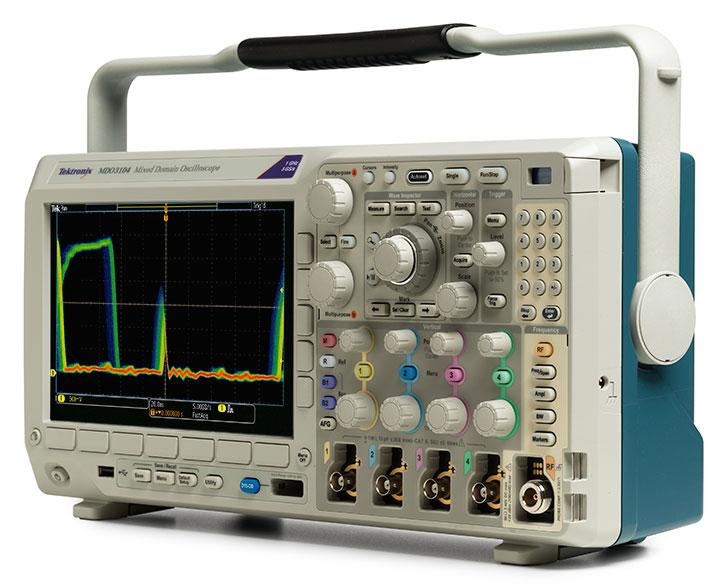

MDO3034

技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。

1 – 示波器

垂直系统、模拟通道

硬件带宽限制

≥350 MHz 型号

20 MHz 或 250 MHz

100 MHz 和 200 MHz 型号

20 MHz

输入耦合

交流、直流

输入阻抗

1 MΩ ±1%、50 Ω ±1%、75 Ω ±1%；75 Ω 不适用于 1 GHz 型号

输入灵敏度范围

1 MΩ

1 mV/格至 10 V/格

50 Ω、75 Ω

1 mV/格至 1 V/格

垂直分辨率

8 位（高分辨率时为 11 位）

最大输入电压

1 MΩ

300 V_RMS CAT II，峰值 ≤ ±425 V

50 Ω、75 Ω

5 V_RMS，峰值 ≤ ±20 V

直流增益精度

5 mV/格及以上是 ±1.5%，高于 30 °C 时按 0.10%/°C 降额

2 mV/格是 ±2.0%，高于 30 °C 时按 0.10%/°C 降额

1 mV/格是 ±2.5%，高于 30 °C 时按 0.10%/°C 降额

可变增益是 ±3.0%，高于 30 °C 时按 0.10%/°C 降额

通道间隔离（典型值）

任何两个通道相同垂直标度 ≥100:1（≤100 MHz），≥30:1（>100 MHz 至额定带宽）

随机噪声（典型值）

垂直刻度设置	50 Ω，RMS
	MDO310x	MDO305x	MDO303x	MDO302x	MDO301x
1 mV/div	0.179 mV	0.178 mV	0.169 mV	0.178 mV	0.161 mV
100 mV/div	2.4 mV	2.05 mV	1.97 mV	1.93 mV	1.87 mV
1 V/div	24.67 mV	20.96 mV	20.01 mV	19.39 mV	18.55 mV

偏置范围

伏/格设置	偏置范围
	1 M Ω 输入	50 Ω、75 Ω 输入
1 mV/格至 50mV/格	±1 V	±1 V
50.5 mV/格至 99.5 mV/格	±0.5 V	±0.5 V
100 mV/格至 500 mV/格	±10 V	±10 V
505 mV/格至 995 mV/格	±5 V	±5 V
1 V/格至 10 V/格	±100 V	±5 V

水平系统、模拟通道

时基范围

1 GHz 型号

400 ps/格至 1000 s/格

≤ 500 MHz 型号

1 ns/格至 1000 s/格

最高采样率时的最大持续时间（全/半通道）

1 GHz 型号

4/2 ms

≤ 500 MHz 型号

4/4 ms

时基延迟时间范围

-10 格至 5000 s

通道间时滞范围

±125 ns

时基精度

±10 ppm，在任何 ≥1 ms 间隔上

触发系统

触发模式

自动、正常和单次

触发耦合

直流、交流、高频抑制（衰减 >50 kHz）、低频抑制（衰减<50 kHz）、噪声抑制（降低灵敏度）

触发释抑范围

20 ns 至 8 s

触发灵敏度（典型值）

边沿型，直流耦合

触发源	灵敏度
任意模拟输入通道	适用于 1 mV/格至 4.98 mV/格；从直流至 50 MHz 时为 0.75 格，额定带宽时升高至 1.3 格 适用于 ≥ 5 mV/格；从直流至 50 MHz 时为 0.40 格，额定带宽时升高至 1 格
辅助输入（外部触发）；仅适用于双通道仪器	从直流至 50 MHz 时为 200 mV，200 MHz 带宽时升高至 500 mV
工频	固定

触发电平范围

任意输入通道

从屏幕中央 ±8，如果选择了垂直低频抑制触发耦合，则为 0V ±8 格

辅助输入（外部触发）

±8 V

工频

工频触发电平固定为约 50% 的工频电压。

触发频率读数

提供可触发事件的 6 位频率读数。

触发类型

边沿

任何通道上正斜率、负斜率或任一斜率。耦合包括直流、交流、高频抑制、低频抑制和噪声抑制。

序列（B 触发）

触发延迟时间长度：8 ns 至 8 s。或者触发延迟事件个数：1 至 4000000 个事件。当选择“任一”边沿时不可用。

脉冲宽度

在正脉冲宽度或负脉冲宽度>、<、=、≠ 或处于指定时间周期范围以内/以外时触发。

超时

在事件保持高、低或任一状态指定时间周期(4 ns ~ 8 s)时触发。

欠幅脉冲

当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发。

逻辑

当通道的任何逻辑模式变为假或保持真达到指定时间周期时触发。任何输入均可用作时钟来寻找时钟边沿上的模式。为所有输入通道指定的模式（AND、OR、NAND、NOR）定义为高、低或无关。

建立时间与保持时间

在任何模拟和数字输入通道上存在的时钟与数字之间建立时间与保持时间出现违例时触发。



建立时间和保持时间触发类型	说明
建立时间范围	-0.5 ns 至 1.024 ms
保持时间范围	1.0 ns 至 1.024 ms
建立+保持的时间范围	0.5 ns 至 2.048 ms



上升/下降时间

在脉冲边沿变化速率快于或慢于指定速率时触发。斜率可为正、负或任一，时间范围是 4.0 ns 至 8 s 。

视频

在 NTSC、PAL 和 SECAM 视频信号上的所有行（奇偶）或所有场上触发。

在 480p/60、576p/50、720p/30、720p/50、720p/60、875i/60、1080i/50、1080i/60、1080p/24、1080p/24sF、1080p/25、1080p/30、1080p/50、1080p/60

以及定制的双电平和三电平同步视频标准上触发。

并行 (在安装选项MDO3MSO时提供)

在并行总线数据值上触发。并行总线的大小可为 1 至 20 位（来自数字和模拟通道）。支持二进制和十六进制基数。

采集系统

采集模式

取样

采集取样的值。

峰值检测

所有扫描速度的取样毛刺窄至 1.5 ns（1 GHz 型号）、2.0 ns（500 MHz 型号）、3.0  ns（350 MHz 型号）、5.0 ns（200 MHz 型号）、7.0 ns（100 MHz 型号）。

平均

平均包含 2~512 个波形。

包络

最小-最大值包络反映多个采集上的峰值检测数据。 包络的可选波形个数为 1 至 2000；无穷大。

高分辨率

实时矩形平均可降低随机噪声，提高垂直分辨率。

滚动

在屏幕上从右向左滚动波形，扫描速度低于或等于 40 ms/格。

FastAcq®

FastAcq 优化仪器用于分析动态信号和捕获偶发事件，1 GHz 型号的捕获率 >280,000  wfms/，100 MHz – 500 MHz 型号的捕获率 >235,000 wfms/s。

波形测量

光标

波形和屏幕

自动测量（时域）

30 项，其中任何时间可在屏幕上最多显示 4 项。 测量包括： 周期、频率、延迟、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、突发宽度、相位、正过冲、负过冲、总过冲、峰峰值、幅度、高、低、最大值、最小值、平均值、周期平均、均方根、周期均方根、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积和周期面积。

自动测量（频域）

3 项，其中任何时间可在屏幕上显示一项。测量包括：通道功率、邻信道功率比 (ACPR) 和占用带宽 (OBW)

测量统计

平均值、最小值、最大值、标准偏差。

参考电平

用户可定义的参考电平用于自动测量，可以百分比或单位形式指定。

选通

在采集中隔离出特定的事件，并进行测量，使用屏幕或波形光标。

波形直方图

波形直方图提供一组数据值，表示在显示屏上用户定义区域范围内总命中数。 波形直方图既是命中分布的直观图示，又是可以测量值的数字数组。

源

通道 1、通道 2、通道 3、通道 4、参考 1、参考 2、参考 3、参考 4、数学

类型

垂直、水平。

波形直方图测量

12 项，其中任何时间可在屏幕上最多显示 4 项。 波形个数、框内命中数、峰值命中数、中值、最大值、最小值、峰峰值、平均值、标准偏差、Sigma 1、Sigma 2、Sigma 3。

波形数学

算数

波形的加、减、乘、除。

数学函数

积分、微分、FFT。

FFT

频谱量级。 将 FFT 垂直标度设置为线性 RMS 或 dBV RMS，将 FFT 窗口设置为矩形、Hamming、Hanning 或 Blackman-Harris。

频谱数学

频谱光迹的加和减。

高级数学

定义大量的代数表达式，包括波形、参考波形、数学函数（FFT、积分、微分、对数、指数、平方根、绝对值、正弦、余弦、正切、弧度、角度）、标量、最多两个用户可调节的变量和参数化测量结果（周期、频率、延迟、上升、下降、正宽度、负宽度、突发宽度、相位、正占空比、负占空比、正过冲、负过冲、总过冲、峰峰值、幅度、均方根、周期均方根、高、低、最大值、最小值、平均值、周期平均值、面积、周期面积和趋势图），例如 (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)。

事件操作

事件

无，在触发发生时，或在一个定义的采样数目完成时（1 ~ 1,000,000）

操作

停止采集、将波形保存到文件、保存屏幕图像、打印、触发输出脉冲、远程接口 SRQ、电子邮件通知和可视通知

重复

事件过程中重复操作（至 1,000,000，无穷大）

视频图片模式

源

通道 1、通道 2、通道 3、通道 4

视频标准

NTSC、PAL

对比度和亮度

手动和自动

字段选择

奇数、偶数、交错

屏幕上图片的位置

可选的 X 和 Y 位置、宽度和高度调整、开始行和像素以及线到线的偏移控制。

功率测量（选配）

电源质量测量

V_RMS、V_波峰因数、频率、I_RMS、I_波峰因数、有效功率、视在功率、无效功率、功率因数、相位角。

开关损耗测量

功率损耗

T_on、T_off、传导、总损耗。

能量损耗

T_on、T_off、传导、总损耗。

谐波

THD-F、THD-R、RMS 测量。 谐波图形显示及表格显示。 按照 IEC61000-3-2 Class A 和 MIL- STD-1399 第 300A 节进行测量。

波纹测量

V_波纹 和 I_波纹。

调制分析

+脉宽、-脉宽、周期、频率、+占空比和 –占空比调制类型的图形显示。

安全作业区

开关设备安全作业区测量的图形显示和模板测试。

dV/dt 和 dI/dt 测量

转换速率光标测量

极限/模板测试（选配）

测试源

极限测试： Ch1 - Ch4 任一 或 R1 - R4 任一

模板测试： Ch1 - Ch4 任一通道

模板创建

极限测试垂直公差 0 至 1 格，1 毫格增量；极限测试水平公差 0 至 500 毫格，1 毫格增量。

从最多 8 段的文本文件中加载定制模板。

模板比例

锁定到源开启（模板随着源通道设置的改变而自动缩放比例）

锁定到源关闭（模板不随着源通道设置的改变而缩放比例）

测试标准运行时间

最小波形数（从 1 至 1,000,000；无穷大）

最短持续时间（从 1 秒至 48 小时；无穷大）

违规门限

从 1 至 1,000,000；无穷大

测试失败时的操作

停止采集、将屏幕图像保存到文件、将波形保存到文件、打印屏幕图像、触发输出脉冲、设置远程接口 SRQ

测试完成时的操作

辅助输出脉冲、设置远程接口 SRQ

结果显示

测试状态、总波形数、违规数、总测试数、失败测试数、持续时间、每个模板段的总命中数

2 – 频谱分析仪

捕获带宽

MDO3012、MDO3014 型号： 100 MHz

MDO3022、MDO3024 型号： 200 MHz

MDO3032、MDO3034 型号： 350 MHz

MDO3052、MDO3054 型号： 500 MHz

MDO3102、MDO3104 型号： 1 GHz

所有型号： 3 GHz，带有 MDO3SA 选件

频宽

MDO3012、MDO3014 型号： 9 kHz – 100 MHz

MDO3022、MDO3024 型号： 9 kHz – 200 MHz

MDO3032、MDO3034 型号： 9 kHz – 350 MHz

MDO3052、MDO3054 型号： 9 kHz – 500 MHz

MDO3102、MDO3104 型号： 9 kHz – 1 GHz

所有型号： 9 kHz – 3 GHz，带有 MDO3SA 选件，按 1-2-5 序列调节

解析带宽

20 Hz - 150 MHz，按 1-2-3-5 序列调节

参考电平

-130 dBm 至 +20 dBm，步长 5 dBm

垂直刻度

1 dB/格至 20 dB/格，按 1-2-5 序列调节

垂直位置

-100 格至 +100 格（以 dB 为单位显示）

垂直单位

dBm、dBmV、dBµV、dBµW、dBmA、dBµA

显示平均噪声电平 (DANL)

9 kHz - 50 kHz

< -109 dBm/Hz（< -113 dBm/Hz 典型值）

50 kHz – 5 MHz

< -126 dBm/Hz（< -130 dBm/Hz 典型值）

5 MHz - 2 GHz

< -136 dBm/Hz（< -140 dBm/Hz 典型值）

2 GHz – 3 GHz

< -126 dBm/Hz（< -130 dBm/Hz 典型值）

DANL，连接 TPA-N-PRE 预放

将预放设置为“自动”，将参考电平设置为 -40 dB

9 kHz - 50 kHz

< -117 dBm/Hz（< -121 dBm/Hz 典型值）

50 kHz – 5 MHz

< -136 dBm/Hz（< -140 dBm/Hz 典型值）

5 MHz - 2 GHz

< -146 dBm/Hz（< -150 dBm/Hz 典型值）

2 GHz – 3 GHz

< -136 dBm/Hz（< -140 dBm/Hz 典型值）

杂散响应

^​二阶谐波失真 (>100 MHz)

< -55 dBc（< -60 dBc 典型值）

^​三阶谐波失真 (>100 MHz)

< -53 dBc（< -58 dBc 典型值）

^​二阶互调失真 (>15 MHz)

< -55 dBc（< -60 dBc 典型值）

^​三阶互调失真 (>15 MHz)

< -55 dBc（< -60 dBc 典型值）

剩余响应

< -78 dBm（≤ -15 dBm 参考电平，RF 输入端接 50 Ω 负载）

2.5 GHz 时

<-67 dBm

1.25 GHz 时

<-76 dBm

示波器通道对频谱分析仪的串扰

≤800 MHz 输入频率

< -60 dB，相对于参考电平（典型值）

>800 MHz - 2 GHz 输入频率

< -40 dB，相对于参考电平（典型值）

相位噪声，1 GHz CW

10 kHz

< -81 dBc/Hz，< -85 dBc/Hz（典型值）

100 kHz

< -97 dBc/Hz，< -101 dBc/Hz（典型值）

1 MHz

< -118 dBc/Hz，< -122 dBc/Hz（典型值）

电平测量不确定度

参考电平 10 dBm 至 -15 dBm。 输入电平范围从参考电平到低于参考电平 40 dB。 技术数据不包括失配误差。

18 °C - 28 °C

< ±1.2 dBm（< ±0.6 dBm典型值）

整个工作范围

< ±2.0 dBm

带有 TPA-N-PRE 预放时的电平测量不确定度

将预放设置为“自动”， 将参考电平设置为 10 dBm 至 -40dBm。 输入电平范围从参考电平到低于参考电平 30 dB。 技术数据不包括失配误差。

18 °C - 28 °C

< ±1.5 dBm（典型值），任一预放状态

整个工作范围

< ±2.3 dBm，任一预放状态

频率测量精度

±（（[参考频率误差] x [标记频率]） +（频宽/750 + 2））Hz；参考频率误差 = 10ppm (10 Hz/MHz)

最大工作输入电平

平均连续功率

+20 dBm (0.1 W)

损坏前最大直流

±40 V DC

损坏前最大功率（连续波）

+33 dBm (2 W)

损坏前最大功率（脉冲）

+45 dBm (32 W)（<10 µs 脉冲宽度，<1% 占空比，参考电平 ≥ +10 dBm）

连接 TPA-N-PRE 预放时的最大工作输入电平

平均连续功率

+20 dBm (0.1 W)

损坏前最大直流

±20 V DC

损坏前最大功率（连续波）

+30 dBm (1 W)

损坏前最大功率（脉冲）

+45 dBm (32 W)（<10 μs脉冲宽度，<1% 占空比，参考电平≥ +10 dBm）

频域光迹类型

正常、平均、最大保持、最小保持

检测方法

+峰值、-峰值、平均值、取样值

自动标记

基于用户可调门限和偏移值确定 1 到 11 个峰值

手动标记

两个手动标记，指明频率、幅度、噪声密度和相位噪声

标记读数

绝对值或相对值

FFT 窗

FFT 窗	系数
Kaiser	2.23
Rectangular	0.89
Hamming	1.30
Hanning	1.44
Blackman-Harris	1.90
平顶	3.77

3 – 任意函数发生器

（需要 MDO3AFG 选件）

波形

正弦波、方波、脉冲波、斜坡/三角波、直流、噪声、抽样信号（Sinc 函数）、高斯白噪声、洛伦兹曲线、指数上升、指数下降、半正矢曲线、心电图和任意波形。

正弦波

频率范围

0.1 Hz 到 50 MHz

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

幅度平坦度（典型值）

1 kHz 时为 ±0.5 dB（±1.5 dB，<20 mV_p-p 幅度）

总谐波失真（典型值）

1%，50 Ω

2%，幅度 < 50 mV 和频率 > 10 MHz

3%，频率 < 20 mV 和频率 > 10 MHz

无杂散动态范围 (SFDR)（典型值）

-40 dBc (V_p-p ≥ 0.1 V)；-30dBc (V_p-p ≤ 0.1 V)，50 Ω 负载

方波/脉冲波

频率范围

0.1 Hz 到 25 MHz

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

占空比

10% 至 90% 或 10 ns 的最小脉冲，以较大的周期为准

占空比分辨率

0.1%

最小脉冲宽度（典型值）

10 ns

上升时间/下降时间（典型值）

5 ns (10% - 90%)

脉冲宽度分辨率

100 ps

过冲（典型值）

< 2%，信号步进大于 100 mV

非对称性

±1% ±5 ns，50% 占空比

抖动 (TIE RMS)（典型值）

<500 ps

锯齿波/三角波

频率范围

0.1 Hz 至 500 kHz

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

可变对称性

0% 至 100%

对称分辨率

0.1%

直流

电平范围（典型值）

±2.5 V，高阻；±1.25 V，50 Ω

噪声

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

幅度分辨率

0% 至 100%，以 1% 递增

抽样信号（Sinc 函数）

频率范围（典型值）

0.1 Hz 到 2 MHz

幅度范围

20 mV_p-p 至 3.0 V_p-p，高阻；10 mV_p-p 至 1.5 V_p-p，50 Ω

高斯

频率范围（典型值）

0.1 Hz 到 5 MHz

幅度范围

20 mV_p-p 至 2.5 V_p-p，高阻；10 mV_p-p 至 1.25 V_p-p，50 Ω

洛仑兹

频率范围（典型值）

0.1 Hz 到 5 MHz

幅度范围

20 mV_p-p 至 2.4 V_p-p，高阻；10 mV_p-p 至 1.2 V_p-p，50 Ω

指数上升/下降

频率范围（典型值）

0.1 Hz 到 5 MHz

幅度范围

20 mV_p-p 至 2.5 V_p-p，高阻；10 mV_p-p 至 1.25 V_p-p，50 Ω

半正矢曲线

频率范围（典型值）

0.1 Hz 到 5 MHz

幅度范围

20 mV_p-p 至 2.5 V_p-p，高阻；10 mV_p-p 至 1.25 V_p-p，50 Ω

心电图（典型值）

频率范围

0.1 Hz 到 500 kHz

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

任意波形

存储深度

1 至 128 k

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

重复率

0.1 Hz 至 25 MHz

采样率

250 MS/s

频率精度

正弦波和斜坡

130 ppm（频率 < 10 kHz）

50 ppm（频率 ≥ 10 kHz）

方波和脉冲波

130 ppm（频率 < 10 kHz）

50 ppm（频率 ≥ 10 kHz）

分辨率

0.1 Hz 或 4 位，以较大者为准

幅度精度

±[（1.5% 的峰到峰幅度设置） +（1.5% 的直流偏置设置）+ 1 mV ]（频率 = 1 kHz）

直流偏置

直流偏置范围

±2.5 V，高阻；±1.25 V，50 Ω

直流偏置分辨率

1 mV，高阻；500 uV，50 Ω

偏置精度

±[（1.5% 的绝对偏置电压设置）+ 1 mV]；偏离 25 °C 时，每 10 °C 降额 3 mV

ArbExpress®

MDO3000 与基于 PC 的波形创建和编辑软件 ArbExpress 兼容。在 MDO3000 示波器上捕获波形，并将波形传送到 ArbExpress 进行编辑。在 ArbExpress 上创建复杂波形，并传送到 MDO3000 的任意函数发生器用于输出。如果想下载 ArbExpress软件，请访问 www.tek.com/downloads。

4 – 逻辑分析仪

（需要 MDO3MSO 选件）

输入通道

16 条数字通道（D15 至 D0）

门限

每组 8 条通道设置门限

门限选择

TTL、CMOS、ECL、PECL、用户定义

用户定义的门限范围

-15 V 至 +25 V

最大输入电压

-20 V 至 +30 V

门限精度

±[100 mV + 门限设置的 3%]

输入动态范围

50 V_p-p（依赖门限设置）

最小电压摆幅

500 mV

输入电阻

101 kΩ

探头负载

8 pF

垂直分辨率

1 位

水平系统、数字通道

（需要 MDO3MSO 选件）

最大采样率（主控）

500 MS/s（2 ns 分辨率）

最大记录长度（主控）

10 M

最大采样率 (MagniVu)

8.25 GS/s（121.2 ps 分辨率）

最大记录长度 (MagniVu)

10k 点，以触发点为中心

最小可检测脉冲带宽（典型值）

2 ns

通道间时滞（典型值）

500 ps

最大输入切换速率

250 MHz（可以准确复制为逻辑方波的最大频率正弦波。 需要在每个通道上使用短的接地延长线。 这是最小摆动幅度时的最大频率。 切换速率越高，获得的幅值就越高。）

5 – 串行协议分析仪

自动串行触发、解码和搜索选项，支持 I²C、SPI、RS-232/422/485/UART、USB2.0、CAN、CAN FD（ISO 和非 ISO）、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音频总线。

如需与串行总线支持产品有关的更详细的信息，请参阅

串行触发和分析应用模块产品技术资料。

6 – 数字电压表

源

通道 1、通道 2、通道 3、通道 4

测量类型

AC 有效值、DC、AC+DC 有效值（读出电压或电流）；频率

分辨率

ACV、DCV： 4 位

频率： 5 位

频率精度

±（10 µHz/Hz + 1 计数）

测量速率

100 次/秒；显示器上的测量结果更新 4 次/秒

垂直设置，自动量程

自动调节垂直设置，用来最大限度提高测量的动态范围；可用于任何非触发源

图形化测量

最小值、最大值、电流值和 5 秒滚动范围的图形表示

整体产品技术指标

显示器类型

9 英寸（229 毫米）彩色显示器

显示器分辨率

800 水平 × 480 垂直像素 (WVGA)

插值

Sin(x)/x

波形类型

矢量、点状、可变余晖、无限余晖

FastAcq 调色板

色温、光谱、普通、倒置

刻度

完整、网格、实线、十字准线、框架、IRE 和 mV

格式

YT、XY 和同时 XY/YT

最大波形捕获速率

FastAcq 采集模式 >280,000 wfms/s，用于 1 GHz 型号

FastAcq 采集模式 >235,000 wfms/s，用于 100 MHz – 500 MHz 型号

DPO 采集模式 >50,000 wfms/s，用于所有型号

输入/输出端口

USB 2.0 高速主控端口

支持 USB 大容量存储设备、打印机和键盘。 仪器的前后各一个端口。

USB 2.0 设备端口

后面板连接器允许通过 USBTMC 或 GPIB（使用 TEK-USB-488）实现示波器通信/控制，并直接打印到 PictBridge 兼容打印机上。

打印

打印到网络打印机、PictBridg 打印机、或支持电子邮件打印的打印机。 注： 本产品包含由 OpenSSL 开发的用于 OpenSSL 工具包的软件。 (http://www.openssl.org/)

LAN 端口

RJ-45 连接器，支持 10/100 Mb/s

视频输出端口

DB-15 孔式连接器，用于将示波器显示屏显示到外部监视器或投影仪上。SVGA 分辨率。

辅助输入（典型值）

（仅适用于双通道型号）

前面板 BNC 连接器

输入阻抗，1 MΩ

最大输入

300 V_RMS CAT II，峰值 ≤ ±425 V

探头补偿器输出电压和频率

前面板针脚

幅度

0 至 2.5 V

频率

1 kHz

辅助输出

后面板 BNC 连接器

V_OUT(Hi)： ≥2.25 V 开路，≥0.9 V 50 Ω 至接地

V_OUT(Lo)： ≤0.7 V 至负载 ≤4 mA，≤0.25 V 50 Ω 至接地

可配置输出用来在示波器触发时提供脉冲输出信号，提供内部任意函数发生器的触发信号或事件输出用于极限/模板测试。

Kensington 型锁

后面板安全槽连接标准的 Kensington 型锁。

VESA 安装

仪器后面有标配的 (MIS-D 75) 75 mm VESA 安装点。

LAN eXtensions for Instrumentation (LXI)

类别

LXI Core 2011

版本

V1.4

软件

OpenChoice® Desktop

可以使用 USB 或 LAN，在 Windows PC 与示波器之间方便快速地进行通信。 传送和保存设置、波形、测量和屏幕图像。 包含 Word 和 Excel 工具栏，可以把采集数据和屏幕图像从示波器自动传送到 Word 和 Excel，进行快速报告或详细分析。

IVI 驱动程序

为常见应用（如 LabVIEW、LabWindows/CVI、MicrosoftNET 和 MATLAB）提供标准的仪器编程接口。

e*Scope® 基于 Web 的接口

允许在标准网络浏览器上，通过网络连接来控制示波器。 只需输入示波器的 IP 地址或网络名称，即会向浏览器提供一个网页。 可以直接从网络浏览器传送和保存设置、波形、测量结果和屏幕图像，或对示波器设置进行实时控制更改。

LXI Core 2011 Web 接口

只需在浏览器的地址栏内输入示波器的IP地址或网络名称，即可通过标准网络浏览器连接到示波器。 网络界面允许通过 e*Scope 基于 Web 的远程控制来查看仪器状态和配置、网络配置的状态和修改以及仪器控件。 所有 Web 交互符合 LXI Core 2011 规范第 1.4 版。

电源

电源电压

100 至 240 V ±10%

电源频率

50 至 60 Hz（100 至 240 V）

400 Hz ±10%（115 V）

功耗

最大 120 W

物理特点

外观尺寸

高度

203.2 毫米（8 英寸）

宽度

416.6 毫米（16.4 英寸）

厚度

147.4 毫米（5.8 英寸）

重量

净重

4.2 千克（9.2 英镑）

装运

8.6 千克（19 英镑）

机架安装配置

5U

散热间隙

仪器左侧和后面需要 2 英寸（51 毫米）的间隙

EMC、环境和安全

温度

工作状态

-10 ºC 至 +55 ºC（+14 ºF 至 131 ºF）

非工作状态

-40 ºC 至 +71 ºC（-40 ºF 至 160 ºF）

湿度

工作状态

最高 +40 ºC，5% 至 90% 相对湿度

+40 ºC 至 +55 ºC，5% 至 60% 相对湿度

非工作状态

最高 +40 ºC，5% 至 90% 相对湿度

+40 ºC 至 +55 ºC，5% 至 60% 相对湿度

+55 ºC 至 +71 ºC，5% 至 40% 相对湿度，非冷凝

海拔高度

工作状态

3,000 米（9,843 英尺）

非工作状态

12,000 米（39,370 英尺）

法规

电磁兼容性

EC 委员会指令 2004/108/EC

安全性

UL61010-1:2004、CAN/CSA-C22.2 No. 61010.1: 2004、低电压指令 2006/95/EC 和 EN61010-1:2001、IEC 61010-1:2001、ANSI 61010-1-2004、ISA 82.02.01

随机振动

非工作状态

2.46 G_RMS，5 至 500 Hz，每个坐标轴 10 分钟，3 个坐标轴（共 30 分钟）

工作状态：

0.31 G_RMS，5-500 Hz，每个坐标轴 10 分钟，3 个坐标轴（共 30 分钟）

符合 IEC60068 2-64 和 MIL-PRF-28800 第 3 类标准

冲击

工作状态：

50 G，半正弦，11 ms 持续时间，每个方向每个轴冲击三次（共冲击 18 次）

符合 IEC 60068 2-27 和 MIL-PRF-28800 第 3 类标准

噪声排放

声功率级

32.0 dBA（符合 ISO 9296 标准）
