此产品已经停止销售,请与我们联系获得更多帮助。

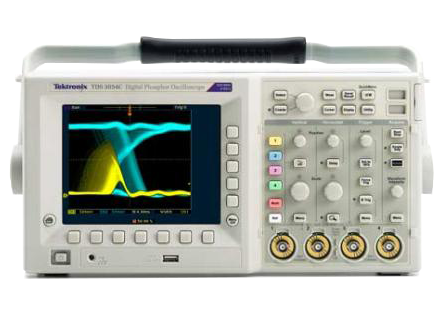

技术数据

除另行说明外,所有技术规格均受保证。除另行指明外,所有技术数据适用于所有型号。

型号概况

  TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C
输入通道
带宽 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz 500 MHz
上升时间(典型值) 3.5 ns 3.5 ns 1.2 ns 1.2 ns 0.7 ns 0.7 ns
每条通道的取样速率 1.25 GS/s 1.25 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s
记录长度 10 k点
垂直系统
硬件带宽限制
TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C
20 MHz 20 MHz 20 MHz, 150 MHz 20 MHz, 150 MHz 20 MHz, 150 MHz 20 MHz, 150 MHz
输入耦合
AC、DC、GND
输入阻抗
1 MΩ,并联 13 pF 或 50 Ω
输入灵敏度范围
1 MΩ
1 mV/div ~ 10 V/div
50欧姆
1 mV/div ~ 1 V/div
垂直分辨率
9 位
最大输入电压
1 MΩ

150 VRMS,峰值≤400 V

50欧姆

5 VRMS,峰值≤30 V

DC增益精度
±2%
位置范围
±5 div
水平系统
秒/格范围
TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C
4 ns ~ 10 s 4 ns ~ 10 s 2 ns ~ 10 s 2 ns ~ 10 s 1 ns ~ 10 s 1 ns ~ 10 s
时基精度
±20 ppm,在任何 1 ms 时间间隔上
触发系统
触发模式
自动 (支持滚动模式,40 ms/div 及以下),正常,单一序列
B 触发
时间或事件后触发
在时间范围报触发
13.2 ns ~ 50 s
在事件范围后触发
1 ~ 9,999,999 个事件
触发类型
边沿
常规的电平驱动触发。任意通道上正或负斜率。耦合选择:AC, DC, 噪声抑制, 高频抑制, 低频抑制
视频
可以在 NTSC、PAL、SECAM 所有行或单个行、奇数场/偶数场或所有场上触发
扩展视频
可以在广播和非广播(自定义)标配的指定行或在模拟 HDTV 格式(1080i、1080p、720p、480p)上触发要求 TDS3VID 应用模块
脉冲宽度(或毛刺)
在脉宽 <、>、=、≠可以选择的时间极限(39.6 ns ~ 50 s)时触发采集
欠幅脉冲
当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发
上升/下降时间
在脉冲边沿速率快于或慢于设定速率时触发。边沿可以为上升、下降或任一
码型
当特定时间为真或假时指定 AND、OR、NAND、NOR
状态
任何逻辑状态。在时钟的上升或下降边沿上可触发。可以在2个输入(不是4个)组合上使用逻辑触发
通信
提供按照 ANSI T1.102 标配执行 DS1/DS3 电信模板测试所需的隔离脉冲触发。要求 TDS3TMT 应用模块
交替
按顺序使用每条活动通道作为触发源
采集系统
DPO
捕获和显示实际信号行为的复杂波形、随机事件和细微模式。DPOs 实时提供三维信号信息:幅度、时间及幅度随时间分布
采样
仅采样数据
平均
平均计算 2 至 512 个(可选)捕获的波形数据
包络
一次或多次采集获得的最小最大采集值
峰值检测
高频随机毛刺捕获。使用采集硬件,在所有时基设置下捕获最窄 1 ns (典型值)的毛刺
WaveAlert®
监视所有通道上的输入信号并针对任何偏离正常采集波形的波形向用户发出警告
单序列
使用“单序列”按钮,一次捕获一个已触发的采集序列
波形测量
光标
幅度,时间
自动测量

显示任何波形组合的任何四种测量。或显示具有测量快照功能的所有测量。测量包括周期、频率、+宽度、-宽度、上升时间、下降时间、+占空比、-占空比、+过冲、高、低、最大值、最小值、峰峰值、幅度、中间值、周期中间值、RMS、周期RMS、突发宽度、延迟、相位、面积1、周期面积1

1要求 TDS3AAM 应用模块。

测量统计
平均值、最小值、最大值、标配偏差。要求 TDS3AAM 应用模块
门限
用户可定义自动测量门限;可使用百分比或电压设置
选通
使用屏幕或光标在采集中隔离出特定的事件并进行测量
波形数学
代数
波形的加、减、乘、除
FFT
频谱幅度。将 FFT 垂直标度设置为线性 RMS 或 dBV RMS,将 FFT 窗口设置为矩形、Hamming、Hanning 或 Blackman-Harris
高级数学

积分,差分,定义全面代数表达式,包括模拟波形、数学函数、标量、最多两个用户可调节变量及参数测量结果。例如:(Intg (Ch1-Mean(Ch1)) × 1.414 × VAR1)1

1要求TDS3AAM 应用模块。

波形处理
自动设置
一键式自动设置垂直、水平和触发系统的所有通道,配有撤销自动设置功能
相差校正
可以手动输入通道间时延校正 ±10 ns,改善定时测量,提高数学波形精度
显示器系统
显示器类型
6.5 英寸(165.1毫米)液晶 TFT 彩色显示器
显示器分辨率
640 水平 × 480 垂直像素 (VGA)
插值
Sin(x)/x
波形样式
点状、矢量、可变余辉、无限余辉
格线
全部、网格、十字准线和帧。NTSC、PAL、SECAM和 矢量显示器 (100% 和 75% 色条),选配 TDS3VID 应用模块
格式
YT、XY 和 选通 XYZ(XY 仅在 4 通道仪器上有 Z 轴消隐)
输入/输出端口
以太网端口
RJ-45 连接器,支持 10Base-T LAN
USB端口

前面板 USB 2.0 主控端口。支持 USB 盘

GPIB 端口

全面通话/接听模式,设置和测量。

(选配 TDS3GV 通信模块)

RS-232C 端口

DB-9 插头连接器,全讲/听模式;控制所有模式、设置和测量

波特率最大为 38400

(选配 TDS3GV 通信模块)

VGA 视频

DB-15 孔式连接器,在配有 VGA 的大型监视器上直接显示监视器输出

(选配 TDS3GV 通信模块)

外部触发输入

BNC 连接器,输入阻抗>1 MΩ,并联 17 pF;最大输入电压是 150 VRMS

电源
市电电源
电源电压

100 VRMS~ 240 VRMS±10%

源频率

45 Hz ~ 440 Hz,100 V ~ 120 V

45 Hz ~ 66 Hz,120 V ~ 240 V

功率消耗
最大75 W
电池电源
要求 TDS3BATC 充电锂电池
工作时间,典型值
3小时
物理特点
外观尺寸
  毫米 英寸
宽度 375.0  14.8
高度 176.0  6.9
厚度 149.0  5.9
重量
  公斤
仅限仪器 3.2  7.0
含附件 4.5  9.8
包装尺寸
  毫米 英寸
宽度 502.0  19.8
高度 375.0  14.8
厚度 369.0  14.5
机架安装 (RM3000)
  毫米 英寸
宽度 484.0  19.0
高度 178.0  7.0
厚度 152.0  6.0
EMC、环境和安全
温度
工作
0 ºC ~ +50 ºC
非工作状态
-40 ºC ~ +71 ºC
湿度
(工作和非工作)
+30 ºC及以下
最高95%相对湿度
+30 ºC ~ +50 ºC
最高45%相对湿度
海拔高度
工作
3,000 米以下
非工作状态
15,000 米
电磁兼容能力
符合或超过附录 D 中的 EN61326 A 类放射和传导辐射要求;EN6100-3-2 AC 电源线谐波辐射要求;EN6100-3-3 电压变化、波动和闪变要求;FCC 47 CFR 第 15 部分 B 子部分 A 类要求;澳大利亚 EMC 架构
安全性
UL61010B-1、CSA1010.1、IEC61010-1、EN61010-1
