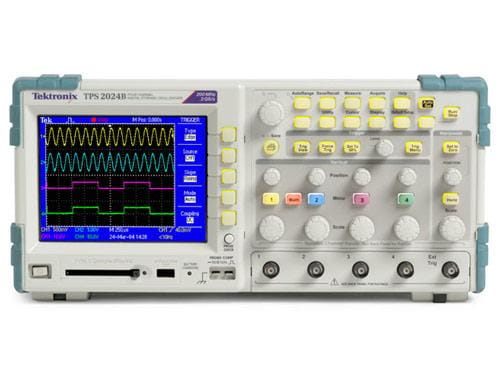

- 100 MHz 和 200 MHz 带宽
- 高达 2 GS/s 的实时采样率
- 2 条或 4 条全面隔离和浮动通道，外加隔离外部触发
- 在安装两块电池时可以连续工作 8 小时，电池可以热插拔，几乎不受交流电源限制
- 选配电源分析应用软件，以其合理价位提供了广泛的电源测量功能
联系我们
与泰克代表实时聊天。 工作时间：上午 9:00 - 下午 5:00（太平洋标准时间）。
电话
致电我们
工作时间：上午9:00-下午5:00（太平洋标准时间）
下载
下载手册、产品技术资料、软件等：
反馈
主要特性
特点
TPS2000B 系列电气特点
|
功能 |
TPS2012B |
TPS2014B |
TPS2024B |
|---|---|---|---|
|
隔离通道 |
2 |
4 |
4 |
|
带宽*5 (MHz) |
100 |
100 |
200 |
|
各通道取样速率 (GS/s) |
1.0 |
1.0 |
2.0 |
|
记录长度 |
2.5k 点 |
||
|
显示器 (1/4 VGA LCD) |
彩色 |
||
|
电池工作情况 |
两个热插拔电池组的容量 一个标配电池组提供 4 小时电池工作时间 选配的第二个电池组将电池工作时间延长至 8 小时 通过热插拔充电电池，可实现不间断的电池工作 |
||
|
自动测量 |
11 |
||
|
隔离外部触发输入（阻抗隔离） |
是 |
||
|
垂直分辨率 |
8 位（常规或平均值） |
||
|
垂直灵敏度 |
使用经校准的微调时所有型号均为 2 mV 至 5 V/div |
||
|
直流垂直精度 |
±3% |
||
|
垂直缩放 |
垂直扩展或压缩动态或停止波形 |
||
|
最大输入电压 (1 MΩ) |
300 VRMS CAT II（从 BNC 信号到 BNC 外壳） |
||
|
浮动电压 |
600 VRMS CAT II（从 BNC 外壳到 BNC 信号） |
||
|
位置范围 |
2 mV 至 200 mV/div ±1.8 V >200 mV 至 5 V/div ±45 V |
||
|
带宽限制 |
20 MHz |
||
|
线性动态范围 |
±5 div |
||
|
时基范围 |
5 ns 至 50 s/div |
5 ns 至 50 s/div |
2.5 ns 至 50 s/div |
|
时基精度 |
50 ppm |
||
|
输入阻抗 |
1 MΩ ±2% 并联 20 pF |
||
|
输入耦合 |
交流、直流、GND |
||
|
水平缩放 |
水平扩展或压缩动态或停止波形 |
||
|
FFT |
标配 |
||
|
RS-232，Centronics 并行端口 |
标配 |
||
|
个人计算机互联性 |
标配 |
||
|
集成的 CompactFlash® 大容量存储器 |
标配 |
||
|
功率测量 |
选配软件包提供瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt 和 di/dt 光标 |
||
*5 所有型号在 2 mV/div 时的带宽为 20 MHz。对于 TPS2024B，200 MHz 带宽通常为 5 mV/div。带宽为 200 MHz 时为 10 mV/div 及以上，工作温度在 0℃ 至 40℃ 之间。带宽为 180 MHz 时所有 V/div 设置为 10 mV/div 及以上，工作温度在 0℃ 至 50℃ 之间。
采集模式
|
模式 |
说明 |
|---|---|
|
峰值检测 |
高频随机毛刺捕获。通常使用捕获硬件，在 5 μs/div 到 50 s/div 之间的所有时间/div 设定下，每 12 ns 捕获一次毛刺。 |
|
采样 |
仅采样数据 |
|
平均值 |
平均波形，选配范围： 4, 16, 64, 128 |
|
单序列 |
使用“单序列”按钮，一次捕获一个已触发的采集序列 |
|
扫描/滚动模式 |
采集时基设置为 ≥100 ms/div |
触发系统（仅主电源）
|
特点 |
说明 |
|---|---|
|
触发模式 |
自动、正常、单序列 |
触发类型
|
触发 |
说明 |
|---|---|
|
边沿（上升沿或下降沿） |
常规的电平驱动触发。任意输入均提供正斜率或负斜率。 耦合选项：交流、直流、噪音抑制、高频抑制、低频抑制 |
|
视频 |
所有行或单个行、复合视频的奇数场/偶数场或所有场或者广播制式（NTSC、PAL、SECAM）均可触发。 |
|
脉冲宽度（或毛刺） |
脉冲宽度小于、大于、等于或不等于均可触发，选配时限范围为 33 ns 至 10 s |
触发源
|
特点 |
说明 |
|---|---|
|
2 通道型号 |
CH1、CH2、Ext、Ext/5、Ext/10 |
|
4 通道型号 |
CH1、CH2、CH3、CH4、Ext、Ext/5、Ext/10 |
触发视图
|
按住触发显示钮，可显示触发信号。 |
触发信号频率读数
|
以 6 位数的分辨率提供触发源的频率读数。 |
光标
|
特点 |
说明 |
|---|---|
|
类型 |
电压，时间 |
|
测量 |
ΔT、1/ΔT（频率）、ΔV、dv/dt*6、di/dt*6 |
测量系统
|
特点 |
说明 |
|---|---|
|
自动波形测量 |
周期、频率、+ 宽度、- 宽度、上升时间、下降时间、最大值、最小值、峰-峰值、平均值、周期 RMS |
波形处理
|
特点 |
说明 |
|---|---|
|
运算器 |
加法、减法、乘法、FFT |
|
FFT |
窗口：Hanning、平顶、直角；2048 取样点 |
|
信号源 |
|
|
2 通道型号 |
CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2 |
|
4 通道型号 |
CH1 – CH2、CH2 – CH1、CH3 – CH4、CH4 – CH3、CH1 + CH2、CH3 + CH4、CH1 × CH2、CH3 × CH4 |
|
自动设置菜单 |
一键式自动设置垂直、水平和触发系统的所有通道，配有撤销自动设置功能 |
|
自动量程 |
使用户能够在无需重新设置示波器的情况下更改测试点 |
用于多信号类型的自动设置菜单
|
信号类型 |
自动设置菜单选项 |
|---|---|
|
方波 |
单周期、多周期、上升沿或下降沿 |
|
正弦波 |
单周期、多周期、FFT 频谱 |
|
视频（NTSC、PAL、SECAM） |
视频（NTSC、PAL、SECAM） 字段： 全部、奇数行或偶数行：全部或选配行数 |
非易失性存储
|
特点 |
说明 |
|---|---|
|
非易失性存储 |
CompactFlash® 高达 2 GB |
|
参考波形显示 |
两个 2500 点基准波形 |
|
波形存储器 |
每 8 MB 有 96 个或更多参考波形 |
|
设置 |
每 8 MB 有 4000 个或更多前面板设置 |
|
屏幕图像 |
每 8 MB 有 128 个或更多屏幕图像（图像数量取决于所选的文件格式） |
|
全部保存 |
每 8 MB 12 次或更多“全部保存”操作。一次全部保存操作会创建 2 至 9 个文件（设置、图像外加每个显示波形一个文件） |
显示特点
|
特点 |
说明 |
|---|---|
|
显示器 |
1/4 VGA 有源 TFT 彩色 LCD 显示屏 |
|
插值 |
Sin(x)/x |
|
显示类型 |
点、矢量 |
|
余辉 |
关闭、1 秒、2 秒、5 秒、无限 |
|
格式 |
YT 和 XY |
I/O Interface（I/O 接口）
|
特点 |
说明 |
|---|---|
|
RS-232 端口（标配） |
9 针 DTE |
|
RS-232 可编程性 |
全讲/听模式。所有模式、设置和测量的控制。波特率最大为 19,200 |
|
大容量存储器 CompactFlash® 存储器 |
可插入任何类型 1 CompactFlash®卡，最大可为 2 GB（未包括卡） |
|
内置时钟/日历 |
|
|
OpenChoice PC 通信软件 |
通过 RS-232 从示波器无缝连接到个人计算机。 传输和保存设置、波形、测量和屏幕图像。 除方便的 Microsoft Word 和 Excel 工具栏插件外，还包括 Windows 桌面数据转换应用程序 |
|
打印机端口（标配） |
Centronics 型并行端口 |
|
图形文件格式 |
TIFF、PCX（PC 画笔）、BMP (Microsoft Windows)、EPS (Encapsulated Postscript) 和 RLE |
|
打印机格式 |
Bubble Jet、DPU-411、DPU-412、DPU-3445、Thinkjet、Deskjet、Laser Jet、Epson Dot（9 或 24 针）Epson C60、Epson C80 |
|
版面格式 |
横向和纵向 |
*6 需要 TPS2PWR1 电源分析应用程序包。
环境和安全
|
特点 |
说明 |
|---|---|
|
温度 |
|
|
工作状态 |
0℃ 至 +50℃ |
|
非工作状态 |
-40℃ 至 +71℃ |
|
湿度 |
TPS2000B 系列示波器不可用于潮湿环境。 |
|
工作状态 |
高温：50℃ / 60% RH 低温：30℃ / 90% RH |
|
非工作状态 |
高温：55℃ 至 71℃ / 60% RH 最大湿球温度计 低温：30℃ 至 0℃ / <90% RH 最大湿球温度计 |
|
海拔高度 |
|
|
工作状态 |
高达 3,000 m |
|
非工作状态 |
15,000 m |
|
污染度 2 |
在可能存在导电性污染的环境下不可操作（如 IEC61010-1:2001 中规定） |
|
外壳额定 |
|
|
IP30 |
安装 CompactFlash® 卡和电源分析软件时（如 IEC60529:2001 中规定） |
|
电磁兼容性 |
符合 Directive 89/336/EEC 的要求。 符合或超过：澳大利亚 EMC 架构，已证明满足辐射标配 AS/NZS 2064.1/2 |
|
安全性 |
UL61010-1:2004. CAN/CSA22.2 No. 1010.1：2004. EN61010-1: 2001. 请不要将 TPP0101/TPP0201 探头公用导线浮动到 > 30 VRMS 之上。在将公用导线浮动至 30 VRMS 以上时，使用 P5122、P5120 （可浮动至 600 VRMS CAT II）或类似的额定高压无源探头，或适当的额定高压差分探头 |
CAT 额定值
过电压类
|
类别 |
本类别产品示例 |
|---|---|
|
CAT III |
配电电源、固定设备 |
|
CAT II |
本地电源、电器、便携式设备 |
|
CAT I |
特殊设备或设备部件、电信产品、电子产品中的信号处理元件 |
材料 - TPSBAT 电池应包含 8 克以下的等效锂。
物理特点
|
仪器 |
||
|---|---|---|
|
尺寸 |
毫米 |
英寸 |
|
宽度 |
336.0 |
13.24 |
|
高度 |
161.0 |
6.33 |
|
厚度 |
130.0 |
5.10 |
|
重量 |
千克 |
磅 |
|
仅限仪器 |
2.7 |
6.0 |
|
带 1 个电池 |
3.2 |
7.0 |
|
带 2 个电池 |
3.7 |
8.0 |
|
仪器发货 |
||
|
包装尺寸 |
毫米 |
英寸 |
|
宽度 |
476.2 |
18.75 |
|
高度 |
266.7 |
10.50 |
|
厚度 |
228.6 |
9.00 |
