专为实现精度
而打造
高能物理
当每个数据点均至关重要时，精确的信号保真度便必不可少。7 系列 DPO 具有行业先进的信噪比和高 ENOB，并扩展了可测量对象的边界， 从而可提供始终能精确、可靠地验证结果所需的清晰度和一致性。

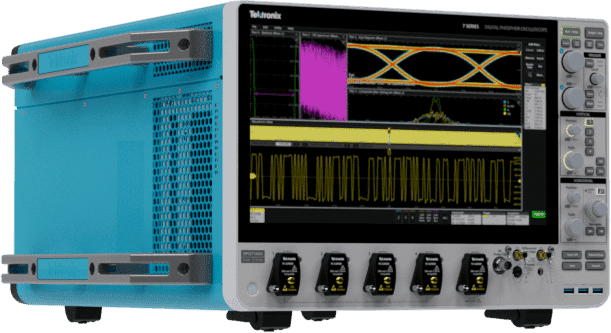

全新 7 系列 DPO
专为实现突破
而构建
无与伦比的
信号保真度
低噪声性能、高信噪比和高 ENOB 可实现精确的波形捕获和分析。
加快工作流程
通过更快的处理速度和吞吐量更快地获取洞察。
即时生产力
TekScope® 软件可提供深入的洞察、无缝的控制和令人愉悦的可用性体验。

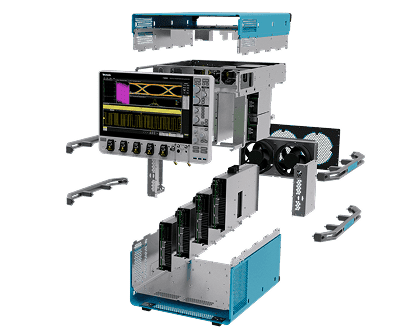

无与伦比的信号保真度
低噪声性能、高信噪比和高 ENOB 可实现精确的波形捕获和分析。
Tek085 ASIC
超低噪声前置放大器
- 低噪声信号路径
- 高信噪比
- 高 ENOB
Tek079 ASIC
12 位 ADC
- 高带宽下的最大垂直分辨率
QuietChannel™ 技术
- 利用有源 CTLE（连续时间线性均衡）功能增强信号，而不会增加示波器噪声
- 提高测量裕度

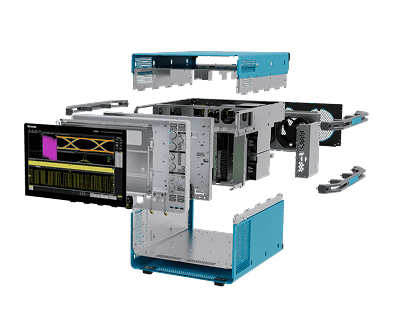

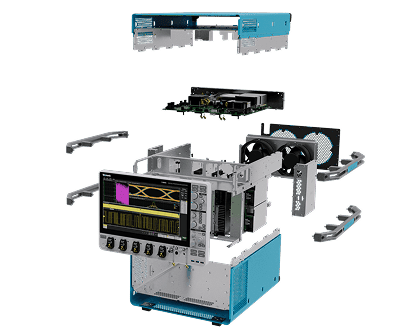

加快工作流程
通过更快的处理速度和吞吐量更快地获取洞察。
高速 CPU、GPU 和 NVME SSD
- 快速示波器内处理
- 快速存储
- 采用可拆卸 NVME 驱动盘，便于清理
并行处理
- 同时处理多个测量操作
10 Gbps SFP+ LAN 端口和 TekHSI™ 服务器
- 数据传输速度提升高达 10 倍
即时生产力
TekScope® 软件可提供深入的洞察、无缝的控制和令人愉悦的可用性体验。
15.6 英寸 1080p 触摸显示屏
- 针对触摸控制进行优化
- 简化复杂任务
- 精确控制波形分析
您选择的操作系统
- 安装在可拆卸 NVME SSD 上的嵌入式 Linux 或 Windows 操作系统

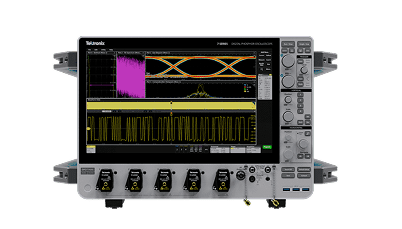

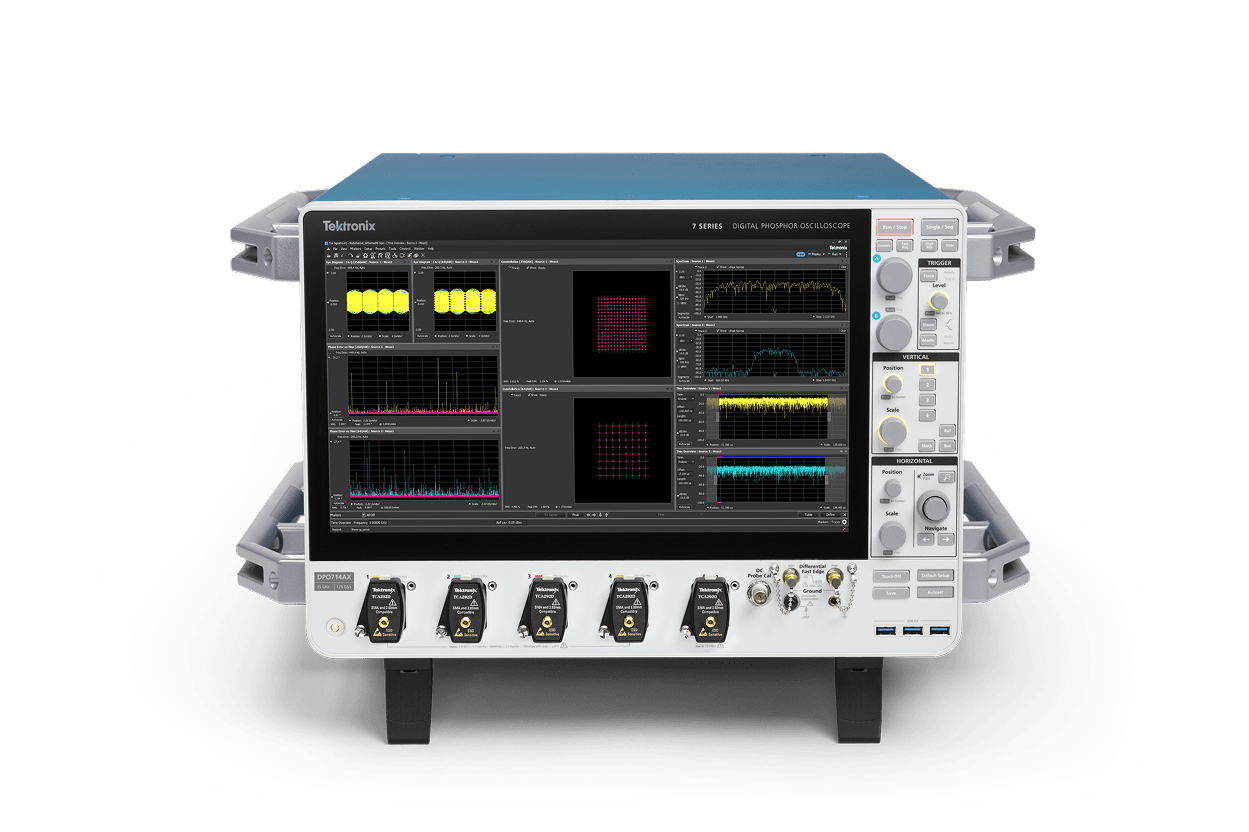

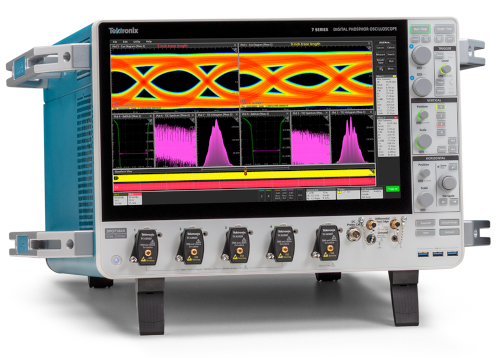

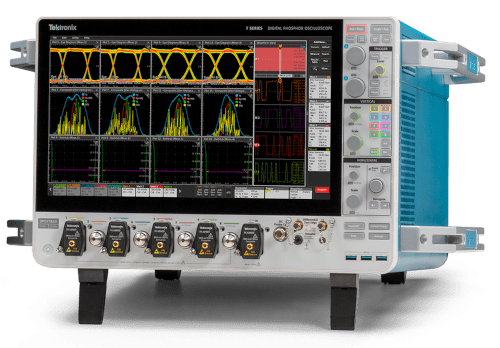

7 系列 DPO 系列
4 通道和 8 通道
型号
7 系列 DPO 系列
4 通道和 8 通道
型号
专为实现精度
专为实现速度
而打造
高速串行
您需要的不仅仅是带宽。出色的信号保真度、低抖动和高吞吐量对于在不牺牲精度的情况下加快验证均至关重要。7 系列 DPO 可提供更快的测量性能和简化的工作流程 ，以便您能在更短的时间内验证设计、缩短测试周期 并自信地满足合规要求。
专为实现精准
而打造
无线电频率
利用出色的低噪声 (DANL) 性能和无杂散动态范围 (SFDR) 直接应对现代射频系统的复杂性挑战。7 系列 DPO 具有高达 25 GHz 的带宽以及支持高级调制与多通道分析的能力， 能满足脉冲雷达、电子战和下一代射频设计的需求。
全球第一台 8 通道 25 GHz 示波器
7 系列 DPO 规格
| 7 系列 DPO | DPO714AX、DPO718AX |
|---|---|
| 带宽 | 8 GHz、10 GHz、13 GHz、16 GHz、20 GHz、25 GHz（客户可升级） |
| Channels（通道） | 4 或 8 条模拟通道 |
| 采样率 | 所有 4 个 TekConnect™ 通道上为 125 GS/s，或在 4 个 TekConnect 和 4 个 2.92 mm 通道上同时为 62.5 GS/s（用户可选择） |
| 记录长度 | 标准配置 500 M点；可选配 1 或 2 G点 |
| ADC | 12 位 |
| 有效位数 (ENOB) | 8 GHz 时为 7.7 位至 25 GHz 时为 6.7 位，125 GS/s，500 mV 满量程，信号为满量程的 80% |
| 随机噪声 | 8 GHz 时为 523 μV（0.10% FS），25 GHz 时为 1.13 mV（0.23% FS），满量程为 500 mV |
| 固有抖动 | 60 fs（1 μs 持续时间）至 70 fs（1 ms 持续时间） |
| 操作系统 | 可移动 SSD 上的封闭式 Linux（标准）；可移动 SSD 上的开放式 Windows 10（可选） |
| 显示器 | 15.6 英寸高清电容式触摸屏 (1920 x 1080) |
| 保修 | 1 年标准保修 |

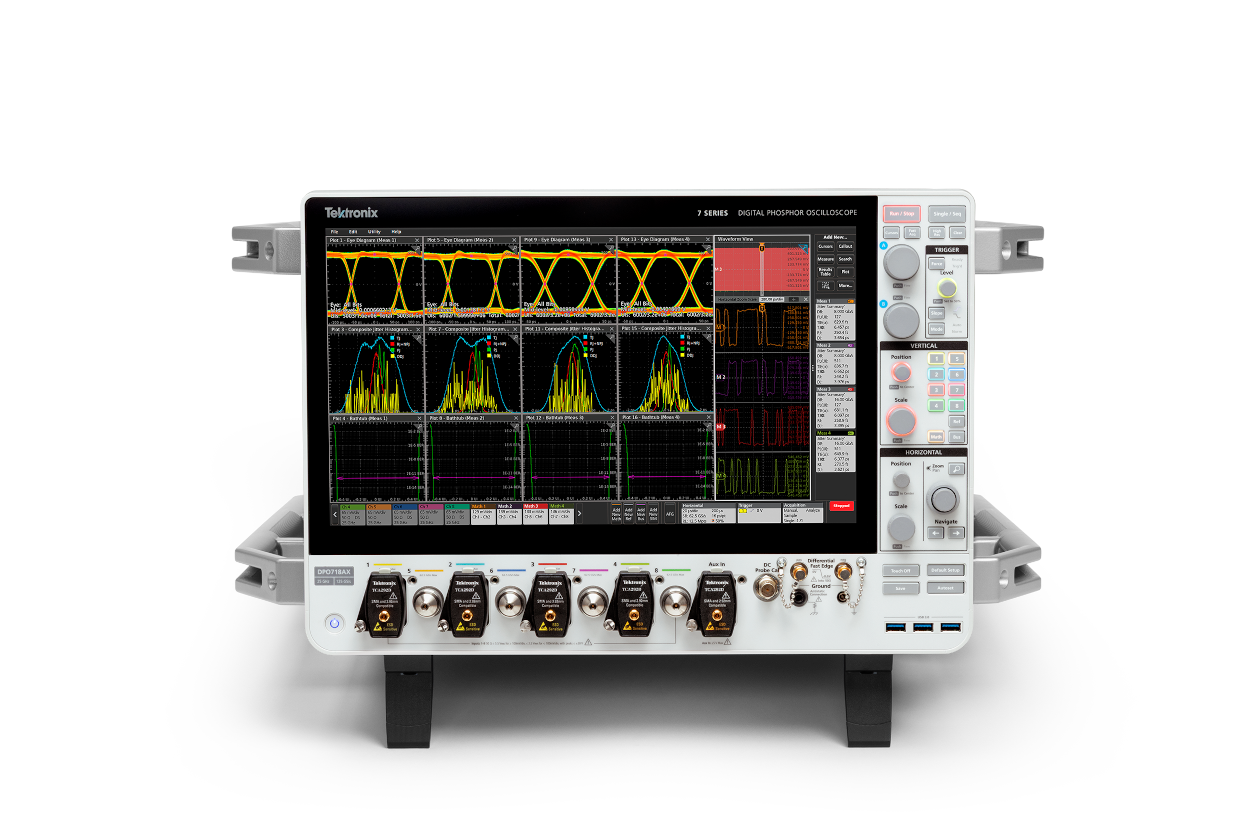

7 系列 DPO
DPO714AX, DPO718AX
带宽
8 GHz、10 GHz、13 GHz、16 GHz、20 GHz、25 GHz（客户可升级）
Channels（通道）
4 条或 8 条模拟通道
采样率
所有 4 个 TekConnect™ 通道上 125 GS/s，或所有 4 个 TekConnect 和 4 个 2.92 mm 通道上 62.5 GS/s（用户可选）
记录长度
标准配置 500 M点；可选配 1 或 2 G点
ADC
12 位
有效位数 (ENOB)
8 GHz 时为 7.7 位至 25 GHz 时为 6.7 位，125
GS/s，500 mV 满量程，信号幅度为满量程的 80%
随机噪声
8 GHz 时为 523 μV（0.10% FS），25 GHz 时为 1.13 mV（0.23% FS），满量程为 500 mV
固有抖动
60 fs（1 μs 持续时间）至 70 fs（1 ms 持续时间）
操作系统
可移动 SSD 上的封闭式 Linux（标准）；可移动 SSD 上的开放式 Windows 10（可选）
显示器
15.6 英寸高清电容式触摸屏 (1920 x 1080)
保修
1 年标准保修
| 选配附件 | 描述 |
|---|---|
| RM7 | 适用于 7 系列的机架安装套件 |
选配附件
RM7
适用于 7 系列的机架安装套件
| 投资保护计划 - 带宽升级、转换、换入/换出 |
|---|
| 有关该程序的详细信息 |
投资保护计划 — 带宽升级、转换、以旧换新/升级换代
