微小电阻测试方案:TSP-2000-MICR微小材料电阻测试

电阻测试是表征材料特性的最常用测试手段,在某些应用中,用户需要进行极端微小电阻(Ultra-low resistance)测试,例如纳米材料,超导材料,继电器开关,低电阻材料、连接器的测试,或者精密的热量测定和研究领域。这些被测件通常具有非常高的导电性和非常小的电阻阻值,对测试连接方案有很大挑战。

下载完整测试方案

微小材料电阻测试

客户在配置方案中面临的问题

上图为融化断裂的纳米管,由于施加电流过大自热引起断裂

在进行这类材料和器件的测试过程中,为了最大限度的降低被测设备的自热效应,确保待测件的安全和测量的准确性,通常会使用加流测压的方式,在被测物两端施加可控的微弱精密电流信号,通过欧姆定律测定被测件的电阻阻值。

  • 如何在极高的电阻测试分辨率和大测试量程进行测试?
  • 如何在上位机中编写适合的软件?

泰克为客户提供一站式解决方案

在微小电阻测试领域,泰克公司提供的微小电阻测试方案,通过使用吉时利高精度电流源622X(100fA~100mA 输出可调)以及纳伏表2182A(1nV灵敏度)组合成为完备的测试解决方案,完美解决了在微小电阻测试过程中经常遇到的问题,使电阻测量灵敏度高达10nΩ。

  • 极高的电阻测试分辨率和大测试量程
  • 更好的发热控制
  • 更先进的测试方法,消除热电动势
  • 交钥匙方案设计,可以提供完整的测试夹具方案和上位机数据采集处理软件

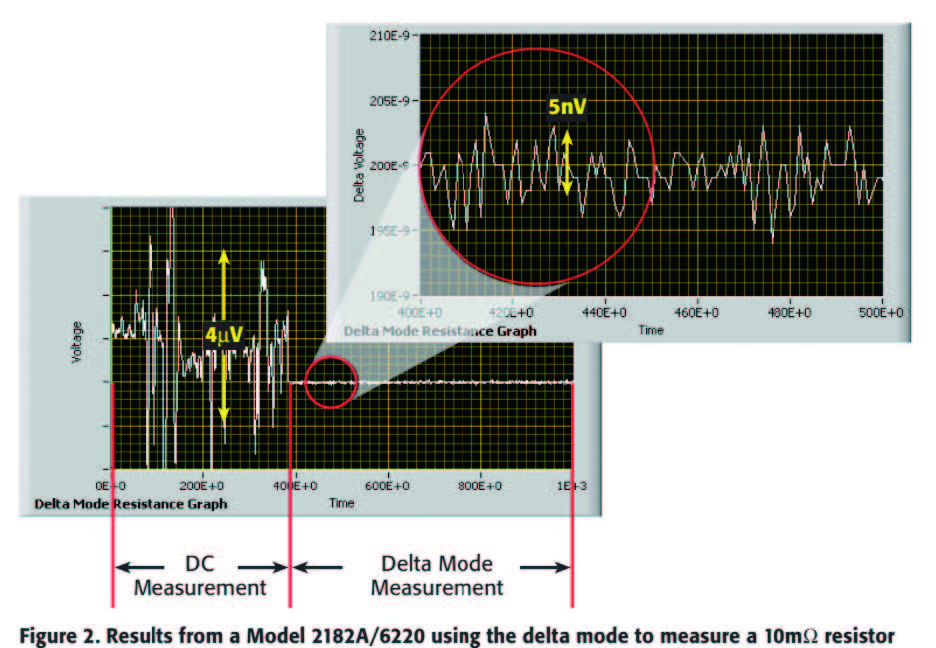

  • 上位机测试软件Cyclestar-MICR提供了多种测试模式,包括R-T功能,电流扫描测试功能,Delta Mode模式。

微小电阻测试方案包括什么?

某研究所测试新型材料电阻特性

  • 6220/6211吉时利电流表
  • 2182吉时利纳伏表
  • CT-MICR-ADP四终端BNC接口转接盒
  • TSP-2000-MICR上位机软件

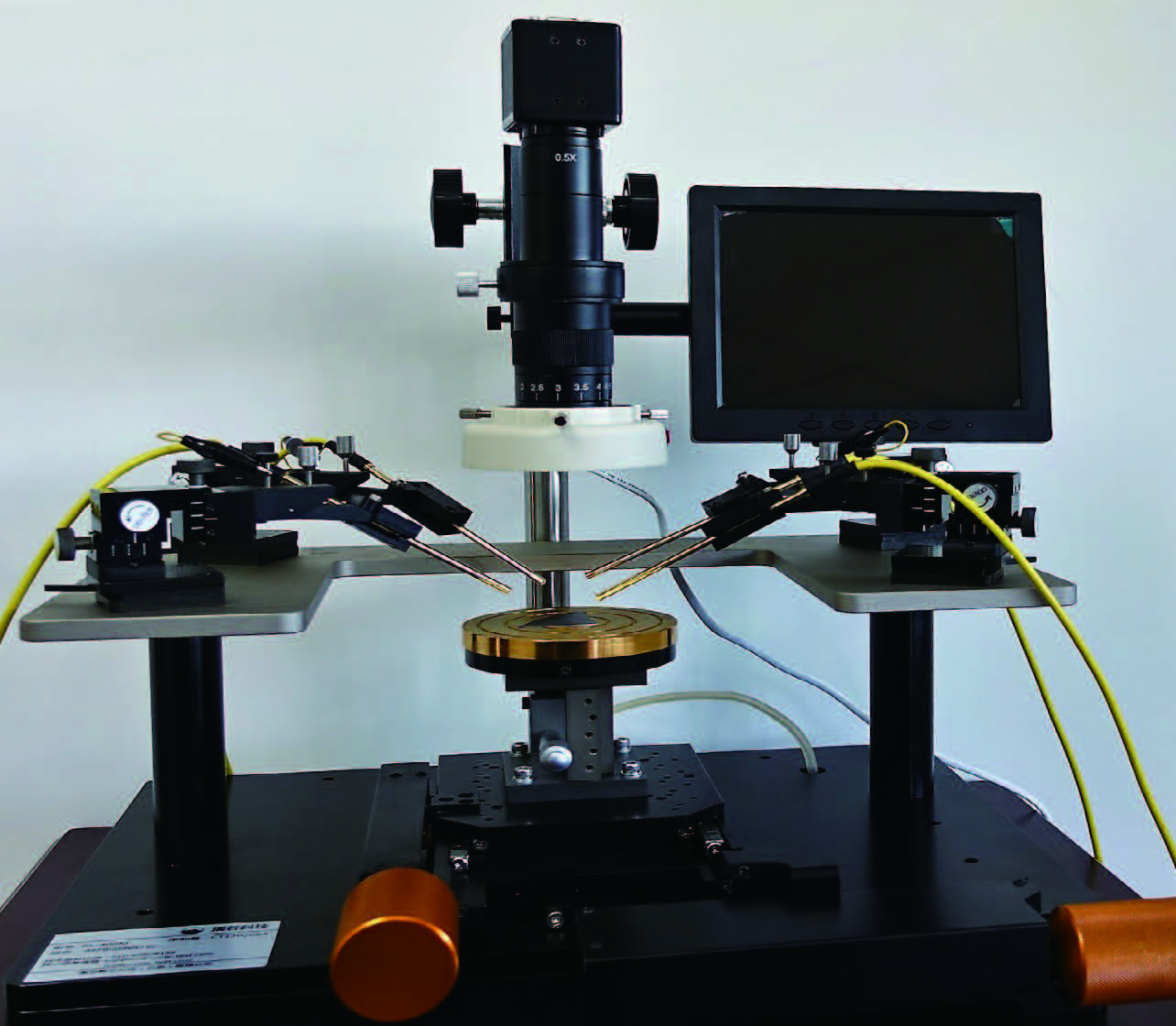

  • 测试夹具或探针台
