借助高级抖动分析软件（选件 DJA），可在广泛的应用场景中获得更深入的时序洞察力。DJA 适用于 5 系列 B MSO、6 系列 B MSO 和 7 系列 DPO 示波器，提供强大的抖动、眼图和时序分析，适用于从低速嵌入式时钟到高速串行接口等各种应用。从串行链路到时钟与 PLL，DJA 助您精准定位抖动源、加速调试进程，并可靠地验证性能。

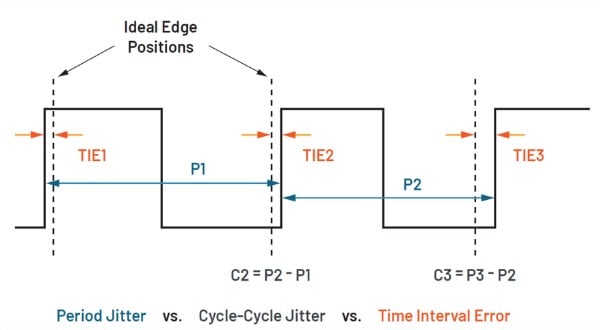

不同的基本抖动测量
抖动分析在验证和调试工作流程中的应用
抖动是指信号时序中出现的非预期偏差，这种偏差会损害信号完整性。在高速系统中，即便是细微的时序偏移，也可能导致眼图闭合、产生误码，并使设计偏离技术规格。无论是电源噪声、串扰、反射还是时钟不稳定性，抖动都会对 USB、PCIe、DDR 和以太网设计造成威胁，影响性能和可靠性。
如何识别和解决抖动问题
如果您发现眼图闭合、数据错误或时钟异常等现象，抖动分析并非可选项 —— 而是至关重要的环节。泰克提供眼图、时钟抖动和定时图和抖动分解等精准工具，可助力定位问题根源，并确保满足时序裕量要求。
如何分析和调试抖动：
- 使用带宽充分的示波器和探头采集 DUT 信号
- 借助 DJA 软件（选件 DJA），只需点击几下，即可开展抖动分析
- 对时钟恢复功能进行配置，以模拟被测系统DUT的运行行为
- 可执行 TIE 分析、眼图分析、抖动浴缸分析及频谱分析。
- 分解总抖动
- 将抖动与可能的根本原因关联
- 进行修正并重新测试
- 使用 SIM 软件（选件 SIM）进行去嵌入、嵌入或均衡
- 调整均衡、布局、功率或组件选择
- 重新采集并重新分析，以确认是否得到改善
- 记录所有内容以确保可追溯性和合规性

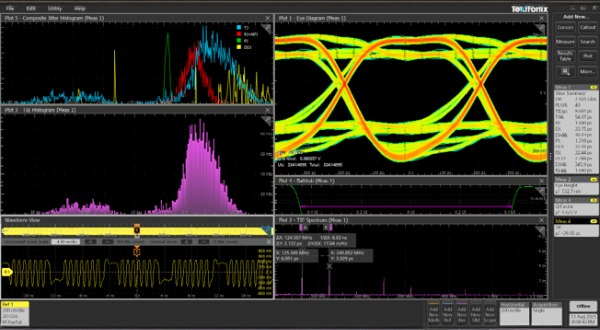

抖动分析显示，2.5 Gb/s 链路在约 125 MHz 处存在主要的周期性抖动、由 ISI 引起的显著数据相关抖动 (DDJ)，以及可测量的占空比失真 (DCD)，这表明时钟或电源耦合可能是根本原因。

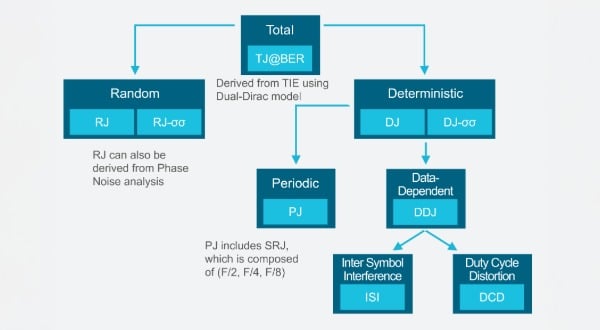

将总抖动分解为其根本组成部分
抖动分解有助于识别根本原因并应用有针对性的修复措施，例如优化时钟源、调整均衡或改进布局。
泰克高级抖动分析（选件DJA) 软件帮助您隔离抖动。只需点击几下，即可通过对以下参数的详细分析确定总抖动 (TJ)：
- 随机抖动 (RJ)：类噪声特性，无边界
- 确定性抖动 (DJ)：可预测、有限（如周期性抖动）
- 以及子组件（PJ、DDJ、ISI、DCD 等）
业界领先的可视化工具
泰克的高级抖动分析软件（选件 DJA）旨在让您深入了解信号的运行特性。
- 泰克具备独特优势，可支持近乎无限制的并行测量与绘图功能——每项测量和绘图均配备独立的时钟恢复设置，能快速对均衡策略、裕量灵敏度或配置变更进行并列对比分析。
- 在单一集成的 UI 内，可呈现多种交互式绘图——包括眼图、直方图、浴缸曲线、频谱图等——助力提升（对信号特性的）洞察深度。
- 实时眼图渲染通过用户可定义的 PLL 仿真同时揭示时序、噪声和失真。
- 眼图参数（如眼高、眼宽、误码率眼图、眼顶/眼底电压及 Q 因子）可对信号裕量进行量化，并为预测性 BER 分析提供支持。
- 提供全面的眼图模板测试功能，包括模板自动拟合与裕量可视化功能，可针对各类串行总线标准，开展符合标准要求的验证测试。

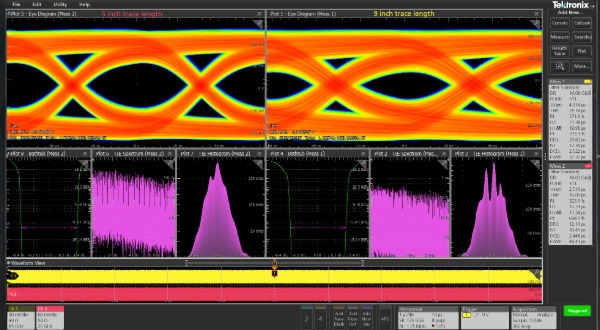

快速对 5 英寸线迹与 9 英寸线迹进行并列对比
基于行业标准的可信抖动分析
泰克的抖动、眼图及时序分析工具依托于奠定行业标准的核心创新技术——并以获得专利的实时时钟恢复、眼图渲染及基于频谱的抖动分解技术作为坚实支撑。获得 PCI-SIG、USB 和其他主流行业机构的信任和认证。
泰克的抖动与时序测量功能，基于其行业标准级 DPOJET 软件所采用的成熟算法构建，这一设计为长期用户确保了测量结果的一致性、可靠性，以及使用体验的连贯性。

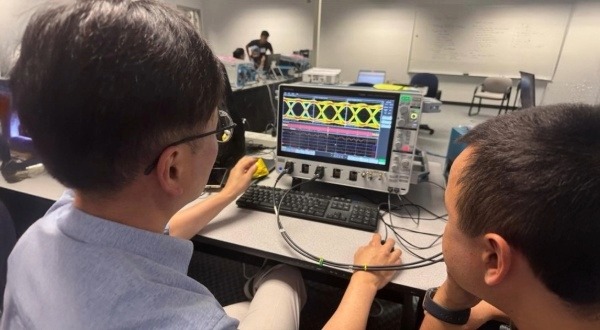

泰克通过常规参与互连测试大会、一致性研讨会及内部对比测试，对相关性进行验证，确保我们的测试结果与行业通用方法及预期标准保持一致。
