RSA6000 系列产品技术资料

频谱分析仪
泰克对于本技术资料上的产品不再有售。

在线阅读:

通过 RSA6000 系列,您可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能。 典型 20 dBm TOI 及 -151 dBm/Hz DANL (2GHz) 为困难的频谱分析测量提供所需的动态范围。

欧盟客户通知

本产品尚未更新以符合 RoHS 2 指令 2011/65 / EU 要求,且将不会发货至欧盟。在 2017 年 7 月 22  日前,客户可以通过欧盟市场的库存购买产品直至库存售罄。泰克致力于为您提供所需的解决方案。请联系您的当地销售代表以获取进一步帮助,或确定是否有可用的替代产品。泰克将继续为全球范围内仍享受质保支持的产品提供服务。

关键性能指标
  • 20 dBm 三阶交调点,2GHz,典型
  • 显示的平均噪声电平 –151 dBm/Hz,2 GHz(–167 dBm/Hz,预放大器开启,典型)实现低电平信号搜索
  • 革命性的 DPX 显示瞬态事件,最短事件持续时间 3.7 μs
  • 在频率边沿或功率边沿瞬态事件上触发,最短事件持续时间为频域内 3.7 μs 或时域内 9.1 ns
  • 在 110 MHz 带宽上长达 7.15 s 的采集可直接储存为 MATLAB™ 兼容文件
主要特点
  • 高性能频谱分析
    • 全面预选,一直无镜频,在任何采集带宽上实现最大动态范围
    • 最快的高分辨率扫描速度:1 GHz 扫描,10 kHz RBW,<1 秒
    • 内置预放高达 20 GHz
  • 发现
    • DPX®频谱处理技术采用基于发生频率的颜色等级显示,可以直观地了解随时间变化的 RF 信号
    • Swept DPX 频谱在整个仪器频宽上实现了前所未有的信号发现能力
  • 触发
    • DPX density™触发直接从 DPX 显示画面中激活
    • 时间判定触发和欠幅脉冲触发功能捕获难检瞬态信号
    • 频率模板触发功能捕获频域中任何变化
  • 捕获
    • 无隙 DPX 三维频谱图可以记录最长 4444 天的频谱信息,进行分析和重放
    • 接口 TekConnect® 探头,实现 RF 探测
  • 分析
    • 时间相关多域显示,在调试时更快地了解因果关系
    • 标准功率、频谱和统计测量帮助您表征器件和系统:通道功率, ACLR, 功率相对于时间关系, CCDF, OBW/EBW和杂散信号搜索
    • AM/FM/PM 调制和音频测量(选项 10)
    • 相位噪声和抖动测量(选项 11)
    • 稳定时间测量、频率和相位(选项 12)
    • 脉冲测量 (选项 20):超过 30 种脉冲测量,可以采集 200,000 多个脉冲,进行后期分析和累积统计。
    • 通用数字调制分析(选项 21)为 20 多种调制类型提供矢量信号分析仪功能
    • 简单全面地进行 APCO Project 25 发射机一致性测试和分析,包括第 1 期 (C4FM) 和第 2 期 (TDMA) (选项 26)
    • WLAN 分析,包括 802.11 a/b/g/j (选项 23)、802.11n (选项 24)、802.11ac (选项 25)
    • 噪声因数和增益测量 (选项 14)
    • Bluetooth® 分析 (选项 27)

    • 信号强度功能用音频音调及可视方式表示接收信号强度
    • LTE™ FDD 和 TDD 基站 (eNB) 发射机 RF 测量 (选项 28)

应用
  • 频谱管理 – 查找干扰和未知信号
  • 雷达/电子战 – 脉冲和跳频系统的完整鉴定对雷达和脉冲 RF 信号进行鉴定
  • RF 调试 – 组件、模块和系统
  • 无线电/卫星通信 – 分析认知无线电和软件定义无线电系统随时间变化的行为
  • EMI 诊断 – 增强设计能够通过一致性测试的信心
  • 长期演进 (LTE), 蜂窝

RSA6000-Spectrum-Analyzer-Datasheet


革命性的 DPX®频谱显示揭示了瞬变信号过程,帮助您发现不稳定性、毛刺和干扰信号。这里能够清晰观察偶发性瞬态事件。发生频率用色彩等级显示,将偶发瞬态事件用蓝色表示,噪声背景用红色表示。 DPX Density™触发被激活,屏幕中心的测量框中可以看到,Trigger On This™已经被激活。任何大于选定电平的信号密度都会形成一个触发事件。


RSA6000-Spectrum-Analyzer-Datasheet


触发和捕获:DPX 密度触发(DPX Density™)功能监测频域中的变化,并把任何违规信号捕获到存储器中。三维频谱图(左窗格)显示了频率和幅度随时间变化情况。通过在三维频谱图中选择频谱违规触发 DPX 密度触发功能的时点,频域画面(右窗格)会自动更新,显示该具体时点的详细频谱视图。

高性能频谱和矢量信号分析,等等

RSA6000 系列代替了传统的高性能信号分析仪,提供了完成日常任务所需的测量信心和功能。 典型 20 dBm TOI 及 -151 dBm/Hz DANL (2GHz) 为困难的频谱分析测量提供所需的动态范围。所有分许经过完全预选,无像频。 RSA6000 系列使用宽带预选滤波器,始终位于信号路径中。不再需要“断开预选器”在动态范围和分析带宽之间寻求折中。

标配完整的功率和信号统计测量工具,包括信道功率、ACLR、CCDF、OBW、AM/FM/PM 和杂散测量。提供的相位噪声和通用调制分析测量满足了用户对高性能分析工具的期待。

但是,仅成为高性能信号分析仪还不足以满足当今跳频瞬态信号的需要。

RSA6000 系列将帮助您轻松发现其他信号分析仪可能会漏掉的设计问题。革命性的 DPX®频谱显示能够以颜色直观生动地实时呈现频域中瞬变信号随时间变化的情况,使您对您的产品设计的稳定性充满信心,或者在错误出现时立即予以显示。 一旦通过 DPX®发现了一个问题,RSA6000 系列信号分析仪便能在该事件上触发,捕获变化 RF 事件的一段连续记录,并在所有域中进行时间相关分析。就在一台设备中同时获得高性能频谱分析仪、宽带矢量信号分析仪以及实时频谱分析仪所独有的触发-捕获-分析功能。

发现

专利的 DPX®频谱处理引擎将瞬态事件的实时分析带到频谱分析仪上。每秒钟可进行多达 292,968 次频率变换,可以显示频域内最短 3.7 μs 的事件。比扫描分析技术快了几个数量级。可以按照发生频率在位图式显示中对事件进行颜色编码,对瞬态信号行为提供无可比拟的洞察信息。DPX 频谱处理器可在仪器的全频率范围进行扫描,能够捕获以往在任何频谱分析仪中不可能获得的宽带瞬变信号。 在只要求频谱信息的应用中,RSA6000 系列可对高达 60,000 条频谱光迹提供无隙的频谱记录、重放和分析。 频谱记录分辨率从每行 110 μs 至 6400 s 可变,支持数天记录时间。

触发

泰克在提供创新触发功能方面具有悠久历史,RSA 系列频谱分析仪在触发信号分析方面保持行业领先地位。 RSA6000 系列为现代数字式 RF 系统的故障排除提供了独一无二的触发功能, 触发类型包括时间限定功率、欠幅、密度和频率模板。

时间限定可应用到任何内部触发源,能够捕获脉冲串中的“短脉冲”或“长脉冲”,或者仅在某个频域事件持续指定的时间才会触发。欠幅触发捕获对于开启或关断至错误电平的偶发脉冲进行故障排除,极大地缩短故障查找时间。

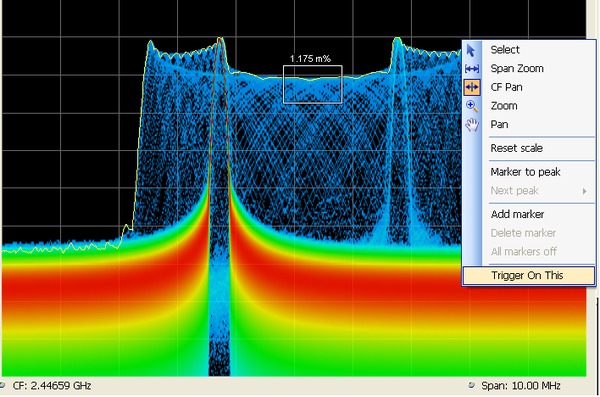

DPX Density™ 触发对测量的发生频率或 DPX 显示的密度进行处理。 独特的 Trigger On This™ 功能允许用户简单地单击 DPX 显示上感兴趣的信号,将自动设置触发电平在稍低于所测量密度时触发。只需单击一下按钮即可捕获高电平信号中存在的低电平信号。

频率模板触发 (FMT) 可方便配置来监视采集带宽中频率占用的所有变化。

功率触发可在时域中设定监视用户定义的功率阈值。分辨率带宽可与功率触发配合使用,用于限带和降噪。提供两个外部触发用于与测试系统事件同步。

捕获

通过一次捕获,便能够进行多域测量,而无需重新捕获。采集带宽以内的所有信号都将被记录在 RSA6000 系列的深存储器中。记录长度因所选择的采集带宽而异,110 MHz 带宽时最长记录 7.15 秒,1 MHz 带宽时最长 343.5 秒,或者在使用深度存储器(选项 53)的情况下在 10 kHz 带宽时最长 6.1 小时。在高达 110 MHz(选项 110)的采集带宽下提供 73 dB 的 SFDR,能对大信号中存在的小信号进行实时捕获。任何长度的采集数据都可以存储为 MATLAB™ Level 5 格式,进行离线分析。

市场上大多数频谱分析仪都采用窄带可调谐带通滤波器,其通常是 YIG 调谐滤波器 (YTF),作为预选器。这些滤波器提供了镜频抑制功能,通过限制第一个混频阶段存在的信号数量,改善扫频应用中的杂散信号性能。YTF 本身是窄带器件,带宽通常限制在低于 50 MHz。在执行宽带分析时,这些分析仪绕过输入滤波器,在要求进行宽带分析的模式下运行时,容易发生镜频响应,如实时信号分析。

与带有YTF的频谱分析仪不同,泰克实时信号分析仪采用宽带无镜频结构,保证仪器被调谐到频段以外的频率时信号不会产生杂散信号或镜频响应。这种无镜频响应使用专门设计的一系列输入滤波器实现,从而抑制所有镜频响应。输入滤波器被最宽的采集带宽重叠,确保一直提供全带宽采集。这一系列滤波器作为其它频谱分析仪使用的预先器,但其好处是一直启动,同时仍能在所有仪器带宽设置和所有频率上提供无镜频响应。

分析

RSA6000 系列信号分析仪提供了众多分析功能,对于从事元器件或 RF 系统设计、集成和性能验证的工程师或者从事网络或频谱管理的营运工程师能够显著提高工作效率。除了频谱分析以外,频谱图可以同时显示频率和幅度随时间的变化。可以在频域、相位域、幅度域和调制域上进行时间相关测量。这特别适合包括跳频、脉冲特征、调制切换、建立时间、带宽变化和间歇性信号的信号分析。

您可以依赖的性能

您可以信赖泰克,提供您可以依赖的性能。除了行业领先的服务和支持之外,此产品标配一年保修支持。

测量功能

RSA6000 系列及可用选项和软件包的测量功能概述如下:

测量 描述
频谱分析仪测量 信道功率, 邻道功率, 多载波邻道功率/泄漏比, 占用带宽, xdB带宽, dBm/Hz标记, dBc/Hz标记, 频谱辐射模板
时域和统计测量 RF IQ对时间, 功率对时间, 频率对时间, 相位对时间, CCDF, 峰均比
杂散搜索测量 多达 20 个频率范围,用户可在每个频率范围内选择检波器(峰值、平均值、准峰值)、滤波器(RBW、CISPR、MIL)和 VBW。线性或对数频率标度。绝对功率或相对于载波的测量和违例。以表格形式显示最多 999 个杂散,可以导出为 CSV 格式
模拟调制测量 %幅度调制(+峰值, –峰值, RMS, 调制深度)
频率调制(±峰值, +峰值到–峰值, RMS, 峰峰值/2, 频率误差)
相位调制(±峰值, RMS, +峰值到–峰值)
AM/FM/PM 调制和音频测量(选项 10) 载波功率, 频率误差, 调制频率, 调制参数(±峰值, 峰峰值/2, RMS), SINAD, 调制失真, S/N, THD, TNHD
相位噪声和抖动测量(选项 11) 相位噪声对频率偏置
偏置范围10 hz ~ 1 GHz。测量载波功率, 频率误差, RMS相位噪声, 积分抖动, 残余FM
稳定时间(频率和相位) (选项 12) 测得频率, 自上次稳定频率的稳定时间, 自上次稳定相位的稳定时间, 自触发的稳定时间。自动或手动选择参考频率。用户可以调节测量带宽,进行平均和平滑。用户可设置 3 个区域进行通过/失败模板 (Mask) 测试
噪声系数和增益测量 (选项 14) 噪声系数、增益、Y因数、噪声温度和表格结果的测量画面。提供了单频率抄表和扫描轨迹结果。支持行业标准噪声源。测量放大器和其他非变频器件及固定本振上变频器和下变频器。根据用户自定义极限执行模板测试。内置不确定度计算器。
高级脉冲分析套件(选项 20) 多分段捕获的 Pulse-Ogram™ 瀑布图显示,其中包括各脉冲的幅度与时间及频谱。脉冲频率, 增量频率, 平均开点功率, 峰值功率, 平均发送功率, 脉冲宽度, 上升时间, 下降时间, 重复间隔(秒), 重复间隔(Hz), 占空因数(%), 占空因数(比率), 纹波(dB), 纹波(%), 顶降(dB), 顶降(%), 过冲(dB), 过冲(%),脉冲基准脉冲频率差, 脉冲基准脉冲相位差, 脉冲到脉冲频率差, 脉冲到脉冲相位差, RMS 频率误差, 最大频率误差, RMS 相位误差, 最大相位误差, 频率偏差, 相位偏差, 脉冲响应(dB), 脉冲响应(时间), 时间标记。
通用数字调制分析 (选项 21) 误差矢量幅度(EVM) (RMS, 峰值, EVM对时间), 调制误差比(MER), 幅度误差(RMS, 峰值, 幅度误差对时间), 相位误差(RMS, 峰值, 相位误差对时间), 原点偏置, 频率误差, 增益失衡, 正交误差, Rho, 星座图, 符号表
DPX Density测量 测量频谱画面上任何位置的 % 信号密度,并在达到规定信号密度时触发
RSAVu分析软件 W-CDMA、HSUPA。HSDPA, GSM/EDGE, CDMA2000 1x, CDMA2000 1xEV-DO, RFID, 相位噪声, 抖动, IEEE 802.11 a/b/g/n WLAN, IEEE 802.15.4 OQPSK (Zigbee), 音频分析
地图和信号强度(选项 MAP) 内置地图软件支持手动路测和自动路测。通过USB或蓝牙连接支持商用第三方GPS接收机。支持MapInfo格式和扫描版本地图。另外支持导出到流行的Google Earth和MapInfo地图格式,进行后期分析。信号强度测量用看得见和听得到的方式指明信号强度。
灵活 OFDM 分析(选项 22) WLAN 802.11a/g/j/p和WiMAX 802.16-2004 OFDM分析
WLAN 802.11a/b/g/j/p 测量应用(选项 23) IEEE 标准规定的所有 RF 发射机测量,以及各种其它测量,包括载频误差、符号定时误差、平均/峰值突发功率、IQ 原点偏置、RMS/峰值 EVM 及分析显示画面,如 EVM 和相位/幅度误差对时间/频率或对符号/副载波,以及包头解码信息和符号表。
WLAN 802.11n 测量应用(选项 24)
WLAN 802.11ac 测量应用(选项 25)
APCO P25 一致性测试和分析应用 (选项 26) 一套完整的按钮式基于TIA-102标准的发射机测量及通过/失败结果,包括ACPR、发射机功率和编码器启动时间、发射机吞吐延迟、频率偏差、调制保真度、符号速率精度和瞬态频率特点以及HCPM发射机逻辑通道峰值ACPR、时隙外功率、功率包络和时间对准。
蓝牙基本 LE TX SIG 测量 (选项 27) 由蓝牙 SIG 为基本速率和蓝牙低能耗规定的发射机测量预置值。结果中还包括通过/不通过信息。该应用还提供了分组包头字段解码功能,可以自动检测标准,包括增强数据速率。
LTE 下连 RF 测量(选项 28) 小区号、ACLR、SEM、频道功率和 TDD Toff 功率的预置值。支持TDD和FDD帧格式及3GPP TS第12.5版规定的所有基站。结果包括测试通过/不通过信息。如果连接的仪器具有所需的带宽,实时设置可快速进行 ACLR 和 SEM 测量。

RSA6000-Spectrum-Analyzer-Datasheet


多域观测视图使得发现设计或运行问题的能力达到了新的水平,这是使用常规分析仪不可能做到的。上图,矢量调制质量和星座(选项 21)与 DPX®频谱显示技术的连续监测结合在一起。


RSA6000-Spectrum-Analyzer-Datasheet


杂散信号搜索 - 最多可定义 20 个非连续频率区域,每个区域有其自己的解析带宽、视频带宽、检波器(峰值、平均值、准峰值)及极限范围。测试结果可以用 CSV 格式导出到外部程序,最多可报告 999 个杂散点。频谱结果显示可采用线性或对数标度。


RSA6000-Spectrum-Analyzer-Datasheet


高级信号分析软件包 (选项 20) 在每个脉冲上提供了 20 多种自动脉冲参数计算。您可以通过测量峰值功率、脉宽、上升时间、纹波、顶降、过冲和脉冲到脉冲相位,简便地验证设计。脉冲响应和相位误差等测量可以了解 FM 线性调频质量。通过自动计算脉宽和脉冲响应(右下方),可以看到一个脉冲串(左上方)。左下显示为脉冲响应的详细视图,DPX®显示监视右上方的频谱。


RSA6000-Spectrum-Analyzer-Datasheet


可以选配 802.11 标准分析选项。此处分析 802.11ac 80 MHz 信号,提供被分析信号的星座显示、幅度与时间关系显示、WLAN 测量摘要以及 DPX 频谱。DPX显示画面中可以清楚地看到WLAN信号的“肩部”密度,标记被放在抑制的信号中心载波上。摘要面板上可以看到 -47.65 dB 的 EVM 及其他信号测量。


RSA6000-Spectrum-Analyzer-Datasheet


相位噪声和抖动测量(选项 11)为很多应用代替了传统的相位噪声测试仪,为您的 RSA6000 系列增加价值。通过优化每个载波偏置上的采集带宽和衰减器设置实现最大动态范围,可在高达 1 GHz 的载波偏置上测量相位噪声,并且自动降低内部相位噪声。对于不太重要的测量,可应用速度优化以更快地获得结果。在 1 MHz 偏置上典型的杂散相位噪声 -130 dBc/Hz,载波频率18 GHz,为很多应用提供足够的测量裕量。


RSA6000-Spectrum-Analyzer-Datasheet


稳定时间测量(选项 12)非常简单且自动完成。用户可以选择测量带宽、容限频段、参考频率(自动或手动),并可以为通过/失败测试最多设置三个容限频段。稳定时间可以外部或内部触发作为参考点,也可以从上次稳定频率或相位开始计算。在此图中,振荡器跳频的频率稳定时间是通过被测设备的外部触发点测量的。


RSA6000-Spectrum-Analyzer-Datasheet


扫描 DPX 将革命性的 DPX Density™触发与欠幅脉冲上的触发功能结合起来,并且在任何触发上应用时间限定。此处看到的欠幅触发可用于跟踪脉冲群内的不相容脉冲,极大地加快获得深入信息的速度。时间限定可用于从雷达信号中更高分辨率脉冲中分理出测距脉冲,或者仅在持续时间超过指定时间的信号上触发。


RSA6000-Spectrum-Analyzer-Datasheet


扫描 DPX 改写了扫描频谱分析完成的方式,并且包含在基础仪器内。DPX 引擎在 110 MHz 带宽上每秒收集成千上万个频谱。用户现在可以在 RSA6000 系列的整个输入范围内扫描 DPX,最高可达 20 GHz。在这里我们可以看到 1 GHz 跨度的 DPX 扫描,揭示出主脉冲信号电平下两个窄带杂散信号。在传统的频谱分析仪还在捕获一个频谱的时候,RSA6000 系列捕获的频谱数量高出几个数量级。这种全新的性能减少了宽带搜索期间漏掉时间隔行扫描信号和瞬态信号的机会。


RSA6000-Spectrum-Analyzer-Datasheet


DPX 三维频谱图可以一次无隙监测多天的频谱。可以记录和检查 60,000 条光迹,每行分辨率可以从 110 μs 到 6400 s 调节。


RSA6000-Spectrum-Analyzer-Datasheet


累积统计量提供最小、最大值时间戳以及对多个采集的峰峰值、平均和标准偏差,从而进一步扩大了分析范围。直方图显示右侧和左侧的异常值。


RSA6000-Spectrum-Analyzer-Datasheet


Pulse-Ogram 显示多分段捕获的瀑布图,其中包括各脉冲的相关幅度与时间以及频谱。可用于外部触发,以显示目标范围和速度。

RSA6000-Spectrum-Analyzer-Datasheet

噪声系数和增益测量(选项14)帮助您使用RTSA和噪声源迅速简便地测量您的器件。这个图像显示了测量摘要表及噪声温度、增益、噪声系数和Y因数图。


RSA6000-Spectrum-Analyzer-Datasheet


使用按钮预置和测试通过/不通过信息快速验证 LTE 基站发射机

技术规格

除另行说明外,所有技术规格均受保证。除另行指明外,所有技术规格均适用于所有型号。

型号概述

有关可选显示和测量,请参阅各个选项的章节

对实时数据基于 DPX® 的测量

DPX 频谱显示(实时 RF 颜色等级频谱)

DPX 三维频谱图(实时三维频谱图)

DPX 幅度与时间关系

DPX 频率与时间关系

DPX 相位与时间关系

采集数据的显示和测量

频谱(幅度与线性或对数频率关系)

三维频谱图(在采集数据时间内的幅度与频率关系)

杂散(幅度与线性或对数频率关系)

幅度与时间关系

频率与时间关系

相位与时间关系

幅度调制与时间关系

频率调制与时间关系

相位调制与时间关系

RF IQ 与时间关系

时间概要

CCDF

峰均比

频率偏置测量
可在中心频率或指定测量频率执行信号分析(在仪器允许的采集和测量带宽限制范围内)
采集重放
重放整个采集内存的内容或者某些采集和帧片段,历史可收集最多 64,000 个采集(每个包含一个或多个帧)或者 1 GB 的采样速度,包括 DPX 三维频谱图数据(以先到极限者为准)
频率特征
中心频率设置分辨率
0.1 Hz
频率标记读数精度

±(RE × MF + 0.001 × 频宽 + 2) Hz

(RE = 参考频率误差)

(MF = 标记频率(Hz))

跨度精度
±0.3%(自动模式)
参考频率
校准时初始精度
1 × 10 -7(10 分钟暖机后)
每天老化
1 × 10 -9(工作 30 天后)
每年老化
5 × 10 -8(工作第一年)
十年老化
3 × 10 -7(工作 10 年后)
温度漂移
2 × 10 -8(0 至 50 ℃)
累积误差(温度 + 老化)
4 × 10 -7(在校准后 10 年内,典型)
参考输出电平
>0 dBm(选定内部参考)
参考输出电平(环通)
0 dB 标称增益,从外部参考输入至参考输出,+15 dBm 最大输出
外部参考输入频谱
1 至 25 MHz(步长 1 MHz)+ 1.2288 MHz、4.8 MHz、19.6608 MHz、31.07 MHz
外部参考输入要求
频率精度
在列出的有效输入频率的 ±3 × 10 -7 以内
杂散
< -80 dBc,100 kHz 偏置,以避免屏幕杂散
输入电平范围
-10 dBm 至 +6 dBm
触发相关特征
触发事件源
RF 输入、触发 1(前面板)、触发 2 (后面板)、选通、行
触发设置
触发时间点可设置在总采集长度的 1 至 99%
触发组合逻辑
“Trig 1 AND Trig 2/Gate”可以定义为一个触发事件
触发动作
触发时保存采集和/或保存图片
功率电平触发
电平范围
参考电平 0 dB 至 -100 dB
精度
对于触发电平在噪声本底以上 >30 dB,信号电平的 10% 至 90%
电平 ≥ –50 dB(自参考电平)
±0.5 dB
从< –50 dB 至–70 dB(自参考电平)
±1.5 dB
触发带宽范围
在最大采集带宽处
标准
4 kHz 至 20 MHz + 宽开
选项 40110
11 kHz 至 60 MHz + 宽开
触发位置时基不确定度
40 MHz 采集带宽,20 MHz 带宽
不确定度 = ±15 ns
110 MHz 采集带宽,60 MHz 带宽(选项 110)
不确定度 = ±5 ns
触发再准备时间,最短(快速帧开启)
10 MHz 采集带宽
≤25 μs
40 MHz 采集带宽
≤10 μs
110 MHz 采集带宽(选项 110)
≤5 μs
频率模板触发(选项52)
模板形状
用户定义
模板点水平分辨率
<频宽的0.12%
电平范围
参考电平 0 dB 至 -80 dB
电平精度1
参考电平 0 至 –50 dB
±(信道响应 + 1.0 dB)
参考电平 –50 dB 至 –70 dB
±(信道响应 + 2.5 dB)

1适用于高于噪底>30 dB的模板。

跨度范围

100 Hz 至 40 MHz

100 Hz 至 110 MHz(选项 110)

100% 幅度 100% 触发概率的最短信号持续时间
超过最短事件持续时间指标的事件都会带来频率模板触发精度降额。
选项 110 跨度 = 110 MHz
FMT RBW最短事件持续时间 (μs)
标准选项 09
10 MHz 17.33.7
1 MHz19.55.8
100 KHz37.637.6
标准 跨度 = 40 MHz
FMT RBW最短事件持续时间 (μs)
标准选项 09
5 MHz17.53.9
1 MHz19.55.8
300 KHz25.111.4
100 KHz37.730.9
触发位置不确定度
采集带宽 选项 52(RBW = 自动) 选项52 加选项 09(RBW = 自动)
40 MHz ±12.6 μs ±5.8 μs
110 MHz ±9.8 μs ±3 μs
高级触发
DPX 密度触发
密度范围
0 至 100% 密度
水平范围

0.25 hz 至 40 MHz

0.25 Hz 至 110 MHz(选项 110)

欠幅触发
欠幅定义
正、负
精度(适用于触发电平在噪声本底以上 >30 dB,信号电平的 10% 至 90%)

±0.5 dB(电平 ≥ -50 dB,自参考电平)

±1.5 dB(< -50 dB 至 -70 dB,自参考电平)

时间限定触发
触发类型和源
时间限定可应用至:电平、频率模板(选项 52)、DPX 密度、欠幅、外部1,外部 2
时间限定范围

T1:0 至 10 秒

T2:0 至 10 秒

时间限定定义

短于 T1

长于 T1

长于 t1 且短于 T2

短于 t1 或长于 t2

频率边沿触发
范围
±(1/2 ×(采集带宽或 TDBW(如果激活)))
最短事件持续时间

25 ns,40 MHz 采集带宽,不使用触发 RBW

50 ns,40 MHz 采集带宽,使用 20 MHz 触发 RBW

9.1 ns,110 MHz 采集带宽,无 RBW

16.7 ns,110 MHz 采集带宽,使用 60 MHz 触发 RBW

.
时基不确定度
同功率触发位置时基不确定度
释抑触发
范围
20 ns 至 10 秒
最短信号持续时间

100% 拦截概率,完整幅度

110 MHz 跨度
RBW FFT 长度 频谱/秒 最短事件持续时间 100% POI (μs)
基本设备 选项 09
10000  1024  292,969  17.3  3.7
1000  1024  292,969  19.5  5.8
300  2048  146,484  28.5  14.8
100  4096  73,242  37.6  37.6
30  16384  18,311  134.6  134.6
20  32768  18,311  229.2  229.2
40 MHz 跨度
RBW FFT 长度 频谱/秒 最短事件持续时间 100% POI (μs)
基本设备 选项 09
5000  1024  292,969  17.5  3.9
1000  1024  292,969  19.4  5.8
300  1024  146,484  25  11.4
100  2048  73,242  37.6  30.8
30  4096  36,621  93.6  93.6
20  8192  18,311  147.3  147.3
10  16384  18,311  194.5  194.5
外部触发 1
电平范围
-2.5 V 至 +2.5 V
电平设置分辨率
0.01 V
触发位置时基不确定度(50 Ω 输入阻抗)
MHz 采集带宽,40 MHz 跨度
不确定度 = ±20 ns
110 MHz 采集带宽,110 MHz 跨度(选项 110)
不确定度 = ±12 ns
输入阻抗
可选择 50 Ω/5 kΩ 阻抗(标称)
外部触发 2
阈值电压
固定,TTL
输入阻抗
10 kΩ(标称)
触发状态选择
高、低
采集相关特点
A/D 转换器
100 MS/s,14 位(可选 300 MS/s,14 位,选项 110)
最短采集长度
64 个采样
采集长度设置分辨率
1 个采样
快速帧采集模式1
>一次采集中最多可以存储 100 万条记录(用于脉冲测量和三维频谱图分析(要求选项 53))

1具体数量取决于带宽、采样率、采集时间。实现最多 200,000 个脉冲

内存深度(时间)和最短时域分辨率
采集带宽 采样速率(适用于 I 和 Q) 记录长度 记录长度(选项 53) 时间分辨率
110 MHz(选项 110) 150 MS/s 1.79 s 7.15 s 6.6667 ns
60 MHz(选项 110) 75 MS/s 3.58 s 14.31 s 13.33 ns
40 MHz 50 MS/s 4.77 s 19.08 s 20 ns
20 MHz 25 MS/s 9.54 s 38.17 s 40 ns
10 MHz 12.5 MS/s 19.08 s 76.35 s 80 ns
5 MHz 6.25 MS/s 38.17 s 152.7 s 160 ns
2 MHz 1 3.125 MS/s 42.9 s 171.8 s 320 ns
1 MHz 1.56 MS/s 85.8 s 343.5 s 640 ns
500 kHz 781 kS/s 171.7 s 687.1 s 1.28 μs
200 kHz 390 kS/s 343.5 s 1374 s 2.56 μs
100 kHz 195 kS/s 687.1 s 2748 s 5.12 μs
50 kHz 97.6 kS/s 1374 s 5497 s 10.24 μs
20 kHz 48.8 kS/s 2748 s 10955 s 20.48 μs
10 kHz 24.4 kS/s 5497 s 21990 s 40.96 μs
5 kHz 12.2 kS/s 10955 s 43980 s 81.92 μs
2 kHz 3.05 kS/s 43980 s 175921 s 328 μs
1 kHz 1.52 kS/s 87960 s 351843 s 655 μs
500 Hz 762 S/s 175921 s 703687 s 1.31 ms
200 Hz 381 S/s 351843 s 1407374 s 2.62 ms
100 Hz 190 S/s 703686 s 2814749 s 5.24 ms

1在跨度 ≤2 MHz 范围内可存储更高分辨率数据,缩短了最大采集时间。

带宽相关特点
分辨率带宽
分辨率带宽范围(频谱分析)

0.1 Hz 至 8 MHz

0.1 Hz 至 10 MHz(选项 110)

分辨率带宽形状
近似高斯,形状因子 4.1:1 (60:3 dB) ±10%,典型
分辨率带宽精度
±1%(自动耦合 RBW 模式)
其他分辨率带宽类型
Kaiser 窗(RBW)–6 dB mil、CISPR、Blackman-Harris 4B 窗、均匀(无)窗、平顶(载波幅度)窗、Hanning 窗
视频带宽
视频带宽范围
1 Hz 至 10 MHz + 宽开
RBW/VBW 最大
10,000:1
RBW/VBW 最小
1:1 + 宽开
分辨率
输入值的 5%
精度(典型)
±10%
时域带宽(幅度与时间关系显示)
时域带宽范围
至少采集带宽的 1/10 至 1/10,000,最小 1 Hz
时域带宽形状

≤10 MHz,近似高斯,形状因子 4.1:1 (60:3 dB),典型

20 MHz(60 MHz,选项 110),形状因子 <2.5:1 (60:3 dB),典型

时域带宽精度

1 Hz 至 10 MHz = 1%(自动耦合)

20 MHz 和 60 MHz = 10%

最小可稳定频谱分析 RBW 与跨度关系
频率跨度 RBW
>10 MHz 100 Hz
>1 MHz 至 10 MHz 10 Hz
>5 kHz 至 1 MHz 1 Hz
≤5 kHz 0.1 Hz
频谱显示光迹、检测器和函数
特点 说明
光迹 三个光迹 + 1 个数学波形 + 1 个三维频谱图光迹用于频谱显示
检测器 峰值、–峰值、平均、±峰值、采样、CISPR(平均、峰值、准峰值、对数平均)
光迹函数 正常、平均、最大保持、最小保持、对数平均
频谱光迹长度 801、2401、4001、8001 或 10401 点
最短 FFT 长度与光迹长度(与跨度和 RBW 无关)
光迹长度(点) 最小 FFT 长度
801  1024
2401  4096
4001  8192
10401  16384
分辨率带宽范围与跨度关系 (DPX®)
采集带宽 RBW(最小) RBW(最大)
110 MHz 20 kHz 10 MHz
55 MHz 10 kHz 5 MHz
40 MHz 10 kHz 3 MHz
20 MHz 5 kHz 2 MHz
10 MHz 2 kHz 1 MHz
5 MHz 1 kHz 500 kHz
2 MHz 500 Hz 200 kHz
1 MHz 200 Hz 100 kHz
500 kHz 100 Hz 50 kHz
200 kHz 50 Hz 20 kHz
100 kHz 20 Hz 10 kHz
50 kHz 10 Hz 5 kHz
20 kHz 5 Hz 2 kHz
10 kHz 2 Hz 1 kHz
5 kHz 0.1 Hz 500 Hz
2 kHz 0.1 Hz 200 Hz
1 kHz 0.1 Hz 100 Hz
500 Hz 0.1 Hz 50 Hz
200 Hz 0.1 Hz 20 Hz
100 Hz 0.1 Hz 10 Hz
最小 RBW,扫描跨度
10 kHz
DPX® 相关
DPX® 数字荧光频谱处理
频谱处理速度(RBW = 自动,光迹长度 801)
292,968/s
DPX 位图分辨率
201 × 801
DPX 位图色彩动态范围
8G (99 dB)
标记信息
DXP 显示上的幅度、频率和信号密度
最短信号持续时间 100% 检测概率(最大保持开启)
参见表格: 完整幅度 100% 触发概率的最短信号持续时间
跨度范围(连续处理)

100 Hz 至 40 MHz

(110 MHz,选项 110)

跨度范围(扫描)
最大为仪器频率范围
每个步骤的停留时间
50 ms 至 100 s
光迹处理
色彩等级位图、+峰值、–峰值、平均
光迹长度
801, 2401, 4001, 10401
分辨率 BW 精度
7%
DPX® 零跨度幅度、频率、相位性能(标称)
测量带宽范围
100 Hz 至仪器的最大采集带宽
时域带宽 (TDBW) 范围
至少采集带宽的 1/10 至 1/10,000,最小 1 Hz
时域带宽 (TDBW) 精度
±1%
扫描时间范围

100 ns(最小)

1 s(最大,测量带宽 >60 MHz)

2000 s(最大,测量带宽 ≤60 MHz)

时间精度
±(0.5 % + 参考频率精度)
零跨度触发时基不确定度(功率触发)
+/-(零跨度扫描时间 / 400),在触发点处,信噪比 ≥40 dB
DPX 频率显示范围
最大 ±100 MHz
DPX 相位显示范围

最大 ±200 度,相位包裹

±500G 度,相位包裹

DPX® 三维频谱图性能
跨度范围
100 Hz 至最大采集带宽
DPX 三维频谱图光迹检测
+峰值、–峰值、平均 (VRMS)
DPX 三维频谱图光迹长度
801 至 4001
DPX 三维频谱图内存深度

光迹深度 = 801:60,000 个光迹

光迹深度 = 2401:20,000 个光迹

光迹深度 = 4001:12,000 个光迹

每行时间分辨率
110 µs 至 6400 s,用户可设置
最大记录时间与行分辨率关系
6.6 秒(801 点/光迹,110 μs/行)至 4444 天(801 点/光迹,6400 s/行)
稳定性
杂散 FM
<2 Hzp-p,1 秒内(95% 置信度,典型)
相噪边带
指定中心频率处 dBc/Hz
CF = 1 GHz
偏置技术指标典型
100 Hz–86–86
1 kHz–100–106
10 kHz–106–110
100 kHz–107–113
1 MHz–128–134
6 MHz–134–142
10 MHz–134–142
CF = 2 GHz
偏置技术指标典型
100 Hz---– 80
1 kHz---–106
10 kHz---–110
100 kHz---–111
1 MHz---–133
6 MHz---–142
10 MHz---–142
CF = 6 GHz
偏置技术指标典型
100 Hz---– 70
1 kHz---–96
10 kHz---–107
100 kHz---–107
1 MHz---–132
6 MHz---–142
10 MHz---–142
CF = 10 GHz (RSA6114B)
偏置技术指标典型
100 Hz---– 64
1 kHz---–91
10 kHz---–106
100 kHz---–106
1 MHz---–132
6 MHz---–142
10 MHz---–142
CF = 10 GHz (RSA6120B)
偏置技术指标典型
100 Hz---– 77
1 kHz---–95
10 kHz---–111
100 kHz---–112
1 MHz---–130
6 MHz---–142
10 MHz---–142
CF = 18 GHz (RSA6120B)
偏置技术指标典型
100 Hz---– 70
1 kHz---–93
10 kHz---–108
100 kHz---–111
1 MHz---–130
6 MHz---–142
10 MHz---–142
典型相位噪声性能按选项 11 的测量。

RSA6000-Spectrum-Analyzer-Datasheet

幅度
测量范围
显示的平均噪声电平至最大可测量输入
输入衰减器范围
0 dB - 55 dB,5 dB 步进
最大安全输入电平
平均连续(RF ATT ≥10 dB,预放大器关闭)
+30 dBm
平均连续(RF ATT ≥10 dB,预放大器开启)

选项 50 预放大器开启:+20 dBm

选项 51 预放大器开启:+30 dBm

最大可测量输入电平
平均连续输入电平
+30 dBm (RF ATT: Auto)
脉冲式 RF
10 W(RF 输入,RF ATT: Auto,PW <10 μs,1% 占空比重复性脉冲)
最大 DC 电压
±40 V
对数显示范围
0.01 dBm/div 至 20 dB/div
显示分度
10 个分度
显示单位
dBm、dBmV、瓦特、伏特、安培、dBuW、dBuV、dBuA、dBW、dBV、dBV/m 和 dBA/m
标记读数分辨率,dB 单位
0.01 dB
标记读数分辨率,伏特单位
参考电平相关,最小 0.001 μV
参考电平设置范围
0.1 dB步长, –170 dBm到+50 dBm (最小参考电平–50 dBm @ 中心频率<80 MHz)
电平线性度
±0.1 dB(参考电平 0 至 –70 dB)
频响
18℃ 至 28℃,衰减= 10 dB,预放大器关闭
范围 响应
10 MHz - 3 GHz ±0.5 dB
>3 GHz - 6.2 GHz ±0.8 dB
>6.2 GHz - 14 GHz (RSA6114B) ±1.0 dB
>6.2 GHz - 20 GHz (RSA6120B) ±1.0 dB
5℃ 至 50℃,所有衰减器设置(典型)
范围 响应
9 kHz - 3 GHz ±0.7 dB
>3 GHz - 6.2 GHz ±0.8 dB
>6.2 GHz - 14 GHz (RSA6114B) ±2.0 dB
>6.2 GHz - 20 GHz (RSA6120B) ±2.0 dB
RSA6106B 预放大器(选项 50)开启(衰减 = 10 dB)
范围 响应
1 MHz - 6.2 GHz ±2.0 dB
RSA6114B 和 RSA6120B 预放大器(选项 51) 开启(衰减 = 10 dB)
范围 响应
100 kHz - 8 GHz ±1.5 dB
8 GHz - 14 GHz ±3 dB
14 GHz - 20 GHz(仅限 RSA6120B) ±3 dB
幅度精度

技术规格不包含失配误差。

校准点的绝对幅度精度
±0.31 dB(100 MHz,–10 dBm 信号,10 dB ATT,18 °C - 28 °C)
输入衰减器开关不确定度
±0.2 dB
中心频率处绝对幅度精度,95% 置信度1
10 MHz 至 3 GHz
±0.5 dB
3 GHz 至 6.2 GHz
±0.8 dB
6.2 GHz 至 20 GHz
±1.5 dB

118℃ 至 28℃,参考电平 ≤ -15 dBm,衰减器自动耦合,信号电平 -15 dBm 至 -50 dBm。10 Hz ≤ RBW ≤ 1 MHz,执行对准后。

VSWR
衰减 = 10 dB,预放大器关闭,CF 设置在 VSWR 测试频率 的 200 MHz 以内
10 MHz 至 4 GHz
<1.5:1
4 GHz 至 6.2 GHz
<1.6:1
6.2 GHz 至 14 GHz(仅限 RSA6114B)
<1.9:1
6.2 GHz 至 20 GHz(仅限 RSA6120B)
<1.9:1
VSWR 带预放大器
衰减 = 10 dB,预放大器开启,CF 设置在 VSWR 测试频率 的 200 MHz 以内
10 MHz 至 6.2 GHz(仅限 RSA6106B)
<1.5:1
10 MHz 至 4 GHz
<1.5:1
4 GHz 至 6.2 GHz
<1.6:1
6.2 GHz 至 14 GHz(仅限 RSA6114B)
<1.9:1
6.2 GHz 至 20 GHz(仅限 RSA6120B)
<1.9:1
噪声和失真特征
3 阶互调失真,典型12
RSA6106B、RSA6114B
频率 3 阶互调失真,dBc 3 阶交调点,dBm
9 kHz 至 100 MHz -77  13.5
100 MHz 至 3 GHz -80  15
3 GHz 至 6.2 GHz -84  17
6.2 GHz 至 14 GHz -84  17
RSA6120B
9 kHz 至 100 MHz -79  14.5
100 MHz 至 3 GHz -90  20
3 GHz 至 6.2 GHz -88  19
6.2 GHz 至 20 GHz -88  19

1每个信号电平 -25 dBm,参考电平 -20 dBm,衰减器 = 0 dB,1 MHz 色调分离。

2三阶交调点是从三阶互调性能计算而得的。

2 阶谐波失真
频率 2 阶谐波失真,典型
10 MHz 至 3.1 GHz 1< -80 dBc
>3.1 GHz 至 7 GHz (RSA6114B) 1< -80 dBc
>3.1 GHz 至 10 GHz 2 (RSA6120B) < -80 dBc

1-40 dBm,RF 输入处,衰减器 = 0,预放大器关闭,典型。

2< -80 dBc、-25 dBm,RF 输入处,衰减 = 0,预放大器关闭,最大动态范围 "RF & IF 优化" 模式。

显示的平均噪声电平,预放大器关闭1
常规
频率 技术规格 典型
9 kHz 至 10 MHz -99 dBm/Hz -102 dBm/Hz
>10 MHz 至 100 MHz -149 dBm/Hz -151 dBm/Hz
>100 MHz 至 2.3 GHz -151 dBm/Hz -153 dBm/Hz
>2.3 GHz 至 4 GHz -149 dBm/Hz -151 dBm/Hz
>4 GHz 至 6.2 GHz -145 dBm/Hz -147 dBm/Hz
仅限 RSA6114B
频率 技术规格 典型
6.2 GHz 至 7 GHz -145 dBm/Hz -147 dBm/Hz
7 GHz 至 10 GHz -137 dBm/Hz -139 dBm/Hz
10 GHz 至 14 GHz -135 dBm/Hz -139 dBm/Hz
仅限 RSA6120B
频率 技术规格 典型
>6.2 GHz 至 8.2 GHz -145 dBm/Hz -147 dBm/Hz
>8.2 GHz 至 15 GHz -149 dBm/Hz -152 dBm/Hz
>15 GHz 至 17.5 GHz -145 dBm/Hz -147 dBm/Hz
>17.5 GHz 至 20 GHz -143 dBm/Hz -145 dBm/Hz

1测量使用 1 kHz RBW,100 kHz 跨度,100 次平均,最佳噪声模式,输入终接,对数平均检测。

预放大器性能 RSA6106B(选项 50)
频率范围
1 MHz 至 6.2 GHz
6.2 GHz 的噪声因数
<6 dB,10 GHz
增益
20 dB,2 GHz
ESD 保护等级
1 kV(人体模型)
预放大器性能 RSA6114B 和 RSA6120B(选项 51)
频率范围

100 kHz 至 14 GHz (RSA6114B)

100 kHz 至 20 GHz (RSA6120B)

10 GHz 的噪声因数
<6 dB,10 GHz
增益
30 dB,10 GHz
ESD 保护等级
500 V(人体模型)
显示的平均噪声电平1预放大器开启(RSA6106B,选项 50)
频率 技术规格 典型
1 MHz 至 10 MHz -159 dBm/Hz -162 dBm/Hz
10 MHz 至 1 GHz -165 dBm/Hz -168 dBm/Hz
1 GHz 至 4 GHz -164 dBm/Hz -167 dBm/Hz
4 GHz 至 6.2 GHz -163 dBm/Hz -166 dBm/Hz

1测量使用 1 kHz RBW,100 kHz 跨度,100 次平均,最佳噪声模式,输入终接,对数平均检测。

显示的平均噪声电平1预放大器开启(RSA6114B 和 RSA6120B,选项 51)
频率 技术规格 典型
100 kHz 至 2 MHz -122 dBm/Hz -133 dBm/Hz
2 MHz 至 5 MHz -140 dBm/Hz -151 dBm/Hz
5 MHz 至 15 MHz -145 dBm/Hz –155 dBm/Hz
15 MHz 50 MHz -152 dBm/Hz -160 dBm/Hz
50 MHz 至 150 MHz -160 dBm/Hz -166 dBm/Hz
150 MHz 至 4 GHz -164 dBm/Hz -168 dBm/Hz
4 GHz 至 14 GHz -162 dBm/Hz -166 dBm/Hz
14 GHz 至 17.5 GHz -160 dBm/Hz -165 dBm/Hz
17.5 GHz 至 20 GHz -159 dBm/Hz -163 dBm/Hz

1测量使用 1 kHz RBW,100 kHz 跨度,100 次平均,最佳噪声模式,输入终接,对数平均检测。

杂散响应1
40 MHz 至 200 MHz
-90 dBm
>200 MHz 至 6.2 GHz (RSA6106B)
-95 dBm -110 dBm(典型)
>200 MHz 至 14 GHz (RSA6114B)
-95 dBm(典型)
>200 MHz 至 20 GHz (RSA6120B)
-95 dBm -110 dBm(典型)

1输入终接,RBW = 1 kHz,衰减器 = 0 dB。

镜频响应1
9 kHz 至 6.2 GHz
< -80 dBc
6.2 GHz 至 8 GHz (RSA6114B/RSA6120B)
< -80 dBc
>8 GHz 至 14 GHz (RSA6114B)
< -76 dBc
>6.2 GHz 至 20 GHz (RSA6120B)
< -76 dBc

1参考 = -30 dBm,衰减器= 10 dB,RF 输入电平 = -30 dBm,RBW = 10 Hz。

信号杂散响应,1
频率 跨度 ≤40 MHz 选项 110
扫描跨度 >40 MHz 40 MHz < 跨度 ≤ 110 MHz
技术规格 典型 技术规格 典型
30 MHz 至 6.2 GHz -73 dBc -78 dBc -73 dBc -75 dBc
≥6.2 GHz 至 14 GHz (RSA6114B) -70 dBc -75 dBc -70 dBc -75 dBc
>6.2 GHz 至 20 GHz (RSA6120B) -70 dBc -75 dBc -70 dBc -75 dBc
4.75 GHz 信号杂散响应

< 62 dBc

(CF 9 kHz 至 8 GHz,参考 = -30 dBm,衰减 = 10 dB,RBW = 1 kHz)

信号频率范围 = 4.7225 至 4.7775 GHz,RF 输入电平 = -30 dBm

本振穿透至输入连接器

< -65 dBm

(典型,衰减器 = 10 dB)

1RF 输入电平 = -15 dBm,衰减器 = 10 dB,偏置 ≥400 kHz,模式:自动。中心频率输入信号。 从中心频率信号偏置的性能水平通常相同。

邻道泄露比动态范围1
3GPP 下行链路,1 DPCH
测量模式 ACLR,典型
相邻 交替
未校正 -70 dB -70 dB
噪声校正 -79 dB -79 dB
3GPP TM1 64 通道
测量模式 ACLR,典型
相邻 交替
未校正 -69 dB -69 dB
噪声校正 -78 dB -78 dB

1测量用的测试信号幅度按最佳性能进行调节。 (CF = 2.13 GHz)

IF 频率响应和相位线性度1
频率范围 (GHz) 采集带宽 技术规格 幅度/相位(典型,RMS)
0.01 至 6.2 2≤300 kHz ±0.10 dB 0.05 dB/0.1°
0.03 至 6.2  ≤40 MHz ±0.30 dB 0.20 dB/0.5°
>6.2 至 14
(RSA6114B)
≤300 kHz ±0.10 dB 0.05 dB/0.1°
>6.2 至 14
(RSA6114B)
≤40 MHz ±0.50 dB 0.40 dB/1.0°
>6.2 至 20
(RSA6120B)
≤300 kHz ±0.10 dB 0.05 dB/0.1°
>6.2 至 20
(RSA6120B)
≤40 MHz ±0.50 dB 0.40 dB/1.0°
选项 110
频率范围 (GHz) 采集带宽 技术规格 幅度/相位(典型,RMS)
0.07 至 3.0  ≤110 MHz ±0.50 dB 0.30 dB/1.0°
>3 至 6.2  ≤110 MHz ±0.50 dB 0.40 dB/1.0°
>6.2 至 14
(RSA6114B)
≤80 MHz ±0.75 dB 0.70 dB/1.5°
>6.2 至 14
(RSA6114B)
≤110 MHz ±1.0 dB 0.70 dB/1.5°
>6.2 至 20
(RSA6120B)
≤80 mHz ±0.75 dB 0.70 dB/1.5°
0.05 dB/0.1°
>6.2 至 20
(RSA6120B)
≤110 MHz ±1.0 dB 0.70 dB/1.5°

1采集带宽上的幅度平坦度和相位偏差,包括 RF 频率响应。 衰减器设置:10 dB。

2选择高动态范围模式。

模拟IF和数字IQ输出(选项05)
模拟 IF
频率

500 MHz

输入频率随中心频率变化 ±1 MHz。 旁带可能为输入的反相频率,取决于中心频率

输出电平
+3 至 -10 dBm,RF 混频器处峰值信号电平 -20 dBm(典型)
特征说明
滤波器控制宽开(方顶)或 60 MHz 高斯
带宽(宽开)>150 MHz(典型)
带宽(高斯)60 MHz,高斯至 –12 dB
数字 IQ 输出
连接器类型

MDR (3M) 50 针 × 2

数据输出
实时地对幅度和相位响应进行数据校正
数据格式技术规格
I 数据16 位 LVDS
Q 数据16 位 LVDS
控制输出
时钟: LVDS,150 MHz - 采集带宽 >40 MHz,50 MHz - 采集带宽 ≤40 MHz,DV(数据有效),MSW(最高有效字)指示符,LVDS
控制输入
IQ 数据输出启用,连接 GND 启用 IQ 数据输出
时钟上升边沿至数据转换时间(保持时间)
8.4 ns(典型,标准),1.58 ns(典型,选项 110)
数据转换至时钟上升沿(建立时间)
8.2 ns(典型,标准),1.54 ns(典型,选项 110)
AM/FM/PM和直接音频测量(选项10)
可用显示
音频频谱、音频测量摘要
模拟解调
载波频率范围(用于调制和音频测量)
9 kHz 或者(1/2 × 音频分析带宽)至最大输入频率 失真和噪声性能降至低于 30 MHz
最大音频频率跨度
10 MHz
音频滤波器
低通 (kHz)
0.3、3、15、30、80、300 以及用户输入的最高 0.9 × 音频带宽
高通 (Hz)
20、50、300、400 以及用户输入的最高 0.9 × 音频带宽
标准
CCITT, C-Message
反嵌 (μs)
25、50、75、750 及用户输入
文件
用户提供的 .TXT 或 .CSV 格式幅度/频率对文件。最大 1000 对。
FM 调制分析(调制指数 >0.1)
FM 测量
载波功率、载波频率误差、音频频率、偏差(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声
载波功率精度(10 MHz 至 2 GHz,-20 至 0 dBm 输入功率)
±0.85 dB
载波频率精度(偏差:1 至 10 kHz)
±0.5 Hz + (发射机频率 × 参考频率误差)
FM 偏差精度(速率:1 kHz 至 1 MHz)
±((速率 + 偏差)的 1% + 50 Hz)
FM 速率精度(偏差:1 至 100 kHz)
±0.2 Hz
杂散 (FM)(速率:1 至 10 kHz,偏差:5 kHz)
THD
0.10%
失真
0.7%
SINAD
43 dB
AM 调制分析
AM 测量

载波功率、音频频率、调制深度(+峰值、–峰值、峰-峰值/2、RMS)、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声

载波功率精度(10 MHz 至 2 GHz,-20 至 0 dBm 输入功率)
±0.85 dB
AM 深度精度(速率: 1 至 100 kHz,深度: 10% 至 90%)
±0.2% + 0.01 × 测量值
AM 速率精度(速率: 1 kHz 至 1 MHz,深度: 50%)
±0.2 Hz
杂散 (AM)(速率: 1 至 100 kHz,深度: 50%)
THD
0.16%
失真
0.13%
SINAD
58 dB
PM 调制分析
PM 测量
载波功率、载波频率误差、音频频率、偏差(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声
载波功率精度(10 MHz 至 2 GHz,-20 至 0 dBm 输入功率)
±0.85 dB
载波频率精度(偏差:0.628 弧度)
±0.02 Hz + (发射机频率 × 参考频率误差)
PM 偏差精度(速率:10 至 20 kHz,偏差:0.628 至 6 弧度)
±100% × (0.005 + (速率 / 1 MHz))
PM 速率精度(速率:1 至 10 kHz,偏差:0.628 弧度)
±0.2 Hz
杂散 (PM)(速率:1 至 10 kHz,偏差:0.628 弧度)
THD
0.1%
失真
1%
SINAD
40 dB
直接音频输入
直接输入(非调制)音频测量受到 RSA6000 系列内 9 kHz 低频输入范围的限制。
音频测量
信号功率、音频频率(+峰值、–峰值、峰-峰值/2、RMS)、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声
直接输入频率范围(仅用于音频测量)
9 kHz 至 10 MHz
最大音频频率跨度
10 MHz
音频频率精度
±0.2 Hz
信号功率精度
±1.5 dB
杂散(速率: 10 kHz,输入电平:1.0 V)
THD
0.1%
失真
0.8%
SINAD
42 dB
相位噪声和抖动测量(选项11)
可用显示
相位噪声与频率关系、对数频率标度
载波频率范围
30 MHz 至最大仪器频率 - 较小选定频率偏置范围
测量
载波功率、频率误差、RMS 相位噪声、抖动(时间间隔误差)、杂散 FM
杂散相位噪声
参见相位噪声技术规格
相位噪声和抖动集成带宽范围

离载波最低偏置:10 Hz

离载波最高偏置:1 GHz

光迹数
光迹和测量功能

检测:平均或 ±峰值

平滑平均

优化:速度或动态范围

稳定时间、频率和相位(选项12)1

1测得输入信号电平> -20 dBm, 衰减器:Auto。

可用显示
频率稳定与时间关系、相位稳定与时间关系
稳定频率不确定度,95% 置信度(典型),所述测量频率、带宽和平均数
测量频率:1 GHz
平均数 所述测量带宽上的频率不确定度
110 MHz 10 MHz 1 MHz 100 kHz
单次测量 2 kHz 100 Hz 10 Hz 1 Hz
100 次平均 200 Hz 10 Hz 1 Hz 0.1 Hz
1000 次平均 50 Hz 2 Hz 1 Hz 0.05 Hz
测量频率:10 GHz
平均数 所述测量带宽上的频率不确定度
110 MHz 10 MHz 1 MHz 100 kHz
单次测量 5 kHz 100 Hz 10 Hz 5 Hz
100 次平均 300 Hz 10 Hz 1 Hz 0.5 Hz
1000 次平均 100 Hz 5 Hz 0.5 Hz 0.1 Hz
测量频率:20 GHz
平均数 所述测量带宽上的频率不确定度
110 MHz 10 MHz 1 MHz 100 kHz
单次测量 2 kHz 100 Hz 10 Hz 5 Hz
100 次平均 200 Hz 10 Hz 1 Hz 0.5 Hz
1000 次平均 100 Hz 5 Hz 0.5 Hz 0.2 Hz
稳定相位不确定度,95% 置信度(典型),所述测量频率、带宽和平均数
测量频率:1 GHz
平均数 所述测量带宽上的相位不确定度
110 MHz 10 MHz 1 MHz
单次测量 1.00° 0.50° 0.50°
100 次平均 0.10° 0.05° 0.05°
1000 次平均 0.05° 0.01° 0.01°
测量频率:10 GHz
平均数 所述测量带宽上的相位不确定度
110 MHz 10 MHz 1 MHz
单次测量 1.5° 1.00° 0.50°
100 次平均 0.20° 0.10° 0.05°
1000 次平均 0.10° 0.05° 0.02°
测量频率:20 GHz
平均数 所述测量带宽上的相位不确定度
110 MHz 10 MHz 1 MHz
单次测量 1.00° 0.50° 0.50°
100 次平均 0.10° 0.05° 0.05°
1000 次平均 0.05° 0.02° 0.02°
增益和噪声系数(选项14)
测量 (表格)
噪声系数, 增益, Y因数, 噪声温度, P-Hot, P-Cold
测量 (显示画面)
噪声系数, 增益, Y因数, 噪声温度, 不确定度计算器
单频率测量
在选择单频率模式时,每个显示画面作为使用,对测量中每条选择的轨迹显示单个值读数
测量配置
直接, 上变频器, 下变频器
频率模式
单频率, 扫描 (中心+频宽或开始-停止), 频率表; 1 ~ 999测量点
噪声源
恒定ENR或表格项目;噪声源型号和类型的项目栏
支持的噪声源
NoiseCom NC346系列和其他制造商的类似型号
噪声源控制
+28 V开关输出, 后面板
外部增益/损耗表
为增益或损耗提供3个表格或常数
测量控制设置
源稳定时间, 参考温度, RBW(50 Hz ~ 10 MHz), 平均数量 (1 ~ 100)
仪器输入控制设置
衰减值,前置放大器开/关
轨迹控件
每个画面3条轨迹: 平均轨迹(VRMS),最大保持轨迹, 最小保持轨迹功能
显示标度
自动或手动:在每次测量后自动复位标度t
标记
任何轨迹上最多5个标记;绝对标记和相对标记功能
极限模板测试
可以对噪声系数、增益、Y因数轨迹应用正极限和负极限;在屏幕上显示极限和通过/未通过
不确定度计算器
根据用户输入的ENR、外部预放和频谱分析仪参数值提供噪声系数和增益测量不确定度
噪声系数和增益应用预置
把分析仪设置成测量增益、噪声系数和测量表。把衰减设置成零,把预放设置成开,把采集模式设置成最低噪声最佳采集模式
性能
技术数据 说明
频率范围 10 MHz ~ 仪器的最大频率(标称值)
噪声系数测量范围 0 ~ 30 dB (标称值)
增益测量范围 -10 ~ 30 dB (标称值)
噪声系数和增益测量分辨率 0.01 dB(标称值)
噪声系数测量误差 ±0.1 dB (典型值) 1
增益测量误差 ±0.1 dB (典型值) 1

注: 噪声系数和增益指标适用以下条件:工作温度18 ~ 28C,内置预放,开预热20分钟后,内部对准后立即测量。指定误差只包括频谱分析仪的误差。不包括来自ENR源电平、外部放大器增益、低信噪比和测量系统不匹配的不确定度,所有这些不确定度都可以使用软件中自带的不确定度计算器估算。

1对(噪声源的ENR) > (测得的噪声系数 + 4 dB)

高级测量套件(选项20)
可用显示
脉冲结果表, 脉冲轨迹(可以按脉冲编号选择), 脉冲统计(脉冲结果趋势、趋势FFT和直方图), 累积统计, 累积直方图和脉冲图。
测量
平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔(秒)、重复间隔 (Hz)、占空比 (%)、占空比(比率)、纹波 (dB)、纹波 (%)、顶降 (dB)、顶降 (%)、过冲 (dB)、过冲 (%)、脉冲到参考脉冲频率差、脉冲到参考脉冲相位差、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应(时间)、时间标记。
最小检测脉冲宽度
150 ns(标准),50 ns(选项 110)
脉冲数量1
1 ~ 200,000;推荐使用快速帧模式和快速保存选项离线分析超过 40,000 个连续脉冲

1实际数量取决于时间长度、脉冲带宽和仪器配置。

系统上升时间(典型)
<25 ns(标准),<10 ns(选项 110)
脉冲测量精度
信号条件:除另行指明外,脉宽>450 ns (150 ns, 选项110), 信噪比≥30 dB, 占空比0.5 ~ 0.001, 温度18 °C ~ 28 °C
脉冲响应

测量范围: 线性调频脉冲内 15-40 dB

测量精度(典型值): ±2 dB 对于幅度为 40 dB 且延迟 1%-40% 的脉冲带宽信号1

1调频带宽 100 MHz,脉冲宽度 10μs,最小信号延迟为脉冲宽度的 1% 或 10/(调频带宽),以二者中较大者为准,脉冲发生期间最小采样点为 2000。

脉冲响应加权
Taylor 窗
脉冲测量性能
脉冲幅度和定时
测量 精度(典型)
功率平均1±0.3 dB + 绝对幅度精度
发射功率平均2±0.4 dB + 绝对幅度精度
峰值功率3±0.4 dB + 绝对幅度精度
脉冲宽度 读数的 ±3%
占空系数 读数的 ±3%

1脉冲宽度 >300 ns(100 ns,选项 110)

2脉冲宽度 >300 ns(100 ns,选项 110)

3脉冲宽度 >300 ns(100 ns,选项 110)

频率和相位误差以非线性调频信号为参考
所述频率和测量带宽 1典型。
20 MHz 带宽
中心频率绝对频率误差 (RMS)脉间频率脉间相位
2 GHz±5 kHz±13 kHz±0.3°
10 GHz±5 kHz±40 kHz±0.6°
20 GHz±8 kHz±60 kHz±1.3°
40 MHz 带宽
中心频率绝对频率误差 (RMS)脉间频率脉间相位
2 GHz±10 kHz±30 kHz±.35°
10 GHz±10 kHz±50 kHz±0.75°
20 GHz±20 kHz±60 kHz±1.3°
60 MHz 带宽(选项 110)
中心频率绝对频率误差 (RMS)脉间频率脉间相位
2 GHz±30 kHz±70 kHz±0.5°
10 GHz±30 kHz±150 kHz±0.75°
20 GHz±50 kHz±275 kHz±1.5°
110 MHz 带宽(选项 110)
中心频率绝对频率误差 (RMS)脉间频率脉间相位
2 GHz±50 kHz±170 kHz±0.6°
10 GHz±50 kHz±150 kHz±0.75°
20 GHz±100 kHz±300 kHz±1.5°

1脉冲开启功率 ≥ -20 dBm,参考电平的信号峰值,衰减器 = 自动,t测量- t参考≤ 10 ms,频率估计:手动。 脉间测量时间未知不包括脉冲宽头和结尾,延长时间 = (10 / 测量带宽),作为从 t(上升)或 t(下降)50% 处的测量。 绝度频率误差在脉冲中心 50% 上确定。

频率和相位误差以线性调频为参考
所述频率和测量带宽 1典型。 信号类型: 线性调频、峰-峰线性调频偏差: ≤0.8 测量带宽。
20 MHz 带宽
中心频率绝对频率误差 (RMS)脉间频率脉间相位
2 GHz±10 kHz±25 kHz±0.4°
10 GHz ±15 kHz±30 kHz±0.9°
20 GHz±25 kHz±50 kHz±1.8°
40 MHz 带宽
中心频率绝对频率误差 (RMS)脉间频率脉间相位
2 GHz±12 kHz±40 kHz±0.4°
10 GHz±15 kHz±50 kHz±1.0°
20 GHz±30 kHz±130 kHz±2.0°
60 MHz 带宽(选项 110)
中心频率绝对频率误差 (RMS)脉间频率脉间相位
2 GHz±60 kHz±130 kHz±0.5°
10 GHz±60 kHz±150 kHz±1.0°
20 GHz±75 kHz±200 kHz±2.0°
110 MHz 带宽(选项 110)
中心频率绝对频率误差 (RMS)脉间频率脉间相位
2 GHz±75 kHz±275 kHz±0.6°
10 GHz±75 kHz±300 kHz±1.0°
20 GHz±125 kHz±500 kHz±2.0°

1脉冲开启功率 ≥ -20 dBm,参考电平的信号峰值,衰减器 = 自动,t测量- t参考≤ 10 ms,频率估计:手动。 脉间测量时间未知不包括脉冲宽头和结尾,延长时间 = (10 / 测量带宽),作为从 t(上升)或 t(下降)50% 处的测量。 绝度频率误差在脉冲中心 50% 上确定。

数字调制分析(选项21)
可用显示
星座图、EVM 与时间关系、符号表(二进制或十六进制)、幅度和相位误差与时间及信号质量关系、解调 IQ 与时间关系、眼图、格图、频率偏差与时间关系
调制格式
π/2DBPSK、BPSK、SBPSK、QPSK、DQPSK、π/4DQPSK、D8PS、D16PSK、8PSK、OQPSK、SOQPSK、CPM、16/32-APSK、16/32/64/128/256QAM、MSK、GMSK、2-FSK、4-FSK、8-FSK、16-FSK、C4FM
分析周期
最多 81,000 个符号
滤波器类型
测量滤波器
平方根升余弦、根升余弦、高斯、矩形、IS-95、IS-95 EQ、C4FM-P25、半正弦、无、用户定义
参考滤波器
根升余弦、高斯、矩形、IS-95、SBPSK-MIL、SOQPSK-MIL、SOQPSK-ARTM、无、用户定义
Alpha/B*T 范围
0.001 至 1,步长 0.001
测量

星座图、误差矢量幅度 (EVM) 与时间关系、调制误差率 (MER)、幅度误差与时间关系、相位误差与时间关系、信号质量、符号表、Rho

仅 FSK:频率偏差、符号定时误差

符号率范围
1 kS/s 至 100 MS/s(调制后的信号必须完全包含在仪器的采集带宽范围内)
数字(选项21)
QPSK 杂散 EVM(典型)1
100 kS/s
<0.5%
1 MS/s
<0.5%
10 MS/s
<0.6%
30 MS/s
<1.5%
80 MS/s(选项 110)
<2.0%

1CF = 2 GHz,测量滤波器 = 根升余弦,参考滤波器 = 根升余弦,分析长度 = 200 个符号。

256 QPSK 杂散 EVM(典型)1
10 MS/s
<0.5%
30 MS/s
<0.8%
80 MS/s(选项 110)
<0.8%

1CF = 2 GHz,测量滤波器 = 根升余弦,参考滤波器 = 根升余弦,分析长度 = 400 个符号。

偏置 QPSK 杂散 EVM(典型)1
100 kS/s
<0.5%
1 MS/s
<0.5%
10 MS/s
<1.4%

1CF = 2 GHz,测量滤波器 = 根升余弦,参考滤波器 = 根升余弦,分析长度 = 400 个符号。

S-OQPSK (MIL, ARTM) 杂散 EVM(典型)1
4 kS/s, CF = 250 MHz
<0.5%
20 kS/s
<0.5%
100 kS/s
<0.5%
1 MS/s
<0.5%

1CF = 2 GHz,除非另外说明。参考滤波器:MIL STD、ARTM、测量滤波器:无。

S-BPSK (MIL) 杂散 EVM(典型)1
4 kS/s, CF = 250 MHz
<0.4%
20 kS/s
<0.5%
100 kS/s
<0.5%
1 MS/s
<0.5%

1CF = 2 GHz,除非另外说明。参考滤波器:MIL STD。

CPM (MIL) 杂散 EVM(典型)1
4 kS/s, CF = 250 MHz
<0.5%
20 kS/s
<0.5%
100 kS/s
<0.5%
1 MS/s
<0.5%

1CF = 2 GHz,除非另外说明。参考滤波器:MIL STD。

2/4/8/16 FSK 杂散 RMS FSK 误差(典型)1
10 kS/s,偏差 10 kHz
<0.6%

1CF = 2 GHz。参考滤波器: 无,测量滤波器:无。

自适配均衡器特征
类型
线性、判定导向、前馈 (FIR) 均衡器,系数自适配及可调收敛速度
支持的调制类型
BPSK、QPSK、OQPSK、π/2DBPSK、π/4DQPSK、8PSK、8DPSK、16DPSK、16/32/64/128/256QAM
所有调制类型的参考滤波器,除 OQPSK 以外
根升余弦、矩形、无
OQPSK 参考滤波器
根升余弦、半正弦
滤波器长度
3 至 2001 抽头
抽头/符号:根升余弦、半正弦
1, 2, 4, 8
抽头/符号:矩形滤波器、无滤波器
均衡器控制
关闭、训练、保持、复位
通用OFDM特点(选项22)
可用显示
星座、标量测量摘要、EVM 或功率与载波关系、符号表(二进制或十六进制)
可调出标准
WiMAX 802.16-2004、WLAN 802.11a/g/j/p
参数设置
保护间隔、副载波间距、信道带宽
高级参数设置

星座检测: 自动;手动选择(BPSK、QPSK、16QAM、64QAM)

符号分析偏置: (–100% 至 0%)

导频跟踪: 相位、幅度、定时

交换 I 和 Q: 启用/禁用

摘要测量

符号时钟误差、频率误差、平均功率、峰值-平均、CPE

EVM(RMS 和峰值),对于所有载波、导频载波、数据载波

OFDM 参数: 符号数、频率误差、符号时钟误差、IQ 原点偏置、CPE、平均功率、峰值-平均功率

EVM(RMS 和峰值),对于所有副载波、导频副载波、数据副载波

显示

EVM 与符号关系、与副载波关系

副载波功率与符号关系、与副载波关系

副载波星座

符号数据表

幅度误差与符号关系、与副载波关系

相位误差与符号关系、与副载波关系

通道频率响应

剩余 EVM

-49 dB (WiMAX 802.16-2004, 5 MHz BW)

-49 dB (WLAN 802.11g, 20 MHz BW)

信号输入功率为最好 EVM 优化

WLAN IEEE802.11a/b/g/j/p(选项23)
整体特点
调制格式
DBPSK (DSSS-1M), DQPSK (DSSS-2M), CCK 5.5M, CCK 11M , OFDM (BPSK, QPSK, 16或64QAM)
测量和显示

突发指数、突发功率、峰值平均突发功率比、IQ 原点偏置、频率误差、公共导频误差、符号时钟误差

导频/数据的 RMS 和峰值 EVM、每个符号和副载波定位峰值 EVM

包头格式信息

每个包头段的平均功率和 RMS EVM

WLAN 功率与时间关系、WLAN 符号表、WLAN 星座图

频谱辐射模板,杂散信号

误差矢量幅度(EVM)与符号(或时间)关系、与副载波(或频率)关系

幅度误差与符号(或时间)关系、与副载波(或频率)关系

相位误差与符号(或时间)关系、与副载波(或频率)关系

WLAN 通道频率响应(或时间)关系、与副载波(或频率)关系

WLAN 频谱平坦度与符号(或时间)关系、与副载波(或频率)关系

杂散 EVM – 802.11b (CCK-11Mbps)

RMS-EVM,在 1000 码片上,EQ On;2.4 GHz:1.1%(-39.3 dB),典型,0.95% (-40.5 dB) 典型平均

信号输入功率为最好 EVM 优化

杂散 EVM – 802.11a/g/j(OFDM、20 MHz、64-QAM)

2.4 GHz:-49 dB;5.8 GHz:–48 dB 典型,–49 dB 典型平均;(20 个脉冲上平均的 RMS-EVM,各 16 个符号)

信号输入功率为最好 EVM 优化

WLAN IEEE802.11n(选项24)
整体特点
调制格式
SISO、OFDM(BPSK、QPSK、16 或 64QAM)
测量和显示

突发指数、突发功率、峰值平均突发功率比、IQ原点偏置、频率误差、公共导频误差、符号时钟误差、

导频/数据的 RMS 和峰值 EVM、每个符号和副载波定位峰值 EVM

包头格式信息

每个包头段的平均功率和 RMS EVM

WLAN 功率与时间关系、WLAN 符号表、WLAN 星座图

频谱辐射模板,杂散信号

误差矢量幅度(EVM)与符号(或时间)关系、与副载波(或频率)关系

幅度误差与符号(或时间)关系、与副载波(或频率)关系

相位误差与符号(或时间)关系、与副载波(或频率)关系

WLAN 通道频率响应(或时间)关系、与副载波(或频率)关系

WLAN 频谱平坦度与符号(或时间)关系、与副载波(或频率)关系

残余 EVM - 802.11n (40 MHz, 64-QAM)

–45 dB 典型,–47 dB 典型平均;(5.8 GHz,20 个脉冲上平均的 RMS-EVM,各16 个符号)

信号输入功率为最好 EVM 优化

WLAN IEEE802.11ac(选项25)
整体特点
调制格式
SISO、OFDM(BPSK、QPSK、16、64、256QAM)
测量和显示

突发指数、突发功率、峰值平均突发功率比、IQ原点偏置、频率误差、公共导频误差、符号时钟误差、

导频/数据的 RMS 和峰值 EVM、每个符号和副载波定位峰值 EVM

包头格式信息

每个包头段的平均功率和 RMS EVM

WLAN 功率与时间关系、WLAN 符号表、WLAN 星座图

频谱辐射模板,杂散信号

误差矢量幅度(EVM)与符号(或时间)关系、与副载波(或频率)关系

幅度误差与符号(或时间)关系、与副载波(或频率)关系

相位误差与符号(或时间)关系、与副载波(或频率)关系

WLAN 通道频率响应(或时间)关系、与副载波(或频率)关系

WLAN 频谱平坦度与符号(或时间)关系、与副载波(或频率)关系

杂散 EVM - 802.11ac(256-QAM)
–42 dB 典型,–44.6 dB 典型平均;(5.8 GHz,80 MHz 20 个脉冲上平均的 RMS-EVM,各 16 个符号)
信号输入功率为最好 EVM 优化
蓝牙(选项27)
基本速率, 蓝牙低能耗, 增强数据速率 – 修订版4.2
测量和显示

峰值功率,平均功率,邻道功率或带内辐射模板,

-20 dB带宽,频率误差,调制特点,包括ΔF1avg (11110000),

ΔF2avg (10101010) ,ΔF2 > 115 kHz,ΔF2/ΔF1比,频率偏差相对于时间关系及分组和字节

电平测量信息,载波频率f0,频率偏置(前置码和净荷),最大值

频率偏置, 频率漂移 f1-f0, 最大漂移速率fn-f0和fn-fn-5, 中心频率

偏置表和频率漂移表,带色码的符号表,分组包头解码信息,

眼图,星座图

输出功率(平均功率和峰值功率)
电平不确定度
参阅仪器幅度和平坦度指标
测量范围
> -70 dBm
调制特点(ΔF1avg, ΔF2avg, ΔF2avg/ ΔF1avg, ΔF2max ≥115 kHz)
偏差范围
±280 kHz
偏差不确定度(在0 dBm时)
< 2 kHz + 仪器频率不确定度(基本速率)

< 3 kHz + 仪器频率不确定度(低能耗)

测量分辨率
10 Hz
测量范围
标称通道频率±100 kHz
初始载波频率容限 (ICFT)
测量不确定度(在0 dBm时)
< 1 kHz + 仪器频率不确定度
测量分辨率
10 Hz
测量范围
标称通道频率±100 kHz
载波频率漂移
支持的测量

最大频率偏置,漂移 f1- f0, 最大漂移 fn-f0, 最大漂移 fn-fn-5(50 μs)

测量不确定度
< 1 kHz + 仪器频率不确定度
测量分辨率
10 Hz
测量范围
标称通道频率±100 kHz
带内辐射和ACP
电平不确定度
参阅仪器幅度和平坦度指标
LTE 下连 RF 测量(选项 28)
支持的标准
3GPP TS 36.141第12.5版
支持的帧格式
FDD和TDD
支持的测量和显示
邻道泄漏比(ACLR), 频谱辐射模板(SEM), 信道功率, 占用带宽, 显示TDD信号发射机关机功率的功率随时间变化, PSS的LTE星座图, SSS带小区号, 群号, 段号和频率误差。
ACLR,支持E-UTRA频段(标称值, 带噪声校正功能)
第一条邻道

72 dB

第二条邻道

73 dB

APCO P25测量 (选项26)
调制格式
第1期(C4FM), 第2期(HCPM, HDQPSK)
测量和显示
RF输出功率, 工作频率精度, 调制辐射频谱,

不想要的杂散辐射, 邻道功率比, 频率偏差,

调制保真度, 频率误差, 眼图, 符号表, 符号速率精度,

发射机功率和编码器启动时间,发射机吞吐延迟, 频率

偏差对时间, 功率对时间, 瞬态频率特点, HCPM发射机逻辑

通道峰值邻道功率比, HCPM发射机逻辑通道时隙外功率,

HCPM发射机逻辑通道功率包络, HCPM发射机逻辑通道时间对准

残余调制保真度
第1期(C4FM)
≤1.0% 典型值
第2期(HCPM)
≤0.5% 典型值
第2期(HDQPSK)
≤0.4% 典型值
邻道功率比1
距6 kHz中心和带宽25 kHz偏置
-71 dBc典型值
距6 kHz中心和带宽62.5 kHz偏置
-72 dBc典型值

1测量使用的测试信号幅度在需要时进行调整以达到最佳性能。使用平均、10个波形测得。

Mapping and field strength (Option MAP)
RF 场强
信号强度指示灯
位于显示画面右侧
测量带宽
高达 165 MHz、取决于频宽和 RBW 设置
音调类型
可变频率
绘制地图
直接支持的地图类型
Pitney Bowes MapInfo (*.mif)、位图 (*.bmp)、Open Street Maps (.osm)
保存的测量结果

测量数据文件(导出的结果)

用于测量的地图文件

Google Earth KMZ 文件

可以调用的结果文件(谱线和设置文件)

兼容 MapInfo 的 MIF/MID 文件

调整分析精度
AM 解调精度

±2%

中心频率 0 dBm 输入

载波频率 1 GHz,10 至 60% 调制深度,1 kHz/5 kHz 输入/调制频率

PM 解调精度

±3°

中心频率 0 dBm 输入

载波频率 1 GHz,400 Hz/1 kHz 输入/调制频率

FM 解调精度

跨度的 ±1%

中心频率 0 dBm 输入

载波频率 1 GHz,1 kHz/5 kHz 输入/调制频率

输入和输出
前面板
显示
触摸板,10.4 in. (264 mm)
Planar crown™ RF 输入连接器

N 型孔式(RSA6106B 和 RSA6114B)

3.5 mm 针式(仅限 RSA6120B)

SMA (m) 至 SMA (f) 适配器(仅限 RSA6120B)

触发输出
BNC,高:>2.0 V,低: <0.4 V,输出电流 1 mA (LVTTL),50 Ω
触发输入
BNC,50 Ω/5 kΩ 阻抗(标称),±5 V 最大输入,-2.5 V 至 +2.5 V 触发电平
USB 端口
1 个 USB 2.0,1 个 USB 1.1
音频
扬声器
后面板
10 MHz 参考输出
50 Ω, BNC, >0 dBm
外部参考输入
50 Ω,BNC,-10 dBm - +6 dBm,1 至 25 MHz,1 MHz 步长,加上 1.2288、4.8、19.6608 和 31.07 MHz
所需外部参考输入频率精度
≤ ±0.3 ppm
触发 2 / 选通输入
BNC,高:1.6 至 5.0 V,低:0 至 0.5 V
GPIB 接口
IEEE 488.2
LAN 接口以太网
Rj45,10/100/1000base-t
USB 端口
USB 2.0,两个端口
VGA 输出
VGA 兼容,15 DSUB
音频输出
3.5 mm 耳机插孔
噪声源驱动
BNC,+28 v,140 mA(标称)
整体特点
温度范围
工作状态

+5℃ 至 +50℃。

(+5℃ 至 +40℃,访问 DVD 时)

储存状态
–20℃ 至 +60℃
暖机时间
20 分钟
海拔高度
工作状态
最高 3000 m(约 10,000 ft)
非工作状态
最高 12,190 m(40,000 ft)
相对湿度
工作湿度和非工作湿度
+40 ℃,95% 相对湿度,符合 EN 60068-2-30 要求。 1

1温度为 +40 ℃且相对湿度高于 45% 时,幅频响应最高可相差 ±3 dB。

振动
工作振动(在使用选项 56 可移动固态硬盘时除外)
0.22GRMS 配置 = 0.00010 g2 /Hz at 5-350 Hz,-3 dB/Octave 斜率,350-500 Hz,0.00007 g2 /Hz, 500 Hz, 3个轴, 每个轴 10 分钟
非工作振动
2.28GRMS: 配置 = 0.0175 g2 /Hz,5-100 Hz,-3 dB/Octave 斜率,100-200 Hz;0.00875 g2 /Hz,200-350 Hz,-3 dB/Octave 斜率,350-500 Hz,0.006132 g2 /Hz,500 Hz,3 个轴, 每个轴 10 分钟
冲击
工作状态
15 G,半正弦,持续时间 11 ms。 (在访问 DVD 以及选项 56 可移动 HDD 时最大 1 G)
非工作状态
30 g,半正弦,持续时间 11 ms
安全

L 61010-1:2004

CSA C22.2 No.61010-1-04

电磁兼容性

符合 EU 理事会 EMC 指令 2004/108/EC

符合 EN61326, Class A

电源要求

90 V AC 至 240 V AC,50 Hz 至 60 Hz

90 V AC 至 132 V AC,400 Hz

功耗
450 W 最大
数据存储
内部 HDD、USB 端口、DVD±RW(选项 59)、可移动 HDD(选项 56)
校准间隔
一年
保修
一年
GPIB
SCPI 兼容,IEEE488.2 兼容
物理特点
外观尺寸 (带支脚)
高度
282 mm
宽度
473 mm
厚度
531 mm
重量
带所有选项
公斤
26.4  58
Last Modified:
Go to top
