延长物联网 (IoT) 设备的电池寿命

maximize-battery-life-banner_0

电池待机寿命的优化

通过最大限度降低负载电流损耗

测量微小待机电流所面临的挑战

为了最大限度延长电池寿命,必须保持产品的待机电流损耗绝对的小。这要求您使用低功耗器件并采用有效技术以便在不使用时将器件断电。您需要使用高灵敏度仪器来测量低至 nA 的待机电流。

低功耗直流测试方案

可能难以表征原型 IoT 设备的负载电流趋势,因为您必须在广泛的各种工作状态下测量电流:

  • 睡眠模式(nA 至 µA)、
  • 待机模式(数百微安至数十毫安)、
  • 工作状态(数毫安至数安),包括无线传输所导致的瞬间电流突发脉冲

为了准确捕获这些差异很大的负载电流,您需要使用独特的测量解决方案,其中包括:

  • 从数毫微安至数安的宽电流测量范围
  • 在数微秒内捕获电流脉冲的测量速度
  • 可存储原型设备电流配置文件的大内存缓冲区

Keithley 的 DMM7510 7½ 位数字图形采样万用表因提供以下功能而可以满足这些需求:

  • pA 电流灵敏度
  • 1M 样本/秒的采样速率
  • 27 M 数据点内存


立即观看以了解如何解决这些 IoT 测量挑战。

任意电池模拟方案

电池电压下降多少才能导致 IoT 设备关闭?在不同的电池放电阶段衡量电池性能是非常困难的,这时您需要能准确模拟电池性能的仪器。

为了解决此难题,Keithley 的 2281S-20-6 电池模拟器可以轻松创建任何类型的电池模型。它用于有效测试处于任意电池状态的原型 IoT 设备,同时,具有很高的可重复性以有效估计电池寿命。结合使用 2281S-20-6 电池模拟器和 DMM7510 图形采样万用表是评估 IoT 原型设备的耗电量和电池寿命的全面解决方案。

app-battery

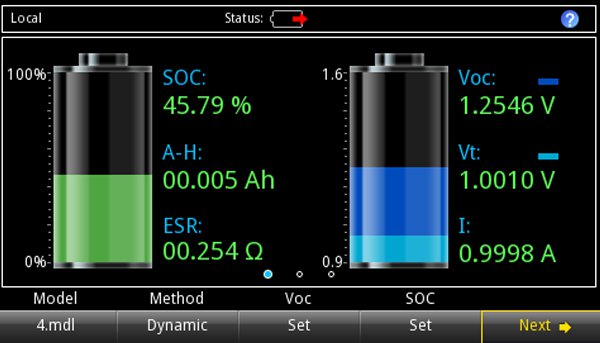

针对任何充电状态(例如,接近完全放电状态)对电池模拟器进行编程,以确定产品在低电量条件下的运行状况,以及确定低电量电池关闭电压。

电池综合性能测试方案

main-content-3-image-1

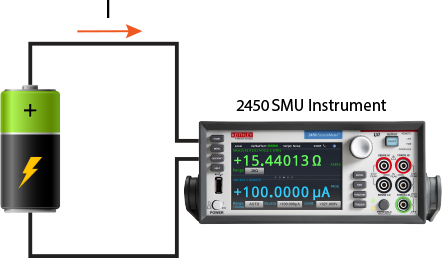

创建任意电池模型。

最后一步是创建为 IoT 设备供电的电池模型。Keithley 的 2450 或 2460 图形 SourceMeter® 源测量单元 (SMU) 仪器能够轻松创建产品所使用电池的模型。

电池模型所生成的脚本能够将 SMU 仪器作为受控电流负载进行运行并获取模型参数。
